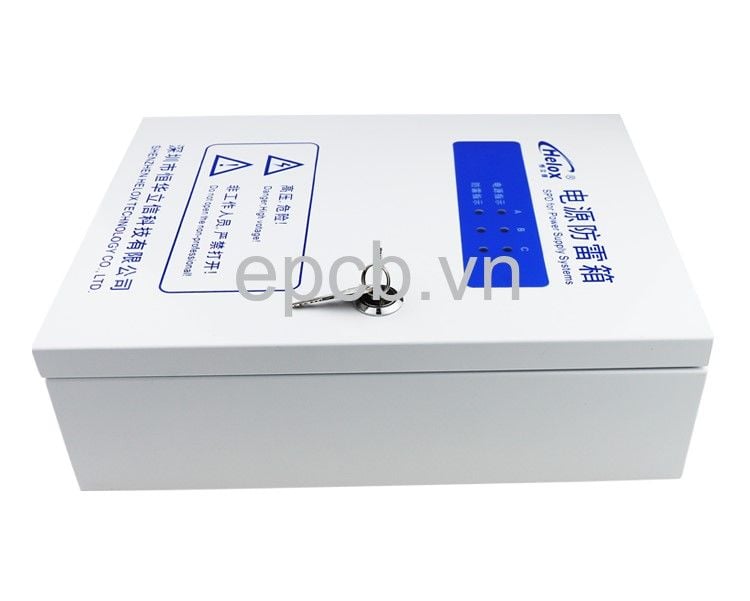

Tủ điện chống sét lan truyền 3 pha 380V 20kA được lắp trên đường dây ba pha dùng để chống sét lan truyền. Bảo vệ các thiết bị điện tránh việc hư hỏng do quá dòng bởi các tia sét lan truyền gây ra.
Thông số kỹ thuật:
Điện áp hoạt động liên tục tối đa (Uc) | 385 V~ |
Dòng xả (8/20µs) (In) | 10 kA |
Dòng xả tối đa (Imax) | 20 kA |
Mức bảo vệ (Up) | ≤ 1.5 kV |
Thời gian đáp ứng (tA) | ≤ 25ns |
Bộ ngắt mạch tích hơp | 23A/63A |
Trạng thái hoạt động | Đèn đỏ sáng lắp đặt thành công |
Phương pháp nối dây | Song song |
Môi trường làm việc | -40oC – 80oC |
Vật liệu vỏ | Kim loại |
Mức bảo vệ | IP20 |
Kích thước:
Sơ đồ lắp đặt:
Lưu ý lắp đặt:
- Tủ được lắp đặt phía sau cầu dao nguồn F1, gần với công tắc nguồn hoặc thiết bị cần bảo vệ.
- Được kết nối song song với đường dây điện.
- Cần thường xuyên kiểm tra đèn báo của tủ chống sét để đảm bảo thiết bị hoạt động bình thường.
