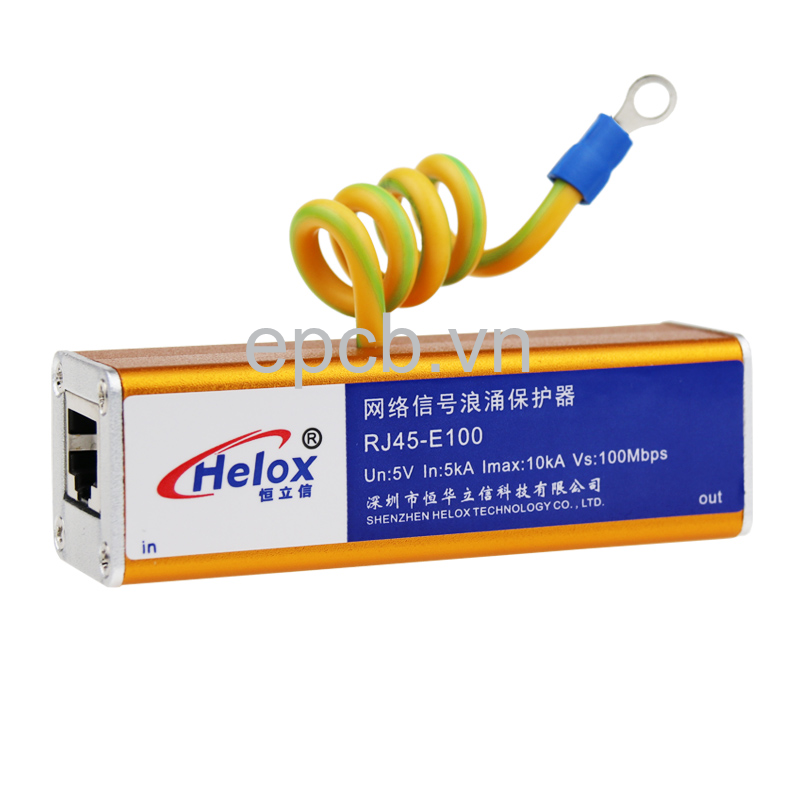

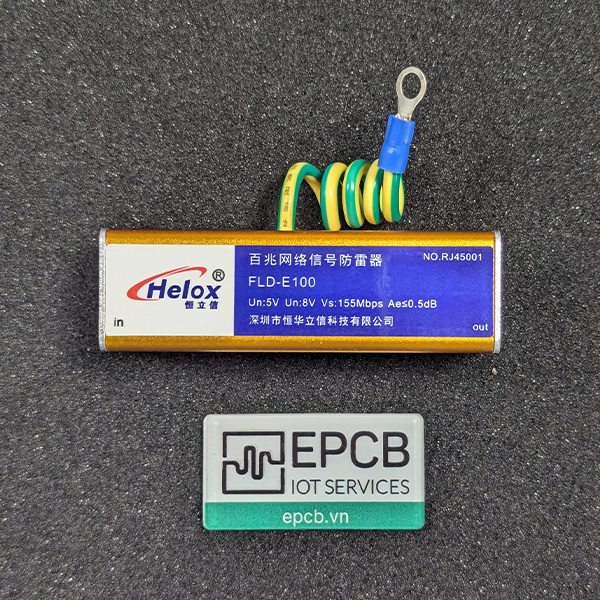

Thiết bị chống sét lan truyền mạng RJ45-E100 được sử dụng để chống sét lan truyền cho các thiết bị sử dụng mạng, đường LAN.
Thông số kỹ thuật:
- Điện áp định mức làm việc (Un): 5V-
- Điện áp làm việc liên tục tối đa (Uc): 8V-
- Dòng điện làm việc (IL): 1A
- Dòng xả (8/20µs) (In):
- Dòng/Dòng: 5kA
- Đường dây/Mặt đất: 5kA
- Dòng xả tối đa (Imax): 10kA
- Mức bảo vệ (In: khi vào)Dòng/Dòng (Up): ≤15V
- Mức bảo vệ (ở 1kV/µs) (Up):
- Dòng/Dòng: ≤ 15V
- Đường dây/Mặt đất: ≤ 700V
- Thời gian đáp ứng (tA):
- Dòng/Dòng: ≤ 1ns
- Đường dây/Mặt đất: ≤ 100ns
- Tốc độ truyền dữ liệu (Vs): 100Mbit/s
- Dòng bảo vệ: RJ45 (1, 2, 3, 6)
- Nhiệt độ làm việc:-40oC ~ 80oC
- Vỏ bảo vệ: IP20
Kích thước và lắp đặt:
Lưu ý khi lắp đặt:
- Thiết bị lắp đặt gần với các thiết bị cần được bảo vệ
- Thiết bị được nối với dây tín hiệu đầu IN là đầu vào, đầu OUT kết nối với thiết bị cần được bảo vệ. PE được nối với dây đất
- Khi kết nối phải đảm bảo rằng các đặc tính điện dây tín hiệu phải phù hợp với nhận dạng kết nối RJ45
