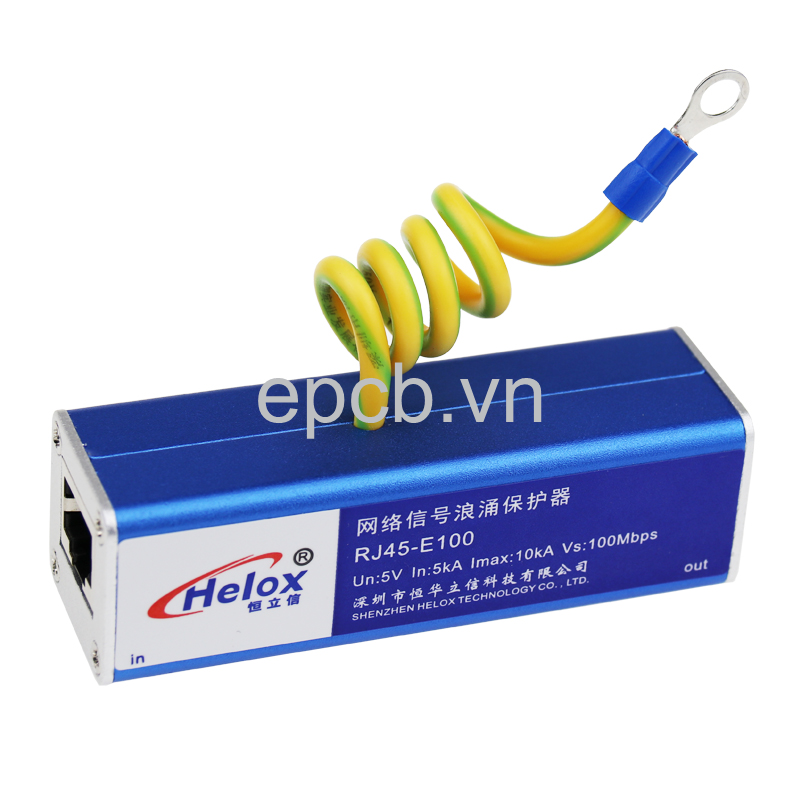

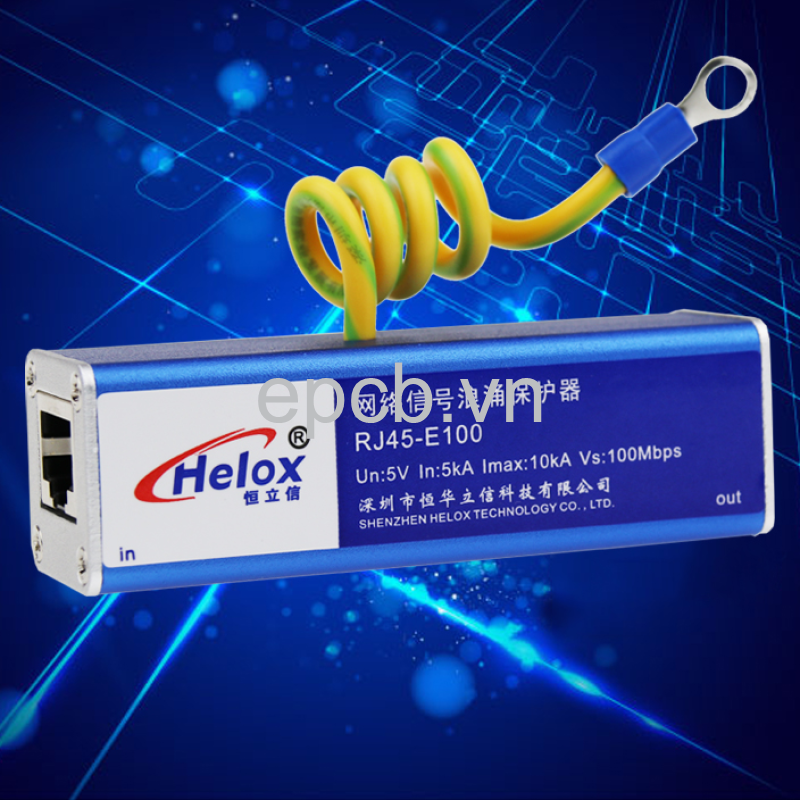

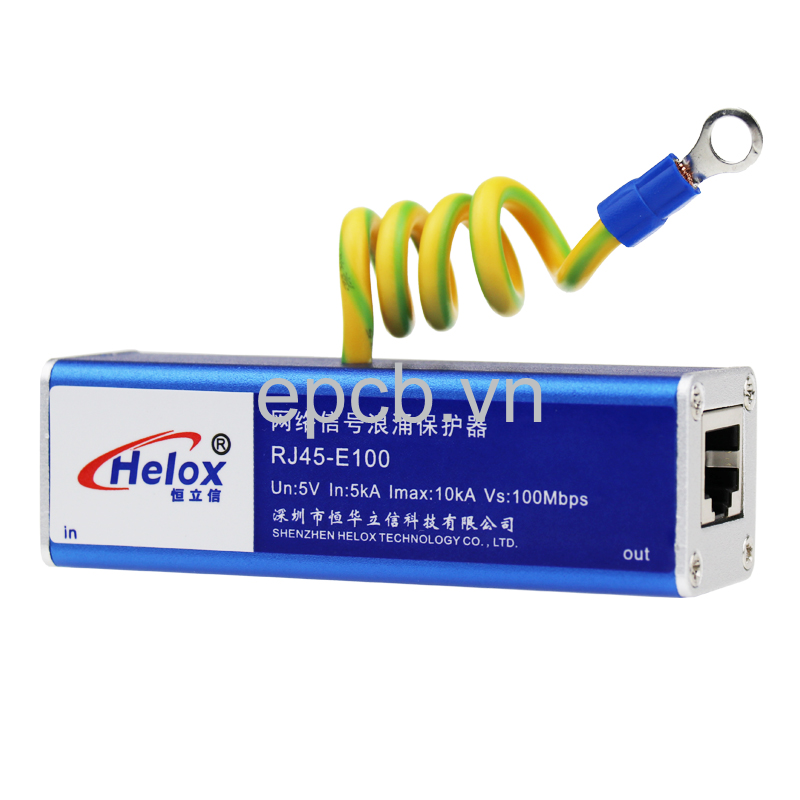

Thiết bị chống sét lan truyền tín hiệu mạng HD RJ45-E100 dùng để bảo vệ đường tín hiệu mạng máy tính và các thiết bị sử dụng mạng không bị ảnh hưởng bởi sét lan truyền đảm bảo thiết bị hoạt động một cách ổn định.
Thông số kỹ thuật:
- Điện áp định mức làm việc (Un): 5V-
- Điện áp làm việc liên tục tối đa (Uc): 8V-
- Dòng điện làm việc (IL): 1A
- Dòng xả (8/20µs) (In):
- Dòng/Dòng: 5kA
- Đường dây/Mặt đất: 5kA
- Dòng xả tối đa (Imax): 10kA
- Mức bảo vệ (In: khi vào)Dòng/Dòng (Up): ≤15V
- Mức bảo vệ (ở 1kV/µs) (Up):
- Dòng/Dòng: ≤ 15V
- Đường dây/Mặt đất: ≤ 700V
- Thời gian đáp ứng (tA):
- Dòng/Dòng: ≤ 1ns
- Đường dây/Mặt đất: ≤ 100ns
- Tốc độ truyền dữ liệu (Vs): 100Mbit/s
- Dòng bảo vệ: RJ45 (1, 2, 3, 6)
- Nhiệt độ làm việc:-40oC ~ 80oC
- Vỏ bảo vệ: IP20
Kích thước và sơ đồ lắp đặt:
Lưu ý khí lắp đặt:
- Lắp đặt thiết bị gần với thiết bị cần được bảo vệ
- Thiết bị được nối thiết vào dây tín hiệu, đầu ra nối với thiết bị cần bảo vệ.
- Khi nối dây cần đảm bảo rằng các đặc tính điện của đường dây phải phù với nhận dang với thiết bị.
- Dây PE phải được nối dây đất.
- Không nối đầu IN va OUT lại với nhau.
