Tiêu đề
  • 440,000₫

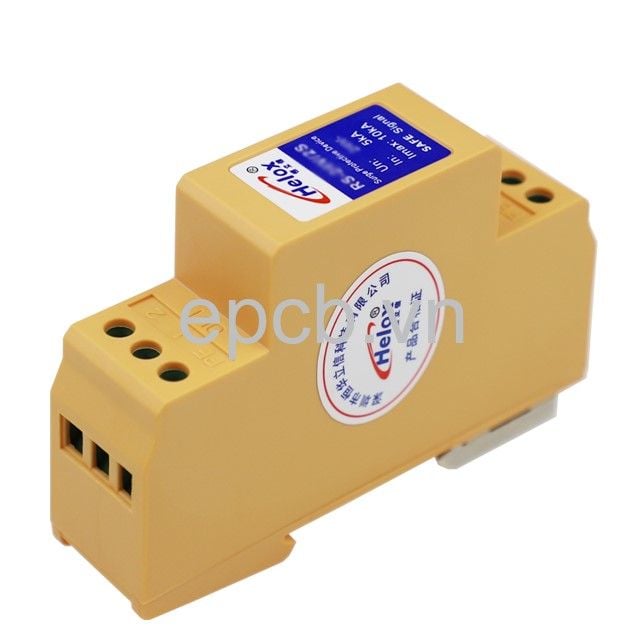

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-5/12/24V được lắp đặt trên cổng tín hiệu của thiết bị được sử dụng để chống sét, chống sét lan truyền cho đường tín hiệu điều khiển.

Bộ thiết bị thường được sử dụng đối với tín hiệu RS485, 4-20mA, tín hiệu điều khiển cảm biến, tín hiệu hệ thống PLC….

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-5/12/24V

Lưu ý: Quý khách vui lòng liên hệ shop để tư vấn kỹ tùy theo dòng điện cấp như 5/12/24V… các tín hiệu điều khiển khác: RS485, 4-20mA, tín hiệu điều khiển từ PLC….

Thông số kỹ thuật:

  • Phân loại theo mức cấp điện: RS-5V/2S; RS-12V/2S; RS-24V/2S
  • Điện áp định mức tín hiệu (UN): 5V- ; 12V- ; 24V- (ứng với từng loại đã liệt kê trên)
  • Điện áp làm việc liên tục tối đa (Uc): 6V- ; 15V- ; 27V- (ứng với từng loại đã liệt kê trên)
  • Dòng điện hoạt động liên tục tối đa (IL): 600mA
  • Dòng xả (8/20µs) (In): 5kA
  • Dòng xả tối đa (8/20µs) (Imax): 10kA
  • Mức bảo vệ (Up):
    • Dòng/Dòng: ≤ 10V ; ≤ 20V ; ≤ 40V (ứng với từng loại đã liệt kê trên)
    • Đường dây/Mặt đất: ≤ 20V ; ≤ 40V ; ≤ 40V (ứng với từng loại đã liệt kê trên)
  • Mức bảo vệ (ở mức 1kV/ µs) ((Up):
    • Dòng /Dòng: ≤ 10V ; ≤ 20V ; ≤ 40V (ứng với từng loại đã liệt kê trên)
    • Đường dây/Mặt đất: ≤ 10V ; ≤ 20V ; ≤ 40V (ứng với từng loại đã liệt kê trên)
  • Thời gian đáp ứng (tA):
    • Dòng/Dòng: ≤1ns
    • Đường dây/Mặt đất: ≤ 1ns
  • Mức tiêu thụ (trở kháng 100Ω) (IL): ≤ 0.2dB (0 ~ 80kHz) ; ≤ 0.2dB (0 ~ 180kHz); ≤ 0.2 (0 ~ 270kHz) (ứng với từng loại đã liệt kê trên)
  • Tần số (IL ≤ 3dB) (fG): 0.4MHz ; 0.9MHz ; 1.9MHz  (ứng với từng loại đã liệt kê trên)
  • Nhiệt độ làm việc: -40oC ~ 80oC
  • Thông số kỹ thuật dây điện: 0.5mm2 ~ 6mm2
  • Vật liệu vỏ: nhựa chống cháy
  • Mức độ bảo vệ: IP20

Bo chong set lan truyen tin hieu RS485 4 20mA RS 5 12 24V

Kích thước và sơ đồ lắp đặt:

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-5/12/24V

Lưu ý khi lắp đặt:

  • Thiết bị được lắp đặt gần với thiết bị cần bảo vệ, và được kết nối với dòng tín hiệu.
  •  Đầu IN là đầu vào và đầu OUT được kết nối với thiết bị cần được bảo vệ.
  • Khi đấu dây phải đảm bảo rằng các đặc tính điện phù hợp mới nhận dạng thiết bị đầu cuối.

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-5/12/24V

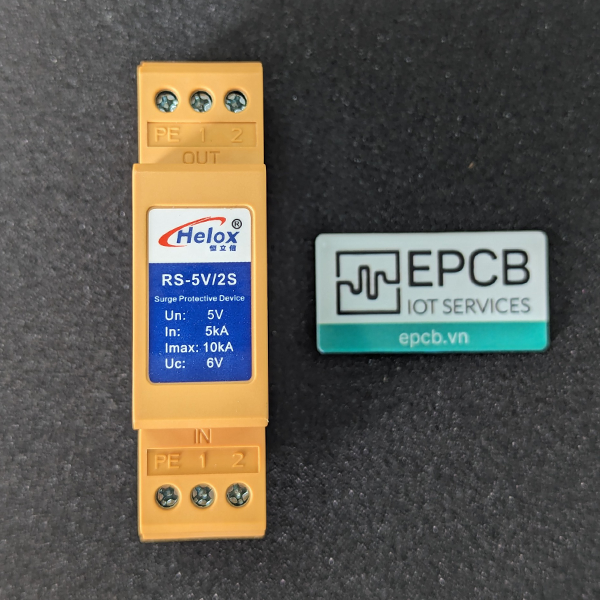

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-5V/2S

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-5/12/24V

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-12V/2S

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-5/12/24V

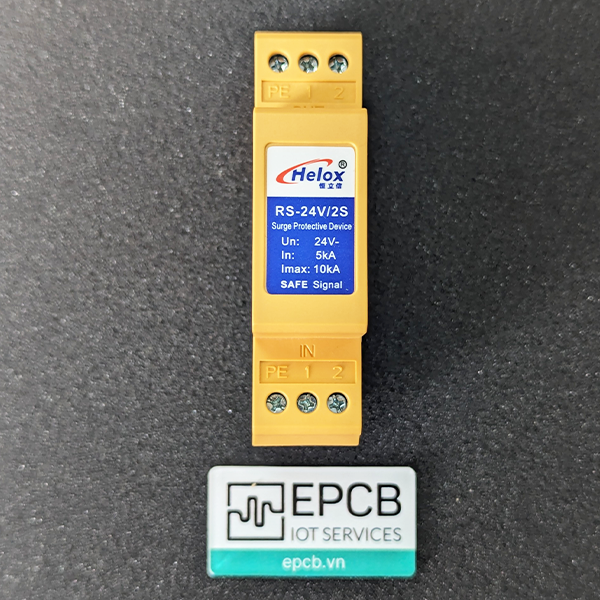

Bộ chống sét lan truyền tín hiệu RS485/4-20mA RS-24V/2S
