ED-IPC2010 là máy tính dựa trên Raspberry Pi CM4 dành cho các tình huống ứng dụng công nghiệp. ED-IPC2010 tương thích với phần cứng và phần mềm của Raspberry Pi và kích thước tổng thể của nó lớn hơn một chút so với Pi4. Nó đã thực hiện rất nhiều cải tiến cho các ứng dụng công nghiệp, thêm lớp vỏ hợp kim nhôm bên ngoài để cải thiện đáng kể hiệu suất tản nhiệt, đồng thời bổ sung thêm chip mã hóa và RTC cũng như các mô-đun phổ biến khác trên bo mạch.
Nhiều chức năng cho phép IPC2010 được áp dụng trong giải trí đa phương tiện, AI, đồng hồ thông minh và các ứng dụng khác.
Tính năng sản phẩm
- Thiết kế dây nối đất đơn, trong môi trường ứng dụng công nghiệp, ngăn chặn hiệu quả rung động và các tình trạng khác do sự cố thu tín hiệu kém gây ra, cải thiện độ ổn định của việc thu tín hiệu.

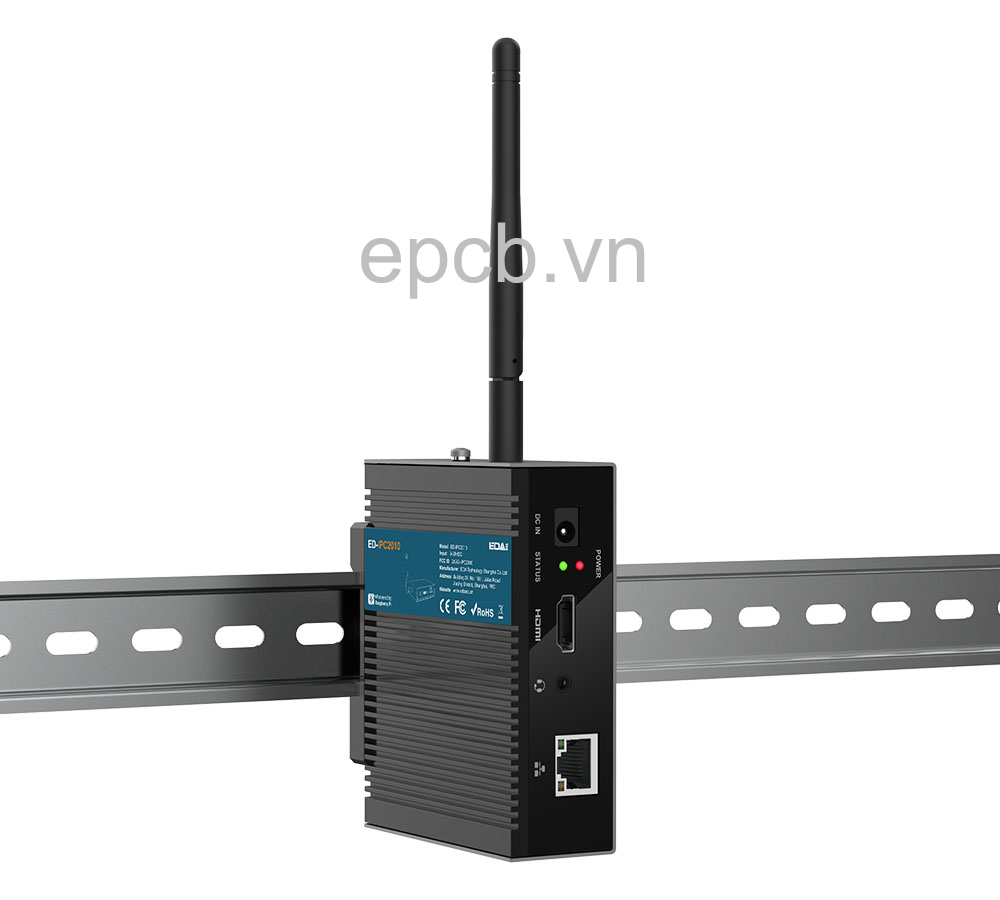

- Hỗ trợ gắn tường và gắn ray, tiết lộ nhiều giao diện hơn, theo nhu cầu của khách hàng có thể được xếp chồng lên nhau với rơle, IO và các chức năng khác nhau của bảng mở rộng nhiều lớp, dễ dàng kết nối thiết bị và đáp ứng khả năng mở rộng.
- Giao diện USB tiêu chuẩn, sử dụng giao diện USB hai lớp và mở rộng khoảng cách giữa các giao diện, thuận tiện để kết nối các thiết bị USB kép. Cổng mạng Gigabit, hỗ trợ chức năng giao tiếp có dây, tín hiệu ổn định hơn.
- HDMI, có thể được kết nối với nhiều loại màn hình LCD trên thị trường, thông qua hàng cáp để kết nối bảng mở rộng và màn hình, dễ dàng chuyển đổi thành máy HMI tất cả trong một, đáp ứng nhu cầu của các tình huống ứng dụng công nghiệp .
- Các chức năng đa phương tiện mạnh mẽ, chất lượng âm thanh tốt hơn so với Raspberry Pi tiêu chuẩn và hỗ trợ chức năng đầu vào âm thanh không có, để cung cấp cho khách hàng bản ghi âm tích hợp chất lượng cao, hỗ trợ tai nghe hai kênh, hơn nữa đi kèm với loa âm thanh nổi hai kênh , để cung cấp khả năng có nhiều tình huống ứng dụng hơn.
- Chức năng máy ảnh, tăng mô-đun máy ảnh, để đáp ứng nhu cầu cho các ứng dụng công nghiệp trong cảnh máy ảnh hoặc video.
- Hỗ trợ lưu trữ kép, CM4 eMMC để lưu trữ mã, dữ liệu lưu trữ thẻ SD và sử dụng đường ray cố định để tránh sử dụng rung động và trường hợp đẩy ra, đáp ứng tốt hơn các yêu cầu về độ tin cậy và ổn định của lĩnh vực công nghiệp.
- Raspberry Pi tiêu chuẩn 40pin và các sản phẩm tiêu chuẩn Raspberry Pi tương thích với cùng một phạm vi rộng, có thể được mở rộng với Raspberry Pi tương thích với nhiều loại bảng mở rộng, mở rộng mạnh mẽ.
- Tản nhiệt CNC diện tích lớn tùy chỉnh cho Mô-đun Điện toán 4 để đảm bảo thiết bị sử dụng bình thường trong điều kiện nhiệt độ khắc nghiệt.
- Chức năng chỉ báo trạng thái. Sau khi kết nối nguồn bình thường, đèn LED sẽ nhấp nháy, khách hàng có thể đánh giá trạng thái của máy theo điều kiện hiển thị của đèn LED. Bộ rung độc lập có thể hiển thị các trạng thái khác nhau của thiết bị thông qua âm thanh.
- Hỗ trợ siêu tụ điện bảo vệ an toàn dữ liệu trong trường hợp mất điện.
- Chức năng RTC, sử dụng nguồn điện PoE, hỗ trợ đầu vào nguồn điện đường dài.
- Công tắc một phím để khởi động lại thiết bị dễ dàng.
Thông số kỹ thuật
Function | Parameters |
CPU | Broadcom BCM2711 4 core Cortex A72 1.5GHz (ARM v8) 64-bit CPU |
RAM | 1GB/2GB/4GB/8GB option |
eMMC | 8GB/16GB/32GB option |
WiFi/BT | 2.4G/5.8G WiFi, Bluetooth BLE5.0 |
Ethernet | 110/100/1000M support POE |
SD card | Support micro SD card as extended storage |
HDMI | 1x standard HDMI Type A |
HDMI FPC port | 1x HDMI + 1x USB touch support 12-inch, 15-inch and 19-inch touch screens |
USB | 2x standard USB 3.0 port 1x standard USB 2.0 port |
DSI | 1x DSI port，support 7-inch and 10-inch touch screens |
CSI | 1x CSI port，support camera function |
Real Time Clock | Support RTC |
Encryption Chip | Have onboard encryption chip ATECC608 |
Power Output | 5V@1A line-to-board connector output 12V@1A Line-to-Board Connector Output |
Audio | 3.5mm headphone jack, supporting stereo playback, headphone microphone recording. |
Speaker | Speaker interface of two pairs of wire-to-board connectors |
Buzzer | 1x buzzer |
40Pin Connector | Raspberry Pi standard 40PIN interface |
4Pin POE Connector | Support PoE |
Rpiboot Button | Set CM4 to enter the burning mode |
Reset Button | CM4 Reset button |

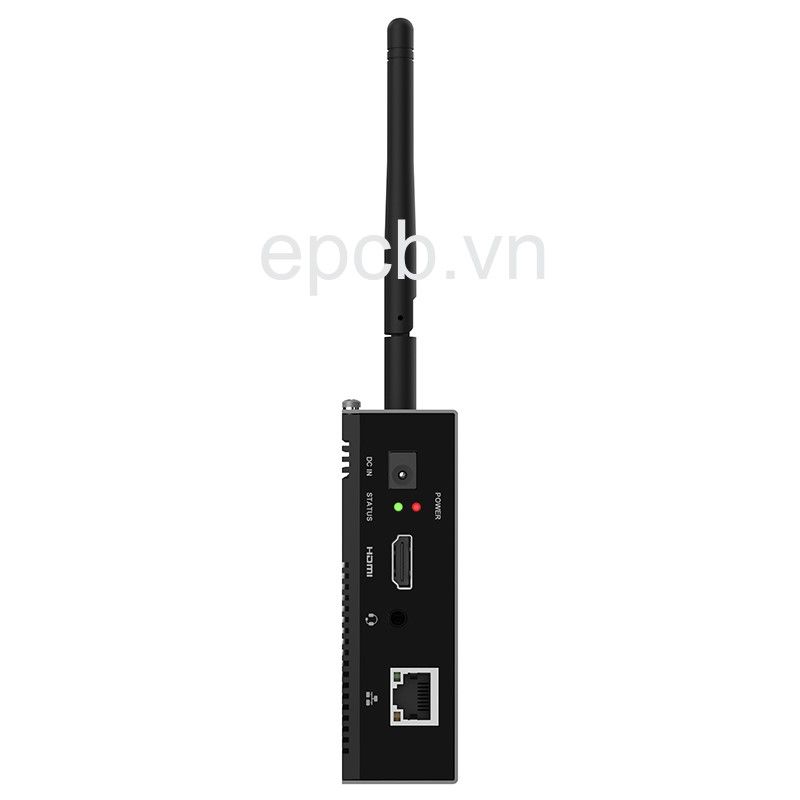

LED | Green (system status), red (power supply) |
Power Input | 9 ~ 28V supports DC interface, with optional Phoenix terminal interface |
Dimension | 103(L) x 80(W) x 35(H) |
Case |
