Tổng quan

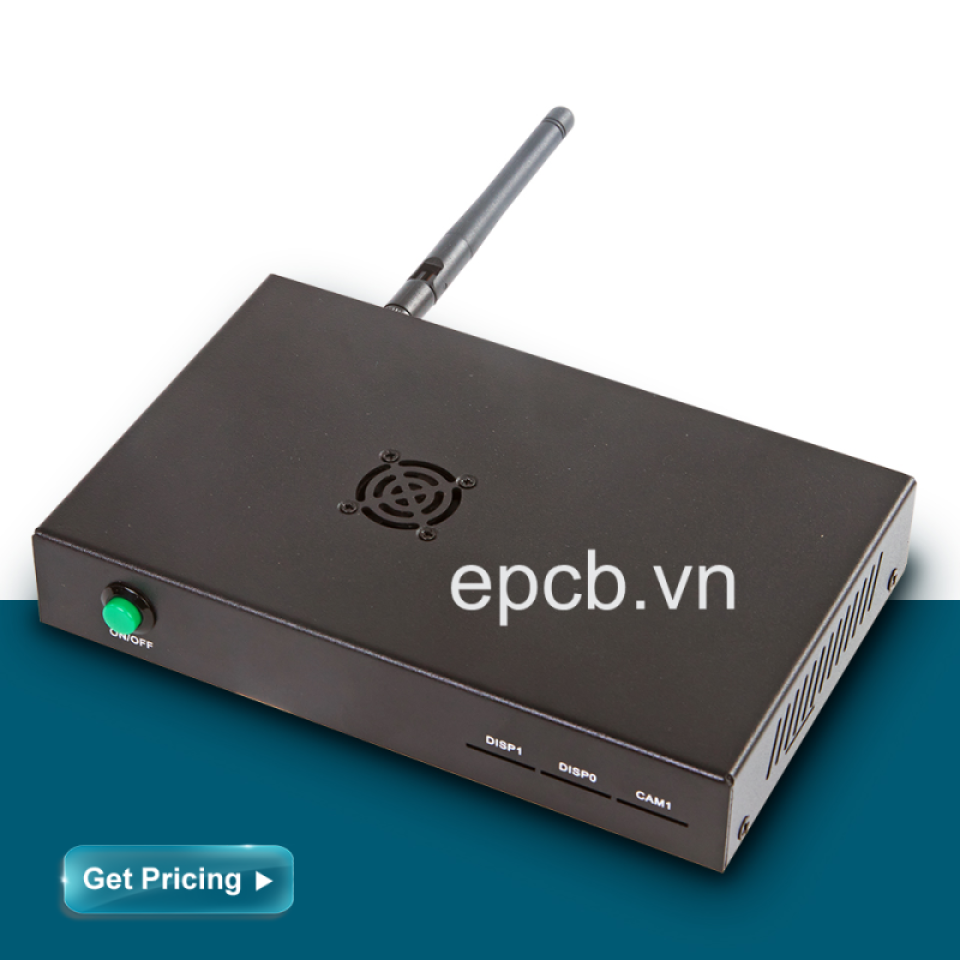

Máy tính CM4 IO là dòng máy tính công nghiệp dựa trên Raspberry Pi Compute Module 4 và bảng IO. Hệ thống có thể được cấu hình với RAM 1GB/2GB/4GB/8GB và eMMC 8GB/16GB/32GB để chứa các ứng dụng khác nhau và nó cũng hỗ trợ khởi động bằng Thẻ SD.
Máy tính CM4 IO hỗ trợ 2 đầu nối HDMI tiêu chuẩn với đầu ra độ phân giải cao 4K, 2 kênh USB2.0, 1 kênh Gigabit Ethernet, 2 giao diện CSI 4 kênh và 2 giao diện DSI 4 kênh, hỗ trợ camera chính thức của Raspberry Pi và hiển thị thông qua bộ chuyển đổi cáp. Hơn thế nữa, Máy tính CM4 IO hỗ trợ WiFi băng tần kép 2.4G/5.8G và Bluetooth 5.0 với ăng-ten WiFi/Bluetooth được Raspberry Pi chứng nhận.
Bật/tắt hệ thống được cung cấp bằng một nút màu xanh lá cây mà người dùng có thể truy cập. Quạt điều khiển PWM tự động quản lý nhiệt độ của CPU. Khi CPU nóng lên, tốc độ của quạt sẽ tăng lên để loại bỏ nhiệt khỏi CPU, PMU và Mô-đun không dây. Khi nhiệt độ của CPU giảm, quạt sẽ hoạt động ở chế độ yên tĩnh với tốc độ chậm. Ngoài ra, Máy tính CM4 IO cung cấp đầu nối mở rộng tín hiệu 40 chân tiêu chuẩn mà người dùng có thể sử dụng để mở rộng thiết bị với các thiết bị PCIe thông qua ổ cắm PCIe 1x Gen2.
Cuối cùng, một đồng hồ thời gian thực (RTC) tích hợp, chạy bằng pin có thể đánh thức CPU từ chế độ tắt.
Thông số kỹ thuật
Category | Feature | |
Processing capability | Broadcom BCM2711 4 and Cortex A72 1.5GHz (ARM v8) 64-bit CPU Supports H.265 (HEVC) (up to 4Kp60 decoding) and H.264 (up to 1080p60 decoding, 1080p30 encoding) OpenGL ES 3.0 graphics Storage 1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM (optional) Lite 0GB/8GB/16GB/32GB eMMC (optional) | |
Connectivity | 1 x 10/100M/1000 Ethernet (with official PoE HAT) supports POE power supply 2 x USB2.0 1 x Micro USB Slave(system programming) | |
Wireless | 1 x 2.4G/5.8G WiFi compatible with IEEE 802.11 b/g/n/ac Standard 1 x Bluetooth 5.0 BLE WiFi/BLE external antenna | |
Storage | 1 x microSD card slot(Not functional for CM4 EMMC version) | |
Control | 1 x system on/off button 1 x 12V/50mA PWM controlled fan 1 x RTC with backup battery 1 x RED LED for power indication 1 x Green LED for system working status indication | |
Expansion Interface | 1× PCIe 1 x Raspberry Pi Standard 40pins connector 1 x 4pin DIP header for PoE HAT | |
Camera & Display | 2 x CSI supports the standard official Raspberry Pi 5M & 8M HQ camera module 2 x DSI supports Raspberry Pi official display 2 x HDMI | |
Power In | +12V DC @2A | |
Operating temperature | 0~50°C | |
Dimension | 171.5(L) x 109.5(W) x 28.5(H) mm | |
Software Environment | Raspberry Pi Raspbian OS installed |
Kích thước (mm)
Thông tin mã sản phẩm
Link tài liệu sản phẩm: tài liệu hướng dẫn sử dụng máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-IO
