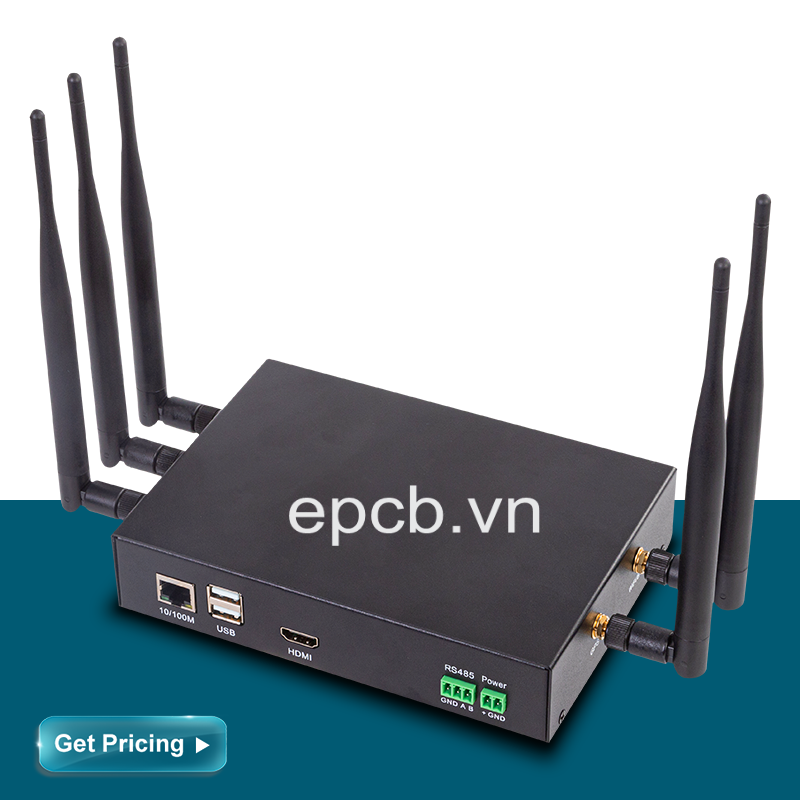

IoT Gateway - EPCB-ED-GWL901

Tổng quan

ED-GWL901 dựa trên Mô-đun điện toán Raspberry Pi, hỗ trợ giải pháp Serial đầy đủ CM3+/CM3/CM1, được thiết kế đặc biệt cho ứng dụng IoT, nó cung cấp khả năng giao tiếp không dây phong phú bao gồm WiFi, Bluetooth, Mô-đun 4G (Tùy chọn) & LoRa (Tùy chọn), cái này giải pháp cũng hỗ trợ nhiều khả năng giao tiếp có dây khác nhau như Ethernet 10/100M, USB2.0, UART và RS485. Trên bo mạch 2Kb EEPROM và 32Mb Serial Flash có thể được sử dụng để lưu trữ dữ liệu hệ thống và dữ liệu người dùng.

Hệ thống này có thể xây dựng mạng IoT thông qua công nghệ WiFi, Bluetooth & LoRa, quản lý tất cả các nút thông qua khả năng tính toán mạnh mẽ của Mô-đun điện toán Raspberry Pi và liên kết với đám mây thông qua Mô-đun không dây 10/100M Ethernet hoặc 4G/LTE.

Giao diện CSI hỗ trợ camera độ phân giải cao, giao diện DSI hỗ trợ màn hình chính thức của Raspberry Pi, khả năng CODEC video mạnh mẽ hỗ trợ tất cả các loại ứng dụng đa phương tiện.

Trên bo mạch RTC, cảm biến nhiệt độ và mạch dò điện áp thấp sẽ theo dõi tình trạng hoạt động của hệ thống, cho phép hệ thống lưu trữ dữ liệu người dùng và dữ liệu hệ thống quan trọng, đảm bảo hệ thống hoạt động đáng tin cậy.

IoT Gateway - EPCB-ED-GWL901

Người dùng có thể thêm nhiều chức năng hơn trên bo mạch thông qua Đầu nối 40 chân tiêu chuẩn Raspberry Pi, đầu nối Mini PCI-e và 24 chân DIP, đồng thời sử dụng đầy đủ khả năng giao tiếp và tính toán mạnh mẽ của nó để đáp ứng mọi loại yêu cầu trong ứng dụng IoT.

Thông số kỹ thuật

Category

Feature



Raspberry Pi Compatibility


Raspberry Pi Compute Module 1

Raspberry Pi Compute Module 3

Raspberry Pi Compute Module 3 Lite

Raspberry Pi Compute Module 3+ 8 GB / 16 GB / 32 GB eMMC flash

Raspberry Pi Compute Module 3+ Lite






Connectivity


1 x 10/100M Ethernet

2 x USB2.0

1 x USB Slave for system programming

3 x UARTs(TTL Signal)

1 x RS485 with Lightning Protection




Wireless


1 x WiFi complies with IEEE802.11b/g/n Standard

1 x Bluetooth 4.1

4G /LTE Module by Mini PCI-e connector (Optional)

LoRa Concentrator Gateway Module by 24pins DIP connector (Optional)





Storage

1 x microSD card slot

On Board 2Kb EEPROM

On Board 32Mb serial Flash





System Monitoring

On Board RTC

On Board Low Voltage Detector(LVD)

1x high precision temperature sensor





User Interface

1 x Red & 1 x Green LED Indicator

1 x System Reset Button

1 x Custom User Button

1 x Buzzer




Expansion Interface

1 x USB Interface by Mini PCI-e Socket

1 x USB Interface by a 4pins DIP connector

1 x High Speed SPI by 24pins DIP connector

1 x Raspberry Pi Standard 40Pins Connector







Camera & Display


1 x CSI supports the standard CSI cameras

1 x HDMI

1 x DSI supports Raspberry Pi Official Display





Power Supply

8~18V DC Input by Phenix Connector




Dimensions

160 mm(L) x 120 mm(W) x 20mm(H)





Software Environment

Raspberry Pi Raspbian OS installed



Sơ đồ giao diện bên ngoài

IoT Gateway - EPCB-ED-GWL901

Kích thước (mm)

IoT Gateway - EPCB-ED-GWL901

Thông tin mã sản phẩm

IoT Gateway - EPCB-ED-GWL901
