Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

  • Sản phẩm: 2
Tiêu đề
  • Liên hệ

CM4 Sensing là một máy tính công nghiệp được thiết kế cho các ứng dụng IoT & Thu thập dữ liệu dựa trên Raspberry Pi Compute Module 4 (viết tắt là CM4). Nó tận dụng tối đa tính linh hoạt về cấu trúc của CM4 để giải quyết vấn đề tản nhiệt của CPU, module không dây. Ăng-ten bên ngoài cải thiện độ tin cậy của giao tiếp không dây.

Hệ thống có thể được cấu hình thành RAM 1GB/2GB/4GB/8GB và eMMC 8GB/16GB/32GB, WiFi băng tần kép 2.4/5.8G và Bluetooth (tùy chọn) tùy theo các ứng dụng khác nhau và hỗ trợ ăng-ten ngoài.

 Đối với các tình huống ứng dụng cần dung lượng lưu trữ dữ liệu lớn, người dùng có thể sử dụng eMMC để cài đặt hệ điều hành và lưu trữ dữ liệu ứng dụng. Đồng thời, người dùng có thể sử dụng thẻ SD để lưu trữ dữ liệu người dùng lớn, so với bộ nhớ eMMC tích hợp, thẻ SD có thể cung cấp dung lượng lớn hơn và chi phí hiệu quả hơn.

Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

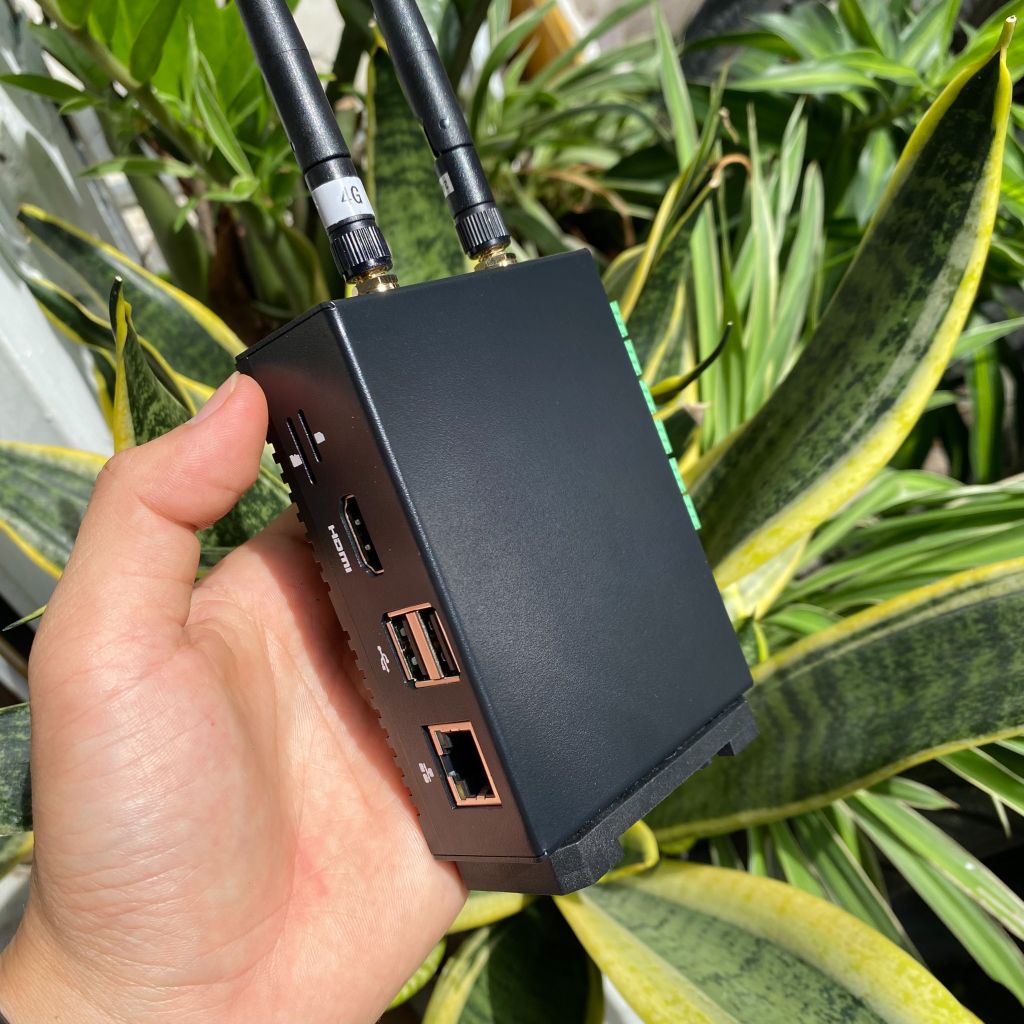

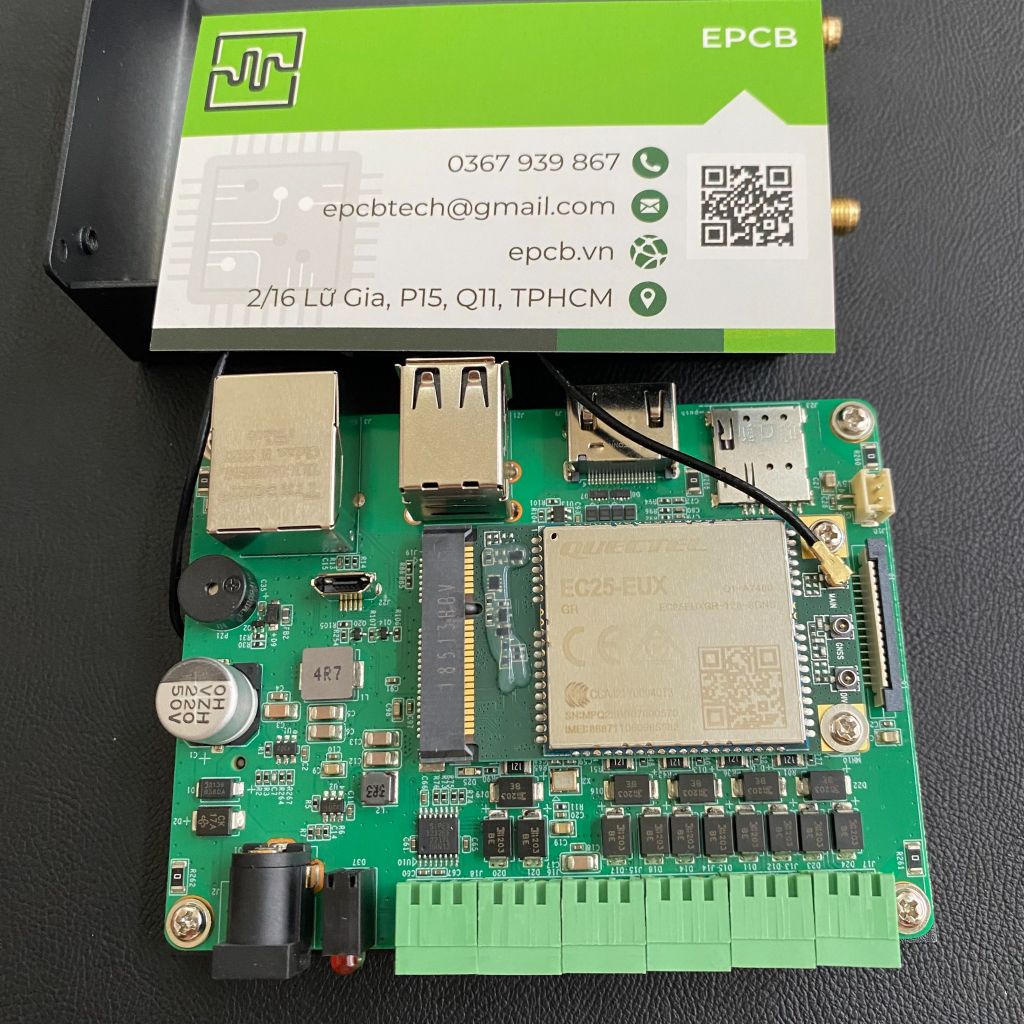

CM4 Sensing cung cấp mô-đun 4G/LTE, 4 kênh RS485, 1 kênh RS232, 1 kênh CAN, 1 cổng Gigabit Ethernet, còi báo động, đồng hồ thời gian thực chạy bằng pin.

Giao diện DSI của CM4 Sensing hoàn toàn tương thích với Raspberry Pi4 Model B, hỗ trợ màn hình cảm ứng 7" chính thức của Raspberry Pi. Đầu ra nguồn 5V/1.5A cung cấp năng lượng cho Pi Display, giao diện HDMI tiêu chuẩn có thể xuất video 4K HD.

CM4 Sensing cung cấp 2 giao diện USB2.0 và 1 kênh Micro USB2.0 và giao diện Micro USB được sử dụng để cập nhật hình ảnh hệ thống.

Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

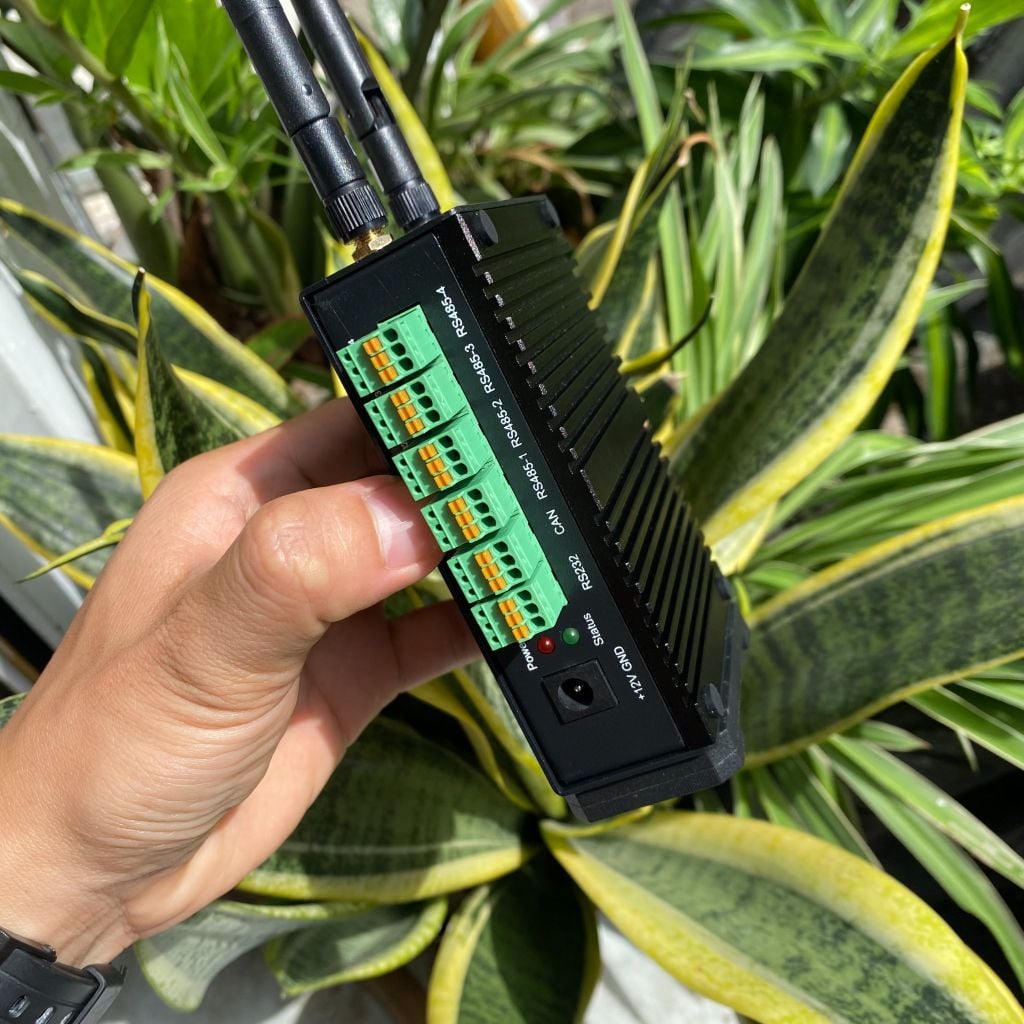

Hệ thống hỗ trợ đầu vào nguồn 8V~28V DC*, kích thước của CM4 Sensing là 103*73*32mm, lớn hơn một chút so với Pi4 Model B. Các đầu nối đi ra từ mặt trước và mặt sau, tản nhiệt 103*73mm*5mm cung cấp hiệu suất làm mát tuyệt vời cho CPU, mô-đun không dây và PMU, toàn bộ hệ thống có thể hoạt động ổn định trong môi trường nhiệt độ cao.

Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

Dựa trên thử nghiệm thực tế của chúng tôi trong phòng thí nghiệm, CM4 Sensing có thể hoạt động đáng tin cậy ở nhiệt độ môi trường -25~60°C.

Bốn lỗ vít M2.5 được dành riêng ở đáy hộp của CM4 Sensing, thuận tiện cho người dùng lắp đặt CM4 Sensing trên các thiết bị khác, nó cũng hỗ trợ gắn thanh ray DIN.

Được chứng nhận CE/FCC.

Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

Thông số kỹ thuật

Category

Feature



Processor

Broadcom BCM2711 quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
H.265 (HEVC) (up to 4Kp60 decode), H.264 (up to 1080p60 decode, 1080p30 encode)
OpenGL ES 3.1, Vulkan 1.0





RAM

1GB / 2GB / 4GB / 8GB LPDDR4-3200 SDRAM



Storage

Onboard 8GB / 16GB / 32GB eMMC for system boot
1x microSD Card for Data Storage, can work with eMMC together at the same time




Display

1x standard HDMI Out (Type A)
1x FPC HDMI Touch Display
1x FPC DSI Touch Display





Wired Interface

1x Gig-Ethernet (10/100/1000M)
2x USB 2.0 Type-A
1x USB micro-B for eMMC Flashing (Inside the case)





Wireless

Optional 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac wireless and Bluetooth 5.0, BLE with external antenna
Optional 4G LTE with optional GPS support, 1x Nano-SIM card slot, external antenna




Industrial Interface

4x RS485, 3-pin Terminal Block
1x RS232, 3-pin Terminal Block
1x CAN, 3-pin Terminal Block
1x RTC with CR1220 backup
1x Buzzer







Expansion Interface

1x mini-PCIe slot with 1-lane PCIe and 1x USB 2.0, Support 4G Module
1x 5V@1A DC Power output, 2-pin WTB connector, Could supply Raspberry Pi official 7" Touch Display




Power In

8 ~ 28V DC*
DC Jack or optional 2-pin Terminal Block




Indicator

1x Power Indicator with Red LED
1x Status Indicator with Green LED
1x 4G network indicator with Blue LED (Inside the case)





Operating Temperature

-25 ~ 60°C



Operating Humidity

10% - 60%



Case

Metal Case with a whole side Aluminum Alloy Heat Sink, 2 Antenna Holes



Dimension

103(L) x 73(W) x 32(H) mm



Mounting Options

DIN-mount with DIN kit installed
Wall-mount




OS

Pre-installed with 32-bit Raspberry Pi OS with Desktop in eMMC
Compatible with Origin Raspberry Pi OS, support 32-bit and 64-bit OS, support Lite and Desktop versions
Support BSP online install / upgrade with APT tool




Sơ đồ kết nối

Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

Kích thước sản phẩm

Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

Thông số mã sản phẩm

Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

Sản phẩm hỗ trợ

Máy tính công nghiệp - Industrial Embedded Computer EPCB-CM4-SENSING

Link youtube sản phẩm
