M5Stack CM4Stack Development Kit CM4104032

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

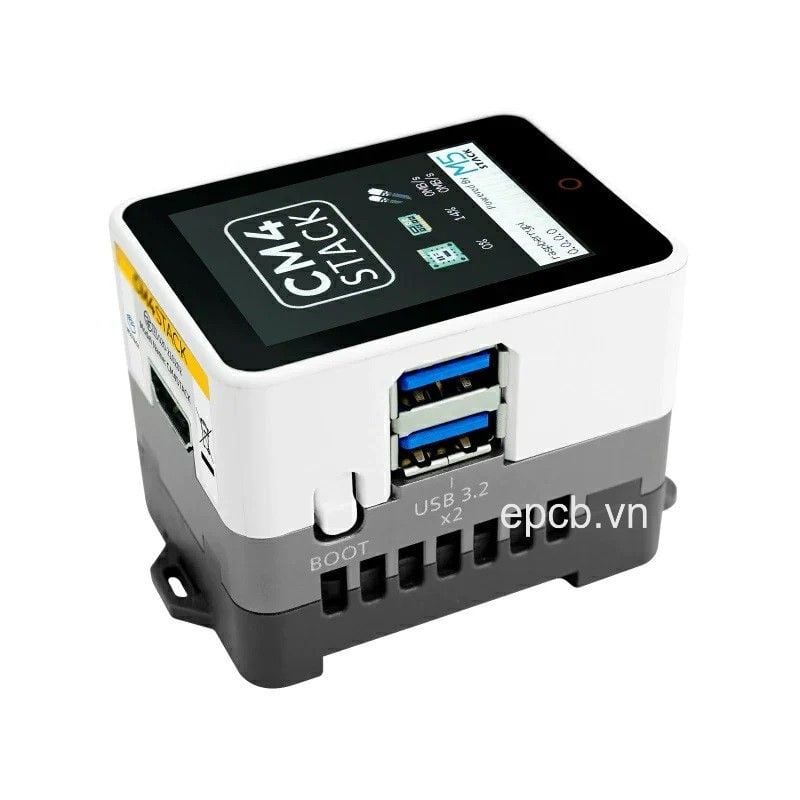

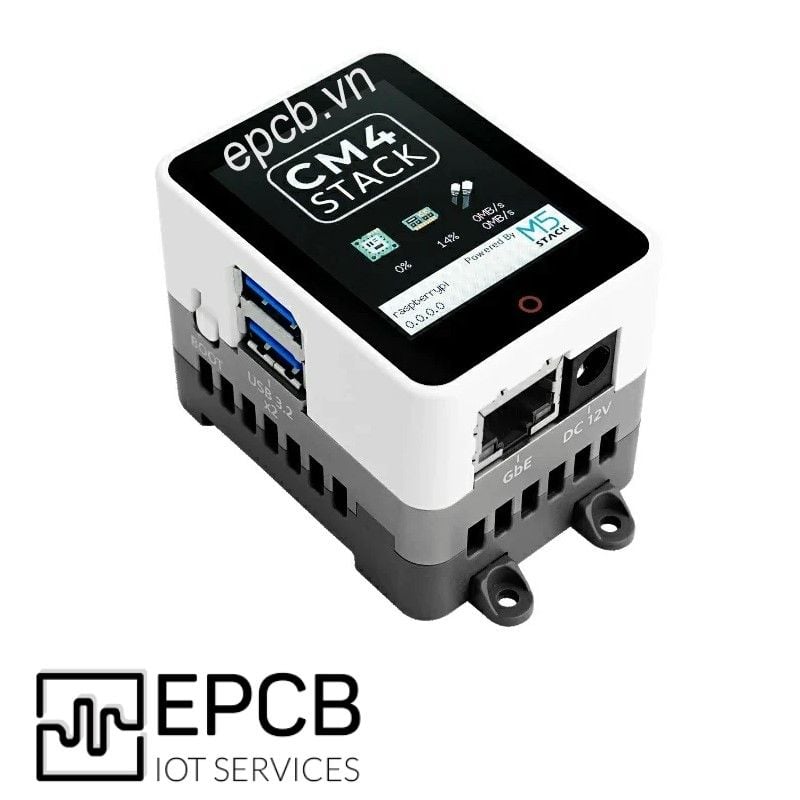

CM4STACK là máy chủ vi mô tích hợp mạnh mẽ và giàu tính năng dựa trên bo mạch lõi Raspberry Pi CM4. Với kiểu dáng nhỏ gọn và khả năng mạnh mẽ, nó cung cấp giải pháp linh hoạt cho nhiều ứng dụng khác nhau trong tự động hóa công nghiệp, nhà thông minh và lĩnh vực IoT.

  • Hiệu suất nâng cao: CM4STACK sử dụng mô-đun CM4104032, kết hợp với bo mạch lõi Raspberry Pi CM4. Điều này cung cấp nền tảng điện toán hiệu năng cao với WiFi tích hợp, bộ nhớ 4GB và bộ lưu trữ eMMC 32GB.

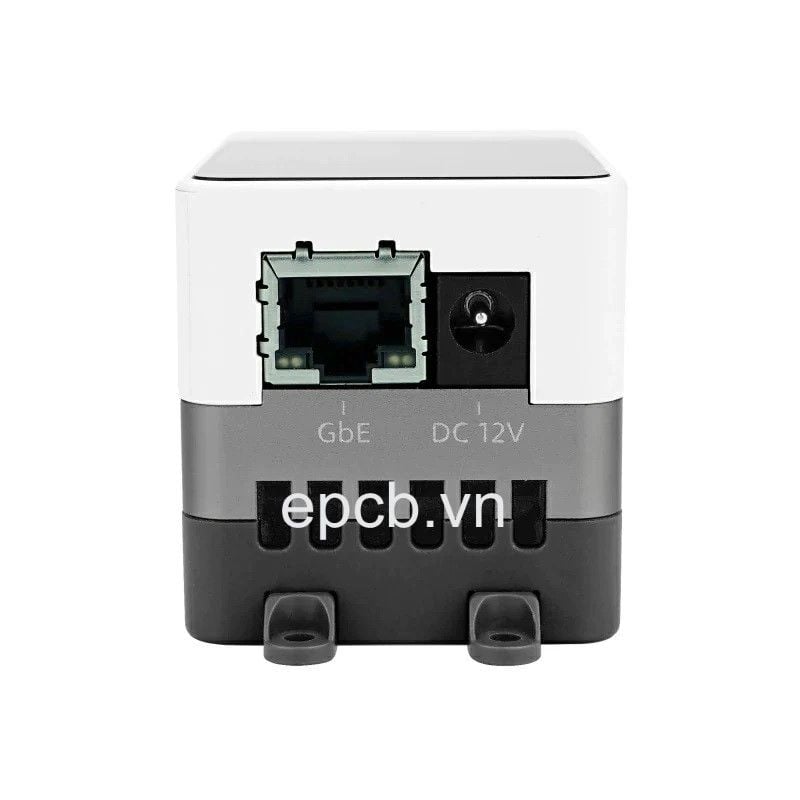

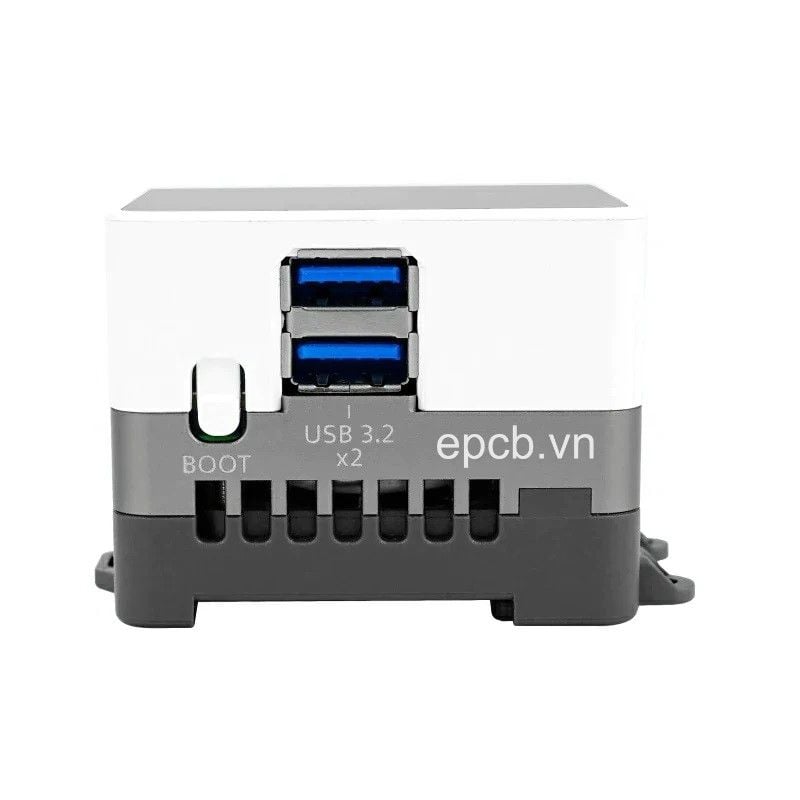

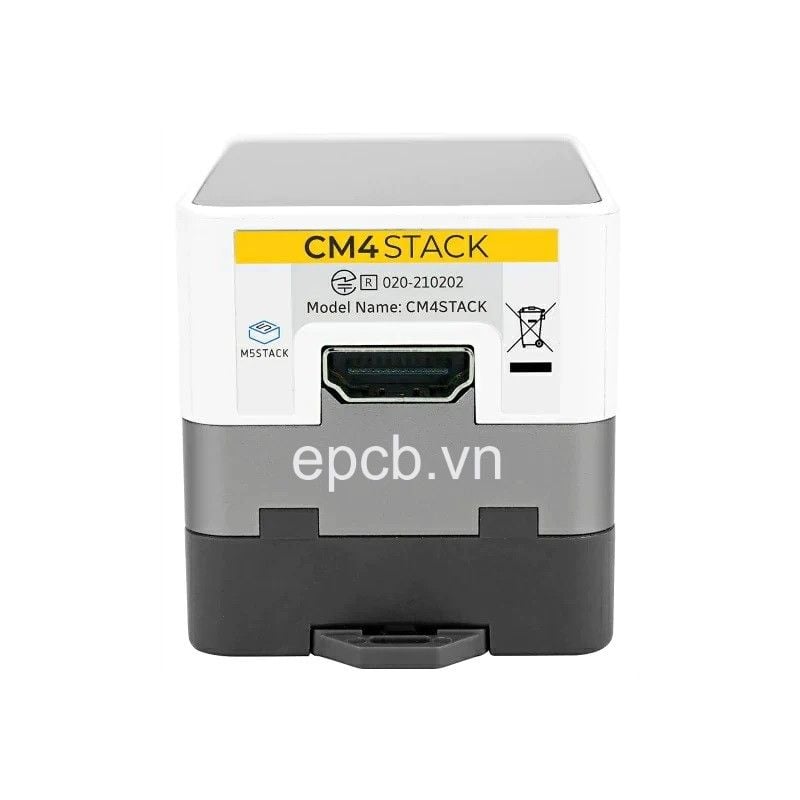

  • Thiết bị ngoại vi phong phú: Bộ vi điều khiển tích hợp này đi kèm với một loạt thiết bị ngoại vi để nâng cao chức năng. Máy có màn hình cảm ứng điện dung IPS-LCD 2,0 inch độ phân giải 320x240. Ngoài ra, nó còn bao gồm hai cổng USB3.2-A (pcie+ASM3042) để truyền dữ liệu tốc độ cao, giao diện USB-C (2.0) hỗ trợOTG và nguồn điện, giao diện HDMI cho đầu ra video, giao diện Gigabit Ethernet (RJ45 ) để kết nối mạng đáng tin cậy và giao diện đầu vào nguồn DC-JACK DC (12V@3A) để cấp nguồn.

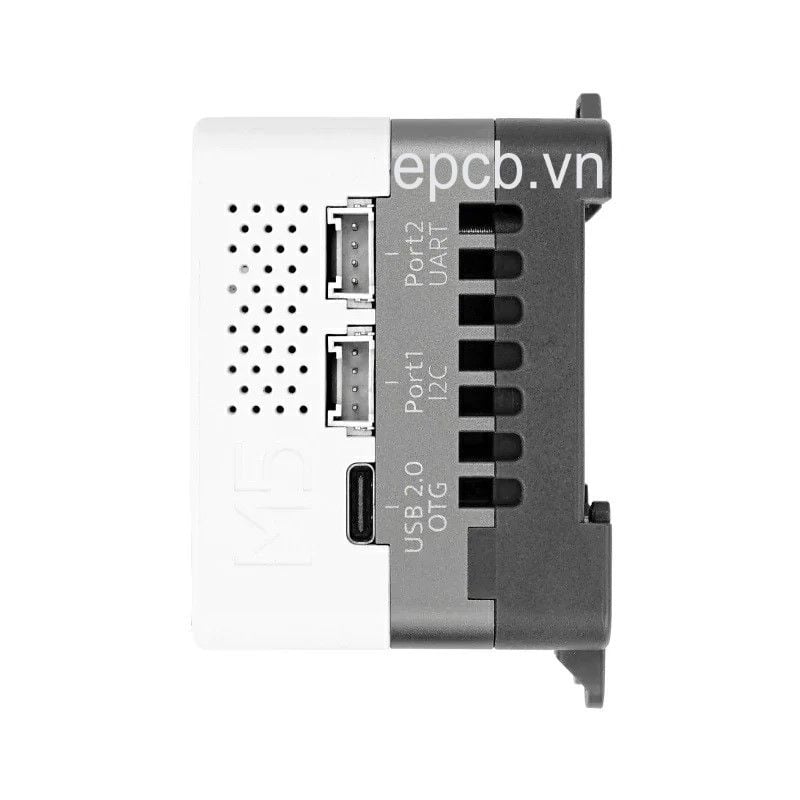

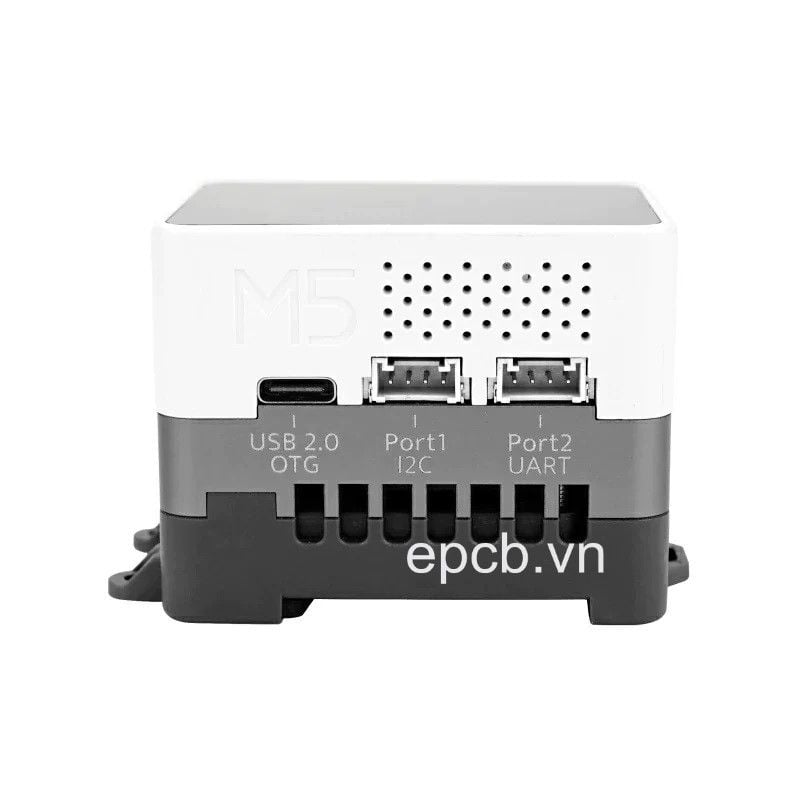

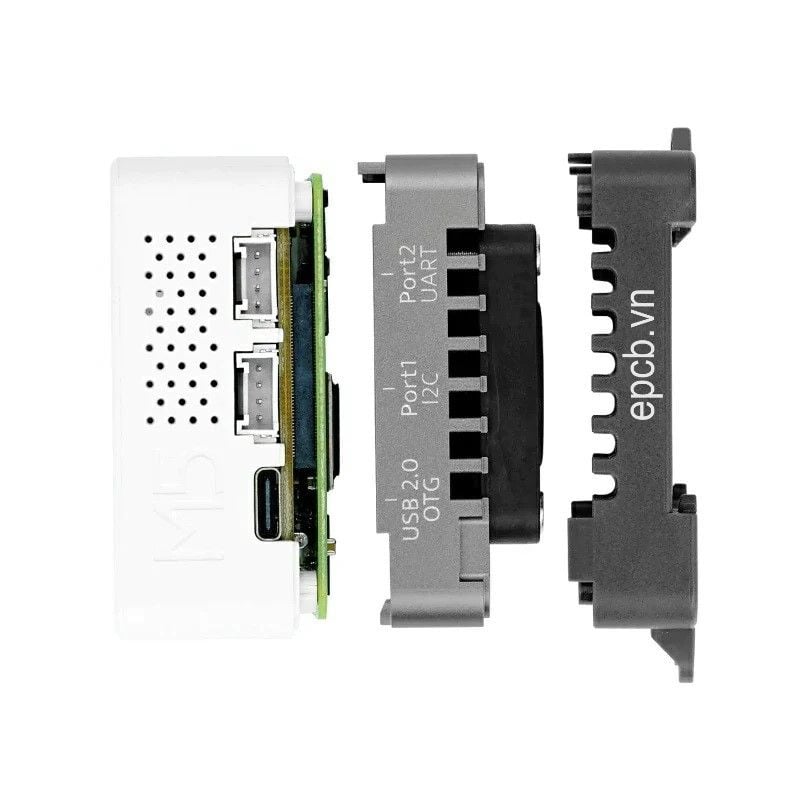

  • Cổng mở rộng: CM4STACK cung cấp hai cổng mở rộng HY2.0-4P, cung cấp giao diện I2C và UART tương ứng. Các cổng này cho phép tích hợp dễ dàng với các thiết bị và cảm biến bên ngoài, mở rộng khả năng cho dự án của bạn.
  • Khả năng đa phương tiện: Tận hưởng trải nghiệm âm thanh nâng cao với loa 2W tích hợp và bộ khuếch đại I2S 16 bit AW88298. CM4STACK đảm bảo đầu ra âm thanh chất lượng cao cho các ứng dụng đa phương tiện.
  • Bảo mật và mã hóa: CM4STACK được trang bị chip mã hóa bảo mật ATECC608B, cung cấp bảo mật cấp phần cứng cho dữ liệu và thông tin liên lạc của bạn. Ngoài ra, nó còn có chip RTC BM8563, đảm bảo chấm công chính xác cho các ứng dụng nhạy cảm với thời gian.

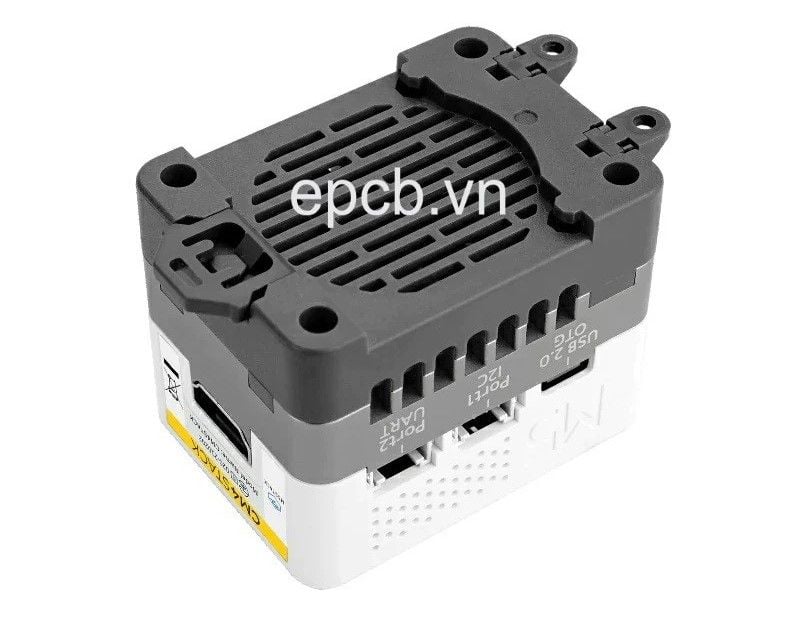

  • Làm mát hiệu quả: Để duy trì hiệu suất tối ưu, CM4STACK bao gồm quạt làm mát hoạt động tích hợp và khung tản nhiệt bằng hợp kim nhôm. Điều này đảm bảo tản nhiệt hiệu quả, cho phép hoạt động bền vững ngay cả trong những điều kiện khắt khe.
  • Tùy chọn lắp linh hoạt: CM4STACK hỗ trợ các phương pháp lắp linh hoạt, bao gồm đường ray DIN, treo tường và cố định bằng vít. Điều này giúp dễ dàng tích hợp máy chủ vi mô vào các môi trường và cài đặt khác nhau.
  • Trải nghiệm sức mạnh và tính linh hoạt của CM4STACK. Với phần cứng mạnh mẽ, thiết bị ngoại vi phong phú, khả năng mở rộng và thiết kế an toàn, nó cung cấp giải pháp toàn diện cho các dự án tự động hóa công nghiệp, nhà thông minh và IoT của bạn.

M5Stack CM4Stack Development Kit CM4104032

Trong trường hợp quý khách cần tìm các bộ chuyển đổi M5Stack khác quý khách vui lòng liên hệ:

  • Hotline/Zalo: 0367 939 867
  • Email: epcbtech@gmail.com

Đội ngũ kỹ thuật của EPCB sẽ tư vấn và mua hàng phù hợp với nhu cầu sử dụng của quý khách.

Đặc trưng

  • Hệ thống nhúng hiệu suất cao: tích hợp nhiều chip và giao diện mạnh mẽ, được trang bị màn hình LCD 2.0 inch và chức năng cảm ứng, có khả năng hiển thị video và hình ảnh chất lượng cao.
  • Nhiều giao diện và chức năng: bao gồm giao diện ăng-ten, loa 2W, giao diện HDMI, giao diện USB-C (2.0), giao diện USB3.2, giao diện Gigabit Ethernet (RJ45), giao diện I2C, cổng nối tiếp và cổng đầu vào nguồn DC, hỗ trợ nhiều thiết bị ngoại vi khác nhau thiết bị và phương pháp truyền dữ liệu.
  • Hiệu suất bảo mật: được trang bị chip xác thực bảo mật AW32901ID-KEY (ATECC608B), có khả năng truyền và lưu trữ dữ liệu an toàn.
  • Chức năng đồng hồ: được trang bị chip RTC BM8563, có khả năng chức năng đồng hồ.
  • Thiết kế tản nhiệt: được trang bị đế tản nhiệt và quạt tản nhiệt để đảm bảo hệ thống hoạt động ổn định trong thời gian dài.

M5Stack CM4Stack Development Kit CM4104032

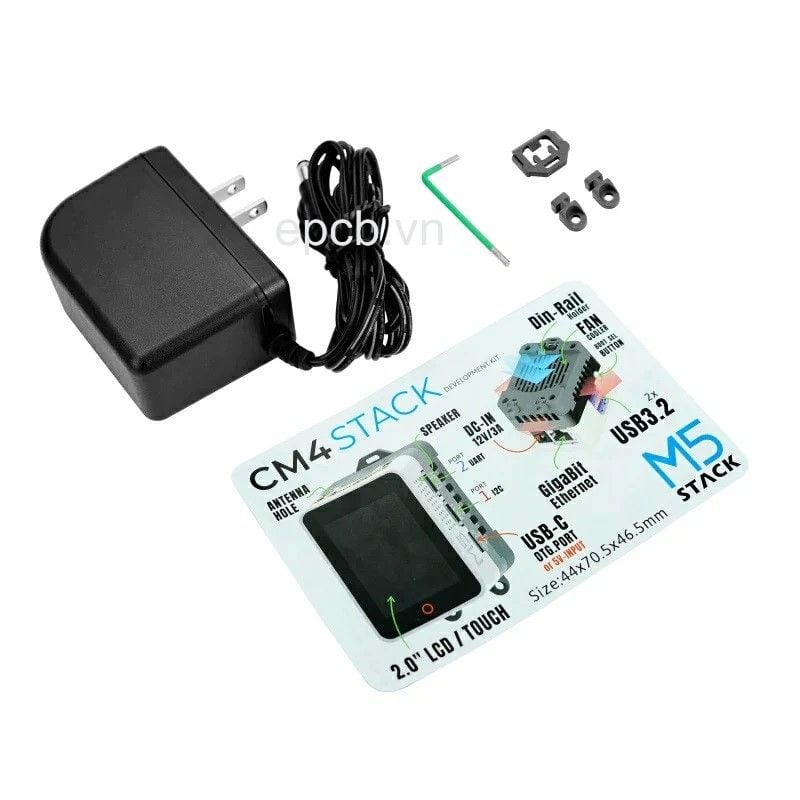

Bao gồm

  • 1 x CM4Stack
  • 1 x Bộ đổi nguồn CM4Stack (đầu vào: 100-240VAC, đầu ra: DC_12V 3A)
  • 1 x Chìa lục giác 2mm
  • 1 x Hướng dẫn sử dụng CM4Stack
  • 1 x chốt đế CM4Stack
  • 1 x Giá đỡ vít CM4Stack

M5Stack CM4Stack Development Kit CM4104032

Ứng dụng

  • Tự động trong công nghiệp
  • Nhà thông minh
  • Internet vạn vật (IoT)
  • Giáo dục và Phát triển

Thông số kỹ thuật

<

Resources

Parameters

CM4 Mainboard

CM4104032, processor: Broadcom BCM2711, quad-core Cortex-A72 64-bit SoC, clock speed 1.5 GHz, running memory (RAM): 4G, storage (eMMC): 32G

2.0 inch LCD

screen with touch function and ST7789V2 controller

Antenna Interface

connector for an external antenna

Speaker

2W audio output with AW88298 driver

USB-C Port

USB 2.0 port with OTG function, powered by MP8759 and AW32901 controllers

I2C Interface

inter-integrated circuit interface for communication with other devices

Serial Port

communication interface for transmitting and receiving serial data

AC Power Input

100-240VAC ower input connector

DC Power Input

12V/3A DC power input connector

Gigabit Ethernet Port

RJ45 port for connecting to a gigabit Ethernet network

USB 3.2 Ports

Two USB 3.2 ports with ASM3042 controllers

Aluminum Heat Sink

DIN-rail mounted heat sink with a built-in cooling fan (ME1502)

Download Button

button for entering download mode

HDMI Port

connector for transmitting high-definition video and audio

RTC

real-time clock module with BM8563

SY8003 and ME1502

Power management and control ICs
