HMI công nghiệp 10.1 inch sử dụng Rasberry Pi CM4 ED-HMI2020-101C

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

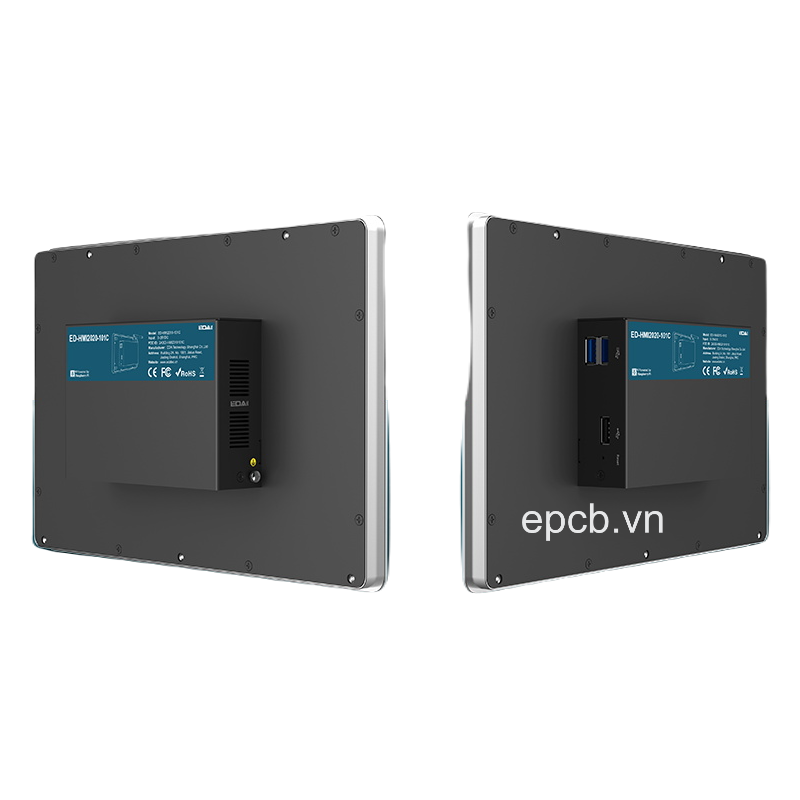

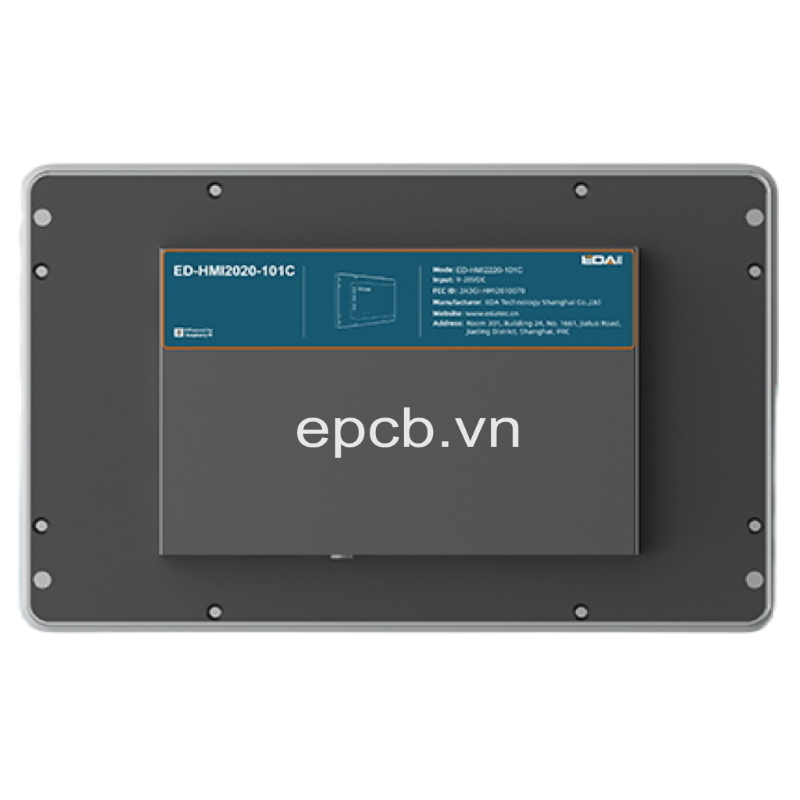

Màn hình HMI - HMI Screen ED-HMI2020-101C





Đặc điểm

  • Máy tính bảng công nghiệp 10.1" sử dụng Rasberry Pi CM4 với độ tin cậy ca
  • o
  • Màn hình TFT WSVGA 10.1", độ phân giải 1280x800, cảm ứng điện dung đa điểm
  • Bộ vi xử lý 4 nhân Cortex-A72 64-bit Broadcom BCM2711
  • Lên đến 8GB RAM LPDDR4 và 32GB eMMC
  • Hỗ trợ thẻ micro-SD và mở rộng ổ cứng M.2 NVMe SSD
  • 2 cổng LAN hỗ trợ tốc độ lên đến 1Gbps
  • 4 cổng RS232/485 với giao diện cách ly và bảo vệ khỏi tĩnh điện và tác động chập điện
  • Kết nối Wi-Fi 2.4GHz và 5GHz, Bluetooth và phương pháp kết nối không dây 4G
  • Nguồn điện đầu vào từ 9V đến 36V với bảo vệ quá dòng, quá áp, nghịch cắm và chống sét
  • Tích hợp bộ lưu điện super capacitor dự phòng, RTC, Watch Dog, EEPROM và chip mã hóa
  • Vỏ kim loại chất lượng cao hỗ trợ lắp đặt nhúng

Trong trường hợp quý khách cần tìm các màn hình HMI khác quý khách vui lòng liên hệ:

  • Hotline/Zalo: 0367 939 867
  • Email: epcbtech@gmail.com

Đội ngũ kỹ thuật của EPCB sẽ tư vấn và mua hàng phù hợp với nhu cầu sử dụng của quý khách.

Thông số kỹ thuật



System

CPU

Broadcom BCM2711, quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz

VPU

H.265(HEVC), up to 4Kp60 decode

H.264, up to 1080p60 decode, 1080p30 encode)

GPU

OpenGL ES 3.1 & Vulkan 1.0

Memory

Options for 1GB, 2GB, 4GB, 8GB LPDDR4-3200 SDRAM

Storage

- Options for 8GB, 16GB, 32GB eMMC storage

- Micro SD card (user storage expansion)

- M.2 NVMe SSD (optional)

Software

Operating System

- Raspberry Pi OS(Desktop) 32-bit

- Raspberry Pi OS(Lite) 32-bit

- Raspberry Pi OS(Desktop) 64-bit

- Raspberry Pi OS(Lite) 64-bit

Front I/O

Camera

Built-in 800M front camera

Side I/O

Power

1 x DC IN, 2-Pin 3.5mm spacing phoenix terminals with screw holes.

It supports 9V~36V input, the signal is defined as VIN+/GND.

Audio

1 x Audio In/Stereo Out, 3.5mm audio jack connector. It can be used as MIC IN and LNE OUT.

- When a headphone is connected, the audio output switches to the headphone.

- When no headphone is connected, the audio output switches to the speaker.

RS485

2 x RS485, 6-Pin 3.5mm spacing phoenix terminals with IO isolator, equippes with electrostatic and surge protection, the single signal is defined as IGND/A/B.

RS232

2 x RS232, 6-Pin 3.5mm spacing phoenix terminals with IO isolator, equippes with electrostatic and surge protection, the single signal is defined as IGND/TX/RX.

1000M Ethernet

1 x adaptive 10/100/1000M ethernet port, RJ45 connector. It can be used to access the network. PoE can be supported through expansion module.

100M Ethernet

1 x adaptive 10/100M ethernet port, RJ45 connector. It can be used to access the network.

SD Card Slot

1 x Micro-SD card slot, uses to install SD card for storing user data.

SIM Card Slot

1 x Nano SIM card slot, uses to install SIM card for getting 4G signal.

Micro USB

1 x Micro USB port, supports to flash eMMC for the system.

HDMI

1 x HDMI port, type A connector. It compatibles with HDMI2.1 standard and supports 4K 60Hz.

USB 2.0

2 x USB2.0 ports, type A connector, support up to 480Mbps.

Antenna

2 x SMA ports, use to connect 4G antenna and Wi-Fi/BT antenna.

User can select the antenna according to actual application.
