HMI công nghiệp 10.1 inch sử dụng Rasberry Pi CM4 ED-HMI2220-101C

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

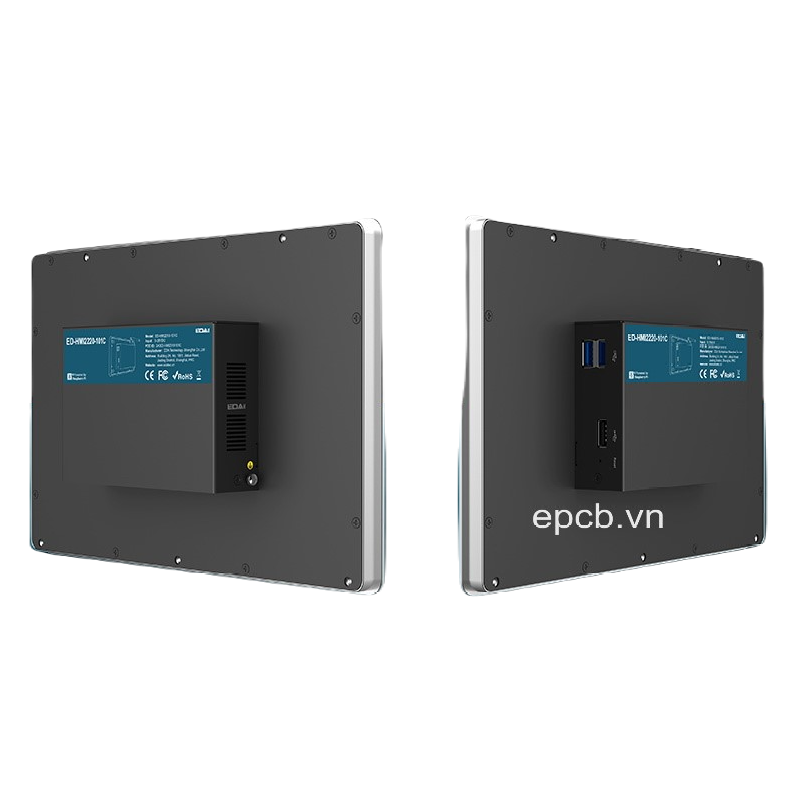

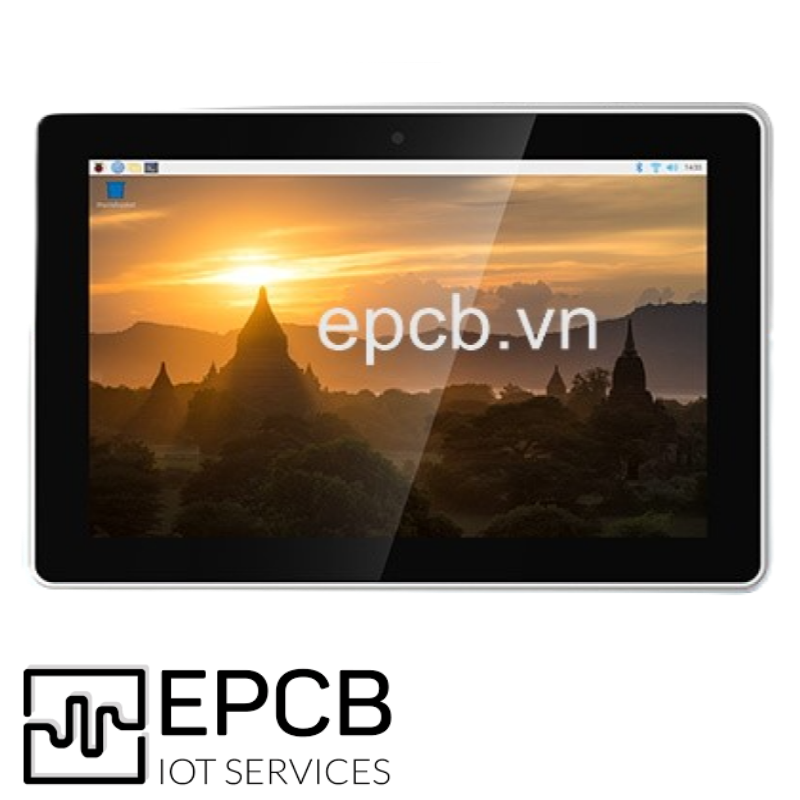

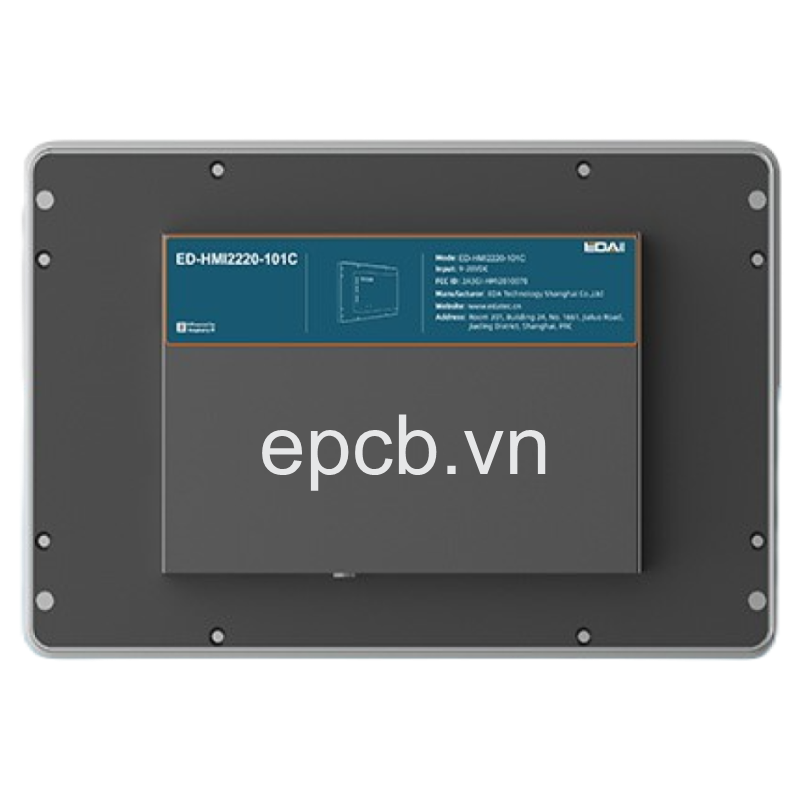

Màn hình HMI - HMI Screen ED-HMI2220-101C



Màn hình HMI - HMI Screen ED-HMI2220-101C

Tính năng

  • Máy tính bảng công nghiệp có thể cấu hình 10.1" dựa trên Rasberry Pi CM4
  • Màn hình 10.1" WSVGA TFT, độ phân giải 1280x800, cảm ứng điện dung đa điểm
  • Bộ vi xử lý 64-bit 4 nhân Cortex-A72 64-bit Broadcom BCM2711 (lên đến 1,5 GHz)
  • Lên đến 8GB RAM LPDDR4 và 32GB eMMC
  • Hỗ trợ thẻ micro-SD và mở rộng SSD PCIe
  • 3x LAN với tốc độ hỗ trợ lên tới 1Gbps
  • USB3.0 lên đến 5Gbps
  • Phương pháp không dây 2.4GHz & 5GHz Wi-Fi, Bluetooth và 4G
  • Đầu vào nguồn điện áp rộng 9V ~ 36V với quá dòng, quá điện áp, kết nối ngược và bảo vệ đột biến
  • Tích hợp siêu tụ điện dự phòng, RTC, Watch Dog, EEPROM và chip mã hóa
  • Vỏ kim loại chất lượng cao để hỗ trợ cài đặt nhúng

Trong trường hợp quý khách cần tìm các màn hình HMI khác quý khách vui lòng liên hệ:

  • Hotline/Zalo: 0367 939 867
  • Email: epcbtech@gmail.com

Đội ngũ kỹ thuật của EPCB sẽ tư vấn và mua hàng phù hợp với nhu cầu sử dụng của quý khách.

Thông số kỹ thuật

System

CPU

Broadcom BCM2711, quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz

VPU

H.265(HEVC), up to 4Kp60 decode

H.264, up to 1080p60 decode, 1080p30 encode)

GPU

OpenGL ES 3.1 & Vulkan 1.0

Memory

1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM

Storage

Options for 0GB, 8GB, 16GB, 32GB eMMC storage

Micro SD card (user storage expansion)

PCIe SSD (optional)

Software

Operating System

Raspberry Pi OS(Desktop) 32-bit

Raspberry Pi OS(Lite) 32-bit

Raspberry Pi OS(Desktop) 64-bit

Raspberry Pi OS(Lite) 64-bit

Front I/O

Camera

Built-in 800M front camera

Side I/O

Power

1 x DC IN, 2-Pin 3.5mm spacing phoenix terminals with screw holes.

It supports 9V~36V input, the signal is defined as VIN+/GND.

Audio

1 x Audio In/Stereo Out, 3.5mm audio jack connector. It can be used as MIC IN and LINE OUT.

- When a headphone is connected, the audio output switches to the headphone.

- When no headphone is connected, the audio output switches to the speaker.

1000M+PoE Ethernet

1 x adaptive 10/100/1000M ethernet port, RJ45 connector. It can be used to access

The network. PoE can be supported through expansion module

1000M Ethernet

2 x adaptive 10/100/1000M ethernet ports, RJ45 connector. It can be used to access

the network.

USB 3.0

1 x USB3.0 port, type A connector, support up to 5Gbps.

HDMI

1 x HDMI port, type A connector. It compatibles with HDMI2.1 standard and supports

4K 60Hz.

USB 2.0

2 x USB2.0 ports, type A connector, support up to 480Mbps.

Antenna

2 x SMA ports, use to connect 4G antenna and Wi-Fi/BT antenna.

User can select the antenna according to actual application.

SD Card Slot

1 x Micro-SD card slot, uses to install SD card for storing user data.

SIM Card Slot

1 x Nano SIM card slot, uses to install SIM card for getting 4G signal.

Micro USB

1 x Micro USB port, supports to flash eMMC for the system.
