Máy đo áp suất khí, chất lỏng, dầu tích hợp mặt bích ES-PR-03 (4-20mA | 0-5V | RS485 Modbus RTU) sử dụng để đo áp suất qua đó có thể nhanh chóng xử lý các vấn đề khi áp suất quá cao hoặc quá thấp một cách nhanh chóng.
Tín hiệu đầu ra có nhiều loại: 4-20mA, 0-5V, RS485 Modbus RTU để lựa chọn cho ứng dụng phù hợp.
Có thể sử dụng cho nhiều ứng dụng đa dạng như: dầu khí, hóa chất, xây dựng…các ứng dụng cần đo áp suất.
Lưu ý: Cảm biến hỗ trợ mặt bích từ DN10 - DN1000 quý khách vui lòng liên hệ để biết thếm chi tiết.
Bảng quy đổi kích thước DN sang cm:
DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
Inch | 3/8” | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” |
mm | ~ Φ17 | ~ Φ21 | ~ Φ27 | ~ Φ34 | ~ Φ42 | Φ49 | ~ Φ60 |
Thông số kỹ thuật:
- Nguồn cấp: 10 ~ 30VDC
- Tín hiệu đầu ra: 4-20mA, 0-5V, RS485 Modbus RTU
- Môi trường đo: khí, chất lỏng, dầu
- Dải đo: -0.1 ~ 1MPa
- Độ chính xác: ±0.1% FS, ±0.25% FS, ±0.5% FS
- Độ trôi nhiệt độ bằng không: ± 0.03% FS/℃
- Độ nhạy nhiệt độ trôi: ± 0.03% FS/℃
- Khả năng quá tải: 200%
- Tần số: 5kHz ~ 650kHz
- Mức độ bảo vệ: IP65, IP67
Kích thước:

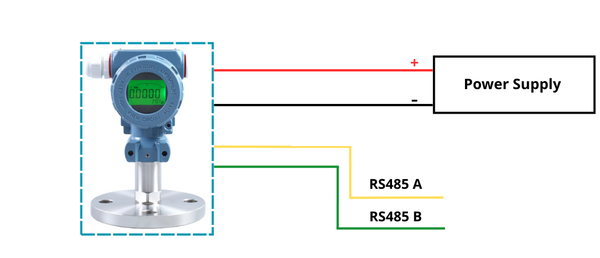

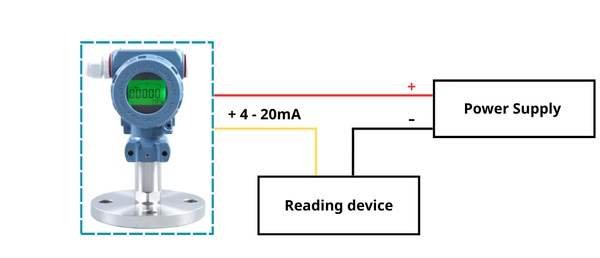

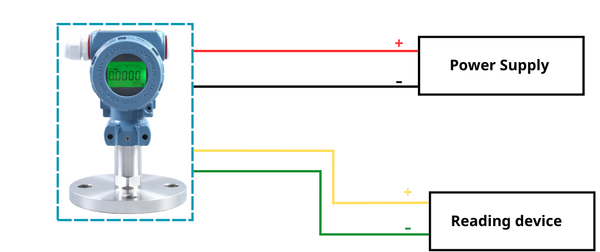

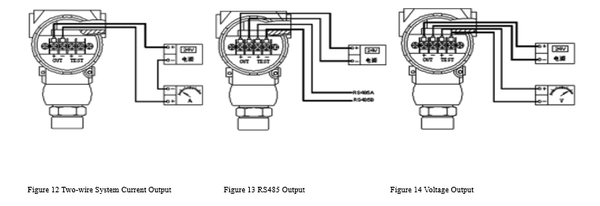

Sơ đồ đấu dây
Ứng dụng
Bảng địa chỉ thanh ghi RS485 Modbus RTU
Mã chức năng | Địa chỉ bắt đầu dữ liệu | Số lượng dữ liệu | Byte dữ liệu | Phạm vi dữ liệu | Định nghĩa |
0x03: Mã chức năng để đọc dữ liệu | |||||
0x03 | 0x0000 | 1 | 2 | 1 – 255 | Read slave address |
0x03 | 0x0001 | 1 | 2 | 0 – 1200 1 – 2400 2 – 4800 3 – 9600 4 – 19200 5 – 38400 6 – 57600 7 – 115200 | Read baud rate |
