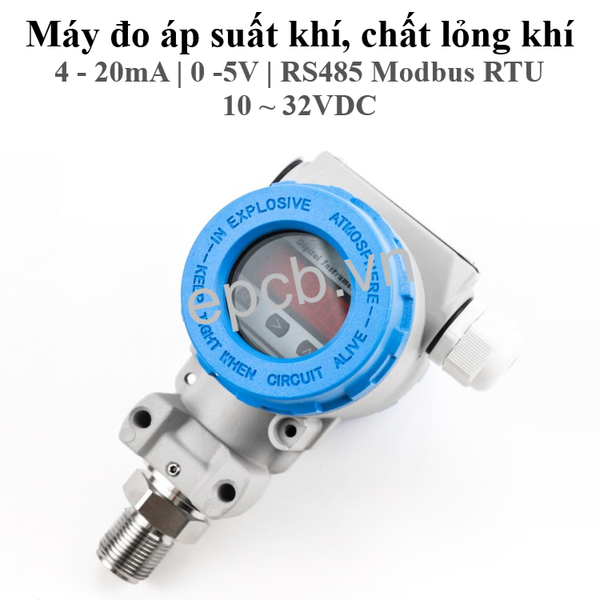

Máy đo áp suất khí, chất lỏng , dầu ES-PR-02 (4-20mA | 0-5V | RS485 Modbus RTU) sử dụng để đo áp suất qua đó có thể nhanh chóng sử lý các vấn đề khi áp suất quá cao hoặc quá thấp một cách nhanh chóng.
Tín hiệu đầu ra có nhiều loại: 4-20mA, 0–5V, RS485 Modbus RTU tùy vào ứng dụng để chọn loại phù hợp.
Có thể sử dụng cho nhiều ứng dụng đa dạng như: dầu khí, hóa chất, xây dựng…các ứng dụng cần đo áp suất.
Thông số kỹ thuật:
Nguồn cấp: 10 ~ 32VDC
Tín hiệu đầu ra: 4 – 20mA, 0 – 5V, RS485 Modbus RTU
Môi trường đo:
Dải đo: -30KPa ~ 30KPa
Độ chính xác: ±0.1% FS, ±0.25% FS, ±0.5% FS
Độ trôi nhiệt độ bằng không: ± 0.03% FS/℃
Độ nhạy nhiệt độ trôi: ± 0.03% FS/℃
Khả năng quá tải: 200%
Tần số: 5kHz ~ 650kHz
Mức độ bảo vệ: IP65, IP67
Kích thước:
Sơ đồ đấu dây
Ứng dụng
Bảng thanh ghi dữ liệu RS485 Modbus RTU
Mã chức năng | Địa chỉ bắt đầu dữ liệu | Số lượng dữ liệu | Byte dữ liệu | Phạm vi dữ liệu | Định nghĩa |
0x03: Mã chức năng để đọc dữ liệu | |||||
0x03 | 0x0000 | 1 | 2 | 1 – 255 | Read slave address |
0x03 | 0x0001 | 1 | 2 | 0 – 1200 1 – 2400 2 – 4800 3 – 9600 4 – 19200 5 – 38400 6 – 57600 7 – 115200 | Read baud rate |
0x03 | 0x0002 | 1 | 2 | 0 – không hiển thị đơn vi 1 – CM 2 – MM 3 – Mpa 4 – Pa 5 – KPa 6 – MA | Đơn vị áp suất |
0x03 | 0x0003 | 1 | 2 | 0 – #### 1 – ###.# 2 – ##.## 3 – #.### | Cách điều chỉnh hiển thị floading point |
0x03 | 0x0004 | 1 | 2 | -32768 – 32767 | Giá trị đầu ra đo lường |
0x03 | 0x0005 | 1 | 2 | -32768 – 32767 | Dải máy phát điểm 0 |
