Đồng hồ lưu lượng chất lỏng công nghiệp ES-LF-01

Đồng hồ lưu lượng chất lỏng công nghiệp ES-LF-01

Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Số lượng

Giá chưa bao gồm VAT

DN15

DN4, DN6, DN10

DN20

DN32

DN40

DN50

Liên hệ

Chi tiết sản phẩm

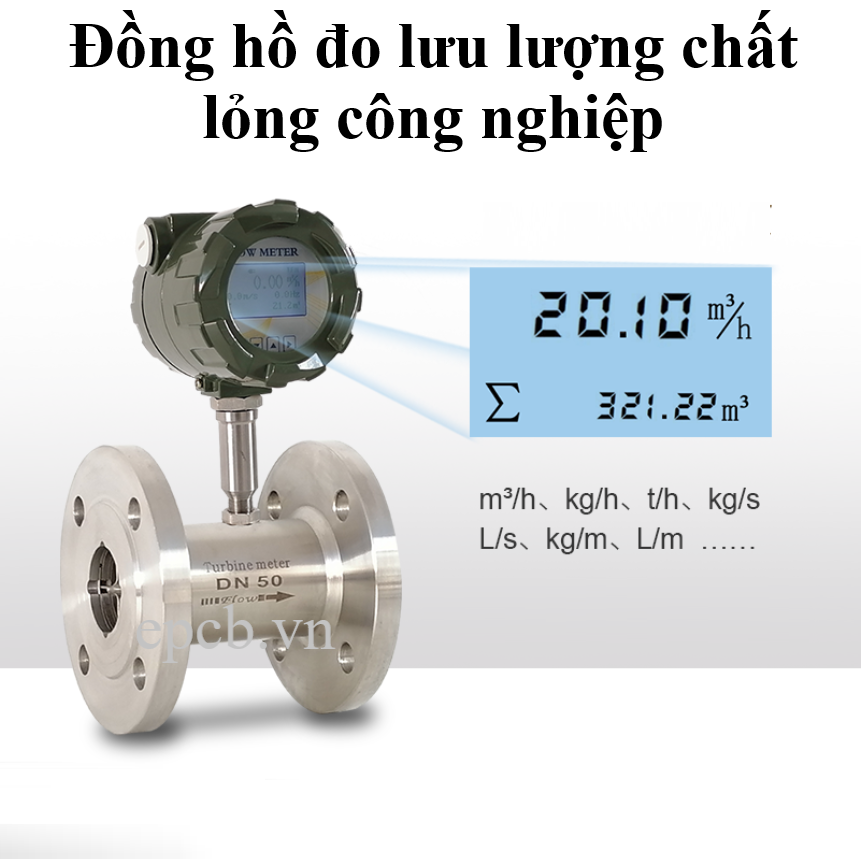

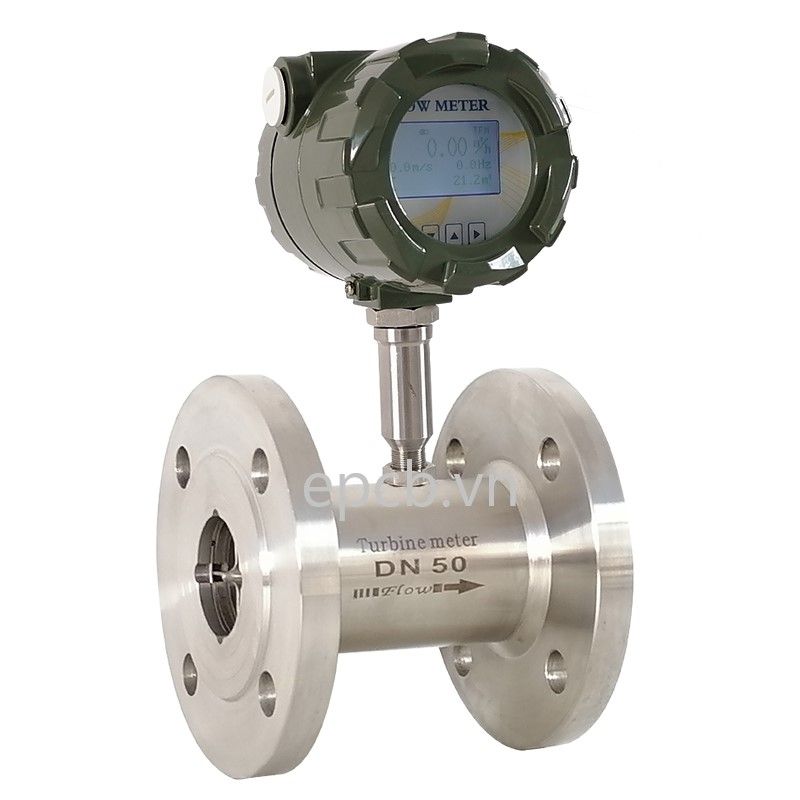

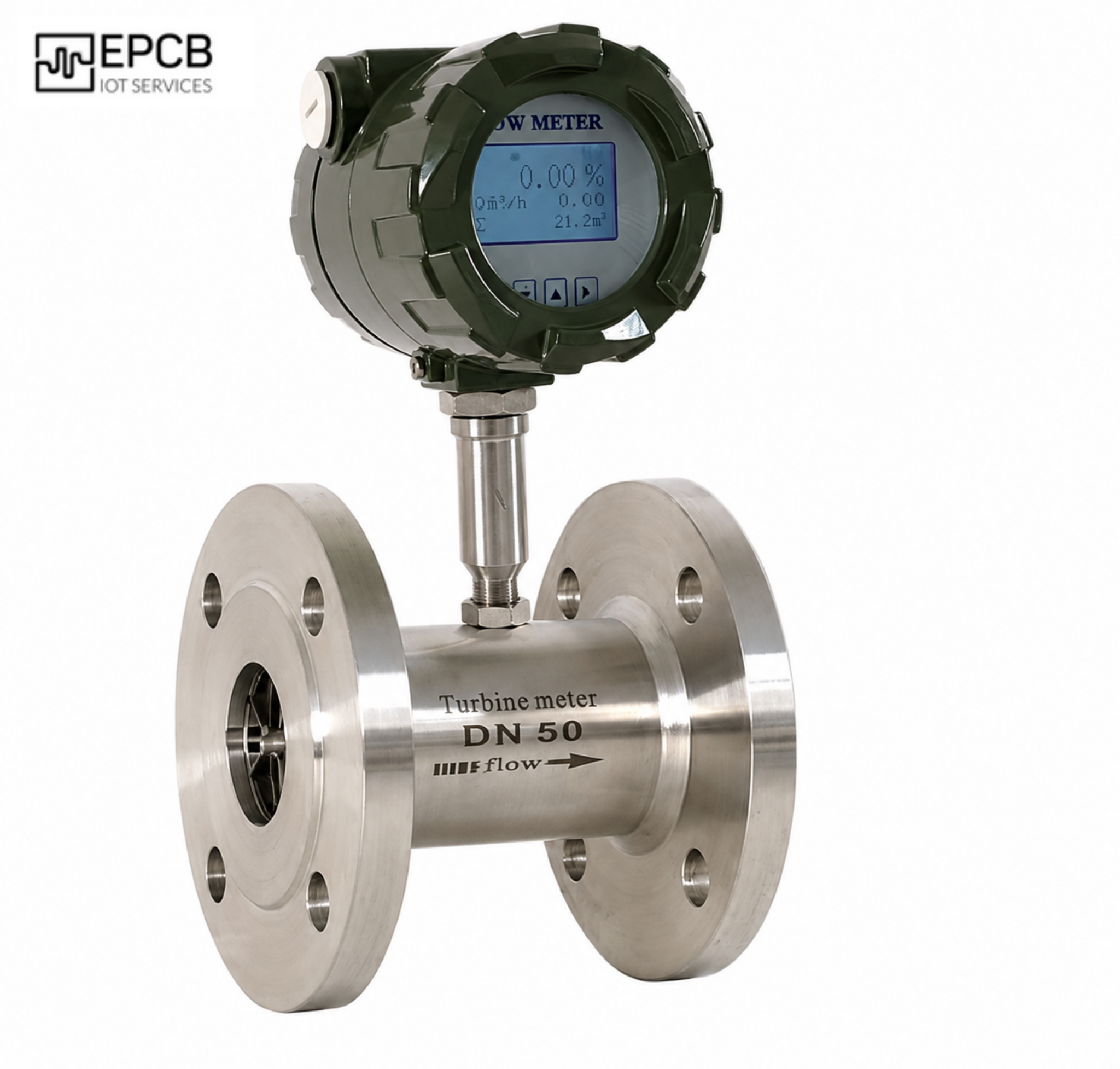

ES-LF-01 là đồng hồ đo lưu lượng chất lỏng dạng turbine, dùng để đo lưu lượng tức thời và lưu lượng tích lũy trong đường ống. Thiết bị hỗ trợ nhiều đơn vị đo và các ngõ ra Pulse, 4–20 mA, RS485/Modbus, phù hợp cho các hệ thống đo lường và giám sát lưu lượng công nghiệp. Model DN6 có dải đo 100–600 L/h, độ chính xác ±0,5%, thân inox 304.

ES-LF-01

Tính năng

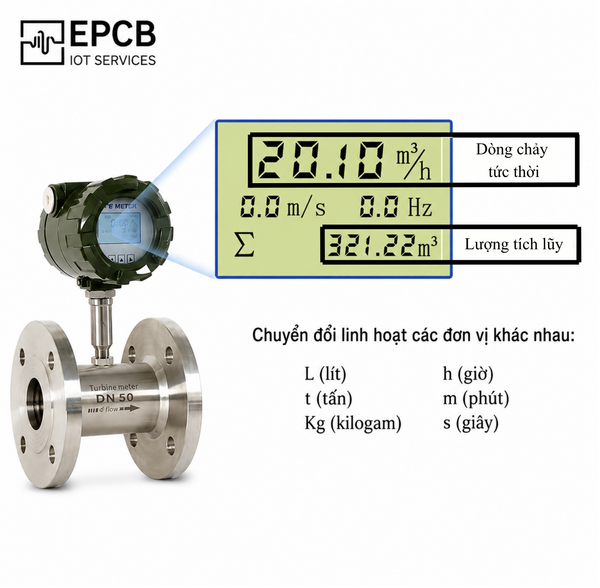

Đo lưu lượng tức thời và lưu lượng tích lũy.
Hiển thị vận tốc dòng chảy và tần số.
Hỗ trợ nhiều đơn vị đo, có thể chuyển đổi linh hoạt.
Hỗ trợ ngõ ra 4–20 mA.
Giao tiếp RS485/Modbus.
Có cảnh báo lưu lượng cao/thấp.
Màn hình LCD hiển thị trực quan.
Hỗ trợ nguồn 24V.

Thông số Kỹ thuật:

Nguồn cấp	24VDC
Kích thước	DN4, DN6, DN10, DN15, DN20, DN25, DN32, DN40, DN50,…
Lưu Lượng dòng chảy	40-250L/h(DN4),100-600L/h(DN6), 200-1200L/h(DN10), 600-6000L/h(DN15), 800-8000L/h(DN20), 1-10m³/h(DN25), 1.5-15m³/h(DN32), 2-20m³/h(DN40), 4-40m³/h(DN50)…
Dòng chảy bắt đầu	4L/h(DN4), 10L/h(DN6), 20L/h(DN10), 60L/h(DN15), 80L/h(DN20), 0.1m³/h(DN25), 0.15m³/h(DN32), 0.2m³/h(DN40), 0.4m³/h(DN50)
Độ chính xác	0.5%
Áp suất làm việc	≤1.6MPa
Nhiệt độ làm việc	-20 ~ 100^oC
Vật chất đo	Chất lỏng độ nhớt thấp
Tín hiệu đầu ra	Giao tiếp xung/ 4-20mA/ RS485

Kích thước

Kích thước loại DN4 - DN10

Loại	Chiều dài L (mm)	Chiều cao H (mm)	Kích thước Ren G	Đường kính lỗ khoan d (mm)
DN4	225 (mm)	225 (mm)	G1/2 (khoảng 20mm)	4 (mm)
DN6	225 (mm)	225 (mm)	G1/2 (khoảng 20mm)	6 (mm)
DN10	345 (mm)	225 (mm)	G1/2 (khoảng 20mm)	10 (mm)

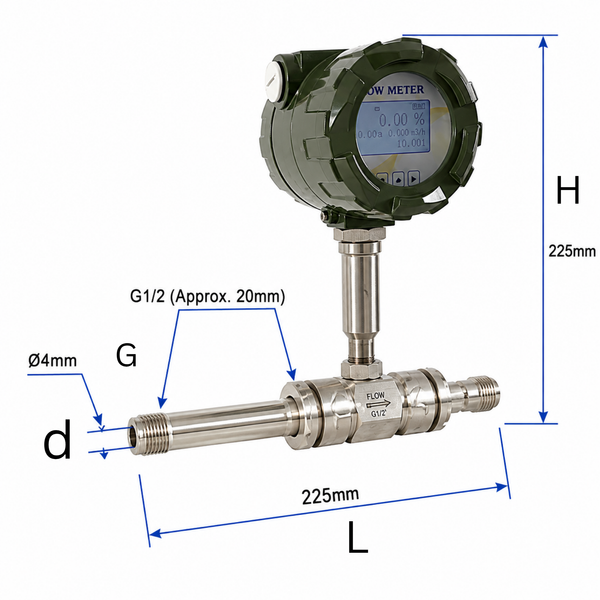

(Đồng hồ lưu lượng chất lỏng loại DN4)

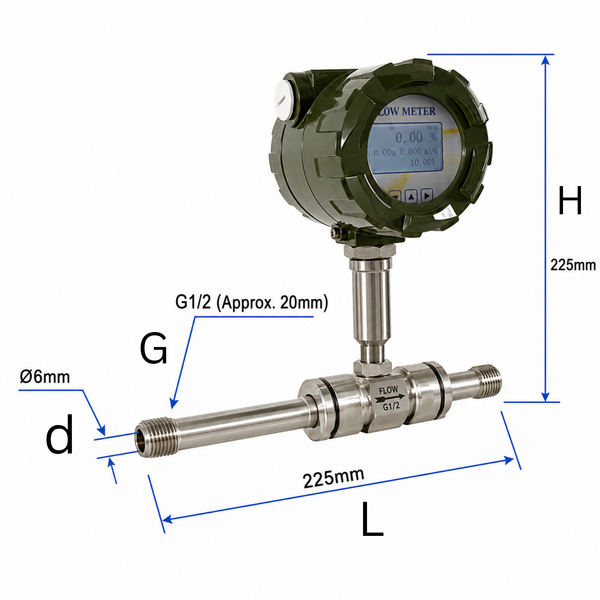

(Đồng hồ lưu lượng chất lỏng loại DN6)

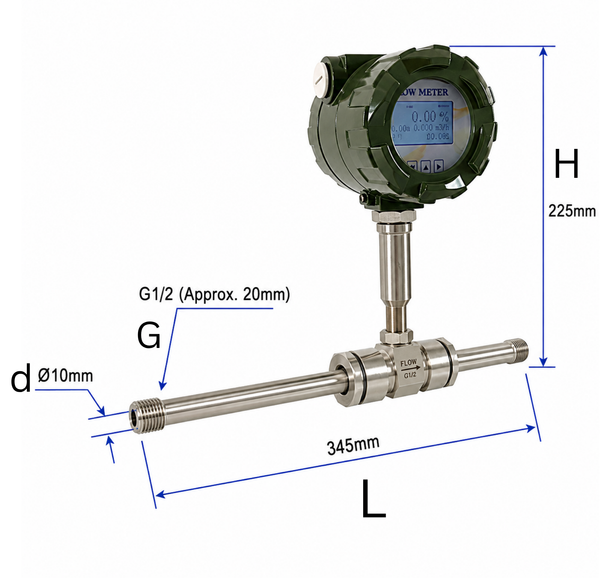

(Đồng hồ lưu lượng chất lỏng loại DN10)

Kích thước loại DN15 - DN50

Loại	Chiều dài L (mm)	Chiều cao H (mm)	Đường kính lỗ khoan d (mm)	Khoảng cách lỗ k (mm)	Số lượng lỗ
DN15	75 (mm)	255 (mm)	14 với bulong M12	65 (mm)	4
DN20	80 (mm)	260 (mm)	14 với bulong M12	75 (mm)	4
DN25	100 (mm)	274 (mm)	14 với bulong M12	85 (mm)	4
DN32	120 (mm)	290 (mm)	14 với bulong M12	100 (mm)	4
DN40	140 (mm)	295 (mm)	18 với bulong M16	110 (mm)	4
DN50	150 (mm)	308 (mm)	18 với bulong M16	125 (mm)	4

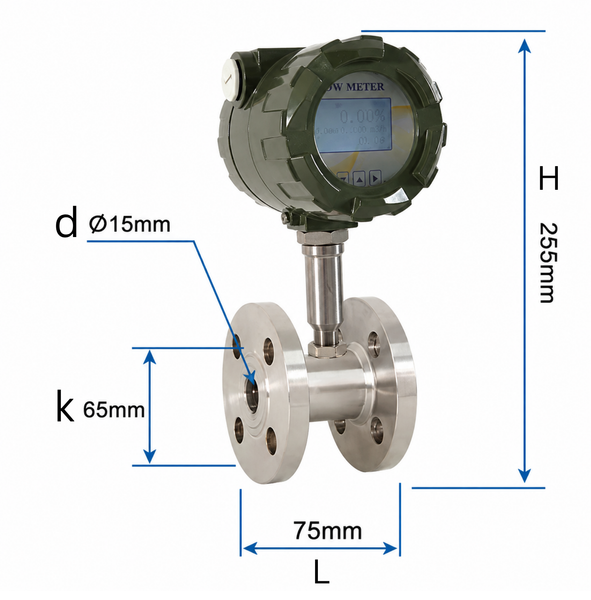

(Đồng hồ lưu lượng chất lỏng loại DN15)

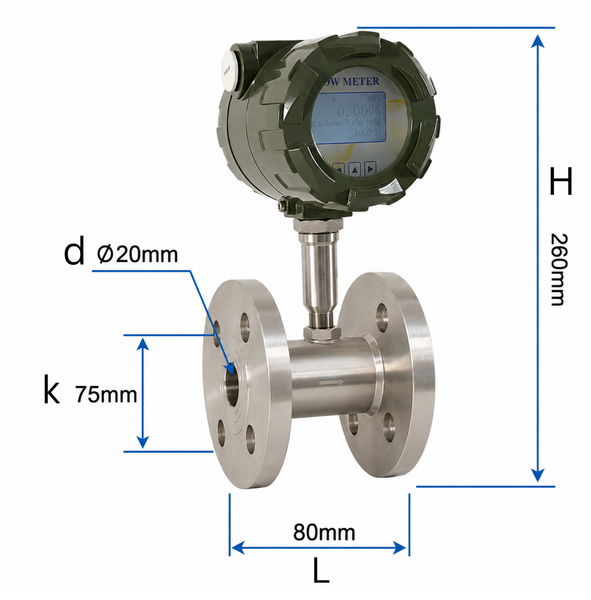

(Đồng hồ lưu lượng chất lỏng loại DN20)

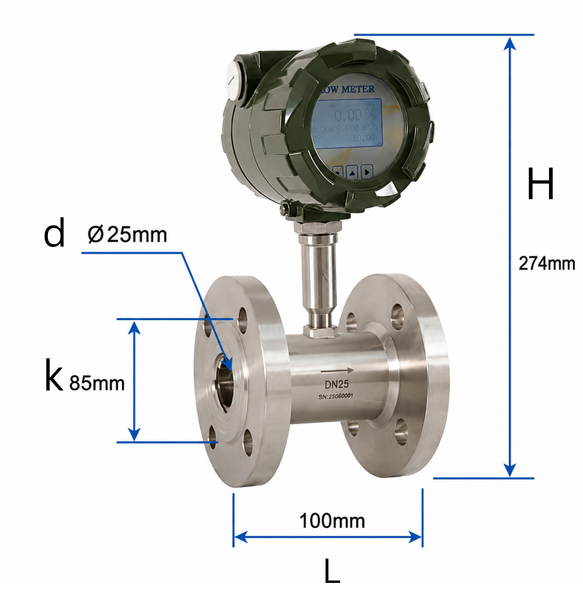

(Đồng hồ lưu lượng chất lỏng loại DN25)

ES-LF-01

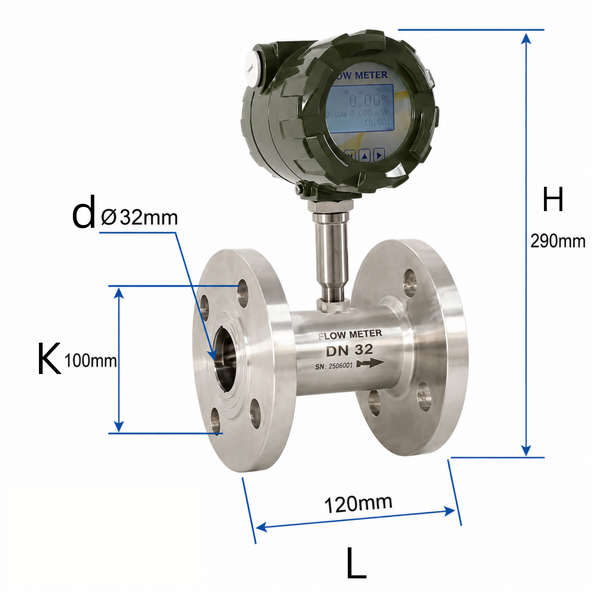

(Đồng hồ lưu lượng chất lỏng loại DN32)

ES-LF-01

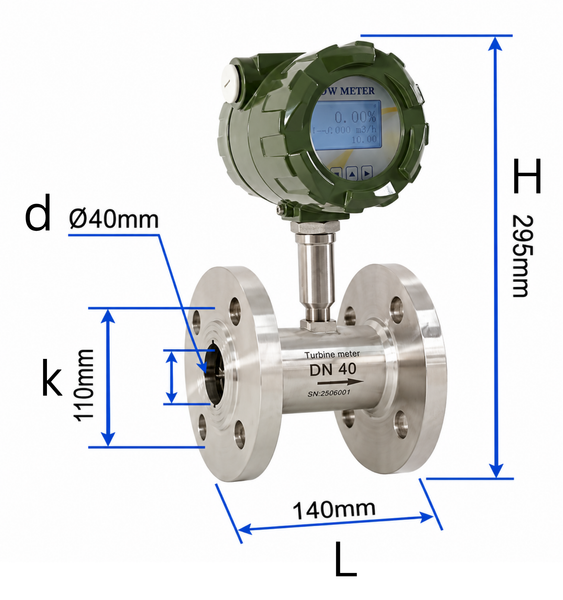

(Đồng hồ lưu lượng chất lỏng loại DN45)

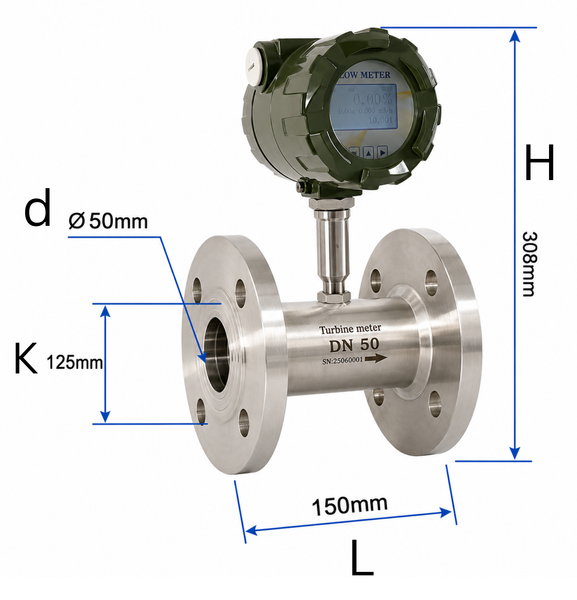

(Đồng hồ lưu lượng chất lỏng loại DN50)

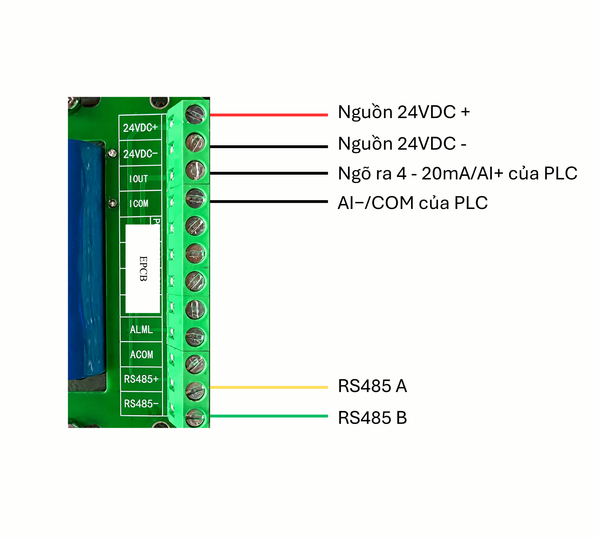

Sơ đồ kết nối

Loại ngõ	Ký hiệu	Chức năng	Ghi chú
Ngõ vào nguồn	24VDC+	Nguồn vào (+)	24VDC
Ngõ vào nguồn	24VDC-	Nguồn vào (-)	24VDC
4 - 20mA	24VDC+	Nguồn ra (+)	Chuẩn 4-20mA
4 - 20mA	I OUT	Ngõ ra tường tự	Chuẩn 4-20mA
RS-485	RS485+	Tín hiệu RS485A	Chuẩn RS-485
RS-485	RS485-	Tín hiệu RS485B	Chuẩn RS-485

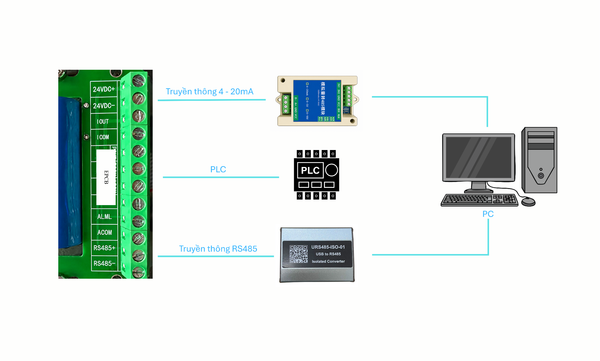

Kết nối hệ thống

Giao thức truyền thông dữ liệu

Protocol	Baudrates	Data bits	Stop bit	Parity	ID
RS485 MODBUS RTU	Mặc định sẽ là 9600bps	8	1	None	Mặc định là 1

Ứng dụng

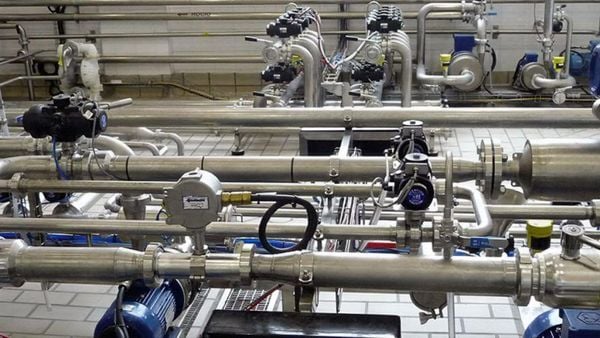

Đồng hồ lưu lượng chất lỏng công nghiệp ES-LF-01 được sử dụng để đo và giám sát lưu lượng chất lỏng trong các hệ thống đường ống, đặc biệt trong xử lý nước, hóa chất, dầu khí, thực phẩm – đồ uống, nông nghiệp và hệ thống làm mát công nghiệp.
