Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 1,250,000₫

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) là cảm biến công tắt mức được sử dụng để nhận biến mức vật chất rắn trong bồn, silo.

  • Công tắc có một mái chèo quay được điều khiển bởi một động cơ và trục truyền động được kết nối với ly hợp.
  • Khi vật liệu không tiếp xúc động cơ hoạt động bình thường.
  • Khi mái chèo quay tiếp xúc với vật liệu mái chèo ngừng quay.

Cong tac muc mai cheo quay ES RPLS

Để hiểu thêm về nguyên lý hoạt động bạn tìm hiểu thêm video mô tả hoạt động của cảm biến bên dưới.

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)



Lưu ý: Công tắc mức mái chèo có nhiều dạng khác nhau tương ứng với nhiều điều kiện khác nhau, quý khách vui lòng liên hệ để được tư vấn dòng cảm biến phù hợp.

Nguyên lý làm việc:





Lưu ý lắp đặt:

Trong quá trình sử dụng ông tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch) để đạt được hiểu quả tốt, khi lắp đặt cần lưu ý những điểm sau:

  • Trước tiên xác nhận xem mô hình của công tắc mức điện trở quay có đáp ứng các yêu cầu môi trường của địa điểm hay không, ví dụ như: áp suất, nhiệt độ, môi chất,… Để đảm bảo rằng công tắc mức điện điện trở quay có thể sử dụng bình thường sau khi lắp đặt.
  • Trước khi lắp đặt, lưu ý cấp nguồn đúng như thông số ghi trên cảm biến.
  • Tùy theo mật độ môi trường làm việc của thiết bị, hãy chọn lưỡi quay phù hợp nhất.
  • Trong quá trình lắp đặt theo phương ngang, công tắc có thể được lắp đặt một góc 15-20o theo chiều ngang để tránh tác động cơ học của vật liệu tác động vào mái chèo và cố gắng tránh nguồn cấp vật liệu.
Lắp đặt:

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

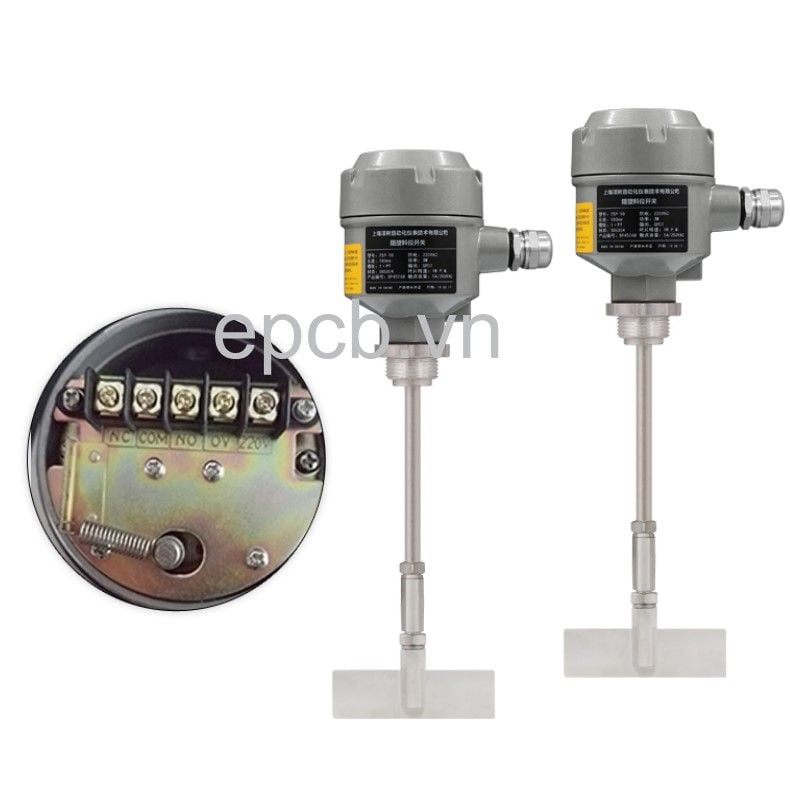

Domino đấu dây cảm biến:

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)



Thông số kỹ thuật:

  • Nguồn cấp: 220VAC, 24VDC
  • Công suất: 4W
  • Công suất tiếp xúc: 250VAC/5A; 24VDC/3A
  • Đo mô-men xoắn: 1N.M
  • Nhiệt độ hoạt động: -10 ~ 100oC
  • Tốc độ lưỡi quay: 1RPM
  • Momen xoắn: 1kg/cm
  • Trọng lượng phù hợp: 0.5g/cm3
  • Vật liệu lưỡi: SUS304
  • Khả năng cách điện: ≥100MΩ

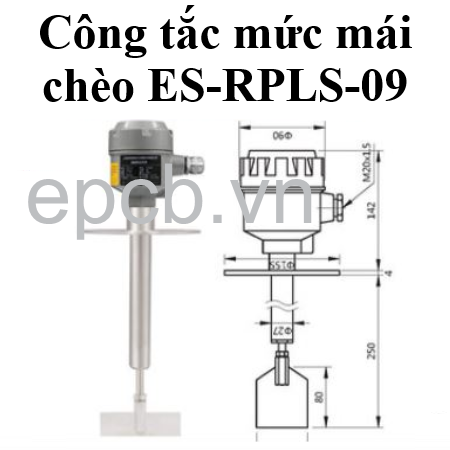

Các dạng cảm biến và kích thước tương ứng:

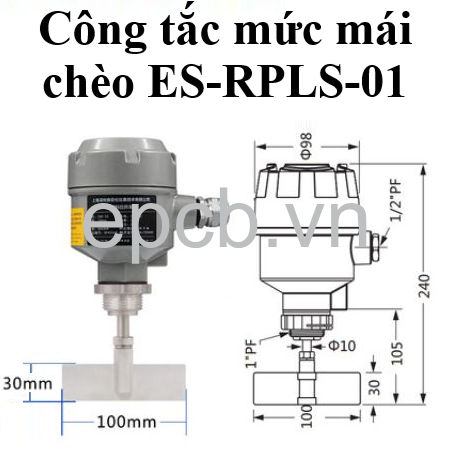

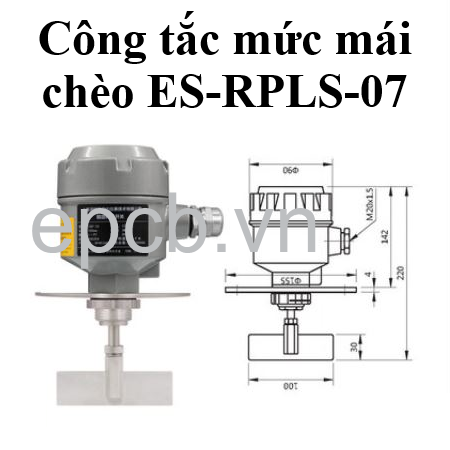

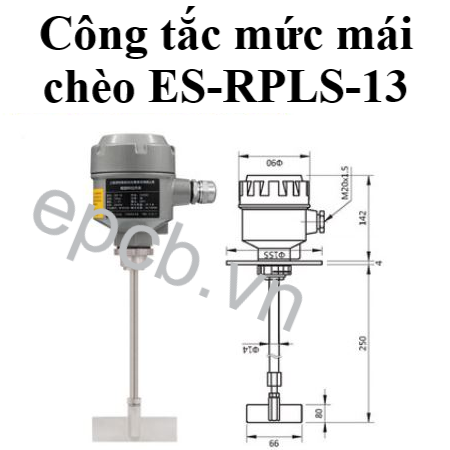

Loại loại bình thường:

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)



Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

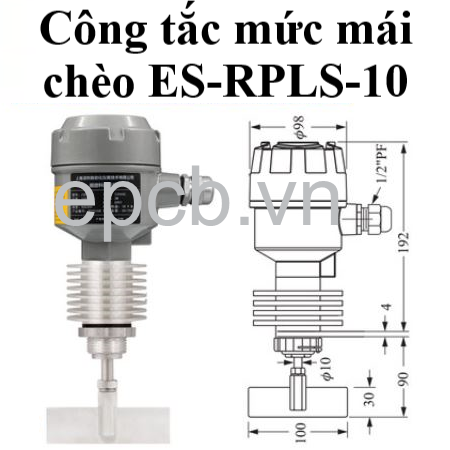

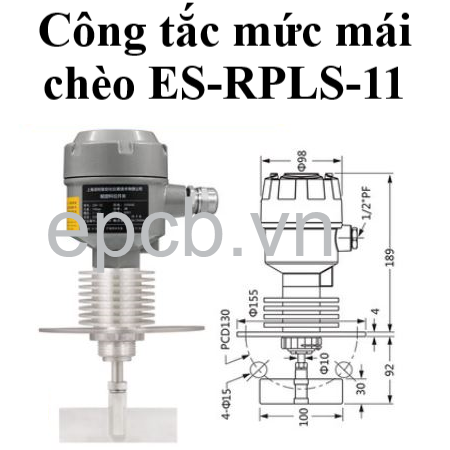

Loại có thể chịu nhiệt độ cao:
Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)



Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)

Công tắc mức mái chèo quay ES-RPLS (Rotary Paddle Level Switch)



Các sản phẩm liên quan: Cảm biến bồn chứa silo
