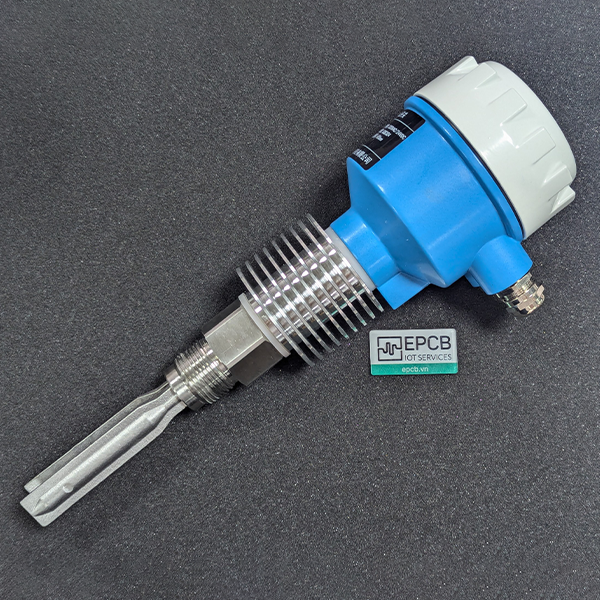

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 3,550,000₫

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch) hay còn gọi là bộ chuyển đổi mức âm thoa hoặc công tắc mức âm thoa. Sử dụng nguyên lý thay đổi tần số của nĩa đo, khi nĩa tiếp xúc với vật chất (chất lỏng hoặc chất rắn dạng hạt), để hiểu thêm về cơ chế hoạt động các bạn tìm hiểu thêm video đính kèm bên dưới.


Cảm biến được sử dụng trong một số trường hợp đặc biệt để nhận diện mức vật chất trong bồn, đường ống.

Lưu ý: Cảm biến có nhiều dạng nĩa khác nhau tương thích với loại và kích thước vật chất khác nhau như chất lỏng, hóa chất, kích thước hạt rắn, quý khách vui lòng liên hệ để được tư vấn dòng cảm biến phù hợp.



Ưu điểm:

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch) có tuổi thọ lâu dài, hiệu suất ổn định, độ tin cậy cao, khả năng thích ứng tốt, không cần bảo trì.

Thiết bị không bị ảnh hưởng bởi bọt, dòng xoáy và khí (bụi, hơi nước). Thích hợp để báo động điểm cố định hoặc kiểm soát mức vật liệu rắn trong các bồn silo, kiểm soát mức chất lỏng trong các thùng chứa.



Tính năng:

Khả năng tương thích tốt: các thông số điện và mật độ không ảnh hưởng đến phép đo. Các điều kiện khắc nghiệt như đóng cặn, bóng khí, độ nhớt trung bình, nhiệt độ cao, áp suất cao không ảnh hưởng đến phép đo.

Không cần bảo trì: vì quá trình phát hiện của công tắc âm thoa được hoàn thành bằng mạch điện tử, không có bộ phận chuyển động cơ khí nào nên khi lắp đặt và đưa vào vận hành không cần bảo trì.

Không cần canh chỉnh: vì việc phát hiện công tắc giới hạn âm thoa không bị ảnh hưởng bởi các thông số điện và mật độ của môi trường đo nên không cần canh chỉnh bất kể chất lỏng được đo là gì.



Nguyên lý hoạt động của cảm biến:











 Các dòng cảm biến:

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Thông số kỹ thuật:

  • Nguồn cấp: 20 – 60VDC hoặc 20 – 250 VAC (50/60Hz)
  • Năng lượng tiêu thụ:
    • Nguồn điện DC: 0.25 W
    • Nguồn điện AC: 1.5 W
  • Nhiệt độ môi trường xung quanh: -40 ~ 70oC
  • Nhiệt độ bảo quản: -40 ~ 85oC
  • Vật liệu:
    • Bột và hạt = 10 mm, mật độ: > 0.1 g/cm3
    • Chất lỏng = 10000 mm2/s, tỉ trọng: 0.7 g/cm3
  • Vật liệu bên ngoài: hợp kim nhôm, ABS
  • Vật liệu thanh dĩa: thép không gỉ 304/316
  • Phương thứ đầu ra: ngõ ra relay: 250VAC/4A, 60VDC/4A

Sơ đồ ra chân:

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)



Lắp đặt:

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Ứng dụng:

Đối với vật liệu rắn: đối tượng đo là bột hoặc hạt rắn có tỉ trọng trung bình chảy tự do. Ví dụ như: tro bay, xi măng, cát, bột đá, hạt nhựa, muối, đường, lúa…

Đối với vật liệu lỏng: nó chủ yếu đo chất lỏng nguy hiểm dễ nổ hoặc không nổ, chất lỏng ăn mòn (dung dịch axit, kiềm…), chất lỏng có độ nhớt cao, axit, kiềm, bùn, bột giấy, thước nhuộm, dầu, sữa, rượu, đồ uống,…

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch) được ứng dụng rộng rãi (chủ yếu đối với bột, các loại hạt nhỏ với mật độ trung bình) trong các ngành như: công nghiệp hóa dầu, xử lý nức, làm giấy, ngành chế biến thực phẩm, ngành dược phẩm, y tế...

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

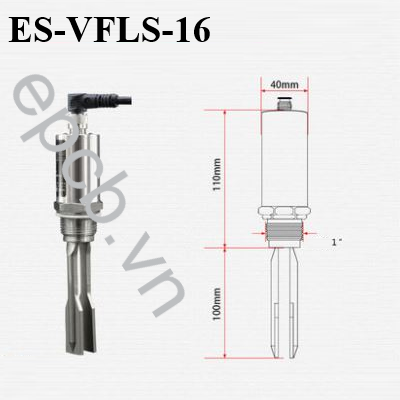

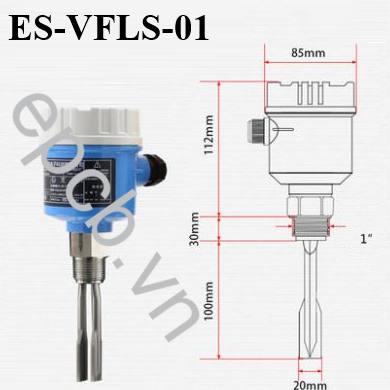

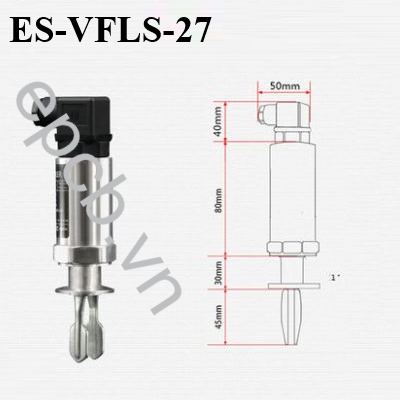

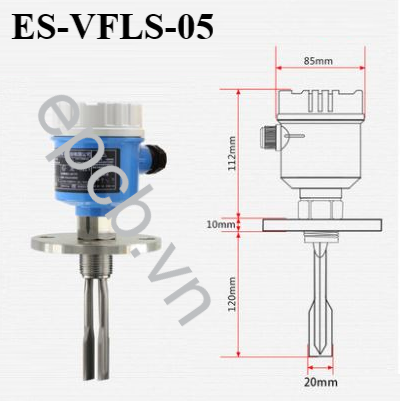

Kích thước các loại cảm biến:

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Công tắc cảm biến đo mức dạng rung ES-VFLS (Vibration Fork Level Switch)

Các sản phẩm liên quan: Cảm biến bồn chứa silo



Sử dụng cảm biến để phát hiện socola đầy bồn (Giây 2:55 trong video):
