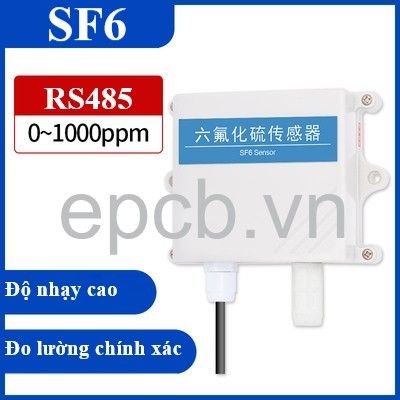

Cảm biến nồng độ lưu huỳnh hexafluoride SF6 RS485 ES-SF6-01 (RS485 Modbus RTU) sử dụng đầu dò phát hiện khí SF6 có độ nhạy và chính xác cao. Tín ngõ ra được chuyển đổi thành giao tiếp RS485 Modbus RTU.
- Tích hợp ngõ ra RS485 Modbus RTU cho phép truyền với khoảng cách xa, dễ dàng tích hợp vào các hệ thống điều khiển, PLC, MCU…
- Thiết bị có phạm vi đo rộng từ 0 ~ 1000ppm với độ chính xác cao (±3% FS và độ lặp lại 2%)
- Thiết bị được sử dụng để sử dụng đo khí SF6 trong các ngành như: năng lượng, ý tế khoa học, nhà máy công nghiệp, dầu mỏ và khí đốt,…các ứng dụng cần đo nồng độ khí SF6.
Lưu huỳnh hexafluoride (SF6) là một hợp chất vô cơ, không màu, không mùi, không cháy, đồng thời cũng là một loại khí nhà kính vô cùng mạnh cũng là một chất cách điện vô cùng tốt. FS6 có hình học bát diện, bao gồm 6 nguyên tử flo (flour (F)) được gắn với nguyên tử lưu huỳnh (S) trung tâm. Nó là một chất khí điển hình cho loại khí không phân cực, không hòa tan trong nước nhưng lại hòa tan trong các dung môi hữu cơ phi cực. Thường được vận chuyển như một khí nén hóa lỏng. SF6 có mật độ 6,12 g/L ở điều kiện thường, cao hơn đáng kể so với mật độ không khí (1.225 g/L).
Ứng dụng
Đặc trưng
Kích thước
Thông số kỹ thuật
Nguồn cấp | 10 ~ 30V DC |
Công suất trung bình | 0.45W |
Tín hiệu đầu ra | RS485 Modbus RTU |
Phạm vi đo | 0 ~ 1000ppm |
Độ phân giải | 1ppm |
Sai số tối đa | ± 10% |
Không trôi | ± 3ppm |
Nhiệt độ làm việc | -20℃ ~ 50℃ |
Độ ẩm làm việc | 10 ~90% RH |
Độ ổn định | ≤ 2% giá trị tin hiệu/tháng |
Thời gian đáp ứng | ≤ 30s |
Thời gian khởi động | ≥30 phút |
Độ lặp lại | ≤ 3% |
Dải áp suất | 90 ~ 111 Kpa |

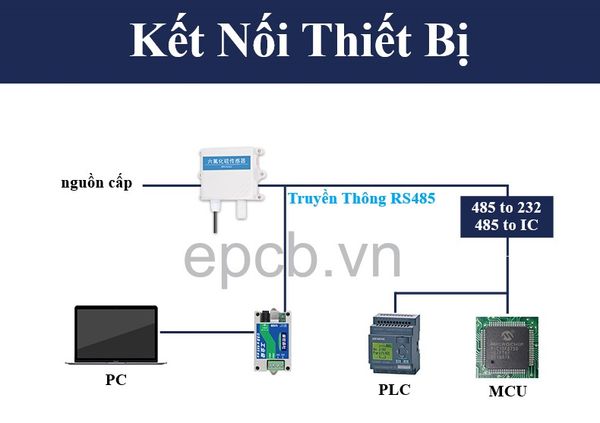

Sơ đồ kết nối
Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.
Sử dụng truyền thông RS485 Modbus RTU
Protocol | Baudrates | Data bits | Stop bit | Parity |
RS485 Modbus RTU | 2400bps/s, 4800bps/s, 9600pbs/s có thể thay đổi, mặc định là 4800bps | 8 | 1 | None |
Địa chỉ thanh ghi
Địa chỉ thanh ghi | Địa chỉ cấu hình PLC | Mô tả | Trạng thái | Phạm vi và định nghĩa |
0000 H | 40001 | Nồng độ SF6 | Chỉ đọc | 0 ~ 1000ppm |
0002 H | 40003 | |||
0038 H | 40057 | Giá trị hiệu chuẩn SF6 | Đọc và ghi | Giá trị hiệu chuẩn |
07D0 H | 42001 | Địa chỉ thiết bị |
|
