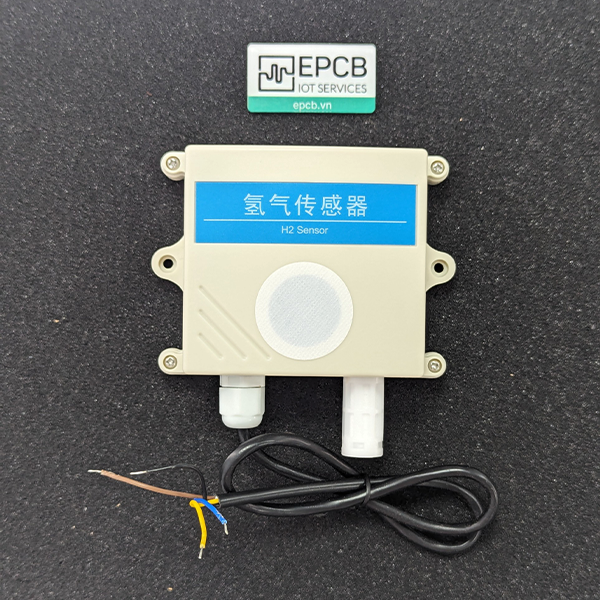

Cảm biến nồng độ hydro H2 RS485 (RS485 Modbus RTU) sử dụng đầu dò cảm biến nồng độ hydro có phạm vi đo rộng, độ chính xác cao, độ tuyến tính tốt, dễ dàng lắp đặt. Tín hiệu đầu ra chuyển đổi thành RS485 Modbus RTU.

Cam bien nong do hydro H2 RS485 ES H2 01 RS485 Modbus RTU

Tín hiệu đầu ra RS485 Modbus RTU cho phép truyền dữ liệu xa, dễ dàng tích hợp vào các hệ thống điều khiển, PLC, MCU,…

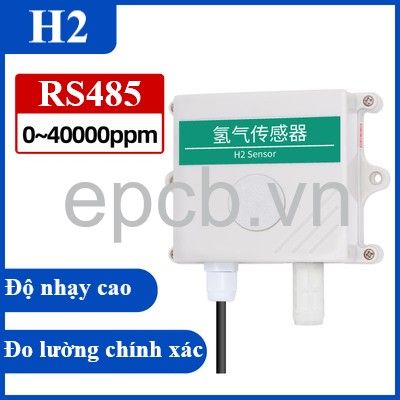

Thiết bị có phạm vi giám sát rộng 0 ~ 40000 ppm độ chính xác cao (±3%FS)
Được ứng dụng các môi trường giám sát nồng độ khí H2 như: phòng thí nghiệm, nhà máy hóa chất…

Cảm biến nồng độ hydro H2 RS485 ES-H2-01 (RS485 Modbus RTU)

Hydro (H2) là chất khí không màu, không mùi, là chất cực kỳ dễ cháy nổ (4% mật độ có thể cháy) và lan tỏa ra mức nhiệt rất mạnh. Khi trộn với oxi, hydoro nổ khi bắt lửa. Hydro có thể nổ khi có dòng điện chạy qua.

Cảm biến nồng độ hydro H2 RS485 ES-H2-01 (RS485 Modbus RTU)

Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor

Đọc và thay đổi thanh ghi RS485 Modbus ES-H2-01 sử dụng Insight Sensor

Vẽ biểu đồ và lưu trữ data logger ES-H2-01 sử dụng Insight Sensor

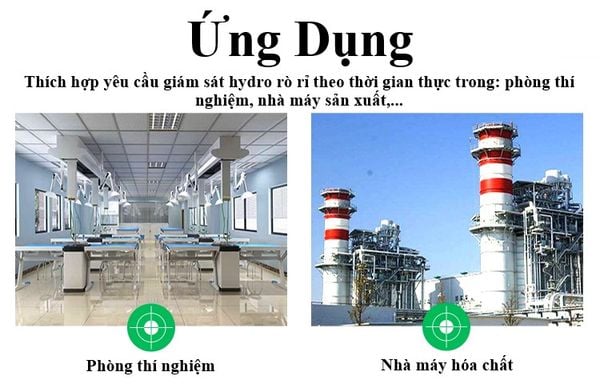

Ứng dụng

Cảm biến nồng độ hydro H2 RS485 ES-H2-01 (RS485 Modbus RTU)

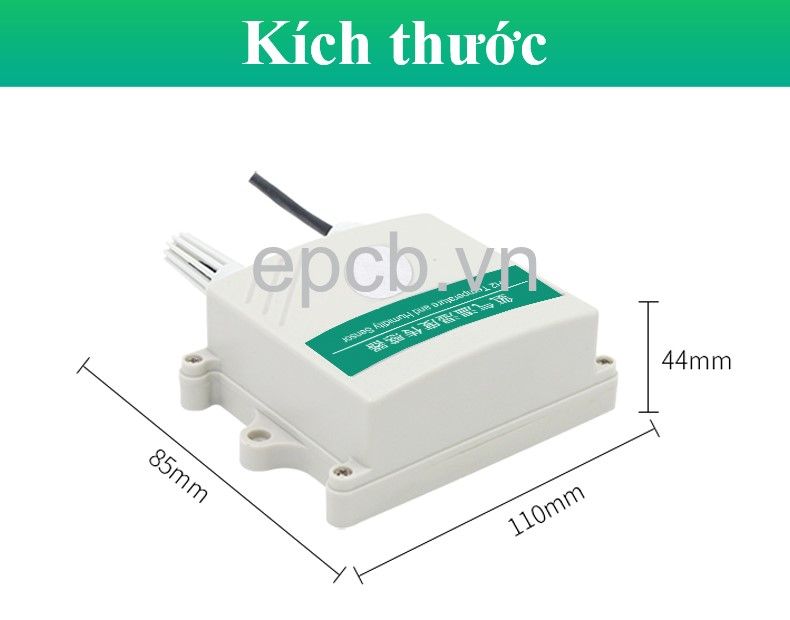

Kích thước

Cảm biến nồng độ hydro H2 RS485 ES-H2-01 (RS485 Modbus RTU)

Thông số kỹ thuật

Nguồn cấp	10 ~ 30V DC
Công suất	0.9W
Tín hiệu đầu ra	RS485 Modbus RTU
Nhiệt độ hoạt động	-20 ~ 50℃
Độ ẩm làm việc	15 ~ 90% RH
Áp suất làm việc	90 ~ 110 Kpa
Phạm vi đo	0 ~ 40000 ppm
Độ chính xác	± 3% FS
Độ phân giải	1ppm
Độ ổn định	≤ 2% giá trị tín hiệu/tháng
Độ lặp lại	≤ 2%
Không trôi	≤ ±20ppm
Thời gian đáp ứng	≤ 60s
Thời gian làm nóng	≥ 5 phút

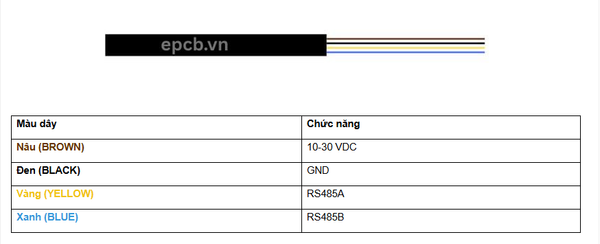

Sơ đồ kết nối:

Cảm biến nồng độ hydro H2 RS485 ES-H2-01 (RS485 Modbus RTU)

Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485

Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.

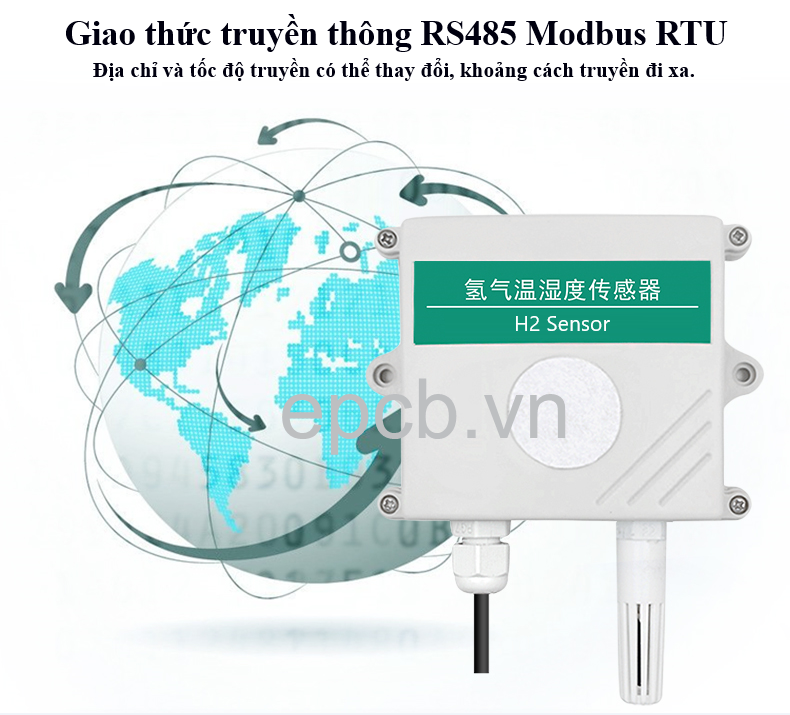

Sử dụng truyền thông RS485 Modbus RTU

Protocol	Baudrates	Data bits	Stop bit	Parity
RS485 Modbus RTU	2400bit/s, 4800bit/s, 9600bit/s có thể thay đổi, mặc định là 4800bit/s	8	1	None

Địa chỉ thanh ghi

Địa chỉ thanh ghi	Địa chỉ cấu hình PLC	Mô tả	Trạng thái	Phạm vi và định nghĩa
0000 H 0002 H	40001 40003	Giá trị nồng độ hydro (H2)	Chỉ đọc	0 ~ 40000 ppm
0038 H	40057	Giá trị hiệu chuẩn hydro	Đọc và ghi	Giá trị hiệu chuẩn
07D0 H	42001	Địa chỉ thiết bị	Đọc và ghi	1 ~ 255 (mặc định 1)
07D1 H	42002	Tốc độ truyền thiết bị	Đọc và ghi
