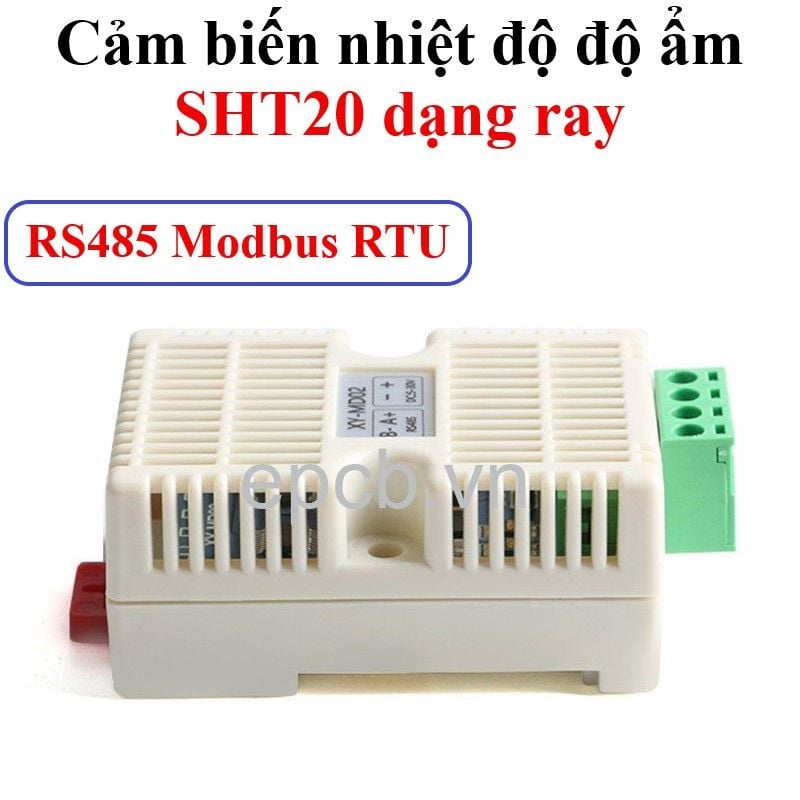

Cảm biến nhiệt độ độ ẩm RS485 Modbus RTU ( SHT20 dạng ray )

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 190,000₫

Cảm biến nhiệt độ độ ẩm RS485 Modbus RTU ( SHT20 dạng ray ) nhiệt độ và độ ẩm bằng cảm biến SHT20. Sau đó truyền qua giao tiếp chuẩn công nghiệp MODBUS RTU – RS485.  (Temperature and Humidity Sensor RS485)

Đáp ứng chuẩn công nghiệp, kết quả đo chính xác và ổn định. Sử dụng chuẩn giao tiếp MODBUS-RTU, nên có thể tương tích với bất kì thiết bị nào sử dụng chung chuẩn này, như PLC. Có thể dùng software để giao tiếp với cảm biến.

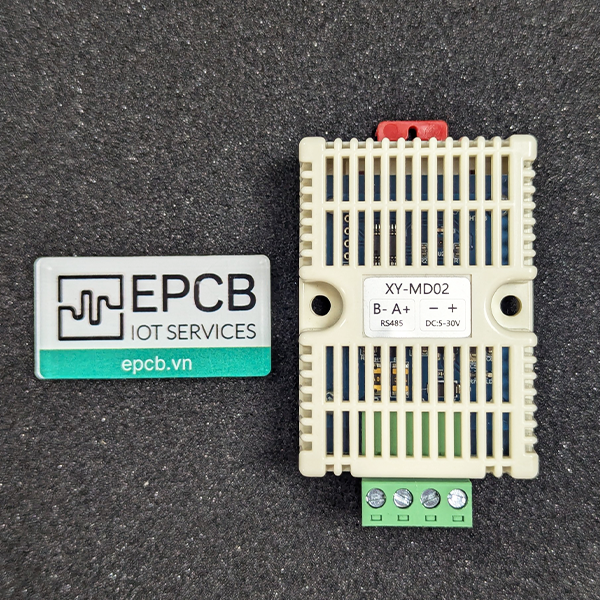

Cảm biến nhiệt độ độ ẩm RS485 Modbus RTU ( SHT20 dạng ray )

Tính Năng Sản Phẩm:

  • Nhiệt độ và độ ẩm transmitter SHT20 cảm biến độ chính xác cao nhiệt độ và độ ẩm giám sát Modbus RS485
  • Sản phẩm này sử dụng chip công nghiệp và cảm biến nhiệt độ và độ ẩm SHT20 để đảm bảo độ tin cậy, độ chính xác và khả năng thay thế lẫn nhau. Áp dụng giao diện phần cứng RS485 ( với thiết kế chống sét ) .
  • Sản phẩm cấp công nghiệp, cảm biến nhiệt độ và độ ẩm SHT20 tốc độ cao, truyền thông RS485;
  • Tốc độ truyền có thể được thiết lập bởi chính nó;

Thông Số Kỹ Thuật:

  • Điện áp làm việc: DC4-30V (tối đa không vượt quá 33V )
  • Công suất tối đa: 0,2W
  • Nhiệt độ làm việc: nhiệt độ -20°C ~ 60°C , độ ẩm 0% RH-100% RH
  • Kiểm soát độ chính xác: nhiệt độ ± 0,3°C (25°C) , độ ẩm ± 3% RH (25°C)
  • Tốc độ truyền: 9600 mặc định (người dùng có thể đặt), dữ liệu 8 bit, 1 điểm dừng, không có độ chẵn lẻ
  • Kích thước: 60 * 30 * 18
  • Giao diện đầu ra: Giao tiếp RS485 ( giao thức MODBUS chuẩnvà giao thức chung tùy chỉnh), xem mô tả giao thức
  • Địa chỉ thiết bị: có thể được đặt 1-247 , mặc định là 1


Cảm biến nhiệt độ độ ẩm RS485 Modbus RTU ( SHT20 dạng ray )

Giao thức truyền thông dữ liệu

Chuẩn giao tiếp mặc định: RS485 MODBUS RTU, 9600bps, Data bits: 8, Stop bit: 1, Parity: None

Địa chỉ thanh ghi

Địa chỉ cấu hình PLC

Mô tả

Trạng thái

0000H

40001

Độ ẩm (Đơn vị: %)

Chỉ đọc

0001H

40002

Nhiệt độ ( Đơn vị: ℃ )

Chỉ đọc

0100H

40101

Địa chỉ thiết bị (1-247)

Mặc định 1

Đọc và Ghi

0101H

40102

Tốc độ truyền Baudrate (2400/4800/9600)

Mặc định 9600

Đọc và Ghi



Ví dụ đọc thông tin nhiệt độ độ ẩm

Đọc thông tin của thiết bị với địa chỉ là 1 (0x01)

Lệnh gửi:

Địa chỉ

1BYTE

Mã chức năng

(1BYTE)

Địa chỉ thanh ghi

(2BYTE)

Số lượng  thanh ghi

(2BYTE)

Kiểm tra CRC (2BYTE)

0x01

0x03

0x00 0x00

0x00 0x02

0xC4 0x0B


Trả về (nhận):

Địa chỉ

Mã chức năng

Số lượng Byte

Giá trị độ ẩm

Giá trị nhiệt độ

Kiểm tra CRC

0x01

0x03

0x00 0x04

0x02 0x92

0xFF 0x9B

0x5A 0x3D



Nhiệt độ: FF9B (Thập lục phân) = -101 => Nhiệt độ: -10.1 oC

Độ ẩm: 0292 (Thập lục phân) = 658 => Độ ẩm: 65.8 %RH



Sản phẩm liên quan: Cảm biến nhiệt độ, độ ẩm RS485 Modbus RTU ES-TH-01
