Name: Cảm biến đo nồng độ Ozon O3 ES-O3-01 (RS485 Modbus RTU)
Brand: Khác
SKU: 1034732664
Price: 2450000 VND
Availability: InStock

Hỗ trợ trực tuyến: 0367939867

Tin tức:

Thiết kế mạch điện tử | Cảm biến độ ẩm công nghiệp | Giải pháp nhà yến 4.0 | Cảm biến công nghiệp

Cảm biến đo nồng độ Ozon O3 ES-O3-01 (RS485 Modbus RTU)

Cảm biến đo nồng độ Ozon O3 ES-O3-01 (RS485 Modbus RTU)

Sản phẩm: 15
Số lượng

Giá chưa bao gồm VAT

Loại thông thường

Đầu dò Kim loại

2,450,000₫

Chi tiết sản phẩm

Cảm biến đo nồng độ Ozon O3 ES-O3-01 (RS485 Modbus RTU) sử dụng đầu dò phát hiện khí O3 có độ nhạy cao và chính xác cao. Có phạm vi đo rộng, độ tuyến tính tốt, dễ sử dụng, dễ cài đặt. Thích hợp cho sử dụng trong nhà và ngoài trời.

Tích hợp ngõ ra RS485 cho phép truyền thông với khoảng cách lên tới hơn 2000 mét, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
Thích hợp cho các ứng dụng: phòng máy tính, nhà kính nông nghiệp, xưởng công nghiệp, hầm đường ống ngầm...các ứng dụng giám sát khí O3

cam-bien-nong-do-o3

Ozon( O3) là một chất oxy hóa mạnh (hơn nhiều so với oxy) và có nhiều ứng dụng trong công nghiệp và tiêu dùng liên quan đến quá trình oxy hóa. Tuy nhiên, cùng một tiềm năng oxy hóa cao này lại gây ra ozon phá hủy các mô niêm mạc và hô hấp ở động vật và cả các mô ở thực vật, trên nồng độ khoảng 0.1 ppm.

cam-bien-es-o3-01

Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor

Đọc và thay đổi thanh ghi RS485 Modbus ES-O3-01 sử dụng Insight Sensor

Vẽ biểu đồ và lưu trữ data logger ES-O3-01 sử dụng Insight Sensor

Đặc trưng:

Cảm biến đo nồng độ Ozone O3 ES-O3-01 (RS485 Modbus RTU)

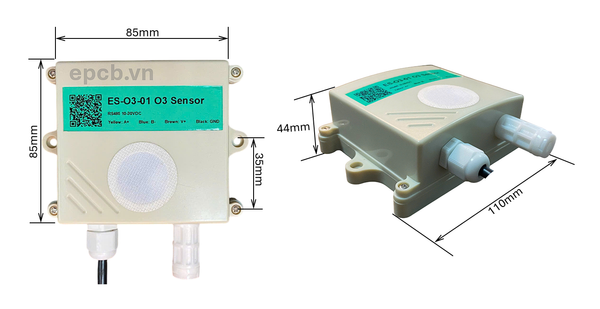

Kích thước

kich-thuoc-es-o3-01

Thông số kỹ thuật

Thông số	Giá trị
Nguồn cấp	10–30V DC
Công suất tiêu thụ trung bình	0.1 W
Tín hiệu đầu ra	RS-485 (Modbus-RTU)
Dải đo Ozone	0–10 ppm, 0–100 ppm, 0–1000 ppm
Nhiệt độ làm việc	−10°C đến 55°C
Độ ẩm làm việc	15%RH – 90%RH (không ngưng tụ)
Áp suất làm việc	91–111 kPa
Chu kỳ làm mới dữ liệu	1 giây
Độ lặp lại	≤2%
Độ ổn định	≤7% giá trị tín hiệu/năm
Thời gian đáp ứng	≤35 giây
Thời gian làm nóng (Warm-up)	0–10 ppm / 0–100 ppm: ≥5 phút
Thời gian làm nóng (Warm-up)	0–1000 ppm: ≥12 giờ
Độ phân giải	0–10 ppm: 0.01 ppm
	0–1000 ppm: 1 ppm
	0–100 ppm: • Cảm biến tích hợp: 0.1 ppm • Module ngoài: 1 ppm
Độ chính xác	0–10 ppm: ±7% FS (tại 5 ppm, 25°C, 50%RH)
	0–10 ppm (độ chính xác cao): ±6% FS (tại 5 ppm, 25°C, 50%RH)
	0–100 ppm: ±6% FS (tại 50 ppm, 25°C, 50%RH)
	0–1000 ppm: ±12% FS (tại 500 ppm, 25°C, 50%RH)
Độ trôi điểm 0 (Zero Drift)	±1% FS

Sơ đồ kết nối

kich-thuoc-es-o3-01

Màu dây	Chức năng
Brown (Nâu)	VCC
Black (Đen)	GND
Yellow (Vàng)	A+/TX
Blue (Xanh dương)	B-/RX

Giao thức truyền thông dữ liệu

Protocol	Baudrates	Data bits	Stop bit	Parity
RS485 Modbus RTU	2400bps / 4800bps / 9600bps có thể thay đổi. Mặc định sẽ là 4800bps	8	1	None

Bảng địa chỉ thanh ghi

Địa chỉ thanh ghi	Địa chỉ PLC/Group	Nội dung	Mã hàm hỗ trợ	Mô tả / Phạm vi giá trị
0000H	40001	Giá trị nồng độ ozone (Thanh ghi 0 và thanh ghi 2 giống nhau)	0x03 / 0x04	0–10 ppm: giá trị ×100 0–100 ppm: giá trị ×10 Đầu dò ngoài và 0–1000 ppm: giá trị thực
0002H	40003	Giá trị nồng độ ozone (như mô tả ở trên)	0x03 / 0x04	Giống như trên
0038H	40057	Giá trị hiệu chuẩn ozone	0x03 / 0x06	Quy tắc hệ số nhân giống như giá trị nồng độ ozone
07D0H	42001	Địa chỉ thiết bị	0x03 / 0x06	1–254 (Mặc định nhà máy = 1)
07D1H	42002	Tốc độ baud của thiết bị	0x03 / 0x06	0 = 2400, 1 = 4800, 2 = 9600, 3 = 19200, 4 = 38400, 5 = 57600, 6 = 115200

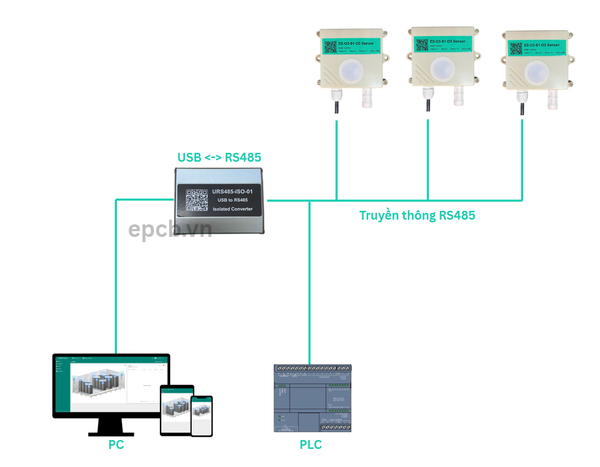

Sơ đồ kết nối hệ thống

Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485

Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.

so-do-he-thong

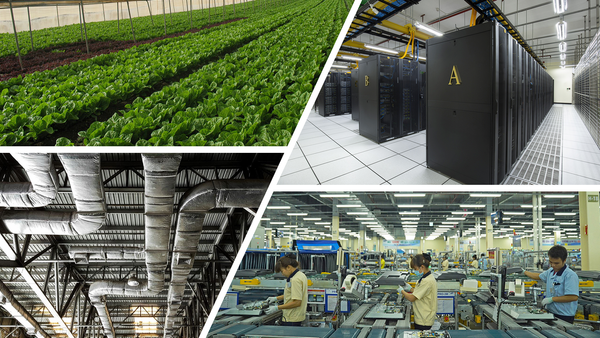

Ứng dụng

ung-dung

Cảm biến O₃ được sử dụng để phát hiện và đo nồng độ ozone trong không khí nhằm bảo đảm an toàn con người, thú nuôi và thiết bị, đồng thời tối ưu hóa các quá trình xử lý. Ứng dụng điển hình bao gồm: giám sát chất lượng không khí trong nhà máy, kho lạnh và khu công nghiệp; đảm bảo an toàn khi vận hành máy phát ozone hoặc hệ thống khử khuẩn bằng ozone; kiểm soát nồng độ trong hệ thống xử lý nước và bể bơi; theo dõi môi trường trong trại chăn nuôi và nhà kính nông nghiệp để tránh stress cho động vật/cây trồng; và tích hợp vào hệ thống tòa nhà thông minh (BMS) để điều khiển thông gió và cảnh báo tự động khi nồng độ vượt ngưỡng an toàn.

Tài liệu kỹ thuật
