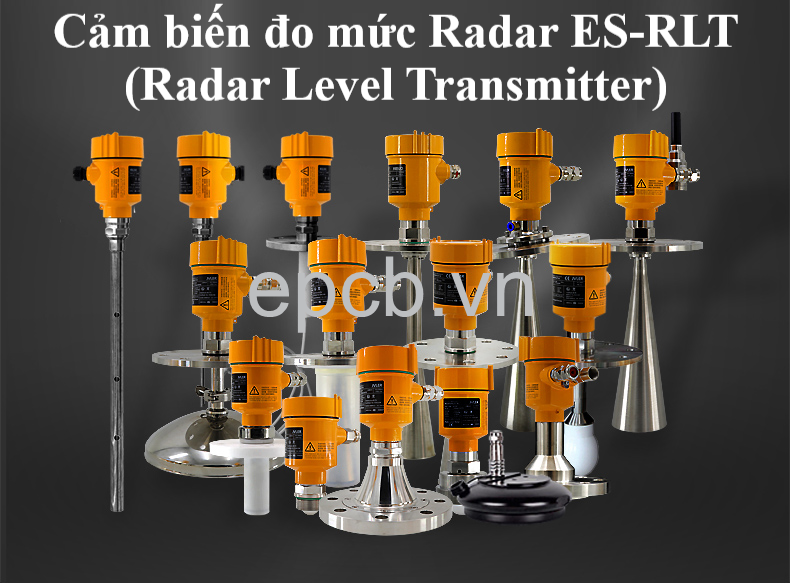

Cảm biến đo mức radar ES-RLT (Radar Level Transmitter) sử dụng sóng radar để đo khoản cách, cảm biến phát sóng, sau đó chạm vật cản và dội lại cảm biến, dựa vào khoản thời gian phát sóng và nhận sóng, cảm biến sẽ tính ra khoản cách từ cảm biến đến vật liệu.
- Cảm biến dùng để đo khoản cách với độ sâu trung bình và lớn, được sử dụng rộng rãi trong tàu chứa hàng, bồn silo, thùng chứa.
- Phép đo của cảm biến có độ chính xác rất cao, không bị ảnh hưởng bởi áp suất, nhiệt độ, thuộc tính vật lý của môi chất.
Ưu điểm và ứng dụng:
- Tần số hoạt động của radar càng cao thì bước sóng sóng điện từ càng ngắn. Càng dễ có phản xạ tốt hơn trên bề mặt rắn nghiêng Chiều rộng chùm tia hẹp có thể tránh chướng ngại vật một cách hiệu quả, và tần số cao cũng có thể làm cho radar sử dụng ăng ten nhỏ hơn.
- Giảm hiện tượng mất sóng trong phép đo mà môi trường có bụi cao.
- Sử dụng tần số trung và tần số cao có thể cung cấp các phép đo chính xác và đáng tin cậy, đồng thời cũng được sử dụng tốt trong các môi trường sử dụng bột PP và bột PE trong công nghiệp hóa chất.
- Sử dụng để đo mức vật chất trong bồn với khoản cách lớn 50-100 mét.

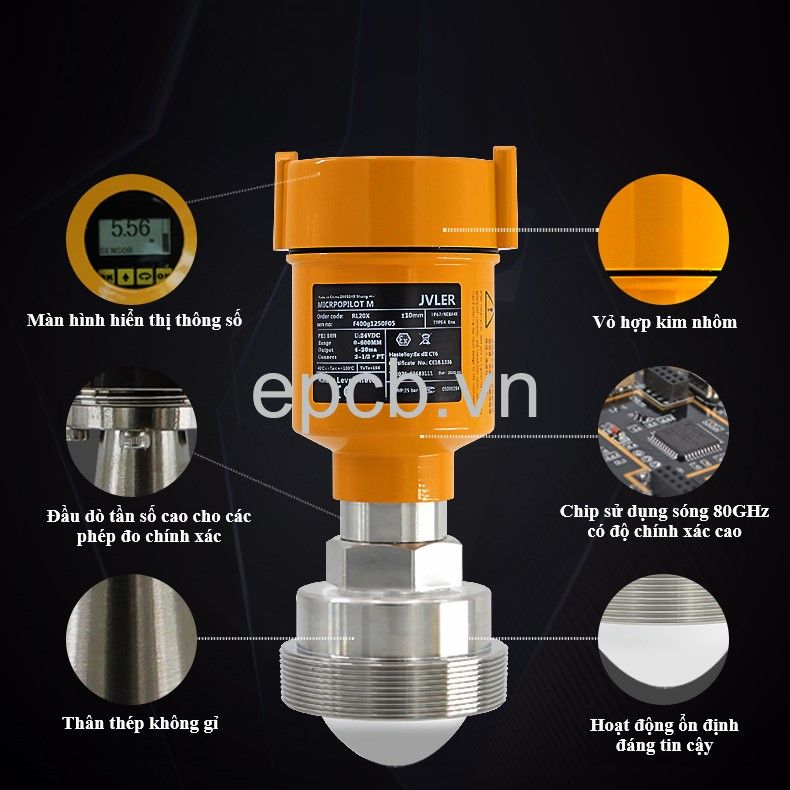

Đặc điểm thiết kế cảm biến:

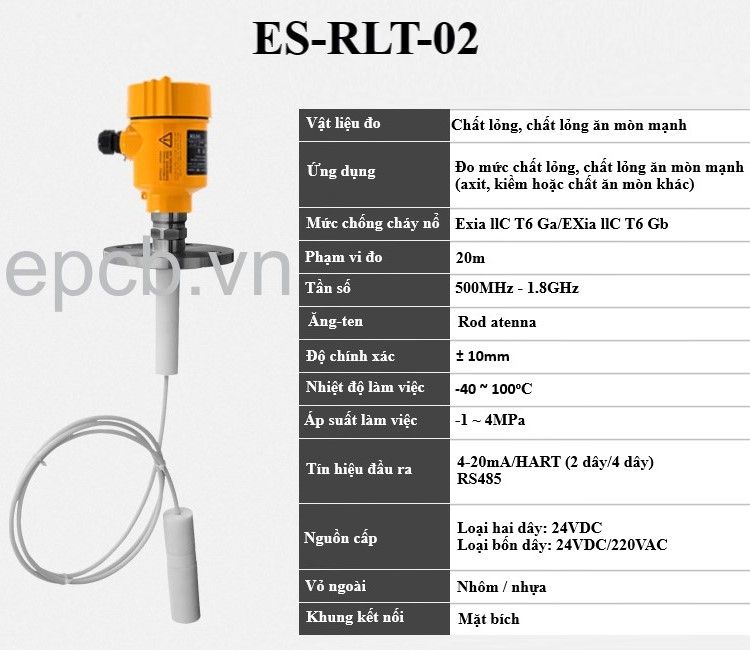

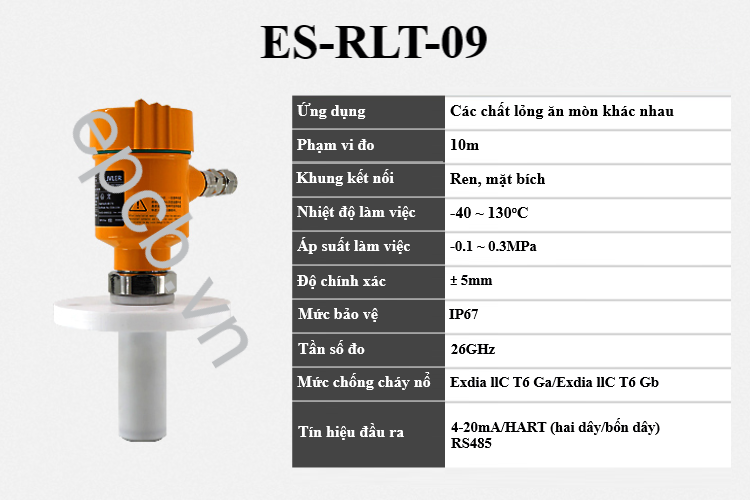

Thông số kỹ thuật tương ứng từng loại cảm biến:
Register Map cho giao tiếp RS485:
1. Cấu hình RS485 mặc định:
Baud rate: 9600
Data format: RTU 8N1
Validate: CRC16 polynomial A001
Slave address (ID): 1 - 127 (Mặc định là 1)
2. Register address 0x0000~0x0008:
| Register Adress | Description | Function |
| 0x0000 | Measure the air height in centimeters | 0x03 |
| 0x0001 | Measure the air height in millimeters | 0x03 |
| 0x0002 | Measuring position height in centimeters | 0x03 |
| 0x0003 | Measuring bit height in millimeters | 0x03 |
| 0x0004 | Measurement status, hexadecimal signal strength | 0x03 |
| 0x0005 | Measuring range in cm | 0x03, 0x06 |
| 0x0006 | Blind area in cm | 0x03, 0x06 |
| 0x0007 | Low adjustment unit cm | 0x03, 0x06 |
| 0x0008 | High adjustment unit cm | 0x03, 0x06 |
Video Sản Phẩm:
