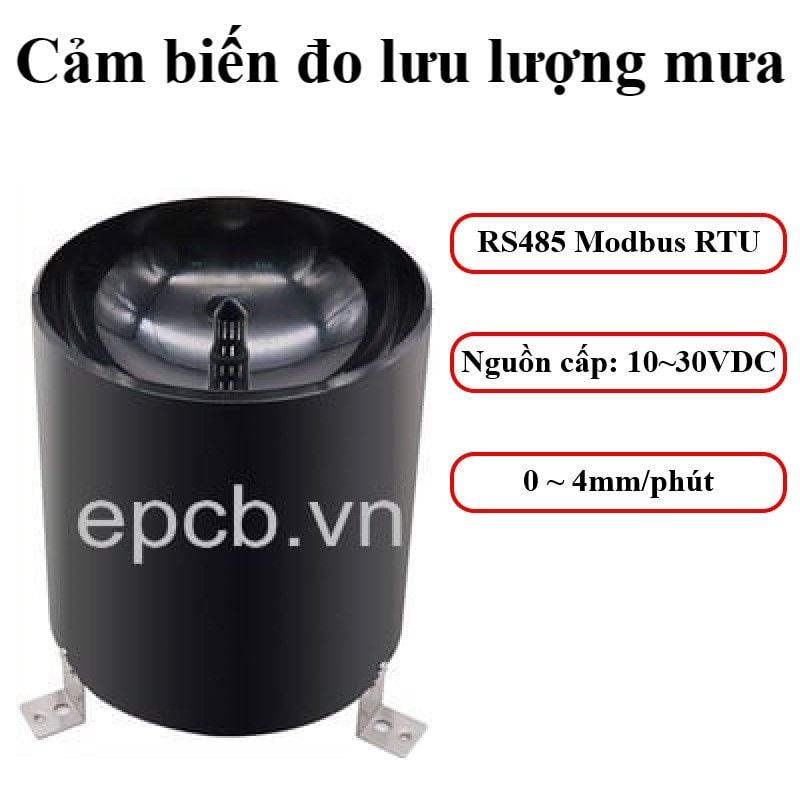

Cảm biến đo lưu lượng mưa rainfall ES-RAINF-01 ( RS485 Modbus RTU ) là một thiết bị khí tượng thủy văn được sử dụng để đo lượng mưa. Tín hiệu xung lượng mưa được chuyển đổi thành giao tiếp RS485 Modbus RTU
Đầu ra đáp ứng nhu cầu truyền tải, xử lý, hiển thị thông tin,...đọc trực tiếp dữ liệu, không cần thao tác lần 2.
- Cảm biến bao gồm bộ phận thu mưa và các bộ phận đo. Miệng chịu mưa sử dụng cỡ nòng φ110mm.

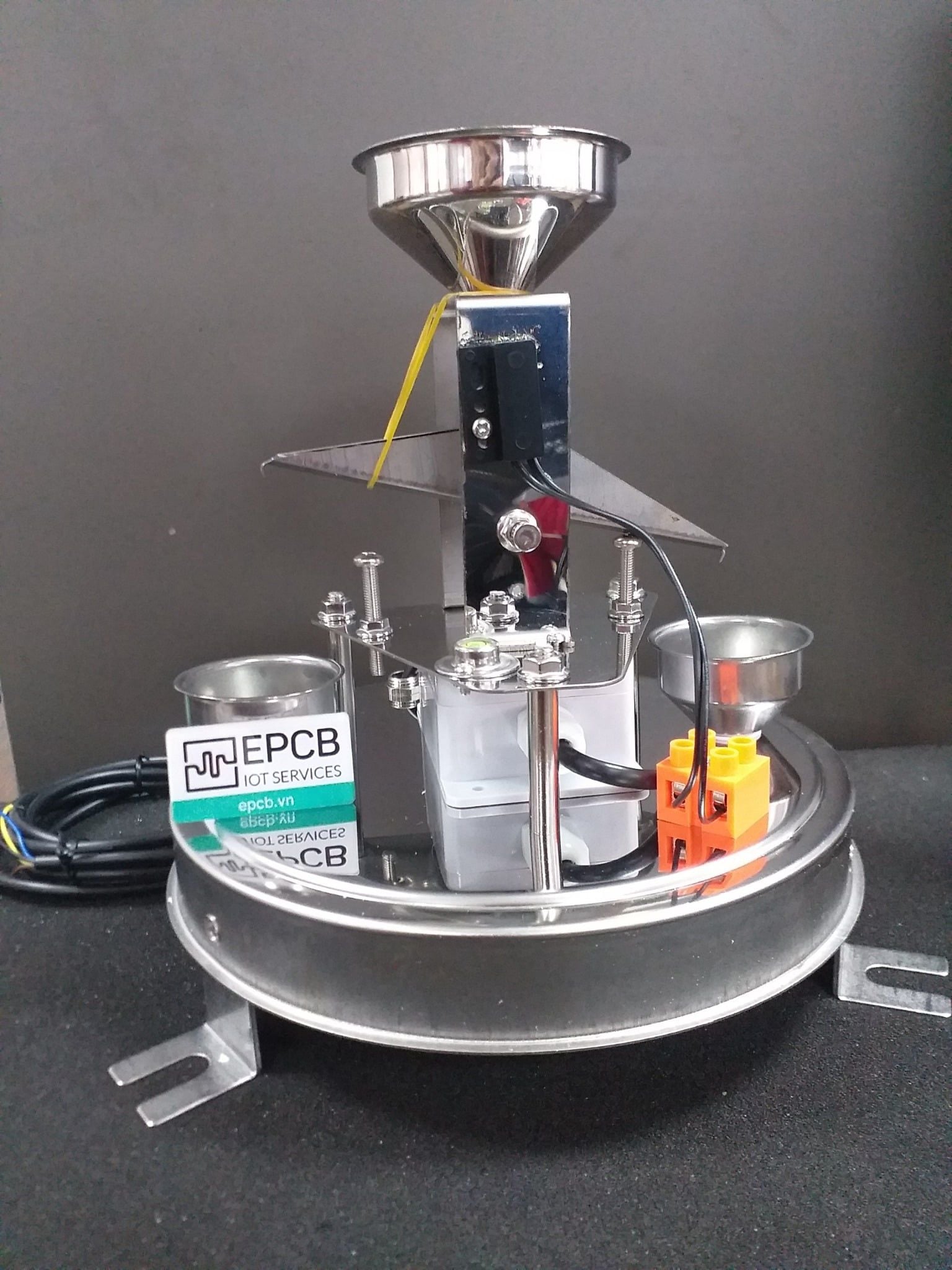

- Lượng nước được đo một lần. Thành phần cốt lõi: Sử dụng thiết kế ba chiều được sắp xếp hợp lý, làm cho đầu xô nghiêng.
- Giúp mượt mà hơn và có các chức năng tự làm sạch bụi và dễ dàng vệ sinh.
- Tích hợp ngõ ra RS485 cho phép truyền với khoảng cách lên tới hơn 1000 mét, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...

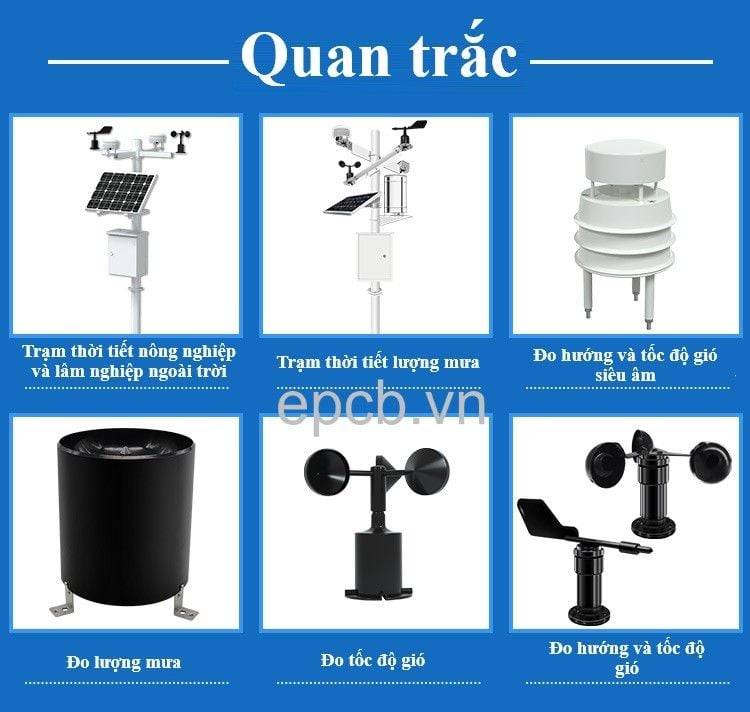

Được sử dụng rộng rãi trong các bộ phận liên quan như trạm (trạm) khí tượng, trạm thủy văn, nông lâm nghiệp, quốc phòng, trạm quan trắc thực địa.
Tính năng
- Kích thước nhỏ và cài đặt dễ dàng
- Độ chính xác cao và ổn định tốt

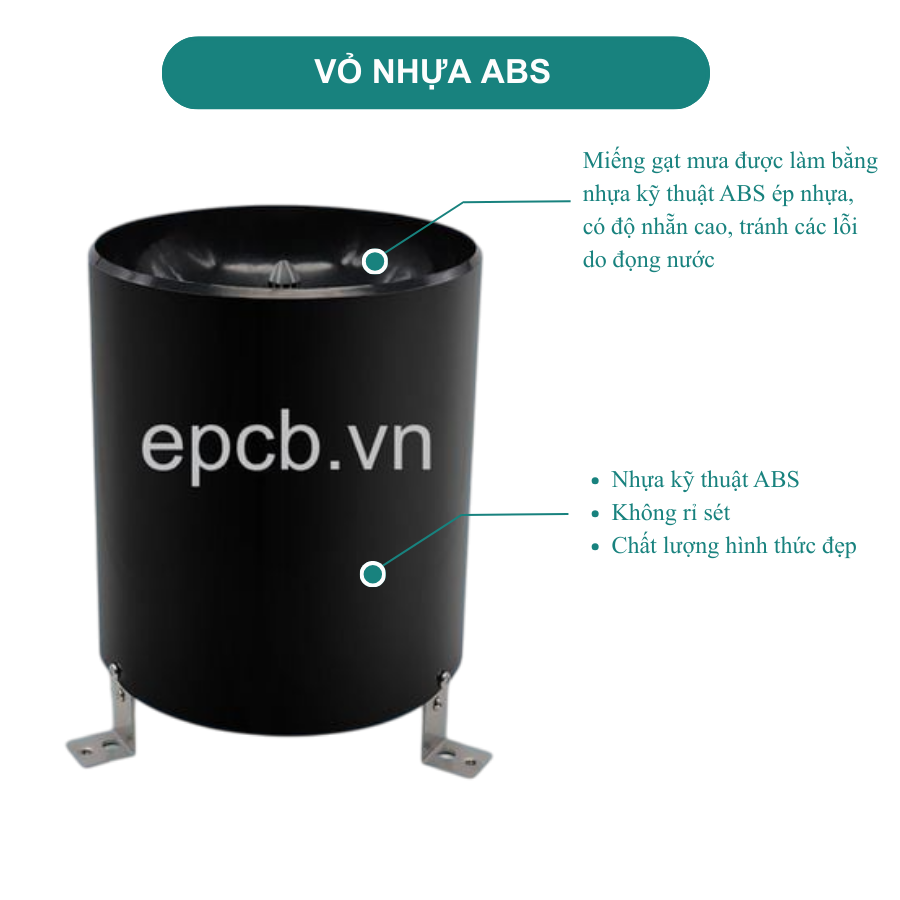

- Vỏ thiết bị được làm bằng nhựa kỹ thuật ABS, không rỉ sét, chất lượng hình thức đẹp.
- Miệng gạt mưa được làm bằng nhựa kỹ thuật ABS ép nhựa, có độ nhẵn cao, tránh các lỗi do đọng nước.

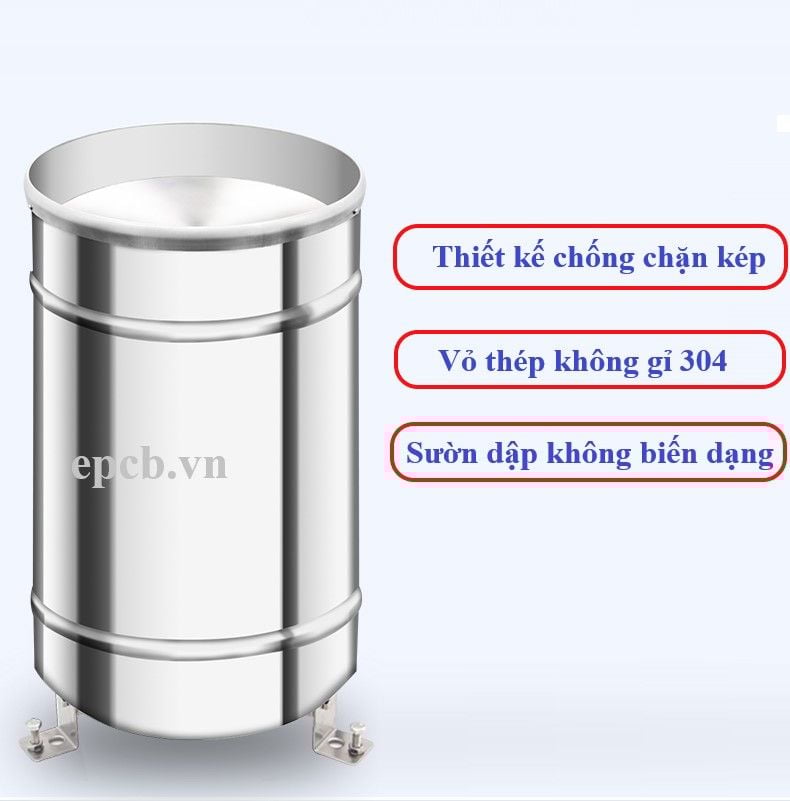

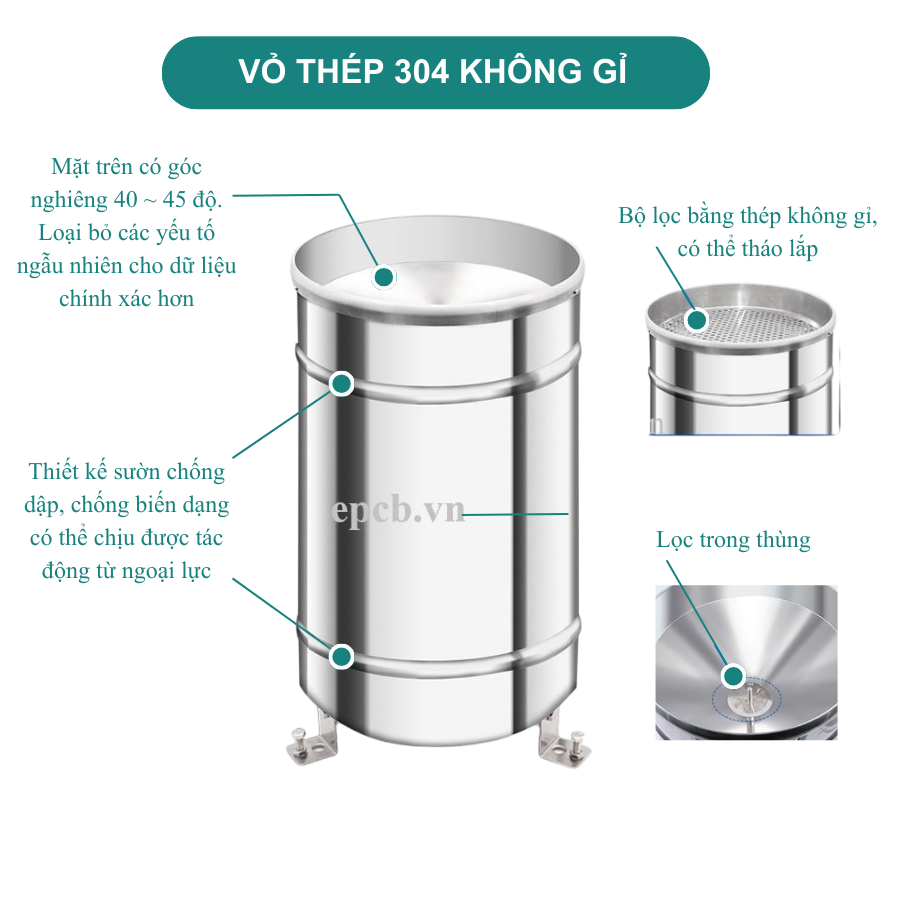

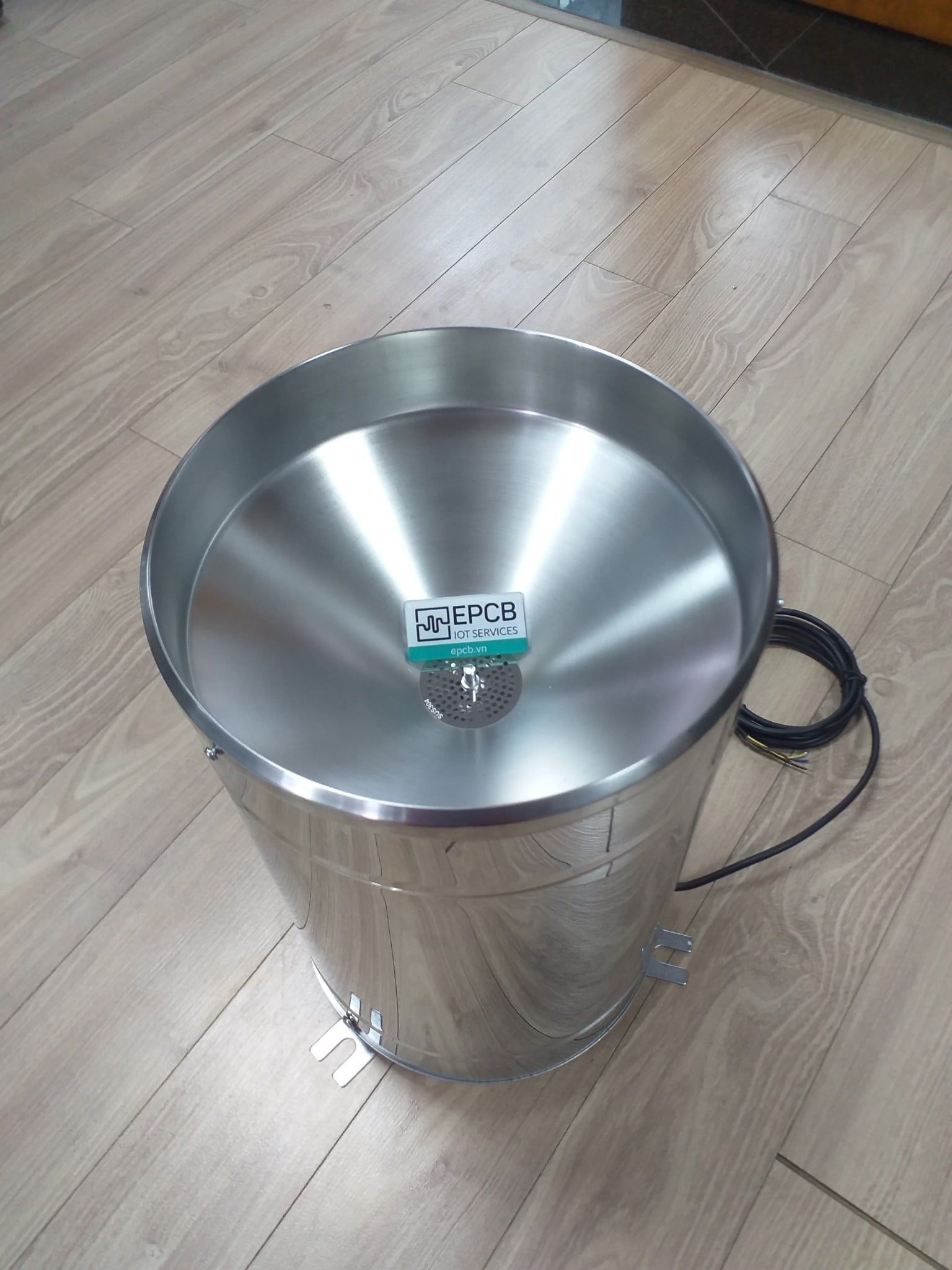

Loại vỏ kim loại
- Vỏ đươc làm thép không gỉ 304 bền bỉ hơn, có thiết kế chống chặn kép.
- Thiết kế sườn chống dập, chống biến dạng có thể chịu được tác động từ ngoại lực.
- Mặt trên có góc nghiêng 40 ~ 45o. Loại bỏ các yếu tố ngẫu nhiên cho dữ liệu chính xác hơn.

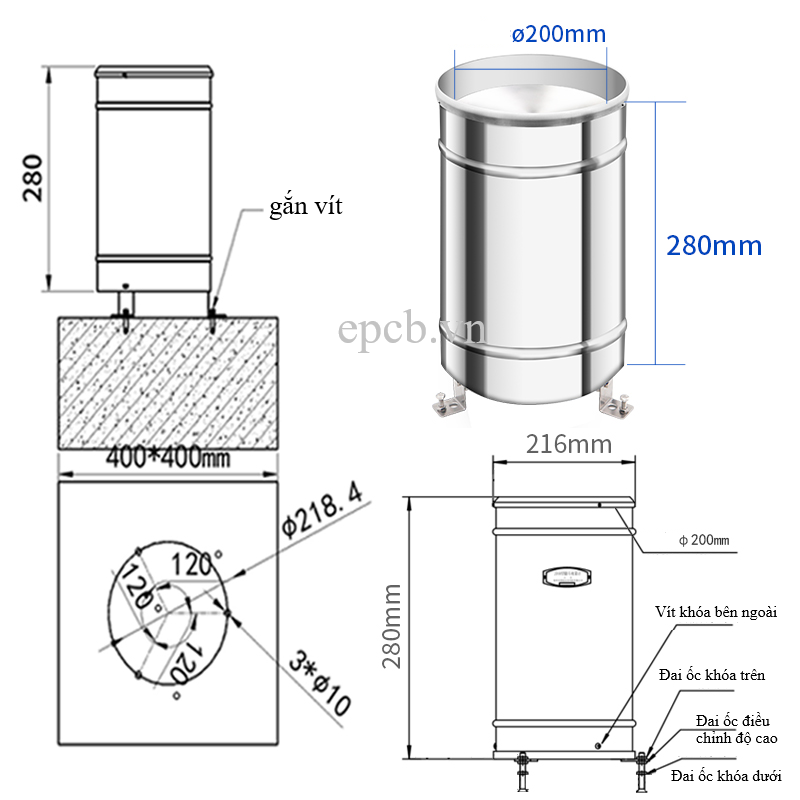

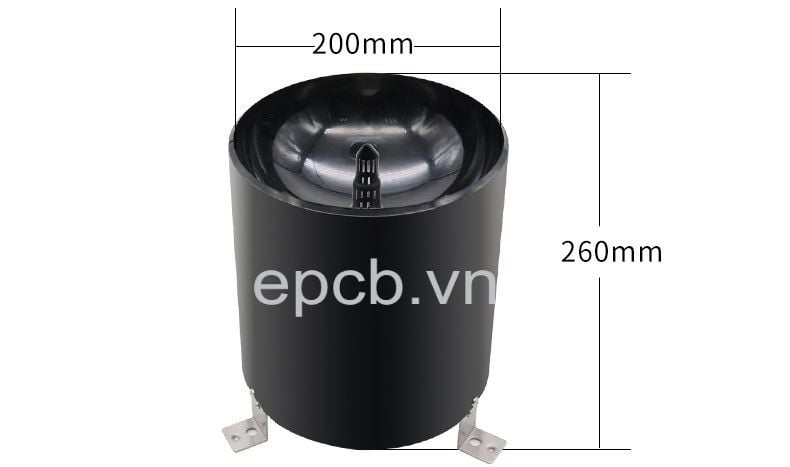

Kích thước và cấu tạo
Thông số kỹ thuật
Nguồn cung cấp | DC10 ~ 30V |
Đường kính thùng đo mưa | Φ110mm |
Ngõ ra | RS485 Modbus RTU |
Nhiệt độ hoạt động | 0 ～ 50 ℃ |
Độ ẩm làm việc | <95% (40 ℃) |
Nhiệt độ bảo quản | -40 ～ 125 ° C |
Độ ẩm bảo quản | ＜ 80% (không ngưng tụ) |
Độ chính xác | ≤ ± 3% |
Phạm vi cường độ mưa | 0mm ～ 4mm / phút |

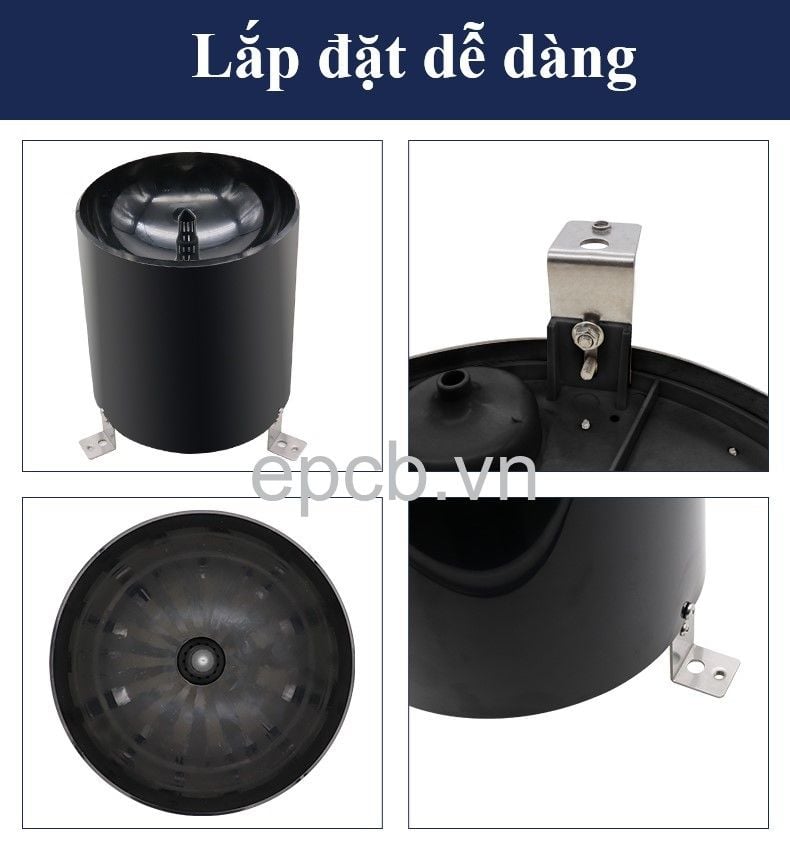

Dễ dàng lắp đặt
Ứng dụng
Sử dụng truyền thông RS485 Modbus RTU
Protocol | Baudrates | Data bits | Stop bit | Parity |
RS485 MODBUS RTU | 2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 4800bps | 8 | 1 | None |
Địa chỉ thanh ghi
Địa chỉ thanh ghi | Địa chỉ cấu hình PLC | Mô tả | Trạng thái | Phạm vi và định nghĩ |
0000H | 40001 | Giá trị lượng mưa | Đọc và Ghi | Giá trị lượng mưa đọc được lớn gấp 10 lần giá trị thực |
07D0H | 42001 | Địa chỉ thiết bị | Đọc và Ghi | 1 – 255 ( Mặc đinh là 1) |
07D1H | 42002 | Tốc độ truyền của thiết bị | Đọc và Ghi | 0 nghĩa là 2400 1 nghĩa là 4800 2 nghĩa là 9600 |
