Cảm biến chuyển động rung ngõ ra RS485 Modbus RTU ES-VS-01

Cảm biến chuyển động rung ngõ ra RS485 Modbus RTU ES-VS-01

Sản phẩm: 7
Số lượng

Giá chưa bao gồm VAT

RS485 có từ tính 10-1600Hz

RS485 đế ren 10-1600Hz

RS485 có từ tính 10-5000Hz

RS485 đế ren 10-5000Hz

Liên hệ

Chi tiết sản phẩm

Cảm biến chuyển động rung ngõ ra RS485 Modbus RTU ES-VS-01 (Vibration Sensor) là một loại thiết bị điện tử có khả năng đo lường nhiệt độ, độ rung động hoặc dịch chuyển của một các vật xung quanh. Cảm biến rung có thể được sử dụng trong sản xuất công nghiệp và trong đời sống như một giải pháp bảo vệ an ninh.

Thiết bị này được tích hợp với công nghệ cảm biến chuyển động độ chính xác cao, kết hợp với giao thức truyền thông RS485 Modbus RTU, giúp dễ dàng tích hợp vào các hệ thống giám sát và kiểm soát tự động.

cam-bien-rung

Tính năng

Đo lường chính xác: Thiết bị có khả năng đo lường chuyển động rung và cung cấp dữ liệu chính xác về mức độ và tần suất của các chuyển động rung trong môi trường, bên cạnh đó cung cấp khả năng đo nhiệt độ bề mặt thiết bị.
Giao thức truyền thông Modbus RTU: Sử dụng giao thức truyền thông chuẩn Modbus RTU thông qua kết nối RS485, giúp dễ dàng tích hợp với các hệ thống giám sát và kiểm soát tự động.

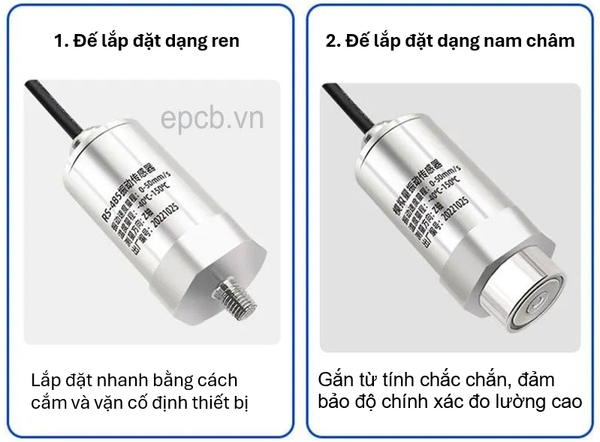

Dễ dàng lắp đặt và cấu hình: Thiết bị được thiết kế 2 phương pháp lắp đặt bằng ren hoặc nam châm, hỗ trợ nhiều thiết bị và bề mặt do lường.

2-bien-the

Độ chính xác cao: Thiết bị được thiết kế với công nghệ cảm biến chuyển động chính xác, giúp cung cấp dữ liệu đáng tin cậy cho các ứng dụng đòi hỏi độ chính xác cao.
Độ tin cậy và ổn Định: Thiết bị được xây dựng với chất lượng cao, độ bền và ổn định, giúp hoạt động liên tục mà không gặp sự cố đột ngột.
Tiết kiệm năng lượng: Sử dụng công nghệ tiết kiệm năng lượng, giúp giảm thiểu tiêu hao điện năng và tối ưu hóa hiệu suất làm việc.

cam-bien-rung

Thông số kỹ thuật

Thông số	Giá trị
Nguồn cấp	DC 10–30V
Công suất tiêu thụ	0.3W (tại DC 24V)
Cấp bảo vệ	IP68
Tiêu chuẩn phòng chống nổ	Ex ia IIC T4 Ga; Ex ia IIIC T200 130℃ Da
Dải tần số (Hz)	10–1600 hoặc 10–5000
Hướng đo rung	Một trục hoặc ba trục
Nhiệt độ hoạt động	-40℃ đến +80℃, 0%RH–80%RH
Dải đo vận tốc rung (mm/s)	0–50 mm/s
Độ chính xác vận tốc rung	<1% (tại 160 Hz, 10 mm/s)
Độ phân giải vận tốc rung	0.1 mm/s
Dải đo dịch chuyển rung (μm)	0–5000 μm
Độ chính xác dịch chuyển rung	<1% (tại 40 Hz, 400 μm)
Độ phân giải dịch chuyển rung	0.1 μm
Dải đo gia tốc rung	±16 g (g = 9.8 m/s²)
Độ chính xác gia tốc rung	<1% (tại 160 Hz, 10 m/s²)
Độ phân giải gia tốc	0.1 m/s²
Dải đo nhiệt độ bề mặt (℃)	-40 đến +80℃
Độ phân giải nhiệt độ	0.1℃
Tín hiệu đầu ra	RS-485
Chu kỳ đo	Thời gian thực

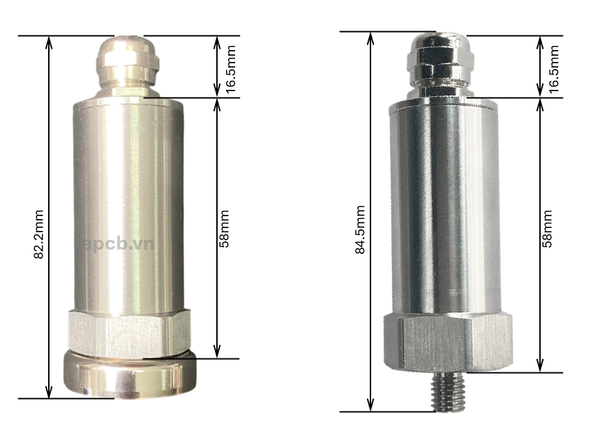

Kích thước

kich-thuoc

Sơ đồ kết nối dây cảm biến

so-do-rs485

Màu dây	Chức năng
Nâu (Brown)	VCC
Đen (Black)	GND
Vàng (Yellow) / Xanh lá (Green)	RS485 A
Xanh dương (Blue)	RS485 B

Giao thức truyền thông

Giao thức	Baudrate	Data bits	Stop bits	Parity
RS485 (Modbus RTU)	2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps)	8	1	None

Bảng thanh ghi (Register Map)

Cảm biến 1 trục

Địa chỉ thanh ghi	Địa chỉ PLC/SCADA	Nội dung	Chức năng hỗ trợ	Mô tả
0000H	40001	Nhiệt độ	0x03 / 0x04	Giá trị đo nhiệt độ (x10)
0001H	40002	Tốc độ	0x03 / 0x04	Giá trị đo tốc độ (x10)
0002H	40003	Độ dịch chuyển	0x03 / 0x04	Giá trị đo độ dịch chuyển (x10)
0003H	40004	Gia tốc	0x03 / 0x04	Giá trị đo gia tốc (x10)
0021H	40034	Tần số rung	0x03 / 0x04	Tần số rung (kiểu float)
0022H	40035	Tần số rung	0x03 / 0x04	Tần số rung (kiểu float)
0050H	40081	Giá trị hiệu chuẩn nhiệt độ	0x03 / 0x04 / 0x06	Giá trị số nguyên (x10)
005CH	40093	Hệ số A nhiệt độ	0x03 / 0x04 / 0x10	Hệ số A (kiểu float)
005DH	40094	Hệ số A nhiệt độ	0x03 / 0x04 / 0x10	Hệ số A (kiểu float)
005EH	40095	Hệ số B nhiệt độ	0x03 / 0x04 / 0x10	Hệ số B (kiểu float)
005FH	40096	Hệ số B nhiệt độ	0x03 / 0x04 / 0x10	Hệ số B (kiểu float)
0068H	40105	Hệ số A tốc độ	0x03 / 0x04 / 0x10	Hệ số A (kiểu float)
0069H	40106	Hệ số A tốc độ	0x03 / 0x04 / 0x10	Hệ số A (kiểu float)
006AH	40107	Hệ số B tốc độ	0x03 / 0x04 / 0x10	Hệ số B (kiểu float)
006BH	40108	Hệ số B tốc độ	0x03 / 0x04 / 0x10	Hệ số B (kiểu float)
0074H	40117	Hệ số A dịch chuyển	0x03 / 0x04 / 0x10	Hệ số A (kiểu float)
0075H	40118	Hệ số A dịch chuyển	0x03 / 0x04 / 0x10	Hệ số A (kiểu float)
0076H	40119	Hệ số B dịch chuyển	0x03 / 0x04 / 0x10	Hệ số B (kiểu float)
0077H	40120	Hệ số B dịch chuyển	0x03 / 0x04 / 0x10	Hệ số B (kiểu float)
0080H	40129	Hệ số A gia tốc	0x03 / 0x04 / 0x10	Hệ số A (kiểu float)
0081H	40130	Hệ số A gia tốc	0x03 / 0x04 / 0x10	Hệ số A (kiểu float)
0082H	40131	Hệ số B gia tốc	0x03 / 0x04 / 0x10	Hệ số B (kiểu float)
0083H	40132	Hệ số B gia tốc	0x03 / 0x04 / 0x10	Hệ số B (kiểu float)
07D0H	42001	Địa chỉ thiết bị	0x03 / 0x04 / 0x06	Giá trị từ 1~254 (mặc định: 1)
07D1H	42002	Tốc độ baud	0x03 / 0x04 / 0x06	0: 2400, 1: 4800, ..., 7: 1200 bps
0FA0H	44001	Giá trị nhiệt độ	0x03 / 0x04	Giá trị đo nhiệt độ (x10)

Cảm biến 3 trục

Địa chỉ thanh ghi (Hex)	Địa chỉ PLC	Nội dung	Function Code hỗ trợ	Giải thích
0000H	40001	Nhiệt độ	0x03 / 0x04	Giá trị nhiệt độ (nhân 10)
0001H	40002	Vận tốc trục X	0x03 / 0x04	Giá trị vận tốc X (nhân 10)
0002H	40003	Vận tốc trục Y	0x03 / 0x04	Giá trị vận tốc Y (nhân 10)
0003H	40004	Vận tốc trục Z	0x03 / 0x04	Giá trị vận tốc Z (nhân 10)
0004H	40005	Dịch chuyển trục X	0x03 / 0x04	Giá trị dịch chuyển X (nhân 10)
0005H	40006	Dịch chuyển trục Y	0x03 / 0x04	Giá trị dịch chuyển Y (nhân 10)
0006H	40007	Dịch chuyển trục Z	0x03 / 0x04	Giá trị dịch chuyển Z (nhân 10)
0009H	40010	Phiên bản thiết bị	0x03 / 0x04	Mã phiên bản phần mềm
000AH	40011	Gia tốc trục X	0x03 / 0x04	Giá trị gia tốc X (nhân 10)
000BH	40012	Gia tốc trục Y	0x03 / 0x04	Giá trị gia tốc Y (nhân 10)
000CH	40013	Gia tốc trục Z	0x03 / 0x04	Giá trị gia tốc Z (nhân 10)
0021H	40034	Tần số rung trục X	0x03 / 0x04	Float
0022H	40035	Tần số rung trục X	0x03 / 0x04	Float
0023H	40036	Tần số rung trục Y	0x03 / 0x04	Float
0024H	40037	Tần số rung trục Y	0x03 / 0x04	Float
0025H	40038	Tần số rung trục Z	0x03 / 0x04	Float
0026H	40039	Tần số rung trục Z	0x03 / 0x04	Float
0050H	40081	Giá trị hiệu chuẩn nhiệt độ	0x03 / 0x04 / 0x06	Số nguyên (nhân 10)
005CH	40093	Hệ số A nhiệt độ	0x03 / 0x04 / 0x10	Float
005DH	40094	Hệ số A nhiệt độ	0x03 / 0x04 / 0x10	Float
005EH	40095	Hệ số B nhiệt độ	0x03 / 0x04 / 0x10	Float
005FH	40096	Hệ số B nhiệt độ	0x03 / 0x04 / 0x10	Float
0060H	40097	Hệ số A vận tốc X	0x03 / 0x04 / 0x10	Float
0061H	40098	Hệ số A vận tốc X	0x03 / 0x04 / 0x10	Float
0062H	40099	Hệ số B vận tốc X	0x03 / 0x04 / 0x10	Float
0063H	40100	Hệ số B vận tốc X	0x03 / 0x04 / 0x10	Float
0064H	40101	Hệ số A vận tốc Y	0x03 / 0x04 / 0x10	Float
0065H	40102	Hệ số A vận tốc Y	0x03 / 0x04 / 0x10	Float
0066H	40103	Hệ số B vận tốc Y	0x03 / 0x04 / 0x10	Float
0067H	40104	Hệ số B vận tốc Y	0x03 / 0x04 / 0x10	Float
0068H	40105	Hệ số A vận tốc Z	0x03 / 0x04 / 0x10	Float
0069H	40106	Hệ số A vận tốc Z	0x03 / 0x04 / 0x10	Float
006AH	40107	Hệ số B vận tốc Z	0x03 / 0x04 / 0x10	Float
006BH	40108	Hệ số B vận tốc Z	0x03 / 0x04 / 0x10	Float
006CH	40109	Hệ số A dịch chuyển X	0x03 / 0x04 / 0x10	Float
006DH	40110	Hệ số A dịch chuyển X	0x03 / 0x04 / 0x10	Float
006EH	40111	Hệ số B dịch chuyển X	0x03 / 0x04 / 0x10	Float
006FH	40112	Hệ số B dịch chuyển X	0x03 / 0x04 / 0x10	Float
0070H	40113	Hệ số A dịch chuyển Y	0x03 / 0x04 / 0x10	Float
0071H	40114	Hệ số A dịch chuyển Y	0x03 / 0x04 / 0x10	Float
0072H	40115	Hệ số B dịch chuyển Y	0x03 / 0x04 / 0x10	Float
0073H	40116	Hệ số B dịch chuyển Y	0x03 / 0x04 / 0x10	Float
0074H	40117	Hệ số A dịch chuyển Z	0x03 / 0x04 / 0x10	Float
0075H	40118	Hệ số A dịch chuyển Z	0x03 / 0x04 / 0x10	Float
0076H	40119	Hệ số B dịch chuyển Z	0x03 / 0x04 / 0x10	Float
0077H	40120	Hệ số B dịch chuyển Z	0x03 / 0x04 / 0x10	Float
0078H	40121	Hệ số A gia tốc X	0x03 / 0x04 / 0x10	Float
0079H	40122	Hệ số A gia tốc X	0x03 / 0x04 / 0x10	Float
007AH	40123	Hệ số B gia tốc X	0x03 / 0x04 / 0x10	Float
007BH	40124	Hệ số B gia tốc X	0x03 / 0x04 / 0x10	Float
007CH	40125	Hệ số A gia tốc Y	0x03 / 0x04 / 0x10	Float
007DH	40126	Hệ số A gia tốc Y	0x03 / 0x04 / 0x10	Float
007EH	40127	Hệ số B gia tốc Y	0x03 / 0x04 / 0x10	Float
007FH	40128	Hệ số B gia tốc Y	0x03 / 0x04 / 0x10	Float
0080H	40129	Hệ số A gia tốc Z	0x03 / 0x04 / 0x10	Float
0081H	40130	Hệ số A gia tốc Z	0x03 / 0x04 / 0x10	Float
0082H	40131	Hệ số B gia tốc Z	0x03 / 0x04 / 0x10	Float
0083H	40132	Hệ số B gia tốc Z	0x03 / 0x04 / 0x10	Float
07D0H	42001	Địa chỉ thiết bị	0x03 / 0x04 / 0x06	1–254 (mặc định: 1)
07D1H	42002	Tốc độ truyền (baudrate)	0x03 / 0x04 / 0x06	0:2400, 1:4800, ..., 6:115200, 7:1200
0FA0H	44001	Giá trị nhiệt độ	0x03 / 0x04	Giá trị nhiệt độ (dự phòng, nhân 10)

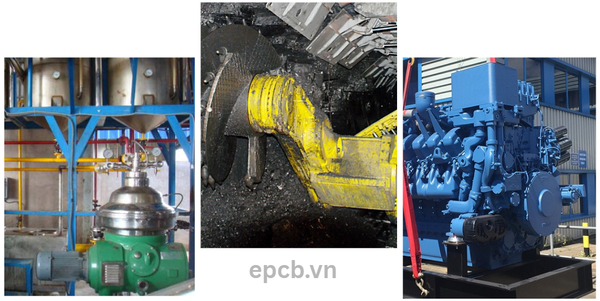

Ứng dụng

ung-dung

Sản phẩm được ứng dụng rộng rãi trong các ngành công nghiệp như khai thác than, hóa chất, luyện kim, và phát điện, dùng để đo lường rung động và nhiệt độ trực tuyến của các thiết bị quay như động cơ, hộp giảm tốc, quạt, máy phát điện, máy nén khí,máy ly tâm và bơm.
