Cảm biến áp suất khí, chất lỏng màng phẳng ES-PR-05 (4-20mA | 0-5V | RS485 Modbus RTU)

Cảm biến áp suất khí, chất lỏng màng phẳng ES-PR-05 (4-20mA | 0-5V | RS485 Modbus RTU)

Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Số lượng

Giá chưa bao gồm VAT

4-20mA

4-20mA + Led hiển thị

0-5V

0-5V + Led hiển thị

RS485

RS485 + Led hiển thị

Liên hệ

Chi tiết sản phẩm

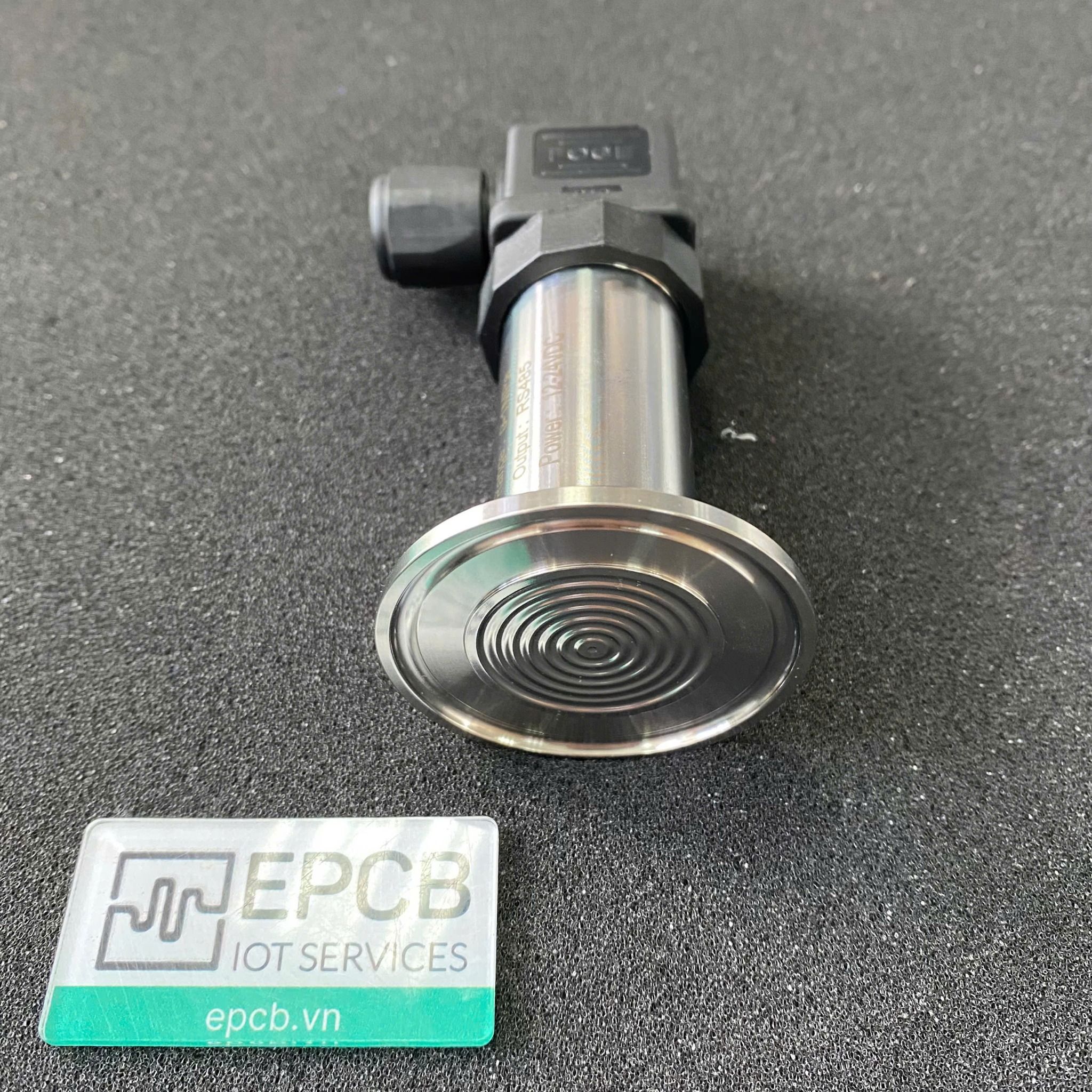

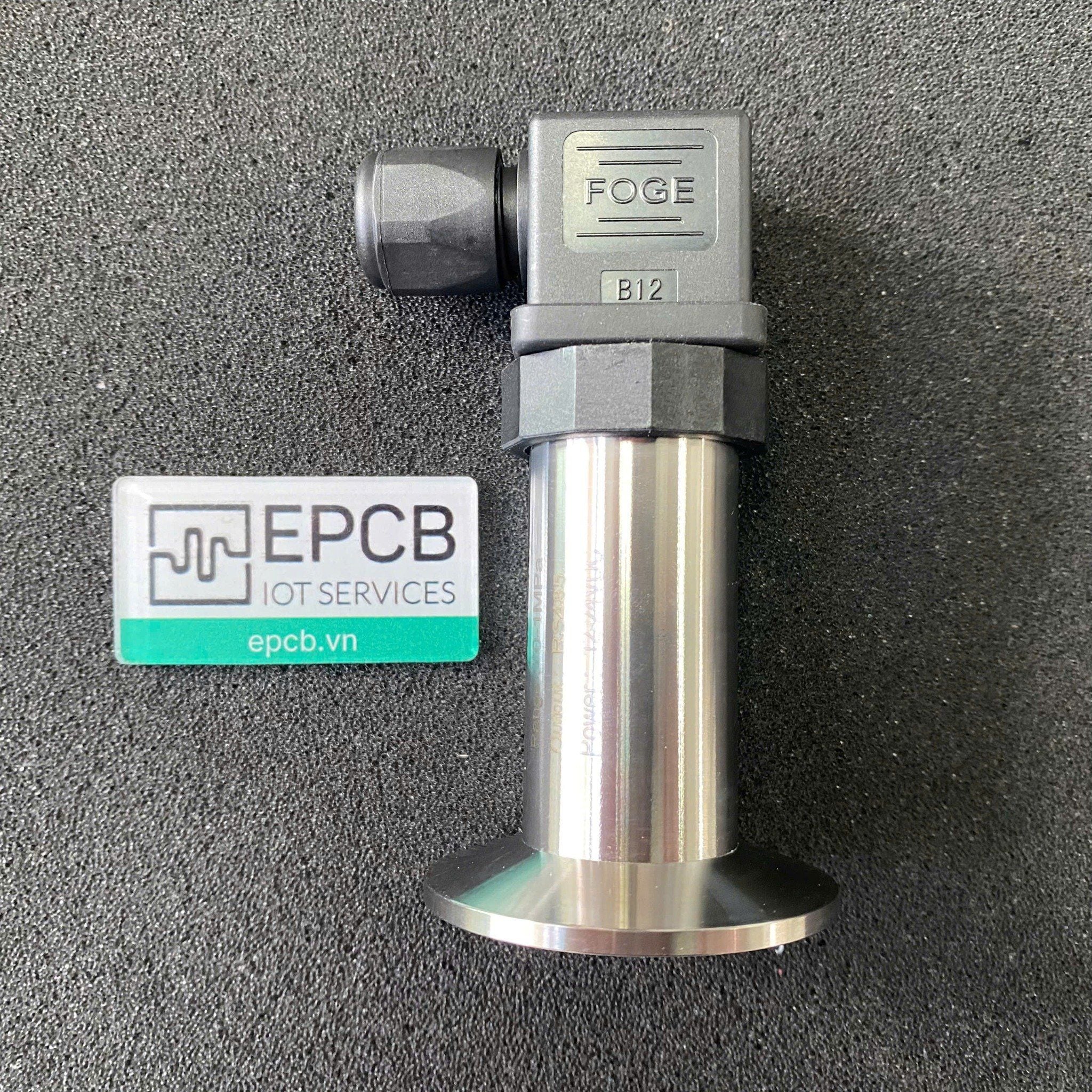

Cảm biến áp suất mặt phẳng ES-PR-05 sử dụng lõi cảm biến silicon hiệu suất cao, bộ chuyển đổi tín hiệu ASIC có khả năng chuyển tín hiệu millivolt của cảm biến thành các dạng ngõ ra chuẩn công nghiệp như điện áp, dòng điện hoặc RS485, với khả năng cách ly quang điện mạnh mẽ nhằm đảm bảo truyền tín hiệu ổn định.

es-pr-05

Cảm biến có thể kết nối trực tiếp với máy tính, màn hình hiển thị số hoặc PLC. Vỏ ngoài bằng thép không gỉ được thiết kế kín hoàn toàn, phù hợp để sử dụng trong môi trường có tính ăn mòn. Màng phẳng vệ sinh được thiết kế để đo áp suất tiếp xúc trực tiếp với môi trường đo, giúp ngăn ngừa các vấn đề như đóng cặn, mất vệ sinh và tắc nghẽn do chất lỏng có độ nhớt cao.

es-pr-05

Tính năng chính

Vỏ cảm biến bằng thép không gỉ, màng ngăn inox 316 đảm bảo độ bền và vệ sinh.
Tín hiệu đầu ra hỗ trợ 4–20 mA, 0–10 V hoặc RS485 (Modbus RTU).
Mạch xử lý chống nhiễu, cách ly quang điện, hoạt động ổn định.
Thiết kế dạng clamp dễ vệ sinh, phù hợp CIP/SIP.
Ứng dụng tốt trong ngành thực phẩm, dược phẩm, đồ uống và môi trường có chất lỏng nhớt.

Thông số kỹ thuật

Thông số	Giá trị
Dải đo áp suất	-0.1 ~ 100 MPa
Tín hiệu đầu ra	4–20 mA / 1–5 V / 0–10 V / RS485
Nhiệt độ bù	-10℃ đến 70℃
Nhiệt độ môi trường	-40℃ đến 85℃
Môi chất đo	Khí, chất lỏng, dầu
Kiểu áp suất	Áp suất tương đối, áp suất tuyệt đối
Độ chính xác	0.1% F.S. / 0.25% F.S. / 0.5% F.S.
Độ trôi nhiệt độ điểm 0	±0.03% F.S./℃
Độ trôi nhiệt độ hệ số nhạy	±0.03% F.S./℃
Khả năng chịu quá áp	200% F.S.
Độ ổn định lâu dài	≤0.2% F.S./năm
Tần số cộng hưởng	5 kHz – 650 kHz
Cấp bảo vệ	IP65, IP67

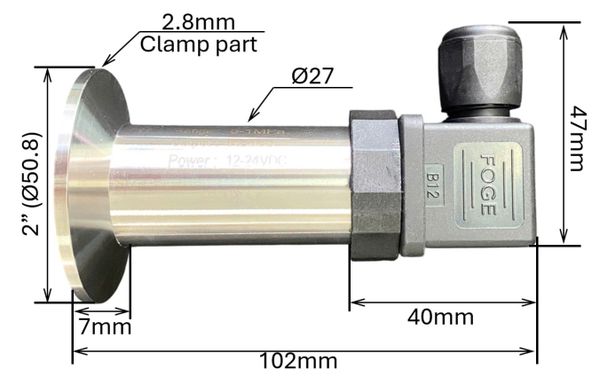

Kích thước (mm):

kich-thuoc

Sơ đồ dây:

so-do-day

Chân số	Tín hiệu 4–20 mA	Tín hiệu RS485	Tín hiệu 0–5V / 0–10V
1	VCC	VCC	VCC
2	Tín hiệu dòng (Current)	GND	GND
3		A+ / TX	Tín hiệu áp (Signal)
4		B– / RX

Giao thức truyền thông

Giao thức	Baudrate	Data bits	Stop bits	Parity
RS485 (Modbus RTU)	2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 9600bps)	8	1	None

Bảng địa chỉ thanh ghi RS485 Modbus RTU

Function Code	Địa chỉ	Số thanh ghi	Số byte	Giá trị hợp lệ	Mô tả lệnh
0x03	0x0000	1	2	1–255	Đọc địa chỉ thiết bị (Slave Address)
0x03	0x0001	1	2	0–4 0 = 1200 1 = 2400 2 = 4800 3 = 9600 4 = 19200	Đọc tốc độ Baudrate
0x03	0x0003	1	2	0–3 0 = #### 1 = ###.# 2 = ##.## 3 = #.###	Đọc định dạng số thập phân
0x03	0x0002	1	2	0–8 0 = MPa 1 = kPa 2 = Pa 3 = Bar 4 = mbar 5 = kg/cm² 6 = psi 7 = mH₂O 8 = mmH₂O	Đọc đơn vị đo áp suất
0x03	0x0004	1	2	-32768 đến 32767	Đọc giá trị đầu ra hiện tại
0x03	0x0005	1	2	-32768 đến 32767	Đọc điểm bù áp suất 0
0x03	0x000C	1	2	-32768 đến 32767	Đọc điểm bù dải đo (Span Offset)
0x03	0x000E	1	2	-32768 đến 32767	Đọc độ lệch đầu ra (Zero Shift)
0x06	0x0000	1	2	1–255	Ghi địa chỉ thiết bị (Thay đổi địa chỉ)
0x06	0x0001	1	2	0–4 0 = 1200 1 = 2400 2 = 4800 3 = 9600 4 = 19200	Ghi tốc độ Baudrate
0x06	0x000C	1	2	-32768 đến 32767	Ghi giá trị bù dải đo
0x06	0x000E	1	2	-32768 đến 32767	Ghi độ lệch đầu ra (Zero + Span)
0x06	0x000F	1	2	0	Lưu cấu hình vào vùng nhớ người dùng
0x06	0x0010	1	2	1	Khôi phục thông số gốc nhà máy

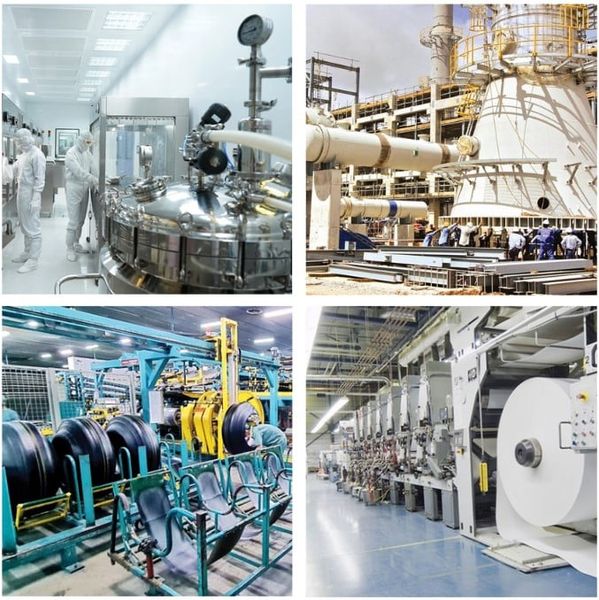

Ứng dụng

ung-dung

Cảm biến áp suất bề mặt ES-PR-05 được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu độ sạch cao và môi trường khắc nghiệt như: dầu khí, hóa chất, sản xuất giấy và dược phẩm. Thiết kế màng phẳng inox 316 giúp thiết bị đo chính xác áp suất trong các hệ thống có chất lỏng nhớt, ăn mòn hoặc yêu cầu vệ sinh nghiêm ngặt (CIP/SIP).
