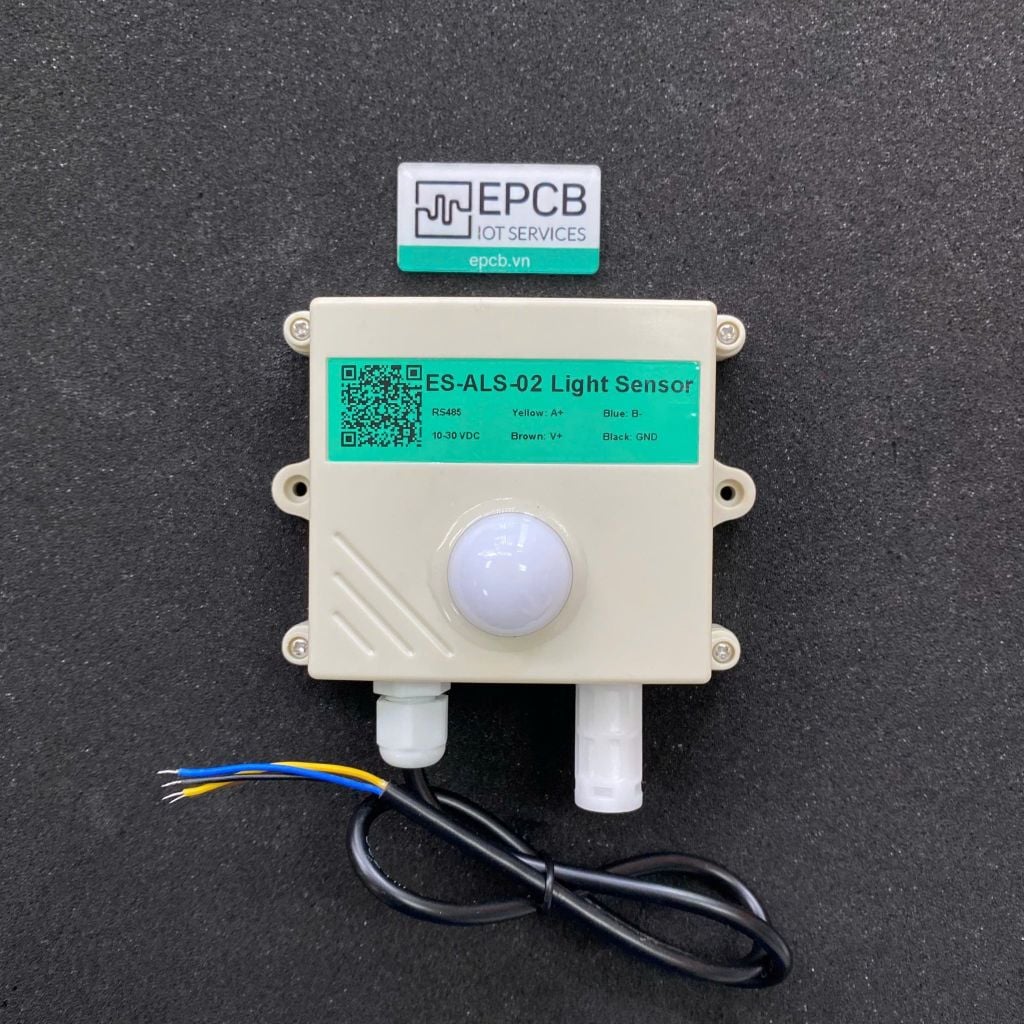

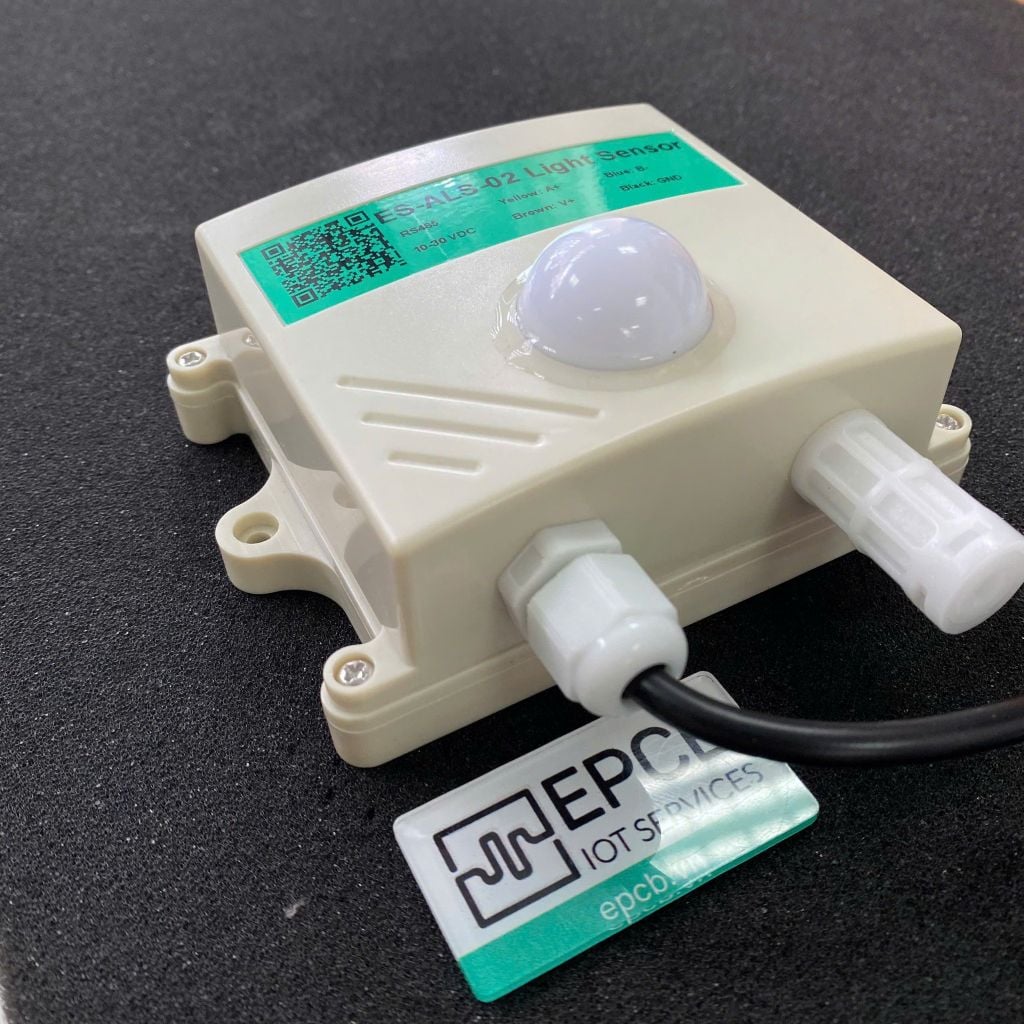

Cảm biến ánh sáng công nghiệp ES-ALS-02 RS485 Modbus RTU (0 - 200.000 Lux)

  • Sản phẩm: 14
Tiêu đề
  • 750,000₫

Cảm biến ánh sáng công nghiệp ES-ALS-02 RS485 Modbus RTU (0 - 200.000 Lux) là dòng cảm biến đo cường độ ánh sáng cho ra kết quả chính xác, ổn định & tin cậy. Ngõ ra RS485 Modbus RTU giúp dễ dàng kết nối đến bất cứ hệ thống điều khiển và giám sát nào (MCU, HMI, PLC, PC...). Phù hợp các ứng dụng: Nhà kính nông nghiệp, Thí nghiệm, Mưa tuyết ngoài trời, Chiếu sáng nhà máy,...

Cảm biến ánh sáng công nghiệp ES-ALS-02 RS485 Modbus RTU ( 0 - 20 triệu Lux )

Giới thiệu Cảm biến ánh sáng ALS-01:

1. Được hiệu chuẩn nhà máy

   Cảm biến ánh sáng được hiệu chuẩn trước khi xuất xưởng, đảm bảo độ chính xác và ổn định.

2. Thiết kế với bóng cảm quang chất lượng cao

  •     Sử dụng vật liệu chống thấm polyme, cảm quang tốt.
  •     Độ nhạy, độ chính xác cao.

3. Độ bền chống thấm nước với chuẩn IP65

  •    Thiết kế chuẩn IP65 tích hợp chống thấm, chống ẩm, chống bụi.
  •    Dễ dàng hoạt động  trong môi trường ẩm ướt, bụi, mưa và tuyết,... Từ -40 ℃ ~ 80 ℃  (có thể tùy chỉnh)

4. Cài đặt và sử dụng dễ dàng

  + Hỗ trợ chuẩn kết nối RS485 Modbus RTU giúp dễ dàng kết nối với các thiết bị giám sát.

  + Hỗ trợ dễ dàng gắn, treo trên cao (tường, trần nhà,...)

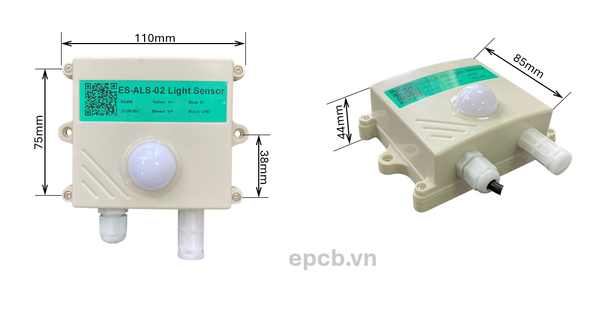

Kích thước

Cảm biến ánh sáng công nghiệp ES-ALS-02 RS485 Modbus RTU ( 0 - 20 triệu Lux )

Thông số kỹ thuật

Nguồn cấp

12-24VDC

Tín hiệu ngõ ra

RS485 (Modbus RTU)

Cấp bảo vệ

IP65

Công suất tiêu thụ

<0.15W

Dải đo cường độ sáng sáng

0 - 200.000 Lux

Độ chính xác

+5% (25℃)

Độ ổn định lâu dài

<5%/ Năm

Nhiệt độ môi trường hoạt động

-40 ℃ ~ 80 ℃

Kết nối dây

Cảm biến ánh sáng công nghiệp ES-ALS-02 RS485 Modbus RTU ( 0 - 20 triệu Lux )

Giao thức truyền thông dữ liệu

  • Kết nối trực tiếp với các thiết bị điều khiển PLC, MCU.. thông qua chuẩn giao tiếp RS485
  • Hoặc có thể kết nối với máy tính thông qua bộ chuyển đổi USB-TO-RS485-ISOLATED, Dễ dàng cấu hình các thông số baudrate, ID và đọc thông tin của cảm biến.
Chuẩn giao tiếp mặc định: RS485 MODBUS RTU, 9600bps, Data bits: 8, Stop bit: 1, Parity: None


Protocol

Baudrates

Data bits

Stop bit

Parity

RS485 MODBUS RTU

2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 9600bps

8

1

None

Địa chỉ thanh ghi

Địa chỉ thanh ghi

 Địa chỉ cấu hình PLC

Mô tả

Trạng thái

0007H

40008

Độ sáng (Byte cao) (đơn vị: 1 Lux)

Chỉ đọc

0008H

40009

Độ sáng (Byte thấp) (đơn vị: 1 Lux)

Chỉ đọc

0100H

40101

Địa chỉ thiết bị (0-252)

Đọc và Ghi

0101H

40102

Tốc độ truyền Baudrate (2400/4800/9600)

Đọc và Ghi

Hướng dẫn tính toán độ chiếu sáng:

000206F6H (Thập lục phân) = 132854 => Độ sáng = 132854 Lux

Sử dụng phần mềm giám sát cảm biến Insight Sensor

. Giao diện cấu hình được hiển thị. Đầu tiên, lấy số cổng nối tiếp và chọn đúng cổng nối tiếp (COM)

. Nhấp vào tốc độ truyền kiểm tra của phần mềm, phần mềm sẽ kiểm tra tốc độ truyền và địa chỉ của thiết bị hiện tại, mặc định: Tốc độ Baudrate là 4800bit / s và địa chỉ mặc định là 0x01.

. Sửa đổi địa chỉ và tốc độ truyền theo nhu cầu sử dụng, đồng thời có thể truy vấn trạng thái chức năng hiện tại của thiết bị.

Nếu kiểm tra không thành công, vui lòng kiểm tra lại hệ thống dây điện của thiết bị và cài đặt trình điều khiển 485.

Link phần mềm trên PC: epcb-insight-sensor-x64.exe

Hình ảnh kết nối trên App PC

Sản phẩm liên quan: Cảm biến ánh sáng công nghiệp ES-ALS-01
