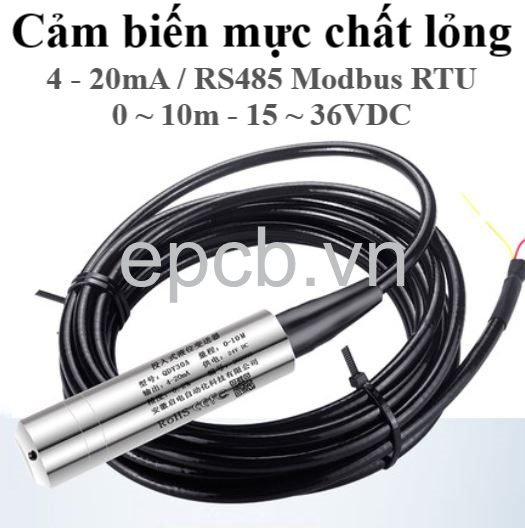

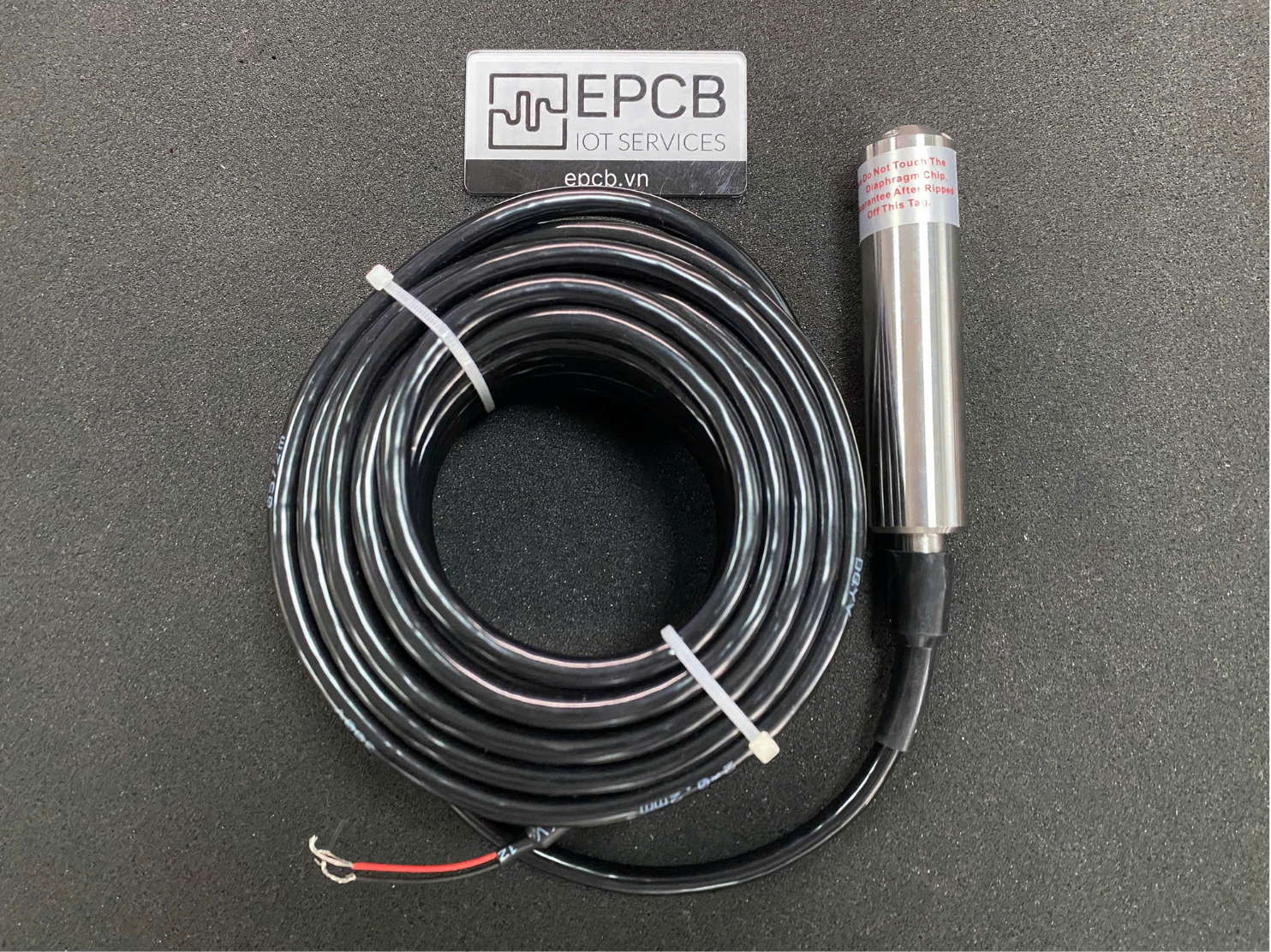

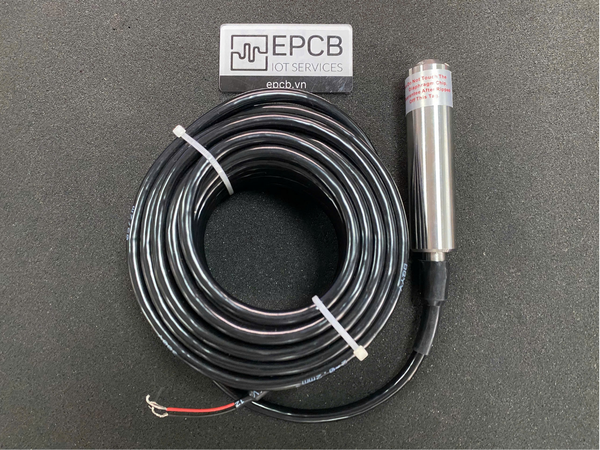

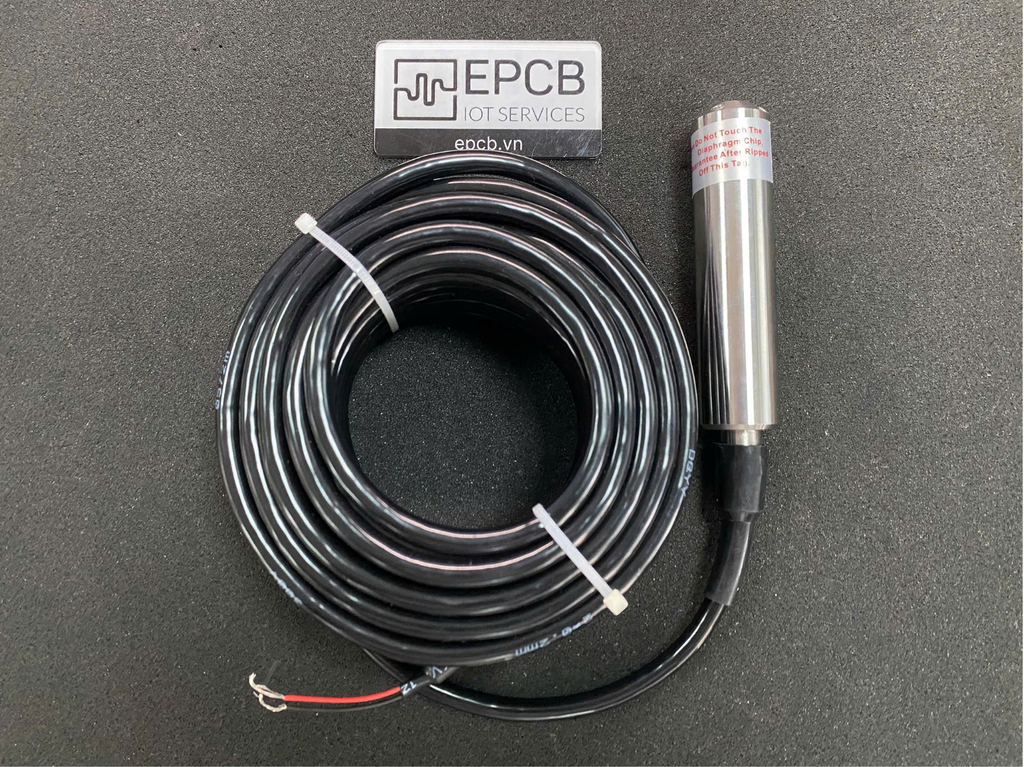

Cảm biến giám sát mực chất lỏng ES-LSL-01 (Lever Sensor Liquid) có đầu dò được thả chìm hoạt động theo nguyên lý piezoresistive chuyển đổi áp suất thành tín hiệu điện, có độ tin cậy cao và hoạt động ổn định dễ dàng lắp đặt.
- Vỏ bên ngoài là thép không gỉ được làm kín, dây chống thấm, cấu trúc bên trong được thiết kế chống ngưng tụ.
- Tín hiệu đầu ra đa dạng: 4 - 20mA, RS485 Modbus RTU,...có thể tùy chọn sản phẩm phù hợp với nhu cầu sử dụng.
- Đầu dò có thể kết nối trực tiếp với PLC/DCS, màn hình và tính từ xa cũng có thể thao tác.
- Được sử dụng rộng rãi trong: thủy lợi, giám sát quá trình vận hành hệ thống trong công nghiệp hóa chất và các lĩnh vực khác.

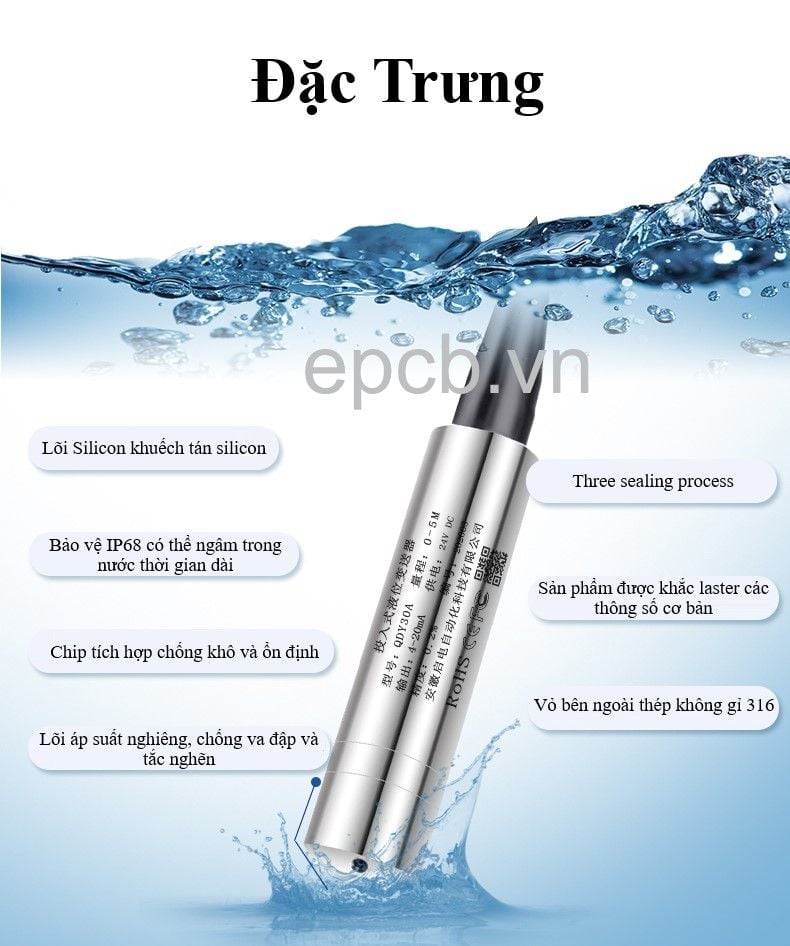

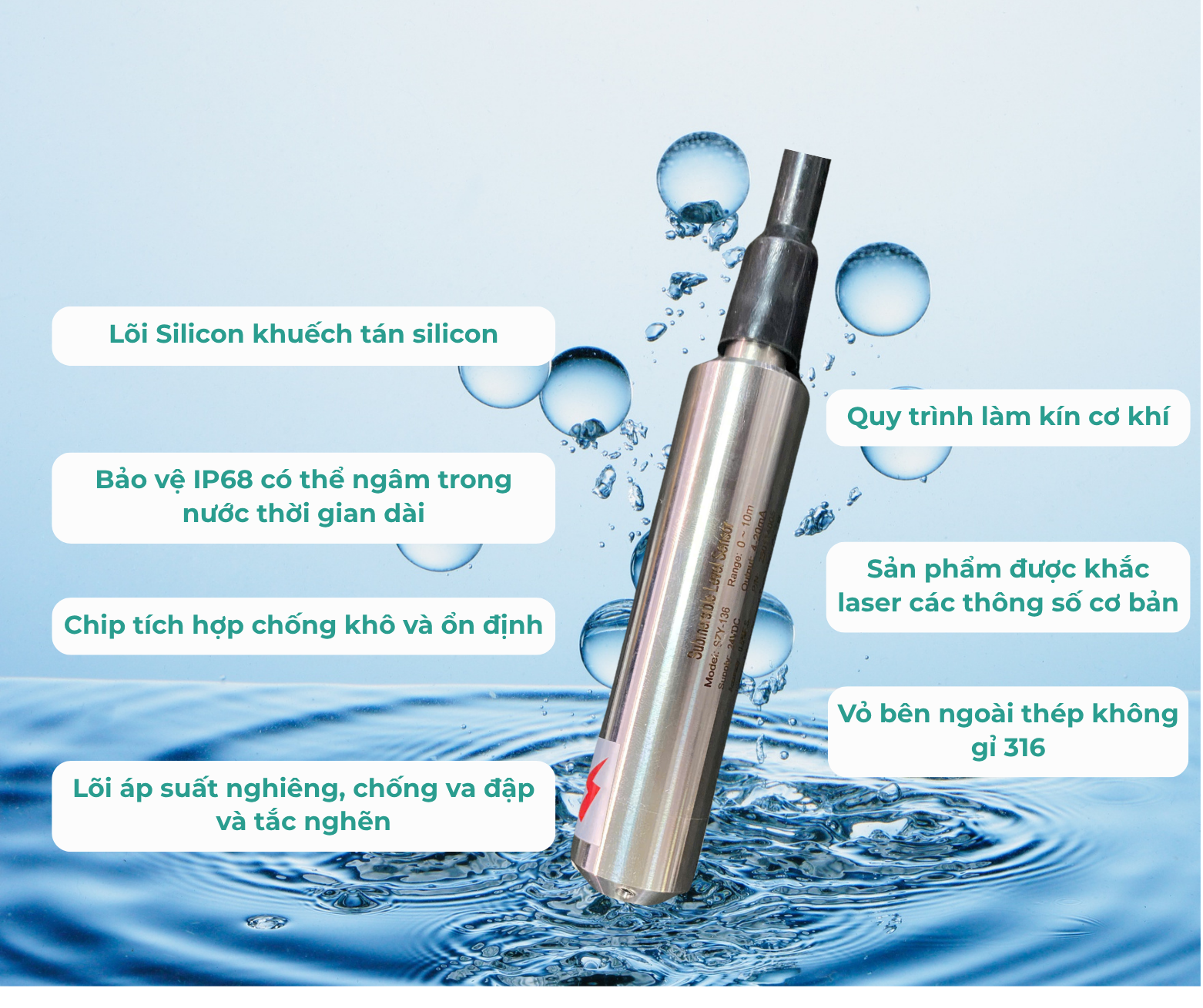

Đăc trưng:
Thông số kỹ thuật:
- Nguồn cấp: 15 ~ 36VDC (mặc định)
- Tín hiệu đầu ra: 4 -20mA, RS485
- Môi trường làm việc: chất lỏng
- Phạm vi đo: 0.2 ~ 10m
- Độ chính xác: ±2% FS
- Hiệu suất ổn định: 0.2% FS/năm
- Thời gian đáp ứng: ≤ 1ms (lên đến 90% FS)
- Khả năng quá tải: 200%
- Nhiệt độ môi trường: -40 ~ 85 ℃
Lắp đặt:
Sơ đồ dây:
Bảng địa chỉ thanh ghi loại RS485 Modbus RTU
Mã chức năng | Địa chỉ bắt đầu dữ liệu | Số lượng dữ liệu | Byte dữ liệu | Phạm vi dữ liệu | Định nghĩa |
0x03: Mã chức năng đọc dữ liệu | |||||
0x03 | 0x0000 | 1 | 2 | 1 - 255 | Slave address |
0x03 | 0x0001 | 1 | 2 | 0 - 1200 1 - 2400 2 - 4800 3 - 9600 4 - 19200 5 - 38400 6 - 57600 7 - 115200 | Read Baud rate |
0x03 | 0x0002 | 1 | 2 | 0 - không hiển thị đơn vị 1 - CM 2 - MM 3 - MPa 4 - Pa 5 - KPa 6 - MA
| Đơn vị áp xuất |
0x03 | 0x0003 | 1 | 2 | 0 - #### 1 - ###.# 2 - ##.## 3 - #.### | Cách điều chỉnh hiển thị floating point |
0x03 | 0x0004 | 1 | 2 | -32768 - 32767 | Giá trị đầu ra đo lường |
0x03 | 0x0005 | 1 | 2 | -32768 - 32767 | Dải máy phát điểm 0 |
0x03 | 0x0006 | 1 | 2 | -32768 - 32767 | Toàn bộ dải máy phát |
|
Tài liệu của sản phẩm ES-LSL-01
