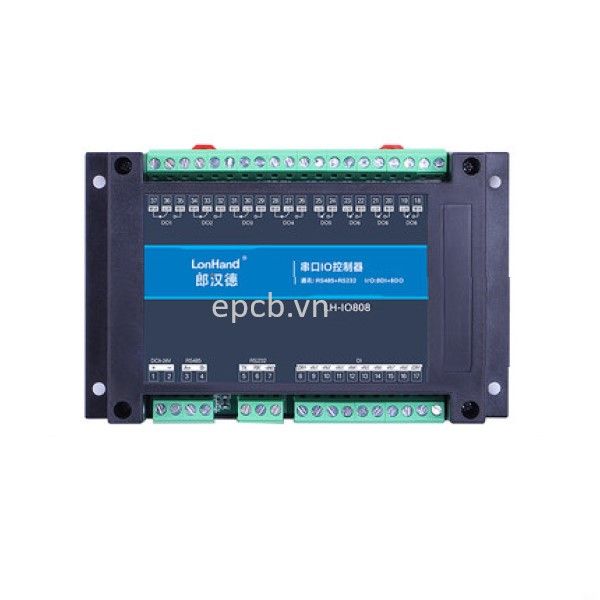

Relay 8 kênh IO giao tiếp RS485 và RS232 công nghiệp LH-IO-02

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 1,100,000₫

Relay 6, Relay 8 kênh IO giao tiếp RS485 và RS232 công nghiệp LH-IO-02 sử dụng giao thức Modbus RTU hỗ trợ giao tiếp RS485/RS232. Hỗ trợ điều khiển từ đầu vào (Input) và đầu ra (Output) đa kênh.

Được sử dụng rộng rãi trong nhiều tình huống ứng dụng khác nhau như: sản xuất công nghiệp, nông nghiệp, điều khiển các thiết bị trong tòa nhà, thành phố thông minh....

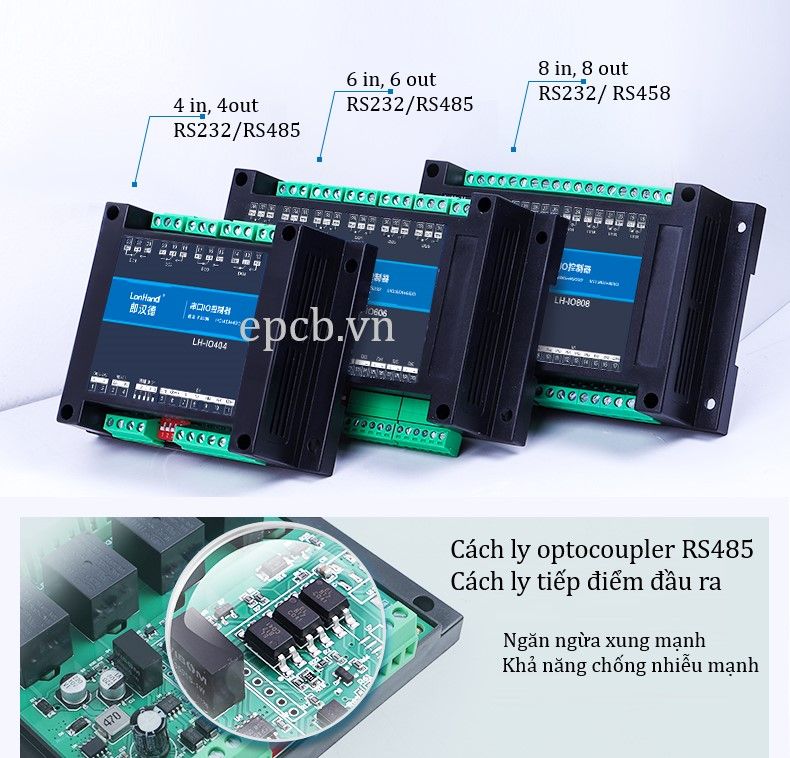

Đặc biệt: Bộ Relay 6, Relay 8 kênh IO sử dụng mạch RS485 Cách ly !!!

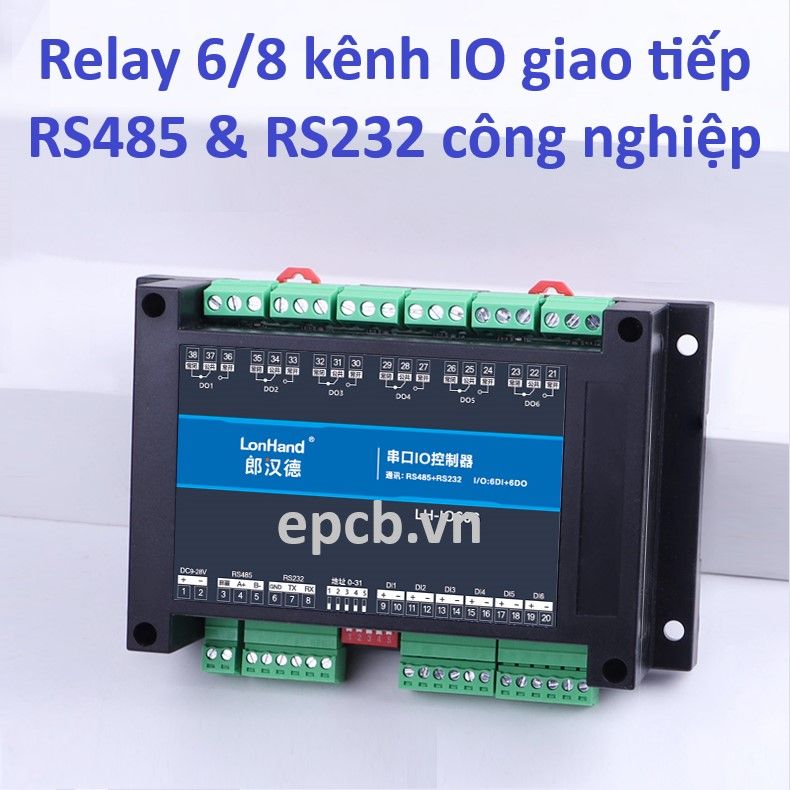

Relay 6/8 kênh IO giao tiếp RS485 và RS232 công nghiệp LH-IO-02

Thông số kỹ thuật:

Điện áp hoạt động

9 ~ 28VDC (hỗ trợ kết nối chống đảo ngược)

Điện năng tiêu thụ (W)

Loại 6 kênh:

  • Nguồn 12V:

+ Relay ngắt > 0.5(W);

+ Relay đóng hoàn toàn < 5(W)

  • Nguồn 24V:

+ Relay ngắt > 0.5(W);

+ Relay đóng hoàn toàn < 5(W)

Loại 8 kênh:

  • Nguồn 12V:

+ Relay ngắt > 0.5(W);

+ Relay đóng hoàn toàn < 10(W)

  • Nguồn 24V:

+ Relay ngắt > 0.5(W);

+ Relay đóng hoàn toàn < 10(W)

Phương thức giao tiếp

RS485 + RS232 (Modbus RTU)

Baudrates

1200, 2400, 4800, 9600 (mặc định), 19200, 38400

Định dạng giao tiếp mặc định

9600, None, 8, 1

Địa chỉ

0 -255 (đối với loại RS485 có thêm công tắc DIP)

Giao diện IO

Loại 6 kênh

  • 6 cổng DI (cách ly bộ ghép quang), 6 cổng DO (thường mở và thường đóng, cách ly tiếp điểm đầu ra)

Loại 8 kênh:

  • 8  cổng DI (cách ly bộ ghép quang), 0 cổng DO (4 cổng thường mở và 4 cổng thường đóng, cách ly tiếp điểm đầu ra)

Công suất tiếp xúc đầu ra

30VDC/10A hoặc 250VAC/10A

Khối lượng

330g

Nhiệt độ làm việc

-40 ~ 70oC

Độ ẩm làm việc

5 ~ 85%RH

Lắp đặt

Đường ray DIN35mm tiêu chuẩn

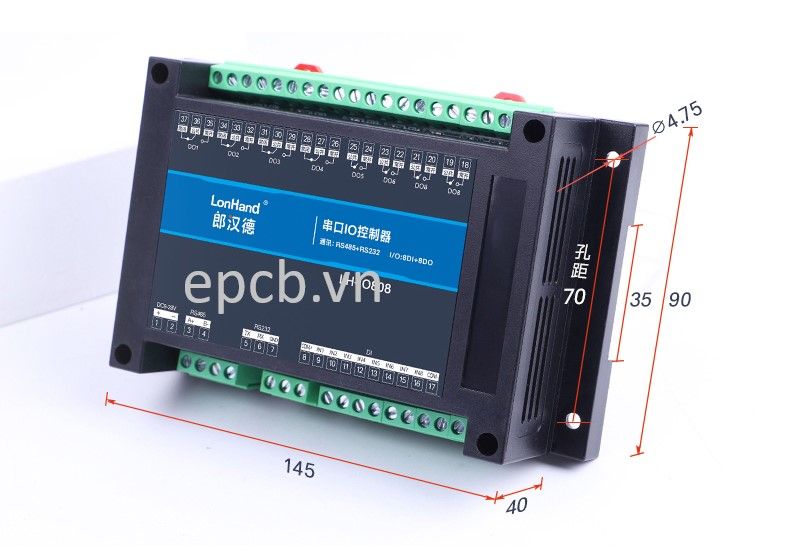

Kích thước sản phẩm:

Relay 6/8 kênh IO giao tiếp RS485 và RS232 công nghiệp LH-IO-02



Kết nối:

  • Loại 6 kênh:

Relay 6/8 kênh IO giao tiếp RS485 và RS232 công nghiệp LH-IO-02

  • Loại 8 kênh:

Relay 6/8 kênh IO giao tiếp RS485 và RS232 công nghiệp LH-IO-02



Bảng địa chỉ thanh ghi:

The coil register mainly supports the following instruction codes: 1, 5, 15

Script

Illustrate

1

Read coil register

5

Write a single coil register

15

Write multiple coil registers



The coil register address table:



Register name



PLC register address

Illustrate

Coil control

Coil 1

Write coil

Script No.1

00001

1st relay output

Coil 2

00002

2nd relay output

Coil 3

00003

3rd relay output

Coil 4

00004

4th relay output

Coil 5

00005

5th relay output

Coil 6

00006

6th relay output

Coil 7

00007

7th relay output

Coil 8

00008

8th relay output

Discrete input

Enter 1

Switch

Order 2

10001

1st input

Enter 2

10002

2nd input
