Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU Waveshare ES-RL08 là một thiết bị điều khiển Relay đa kênh được thiết kế để kiểm soát và điều khiển các thiết bị ngoại vi và hệ thống trong môi trường công nghiệp thông qua chuẩn truyền thông RS485 Modbus RTU.

  • Bộ điều khiển này được tích hợp với giao thức RS485 Modbus RTU, cho phép giao tiếp thông qua truyền thông RS485 với các thiết bị khác như máy tính, vi xử lý, PLC hoặc bộ điều khiển.
  • Điều này giúp nâng cao tính linh hoạt và khả năng kết nối của bộ điều khiển, cho phép bạn dễ dàng tích hợp và kiểm soát nhiều thiết bị từ xa.
  • ES-RL08 có 8 kênh Relay độc lập, mỗi kênh có thể kiểm soát một thiết bị hoặc hệ thống riêng biệt. Mỗi kênh Relay có thể chịu được dòng điện tối đa 10A và điện áp tối đa 250VAC hoặc 30VDC.
  • Điều này cho phép bạn kiểm soát các thiết bị điện và điện tử khác nhau, chẳng hạn như đèn, motor, máy bơm, van và nhiều hơn nữa.
  • Bộ điều khiển được tích hợp các tính năng bảo vệ, cách ly, chống nhiễu an toàn cho tốc độ truyền nhanh với độ ổn định cao, ngoài ra bộ điều khiển còn có vỏ nhựa ABS bảo vệ chắc chắn, thích hợp với các ứng dụng điều khiển thiết bị trong công nghiệp sử dụng giao tiếp RS485 Modbus RTU.
  • Sản phẩm có các mạch bảo vệ như cách ly nguồn, cách ly từ tính và Diode,...
  • Modbus RTU Relay rất dễ sử dụng. Do khả năng liên lạc nhanh, ổn định, đáng tin cậy và an toàn, đây là lựa chọn lý tưởng cho các thiết bị hoặc ứng dụng điều khiển công nghiệp có yêu cầu liên lạc cao.

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

Trong trường hợp quý khách cần tìm các thiết bị điều khiển Relay qua RS485 khác quý khách vui lòng liên hệ:

  • Hotline/Zalo: 0367 939 867
  • Email: epcbtech@gmail.com

Đội ngũ kỹ thuật của EPCB sẽ tư vấn và mua hàng phù hợp với nhu cầu sử dụng của quý khách.

Tính năng sản phẩm

  • Địa chỉ thiết bị có thể định cấu hình (1~255), nhiều thiết bị có thể được kết nối trên dây RS485.
  • Có chức năng flash-on, flash-off, bằng cách truyền đối số cho lệnh, có thể bật Relay một lúc rồi tự động đóng lại.

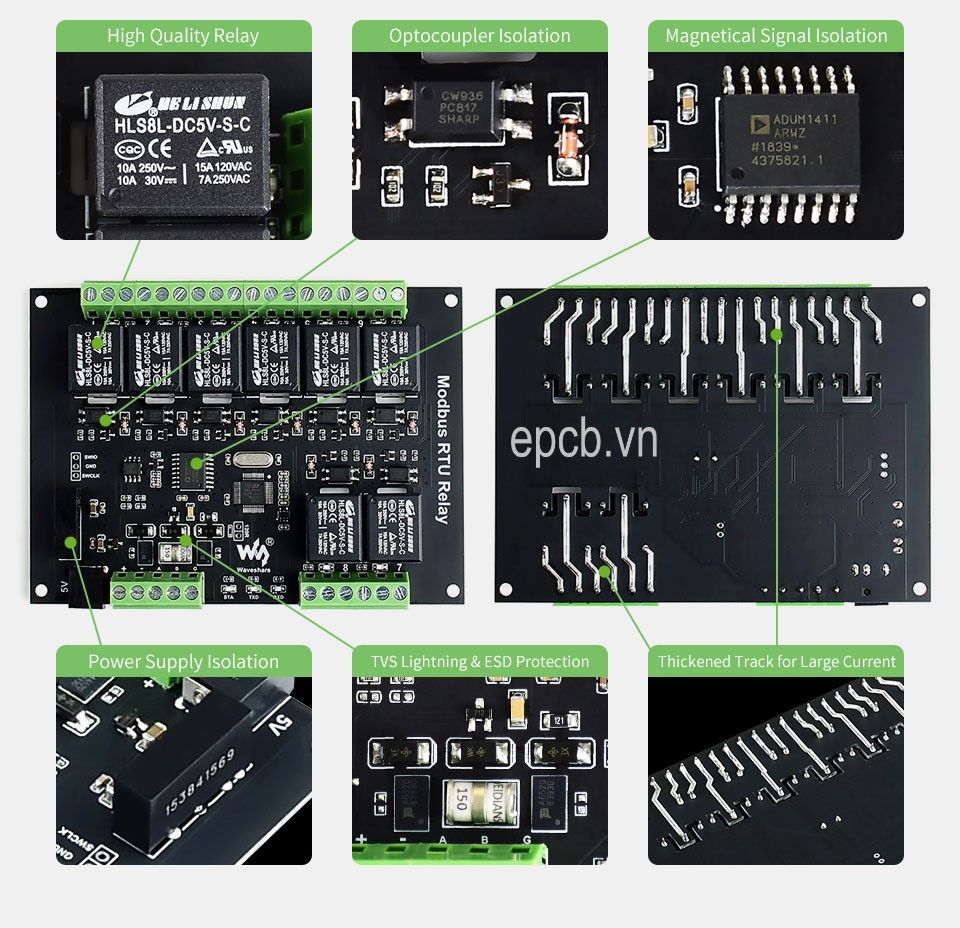

  • Cách ly nguồn điện trên bo mạch, cung cấp điện áp cách ly ổn định, cho phép cách ly tín hiệu, độ tin cậy cao, chống nhiễu mạnh, tiêu thụ điện năng thấp.
  • TVS trên bo mạch (Bộ triệt điện áp thoáng qua), triệt tiêu hiệu quả điện áp đột biến và điện áp đột biến thoáng qua trong mạch, chống sét và chống tĩnh điện.
  • Cách ly bộ ghép quang trên bo mạch, ngăn nhiễu từ mạch điện áp cao bên ngoài được kết nối với relay.
  • Mạch chống đảo ngược, ngắn mạch bị hỏng vô tình do kết nối không chính xác.
  • Rơ le chất lượng cao, định mức tiếp điểm: ≤10A 250VAC/30VDC.
  • Vỏ nhựa ABS dạng ray, dễ dàng lắp đặt, an toàn khi sử dụng.
  • 3 đèn LED để chỉ trạng thái MCU và trạng thái thu phát tín hiệu.

Thông số kỹ thuật

  • Điện áp nguồn: 5V
  • Hỗ trợ truyền thông: RS485
  • Tốc độ truyền: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
  • Định dạng giao tiếp mặc định: 9600, N, 8, 1
  • Kênh chuyển tiếp: 8
  • Ngõ ra bao gồm: 1NO 1NC
  • Địa chỉ RS485: 1~255
  • STA: Đèn báo MCU, nhấp nháy khi MCU hoạt động bình thường
  • TXD: Đèn báo TX, sáng lên khi gửi dữ liệu
  • RXD: Đèn báo RX, sáng khi nhận dữ liệu

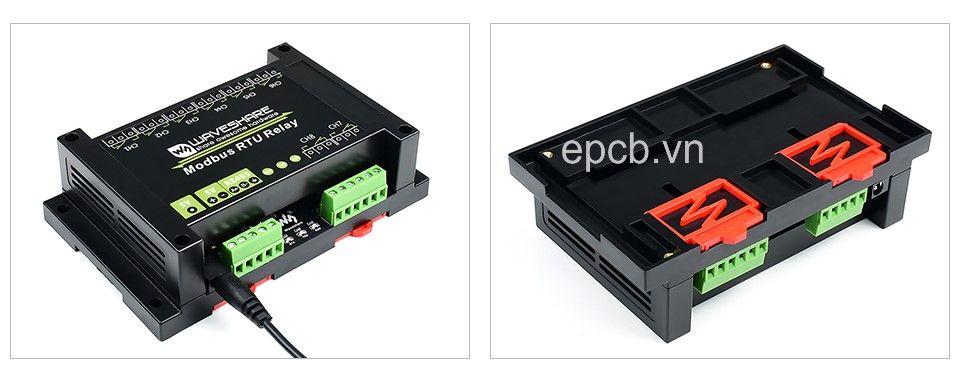

Kích thước sản phẩm

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

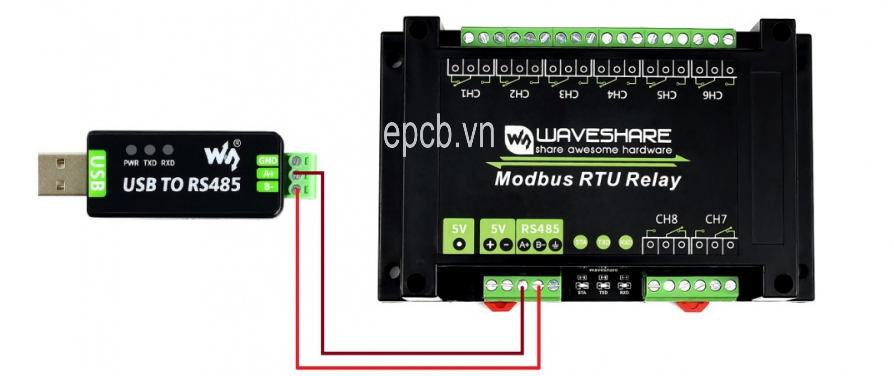

Sơ đồ kết nối

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

Ứng dụng

Bộ điều khiển 8 kênh Relay qua RS485 Modbus RTU ES-RL08

Function Code

Function code

Description

01

Read the state of Relay

03

Read the address and version

05

Write a single Relay

06

Set baud rate and address

0F

Write all Relays



Control Single Relay

Command01 05 00 00 FF 00 8C 3A

Byte

Meaning

Description

01

Device address

0x00: the broadcast address; 0x01-0xFF: device addresses

05

Command

Command for controlling Relay

00 00

Address

The register address of controlled Relay, 0x0000 - 0x0008

FF 00

Command

0xFF00: Open Relay
0x0000
:Close Relay
0x5500: Flip Relay

8C 3A

CRC16

The CRC16 checksum of the first six bytes

Answer 01 05 00 00 FF 00 8C 3A

Byte

Meaning

Description

01

Device address

0x00: the broadcast address; 0x01-0xFF: dives addresses

05

Command

Command for controlling relay

00 00

Address

The register address of controlled Relay,0 x 0000-0 x 0008

FF 00

Command

0xFF00: Open Relay
0x0000: Close Relay
0x5500: Flip Relay

8C 3A

CRC16
