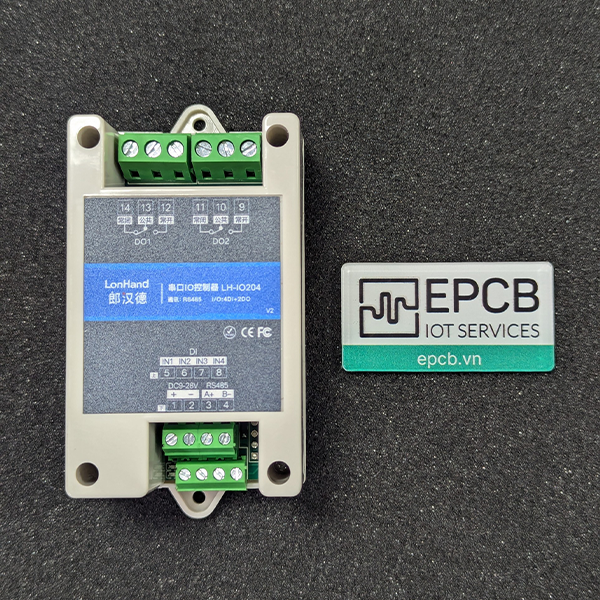

Bộ chuyển đổi AI/DI/DO sang RS485 Modbus RTU thích hợp cho các ứng dụng cần ít IO, nhất là cho các nhu cầu tích hợp cảnh báo tại chổ cho các gateway IoT
Thiết bị có thể lắp trên tường, tủ điện và cả trên thanh DIN ray, mạch gia công chất lượng rất tốt và giá cả phải chăng.
- Cách ly tiếp điểm đầu ra, khả năng chống nhiễu tốt.
- Hỗ trợ Giao thức Modbus RTU tiêu chuẩn có thể kết nối hầu hết các hệ thống PLC,HMI, SCADA….
- Có thể làm việc liên lục trong thời gian dài với độ tin cậy cao
- Nguồn cấp điện áp rộng 9V/12V/24V
Thông số kỹ thuật thuật của sản phẩm
| LH-IO101 | LH-IO204-485 | LH-IO204-232 | LH-IO222 | |||
Điện áp hoạt động | 9 ~ 28VDC | ||||||
Cài đặt kết nối | |||||||
Giao tiếp | RS485 | RS232 | RS485 | RS485 | |||
Giao tiếp mặc định | 9600, N, 8, 1 | ||||||
Baudrate | 1200, 2400, 4800, 9600 (mặc đinh), 19200, 38400, 115200 | ||||||
Địa chỉ thiết bị | 0 ~ 255, công tắc DIP (tích hợp sẵn) | 0 ~255 | 0 ~ 255, công tắc DIP (tích hợp sẵn) | ||||
IO thiết bị | |||||||
DI | 1 (cách ly Optocoupler) | 4 | 4 | 2 | |||
AI | 0 | 0 | 0 | 2 | |||
DO | 1 (cách ly tiếp xúc) | 2 (cách ly tiếp xúc) | 2 (cách ly tiếp xúc) | 2 (cách ly tiếp xúc) | |||
Hiệu suất điện và làm việc | |||||||
Relay | 10A/30VDC 10A/250VAC | ||||||
Độ bền | 100.000 lần | ||||||
Đầu ra | Báo LED đỏ | ||||||
Phạm vi nhiệt độ và độ ẩm | -40oC ~ 70oC, 5 ~ 85%RH (không ngưng tụ) | ||||||
Kích thước | 90*50*32mm | ||||||

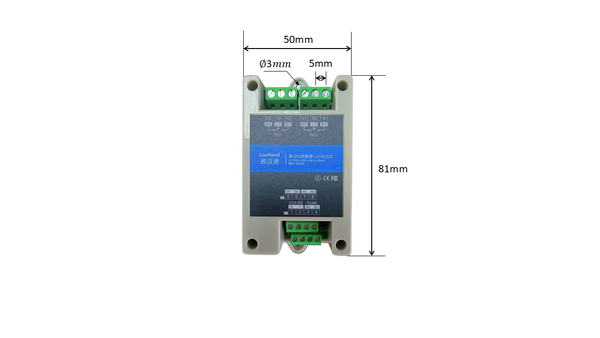

Kích thước sản phẩm
Hướng dẫn đấu nối thiết bị
Đấu nối đọc tín hiệu số đầu vào (Digital Input)
Đấu nối đọc tín hiệu tương tự đầu vào (Analog Input)
Ứng dụng của bộ chuyển đổi
Bộ chuyển đổi DI/DO sang RS485 Modbus RTU được ứng dụng rộng rãi trong đa ngành nghề.
- Kiểm soát thiết bị trong trang trại, nhà kính: thiết bị tưới, van điện từ, máy bơm nước…
- Bật tắt các loại máy sục khí, máy thổi, máy bơm nước trong nuôi thủy sản.
- Điều khiển các thiết bị trong nhà như may lạnh, máy nước nóng…
Một số hình ảnh bên trong thiết bị
Tham khảo thêm các sản phẩm tương tự khác tại link sau: Chuyển đổi giao tiêp AI - DI - DO sang RS485 Modbus
