Cảm biến nhiệt độ độ ẩm RS485 Modbus RTU ES-THD-D20-T

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

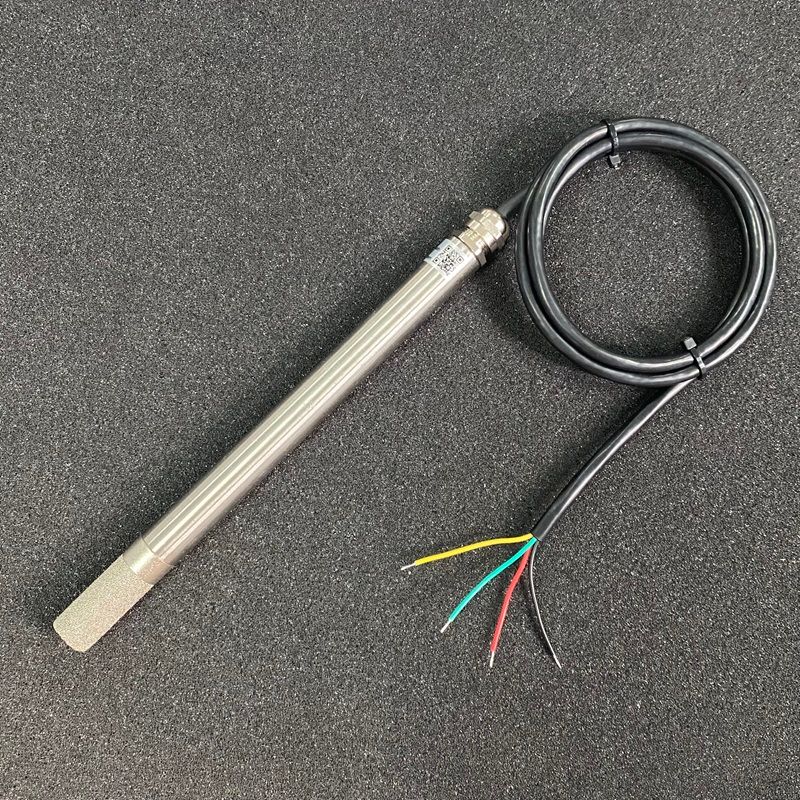

ES-THD-D20-T là cảm biến nhiệt độ, độ ẩm chính xác sử dụng giao thức RS485 Modbus RTU, cảm biến vỏ Inox 304, độ bền cao, chịu được va đập, dễ dàng xây dựng các ứng dụng giám sát nhiệt độ, độ ẩm trong nhiều môi trường khác nhau.

Điểm đặc biệt của cảm biến này là dãi cấp nguồn rất rộng, từ 5-36 VDC tích hợp với rất nhiều hệ thống điều khiển (controller) khác nhau.

  • Sử dụng chip SHT45 tiêu chuẩn công nghiệp, độ chính xác cao, tăng tính ổn định cho cảm biến.
  • Sử dụng IC nguồn dải rộng 5~36VDC, mà không phát nhiệt làm sai số cảm biến.
  • Mạch cảm biến được phủ silicon cho đảm bảo hoạt động trong môi trường độ ẩm cao, hơi nước biển.
  • Hỗ trợ phần mềm trên máy tính để cấu hình thanh ghi, ghi log dữ liệu môi trường,...
  • Cảm biến thích hợp cho các ứng dụng giám sát điều khiển nhiệt độ, điều khiển độ ẩm máy sấy,  giám sát nhiệt độ độ ẩm nhà kho, nhà máy, phòng thí nghiệm, nhà thuốc, kho lạnh, phòng sạch, phòng server, phòng datacenter...

Cảm biến được EPCB thiết kế, và được sản xuất tại Việt Nam !



EPCB có thể thay đổi Modbus Register Map (Bảng thanh ghi) của cảm biến để phù hợp với hệ thống hiện hữu của khách hàng !

Các giấy tờ liên quan: CO, CQ, Hiệu chuẩn,... của cảm biến quý khách vui lòng liên hệ thông tin bên dưới:

  • Email: contact@epcb.vn
  • Zalo: 0367.939.867


Cảm biến nhiệt độ độ ẩm RS485 Modbus RTU ES-THD-D20-T



Thông số kĩ thuật

Nguồn cung cấpDC 5V – 36V
Dải đo nhiệt độ-20 ~ 80°C
Dải đo độ ẩm0 ~ 100% RH
Độ chính xác nhiệt độ±0.1 °C
Độ chính xác độ ẩm±1 %RH
Công suất< 0.1W
Chuẩn giao tiếpRS485 MODBUS RTU
Kích thước207.5x15 mm
Trọng lượng~183 g



Kết nối dây chuẩn RS485

STTMàu dâyTênKết nối
1ĐỏVCCNguồn DC (5 – 36V)
2ĐenGNDGND
3VàngA+Tín hiệu RS485 chân A+
4XanhB-Tín hiệu RS485 Chân B-



Biểu đồ sai số của độ ẩm

Biểu đồ sai số của độ ẩm ES-THD-D20-T



Biểu đồ sai số của nhiệt độ

Biểu đồ sai số của nhiệt độ ES-THD-D20-T



Kết nối cảm biến với ứng dụng Insight Sensor trên máy tính

Insight Sensor là ứng dụng trên Window được phát triển bởi EPCB, ứng dụng cho phép khách hàng kết nối, sử dụng nhanh cảm biến.

Với nhu cầu cho kĩ thuật, phần mềm hỗ trợ các tính năng sau:

Phần mềm trên máy tính PC App Insight Sensor ES-THD-D20-T



  • Chức năng [Auto Scan], sau khi kết nối cảm biến nhiệt độ độ ẩm ES-THD-D20-T với máy tính qua thiết bị chuyển đổi USB to RS485, Chọn Port tương ứng và nhấn [Auto Scan], phần mềm sẽ quét Baud Rate và Slave ID (Address) của cảm biến, chức năng này rất hữu ích cho lần đầu tiên sử dụng, hoặc trong trường hợp quên cài đặt kết nối trước đó.
  • Sau khi kết nối thành công, Insight Sensor hiển thị đầy đủ thông tin bảng thanh ghi (Register Map), và giá trị tương ứng của cảm biến, nhấn vào biểu tượng cây bút để chỉnh sửa cấu hình. Với chức năng này, anh em kĩ thuật không cần phải tra bảng thanh ghi.
  • Cửa sổ [Data Log], hiển thị dữ liệu thô dạng HEX. Chức năng này rất hữu ích với anh em sử dụng Vi điều khiển (MCU) để giao tiếp với cảm biến RS485, kiểm tra, và lấy frame truyền thô cực kì đơn giản.



Với nhu cầu khảo sát nhiệt độ độ ẩm, hoặc lấy log dạng excel cho báo cáo hoặc thí nghiệm nhiệt độ độ ẩm:

Phần mềm trên máy tính PC App Insight Sensor ES-THD-D20-T



  • Nút [Chart] góc trên phải để hiển thị dữ liệu nhiệt độ độ ẩm của cảm biến dạng biểu đồ, chức năng này giúp khách hàng khảo sát môi trường nhiệt độ độ ẩm của kho, phòng thí nghiệp, máy móc,...
  • Nút [Export Excel] để xuất toàn bộ dữ liệu nhiệt độ độ ẩm đọc từ cảm biến ra file excel, giúp ghi, lưu trữ dữ liệu nhiệt độ độ ẩm một cách tiện lợi, dễ dàng. Hỗ trợ trong ứng dụng báo cáo và thống kê.
  • Thay đổi [Scan Rate (ms)] để điều chỉnh tốc tốc độ đọc cảm biến RS485.

Cảm biến được sử dụng rất nhiều cho các hệ thống giám sát IoT mà EPCB đã triển khai.


ES-THD-D20-T sử dụng nhiều trong các hệ thống IoT công nghiệp



Mọi thông tin về cảm biến và các hệ thống ứng dụng xây dựng xung quanh các bạn liên hệ về:

  • Email: contact@epcb.vn
  • Hotline/Zalo: 0367939867
