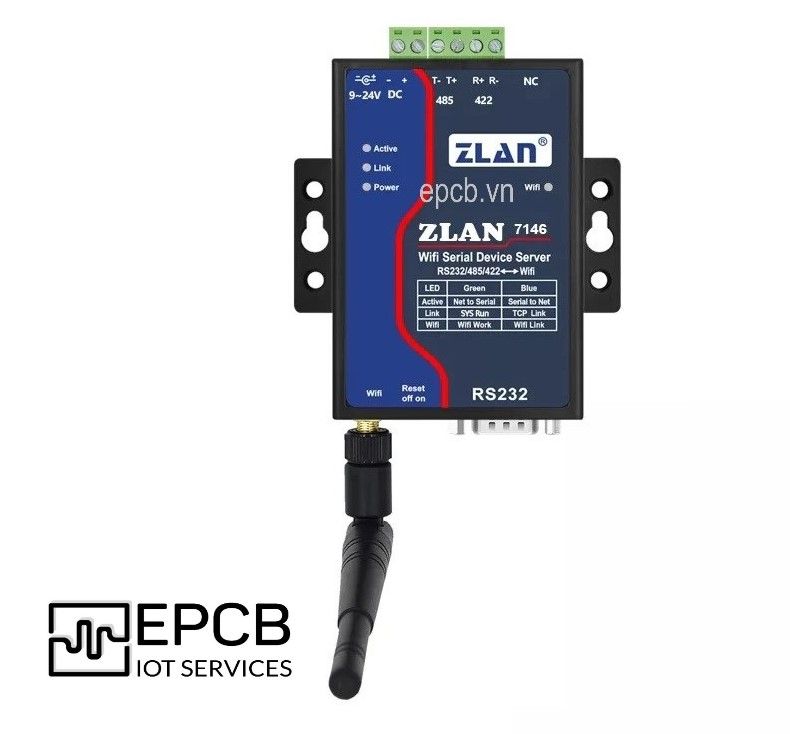

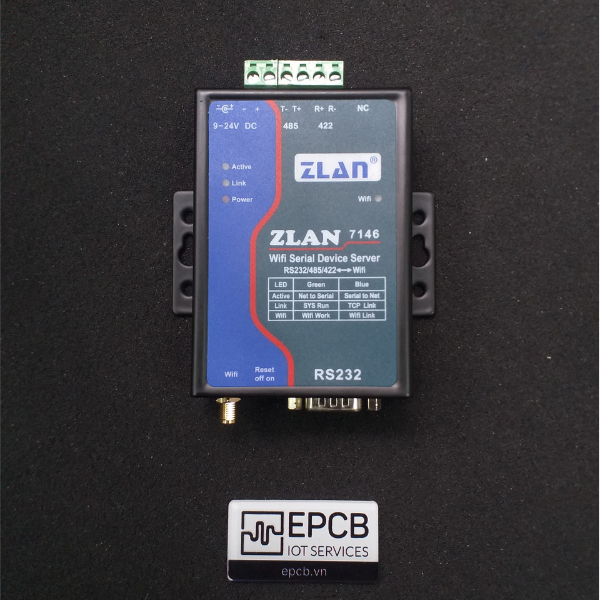

ZLAN7146 - Bộ chuyển đổi Modbus RS485/RS232/RS422 sang WIFI

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • 1,300,000₫

ZLAN7146 là một thiết bị cổng Serial không dây với khả năng kết nối mạng không dây chuẩn 802.11 b/g/n. Thiết bị hỗ trợ các chuẩn giao tiếp dây như RS485, RS232 và RS422, và có thể giám sát trạng thái kết nối TCP của thiết bị, trạng thái gửi và nhận dữ liệu cổng Serial thông qua phần mềm.

ZLAN7146 cũng có thể hỗ trợ chức năng cổng Modbus và hỗ trợ chế độ truy vấn nhiều máy chủ. Thiết bị cũng hỗ trợ các tính năng an ninh bao gồm xác thực mật khẩu TCP để đảm bảo an toàn cho kết nối.

Thiết bị cũng có thể gửi và phân phối dữ liệu ở chế độ HTTP và có thể trực tiếp sử dụng lệnh HTTP GET để tương tác với dữ liệu cổng Serial của thiết bị. Với kích thước nhỏ gọn và tính năng đa dạng, ZLAN7146 là một lựa chọn tốt cho các ứng dụng IoT và các ứng dụng đòi hỏi kết nối không dây và có thể giám sát các thiết bị dây.

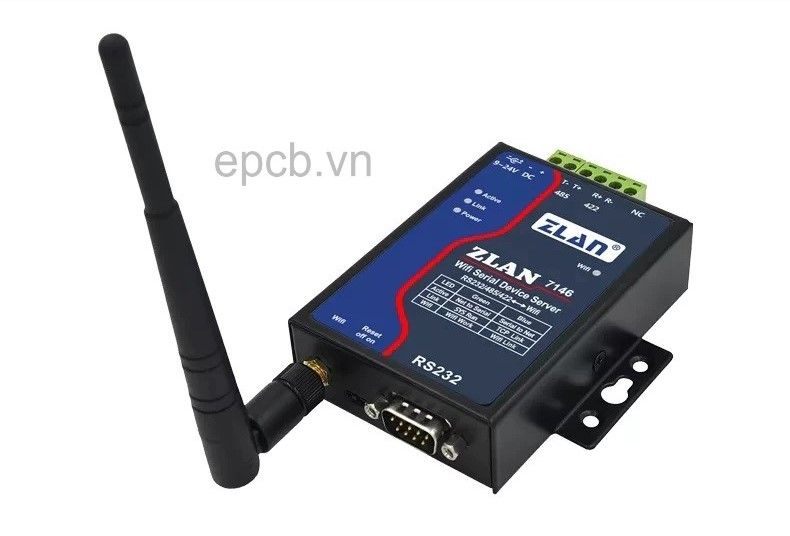

ZLAN7146 - Bộ chuyển đổi RS485 Modbus sang WIFI



Trong trường hợp quý khách cần tìm các thiết bị chuyển đổi RS485/RS232/RS422 sang WIFI khác quý khách vui lòng liên hệ:

  • Hotline/Zalo: 0367 939 867
  • Email: epcbtech@gmail.com

Đội ngũ kỹ thuật của EPCB sẽ tư vấn và mua hàng phù hợp với nhu cầu sử dụng của quý khách.

Đặc tính sản phẩm:

  • Hỗ trợ các chuẩn mạng 802.11b/g/n.

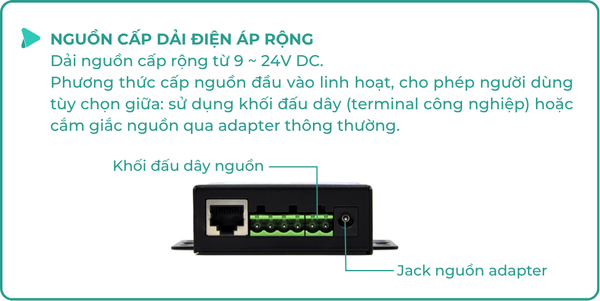

  • Có thể sử dụng nguồn điện áp rộng từ 9 đến 24V và có thể lựa chọn cách cấp nguồn cho thiết bị.
  • Hỗ trợ kiểm soát luồng phần cứng CTS/RTS và kiểm soát luồng phần mềm XON/XOFF.
  • Có ba loại cổng nối tiếp RS232/RS485/RS422 và hỗ trợ kiểm soát luồng phần cứng CTS/RTS và kiểm soát luồng phần mềm XON/XOFF.
  • Có tính năng nâng cấp chương trình thông qua cổng mạng trong hệ thống và hỗ trợ kết nối WIFI giữa các module.
  • Có 4 loại giao diện chỉ báo LINK: LINK xanh lam cho biết kết nối TCP đã được thiết lập, LINK xanh lục cho biết cáp mạng Ethernet đã được kết nối, WIFI xanh lam cho biết kết nối WIFI được thiết lập dưới dạng AP hoặc STA và WIFI xanh lục cho biết rằng chức năng WIFI hoạt động bình thường. Đèn báo phong phú có thể hiển thị trực quan trạng thái của thiết bị.
  • Có tính năng tìm kiếm thiết bị bằng một cú nhấp chuột và hỗ trợ phân giải DNS, làm máy khách DHCP và cũng có thể được sử dụng làm máy chủ DHCP ở chế độ AP.
  • Hỗ trợ các giao thức mạng TCPServer, TCP Client, UDP, UDP multicast. Khi được sử dụng như là Máy chủ, thiết bị có thể hỗ trợ tới 100 kết nối TCP để giao tiếp với các thiết bị mạng cùng một lúc; khi được sử dụng như là Máy khách, thiết bị có thể kết nối với 8 IP đích.
  • Có tính năng gửi địa chỉ MAC khi kết nối thiết bị, thuận tiện cho việc quản lý thiết bị trên nền tảng đám mây.
  • Có tính năng xem từ xa trạng thái kết nối TCP của thiết bị, trạng thái gửi và nhận dữ liệu cổng nối tiếp thông qua phần mềm. Cổng nối tiếp ảo hỗ trợ chức năng giám sát dữ liệu.
  • Ngoài ra, phần mềm này hỗ trợ cổng Modbus, bao gồm cả chế độ RTU sang TCP. Nó có thể lưu trữ và tự động thu thập dữ liệu từ thiết bị, cũng như hỗ trợ các cổng Modbus ở chế độ không lưu trữ.

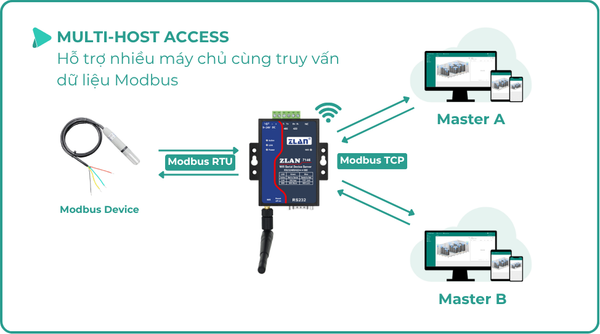

  • Phần mềm còn hỗ trợ chức năng đa máy chủ, cho phép nhiều máy tính truy cập cùng một thiết bị qua cổng nối tiếp. Nó cũng có chức năng tạo điều kiện giao tiếp với đám mây và nhận dạng thiết bị.
  • Để đảm bảo an toàn, phần mềm hỗ trợ xác thực mật khẩu để thiết lập kết nối TCP.
  • Cuối cùng, phần mềm có thể gửi và phân phối dữ liệu qua giao thức HTTP và tương tác với dữ liệu qua cổng Serial của thiết bị bằng lệnh HTTP GET.

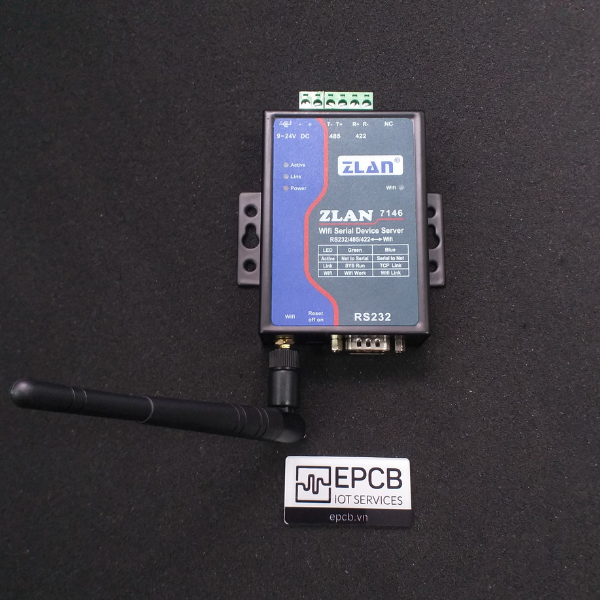

ZLAN7146 - Bộ chuyển đổi RS485 Modbus sang WIFI



Thông số kỹ thuật

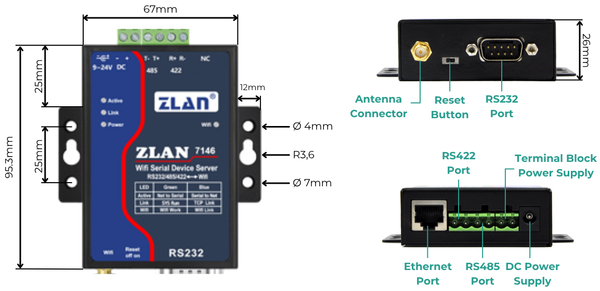

  • Kích thước: Dài × Rộng × Cao = 9.4cm × 6.5cm × 2.5cm.
  • Điện TTL: bao gồm RXD, TXD, GND, mức giao diện 3.3V.
  • Tốc độ truyền: 1200~460800 bps.
  • Kiểm soát luồng: RTS/CTS, DSR/DTR, XON/XOF.
  • Chuẩn không dây: 802.11 b/g/n.
  • Dải tần: 2.412GHz-2.484GHz.
  • Công suất phát: IEEE 802.11n: 15dBm @HT20/40 MCS7; IEEE 802.11g: 16dBm @54MHz; IEEE 802.11b: 18dBm @11MHz.
  • Độ nhạy thu: HT40 MCS7: -70dBm@10% PER(MCS7); HT20 MCS7: -73dBm@10% PER(MCS7); 54M: -77dBm@10% PER; 11M: -89dBm@8% PER.
  • Chế độ làm việc không dây: STA/AP.
  • Cơ chế bảo mật: WPA/WPA2, WEP, TKIP và AES, WPS2.0, WAPI.
  • Giao thức mạng: TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP.
  • Phương thức cấu hình: Máy chủ web, công cụ cấu hình Windows zlvircom.
  • Nguồn điện: 9~24V (50mA ở 24V).
  • Điện năng tiêu thụ ở tốc độ tối đa: 95mA.
  • Nhiệt độ làm việc: -20~70℃.
  • Nhiệt độ bảo quản: -45~125℃.

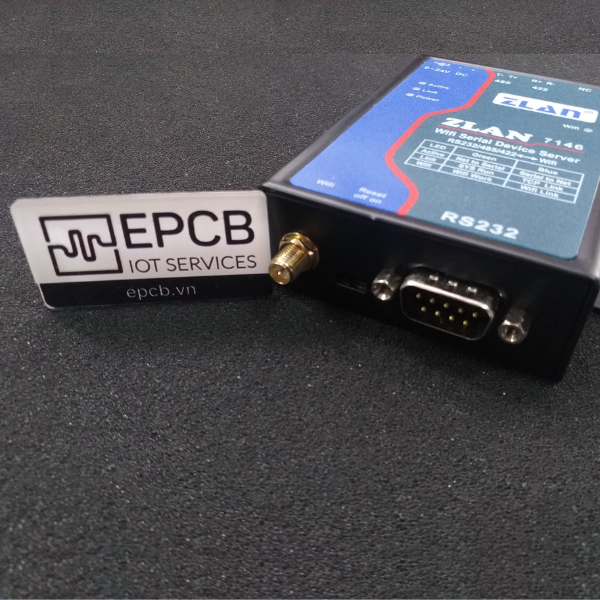

ZLAN7146 - Bộ chuyển đổi RS485 Modbus sang WIFI

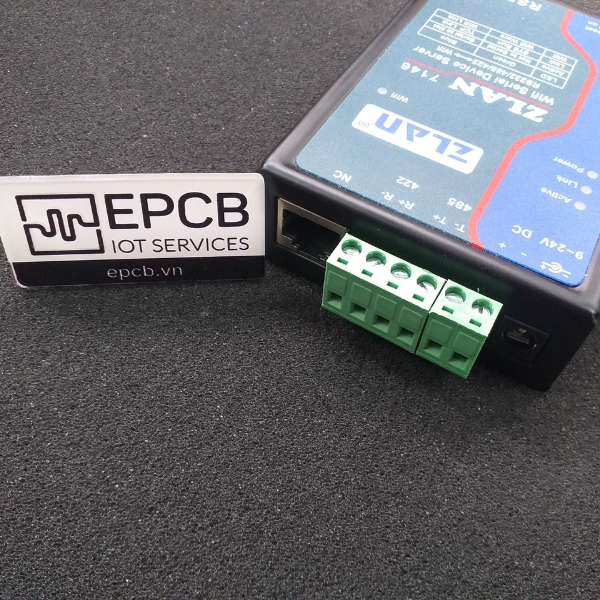

Sơ đồ chân kết nối


ZLAN7146 - Bộ chuyển đổi Modbus RS485/RS232/RS422 sang WIFI.

ZLAN7146 - Bộ chuyển đổi RS485 Modbus sang WIFIZLAN7146 - Bộ chuyển đổi RS485 Modbus sang WIFI

ZLAN7146 - Bộ chuyển đổi Modbus RS485/RS232/RS422 sang WIFI
