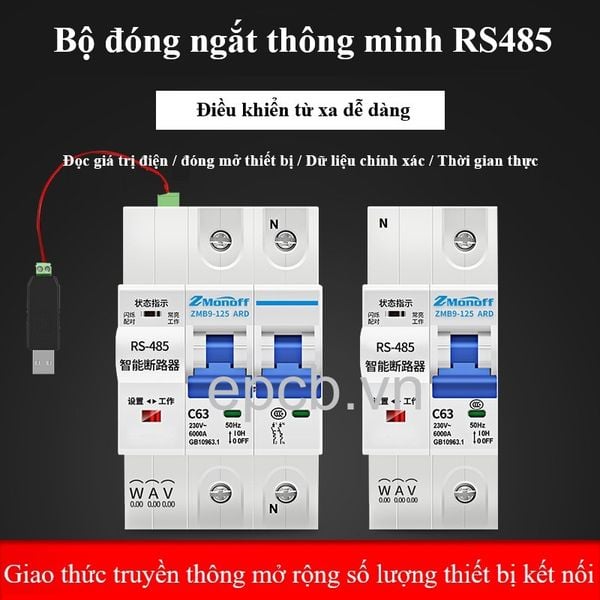

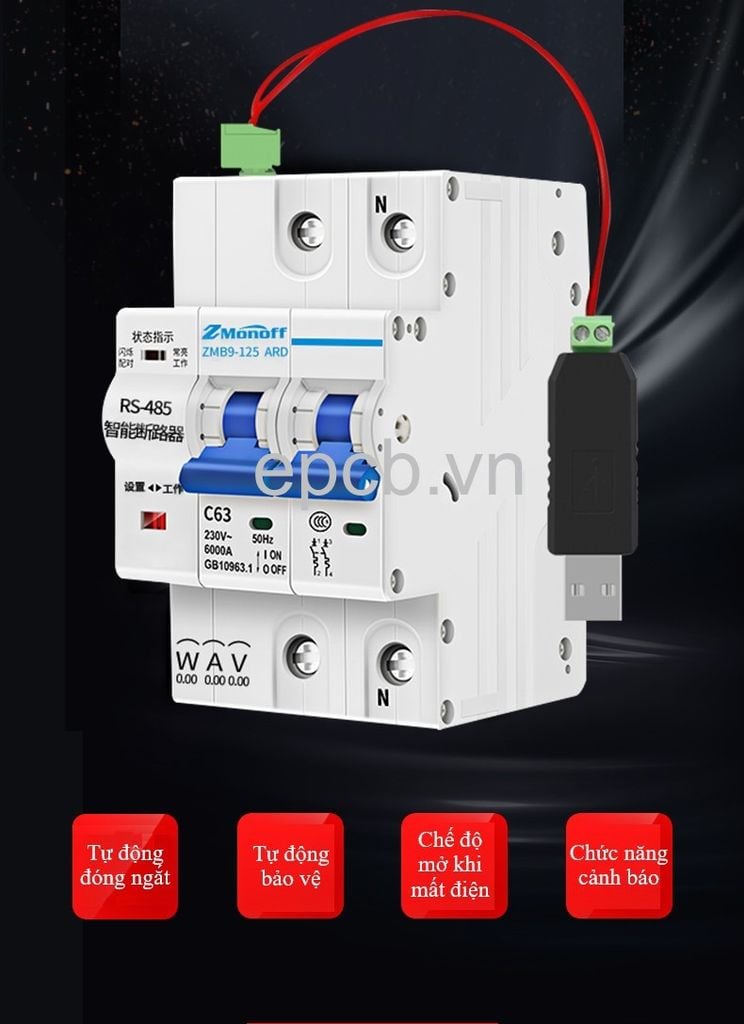

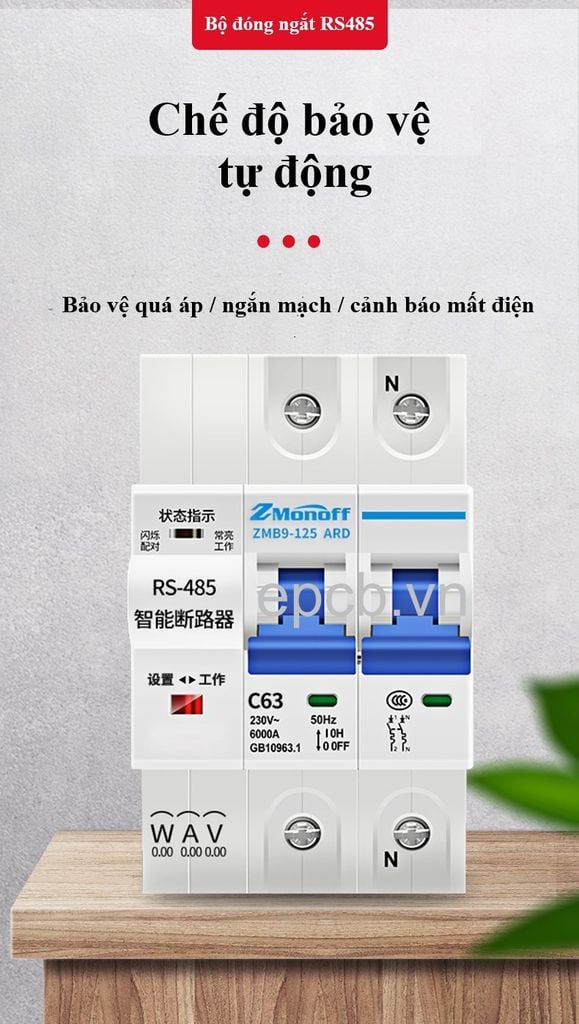

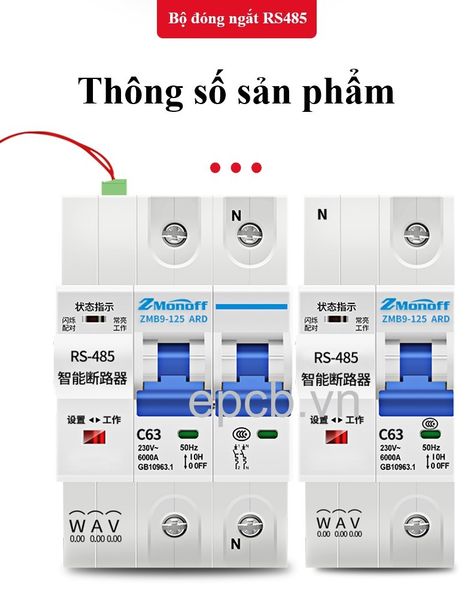

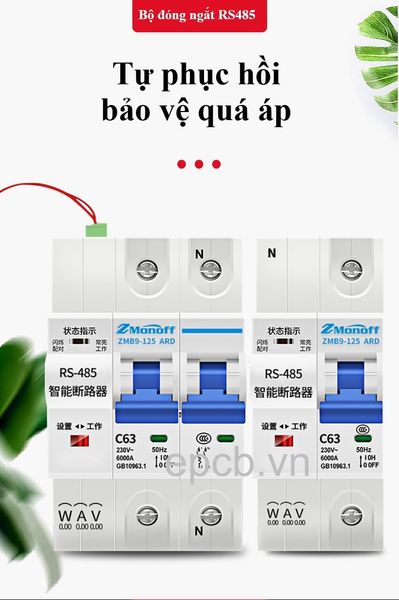

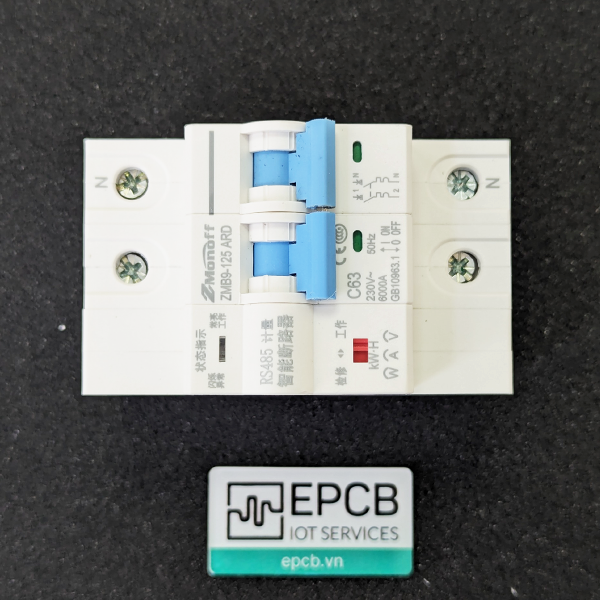

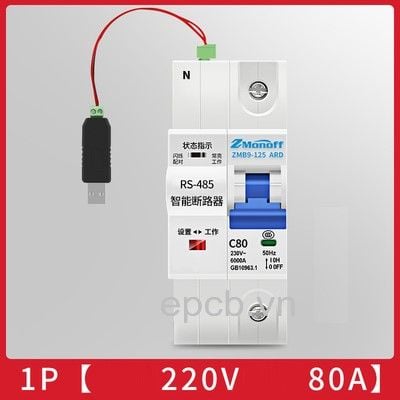

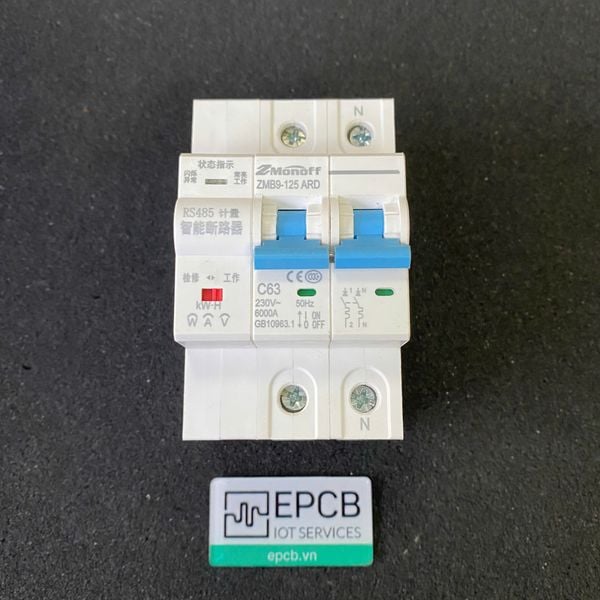

Thông số kỹ thuật

Giá trị

Dòng điện định mức (In)

40A, 50A, 63A, 80A, 100A, 125A

Điện áp định mức (Ue)

230V, 400V

Số cực

1P, 2P, 3P, 4P

Điện áp xung chịu đựng định mức (Uimp)

≥ 6 kV

Tần số định mức (Fn)

50 Hz

Khả năng cắt ngắn mạch định mức (Icn)

6000 A

Thời gian đóng tự động từ xa (tc)

< 3 s

Thời gian mở tự động từ xa (td)

< 2 s

Thời gian trễ khi cấp nguồn (te)

3 s ≤ te ≤ 8 s

Điện áp điều khiển định mức (Uc)

AC 220 V

Dòng điện mạch điều khiển (Ic)

≤ 1 mA

Dòng rò dây pha (IL)

< 0.2 mA

Tuổi thọ cơ khí

≥ 10.000 lần đóng/cắt

Tuổi thọ điện

≥ 6.000 lần đóng/cắt

Đặc tính tác động tức thời

Loại C

Mô-men siết (N·m)

2.5

Công suất tiêu thụ tối đa trên mỗi cực

Xem bảng 1

Đặc tính thời gian – dòng điện

Xem bảng 2

Dây dẫn đấu nối

Xem bảng 3

Dải dòng điện định mức In (A)

Công suất tiêu thụ tối đa trên mỗi cực (W)

32 < In ≤ 40

6.5

40 < In ≤ 50

8

50 < In ≤ 63

11.5

63 < In ≤ 80

13.5

100 < In ≤ 125

18

Thử nghiệm

Dòng thử

Trạng thái ban đầu

Giới hạn thời gian tác động/ không tác động

Kết quả mong đợi

Nhiệt độ môi trường

Ghi chú

A

1.13 In

Trạng thái nguội

t ≤ 1 h

 (In ≤ 63 A)

Không tác động

30 °C ~ 35 °C

—

t ≤ 2 h

 (In > 63 A)

B

1.45 In

Ngay sau thử nghiệm A

t < 1 h

(In ≤ 63 A)

Tác động

Dòng điện tăng ổn định trong vòng 5s

t < 2 h

(In > 63 A)

C

2.55 In

Trạng thái nguội

1 s < t < 120 s

Tác động

—

D

5 In

Trạng thái nguội

t ≤ 0.1 s

Không tác động

Dòng điện được cấp bằng cách đóng công tắc phụ

E

10 In

Trạng thái nguội

t < 0.1 s

Tác động

Dòng điện được cấp bằng cách đóng công tắc phụ

Thuật ngữ “trạng thái nguội”: là trạng thái thiết bị không mang tải trước khi thử nghiệm, tại nhiệt độ hiệu chuẩn tham chiếu.

Dòng điện định mức In (A)

Tiết diện danh định của dây dẫn đồng (mm²)

32 < In ≤ 50

10

50 < In ≤ 63

16

63 < In ≤ 80

25

80 < In ≤ 100

25

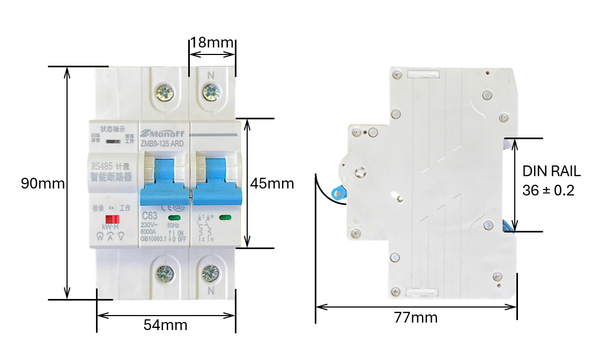

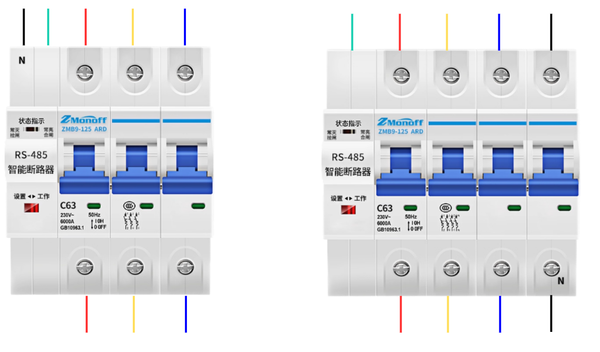

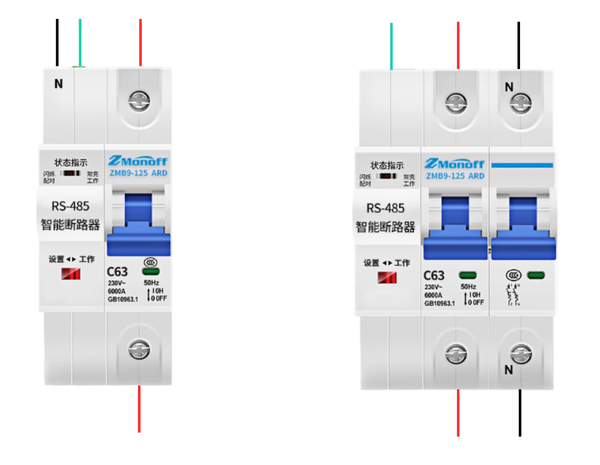

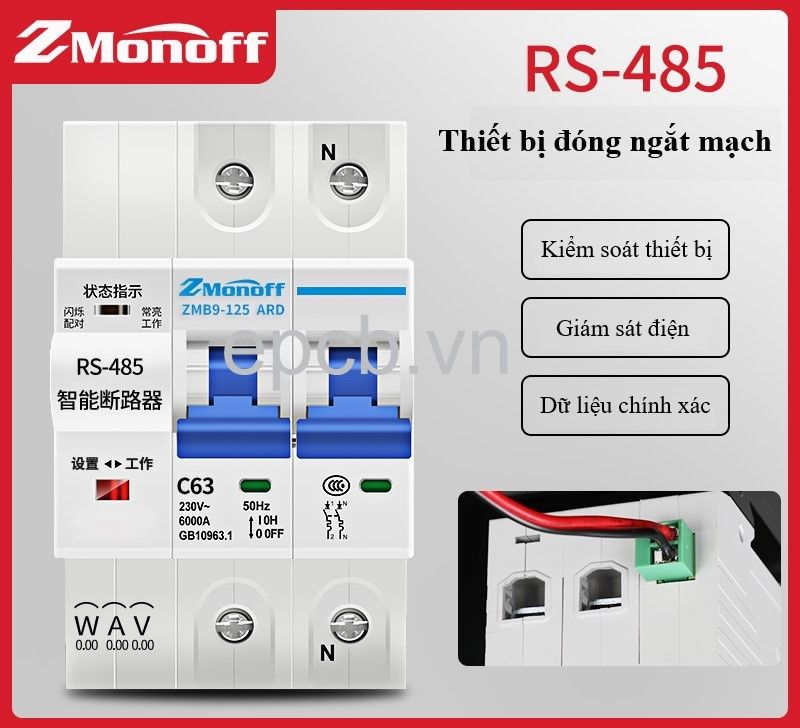

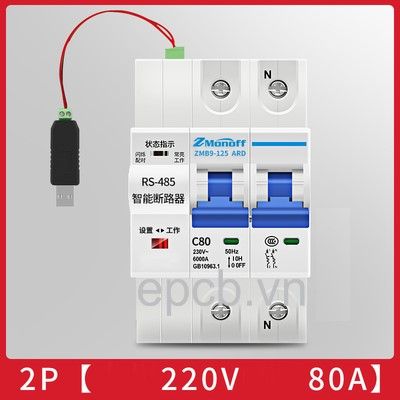

Màu dây

Chức năng

Đỏ

Dây pha

Black

Dây trung tính

Xanh lá

Dây tín hiệu RS485

Màu dây

Chức năng

Đỏ

Pha R

Vàng

Pha S

Xanh dương

Pha T

Đen

Dây trung tính

Xanh lá

Dây tín hiệu RS485

Giao thức

Baudrate

Data bits

Stop bits

Parity

RS485

2400bps/4800bps/9600bps có thể thay đổi, (mặc định là 9600bps)

8

1

None

Địa chỉ

Loại thanh ghi/ lệnh

Chức năng

Phạm vi dữ liệu

Ghi chú

Đọc cuộn (Coil) – Mã chức năng: Read (0x01)

0

Cuộn đầu ra

Reset từ xa

—

Tự động trở về 0 sau khi reset thành công

1

Cuộn đầu ra

Đóng/ngắt từ xa

1 = Đóng, 0 = Ngắt

—

2

Cuộn đầu ra

Khóa/mở khóa từ xa

1 = Khóa, 0 = Mở khóa

—

3

Cuộn đầu ra

Chế độ tự động/thủ công

1 = Tự động, 0 = Thủ công

—

Ghi cuộn (Coil) – Mã chức năng: Write (0x05, hỗ trợ broadcast)

0

Cuộn đầu ra

Reset từ xa

0xFF00

Tự động trở về 0 sau khi reset thành công

1

Cuộn đầu ra

Đóng/ngắt từ xa

0xFF00 / 0x0000

—

2

Cuộn đầu ra

Khóa/mở khóa từ xa

0xFF00 / 0x0000

—

3

Cuộn đầu ra

Chế độ tự động/thủ công

0xFF00 / 0x0000

—

Thanh ghi giữ (Holding Register) – Mã chức năng: Write (0x06 / 0x10), Read (0x03)

0

Thanh ghi giữ

ID

1–255 (mặc định: 1)

0 = địa chỉ broadcast

1

Thanh ghi giữ

Baudrate

1200–19200

Mặc định: 9600

2

Thanh ghi giữ

Ngưỡng quá áp

250–300 V

R/W, Mặc định 0 (tắt)

3

Thanh ghi giữ

Ngưỡng thấp áp

150–200 V

R/W, Mặc định 0 (tắt)

4

Thanh ghi giữ

Ngưỡng quá dòng

1–100 A

R/W, Mặc định 0 (tắt)

5

Thanh ghi giữ

Ngưỡng dòng rò

1–500 mA

R/W, Mặc định 0 (tắt)

6

Thanh ghi giữ

Dữ liệu người dùng (Bit cao)

0xFFFF

Đọc/Ghi

7

Thanh ghi giữ

Dữ liệu người dùng (Bit thấp)

0xFFFF

Đọc/Ghi

Thanh ghi vào (Input Register) – Mã chức năng: Read (0x04)

0

Thanh ghi vào

Điện áp tức thời pha A

0–600 (1 V)

Chỉ đọc

1

Thanh ghi vào

Điện áp tức thời pha B

0–600 (1 V)

Chỉ đọc

2

Thanh ghi vào

Điện áp tức thời pha C

0–600 (1 V)

Chỉ đọc

3

Thanh ghi vào

Dòng rò tức thời

0–1000 (1 mA)

Chỉ đọc

4

Thanh ghi vào

Trạng thái công tắc và lỗi

Cắt: 0x0F (15) / Đóng: 0xF0 (240)
Lỗi điện áp: 0x0A (10)
Lỗi quá tải: 0x3A
Lỗi rò điện: 0x4A (tùy chọn)
Khóa từ xa: 0x0B (11)

Chỉ đọc

5

Thanh ghi vào

Dòng tức thời pha A

0–0xFFFF (0.01 A)

Chỉ đọc

6

Thanh ghi vào

Công suất tức thòi

0–0xFFFF (1 W)

Chỉ đọc

7

Thanh ghi vào

Điện năng tích lũy (word cao)

0–0xFFFF

Chỉ đọc

8

Thanh ghi vào

Điện năng tích lũy (word thấp)

0–0xFFFF (0.001 kWh)

Chỉ đọc
