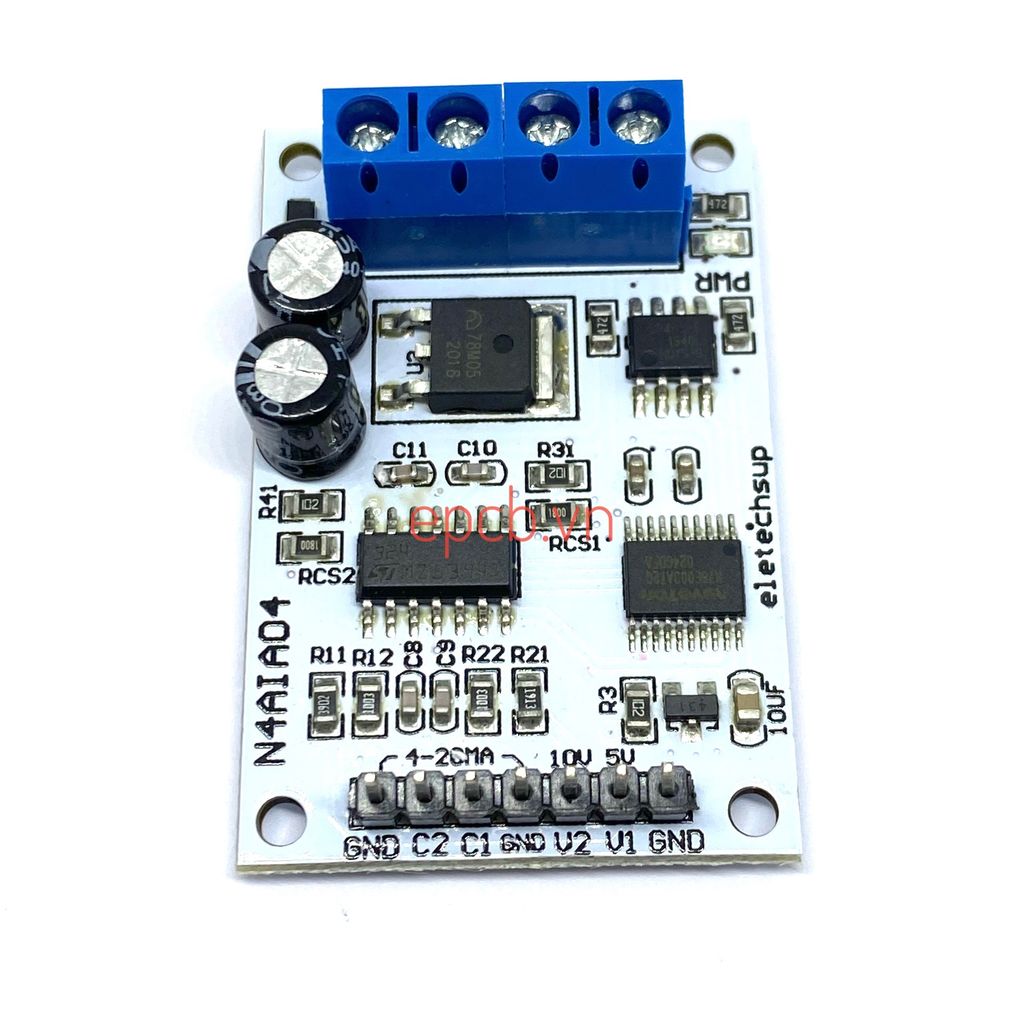

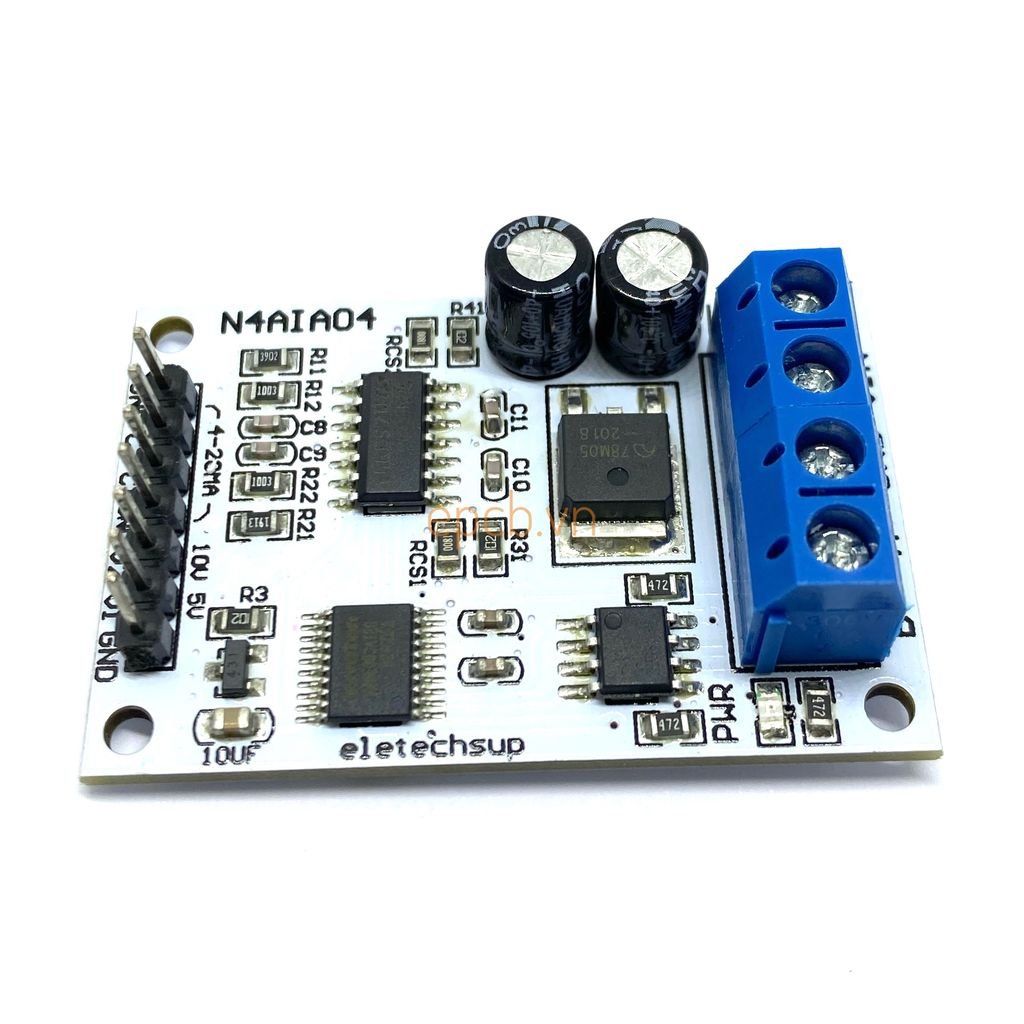

Mạch đọc điện thế 2 Kênh (0-5V, 0-10V) , dòng điện 2 kênh (4-20MA) ADC Modbus RTU kết nối PLC.
- Hỗ trợ đọc 2 kênh đo điện thế, 1 kênh đo 0-5V DC, 1 kênh đo 0-10V DC.
- Hỗ trợ đọc 2 kênh đo dòng 4-20 mA
Mạch thích hợp cho dùng chuyển đổi cảm biến analog dạng điện thế và dòng điện sang mạng RS485 Modbus.
Để thuận tiện cho việc giao tiếp module với máy tính, hãy sử dụng thêm USB RS485 UART V1 hoặc USB RS485 UART V2.
Thông số kĩ thuật:
- Điên áp hoạt động : 8 - 25VDC (DC 9V 12V 15V 24V)
- Dòng điện hoạt động: 10 - 14 mA
- Chuẩn giao tiếp Modbus RTU (3 read command, 6 write command)
- V1(CH1) Kênh đo điện thế dải 0 - 5VDC
- V2(CH2) Kênh đo điện thế dải 0 - 10VDC
- C1/C2(CH3/4) Kênh đo dòng dải 0 - 20mA / 4 - 20mA
- Độ phân giải đo điện thế là 0.01V, độ chính xác 1%.
- Độ phân giải đo dòng điện 0.1mA, độ chính xác 1%.
- Nếu sai số lớn hơn 1%, cần canh chỉnh lại thiết bị.
- RS485 Modbus hỗ trợ kết nối 247 thiết bị.
- Kích thước: 45 * 30 * 15mm
- Khối lượng: 10g
Tài liệu Modbus: Modbus Register Map
Sơ đồ đâu dây:
Kết nối PC:
Kết nối song song nhiều thiết bị với máy tính:

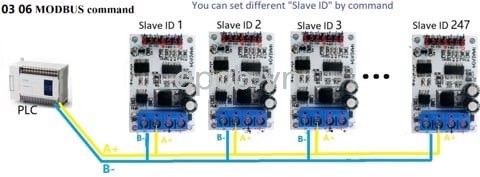

Kết nối song song nhiều thiết bị với PLC:
