M5Stack Tough là bộ công cụ phát triển dựa trên chipset ESP32. Ngoài những thứ khác, nó có màn hình tích hợp với màn hình cảm ứng, Wi-Fi, Bluetooth, loa và RTC. Các ngôn ngữ lập trình UIFlow, MicroPython và Arduino được hỗ trợ. M5Stack Tough được chế tạo đặc biệt để hoạt động trong điều kiện khắc nghiệt hơn.

Sản phẩm được trang bị bộ vi xử lý LX6 32-bit Xtensa® lõi kép công suất thấp với tần số xung nhịp lên đến 240 MHz. Sự kết hợp giữa 8M PSRAM + bộ nhớ FLASH 16M, tấm nền hiển thị IPS HD 2.0 inch tích hợp + màn hình cảm ứng điện dung có độ nhạy cao + thiết bị ngoại vi phong phú, giao diện mở rộng. M5Stack Tough được hỗ trợ toàn diện chống bụi và chống thấm nước, có thể đảm bảo hoạt động ổn định của mạch ngay cả trong các ứng dụng công nghiệp phức tạp. Bộ dụng cụ ESP32 này lý tưởng cho việc điều khiển công nghiệp, tòa nhà thông minh, thu thập dữ liệu và các ứng dụng khác.

Thiết kế kết cấu

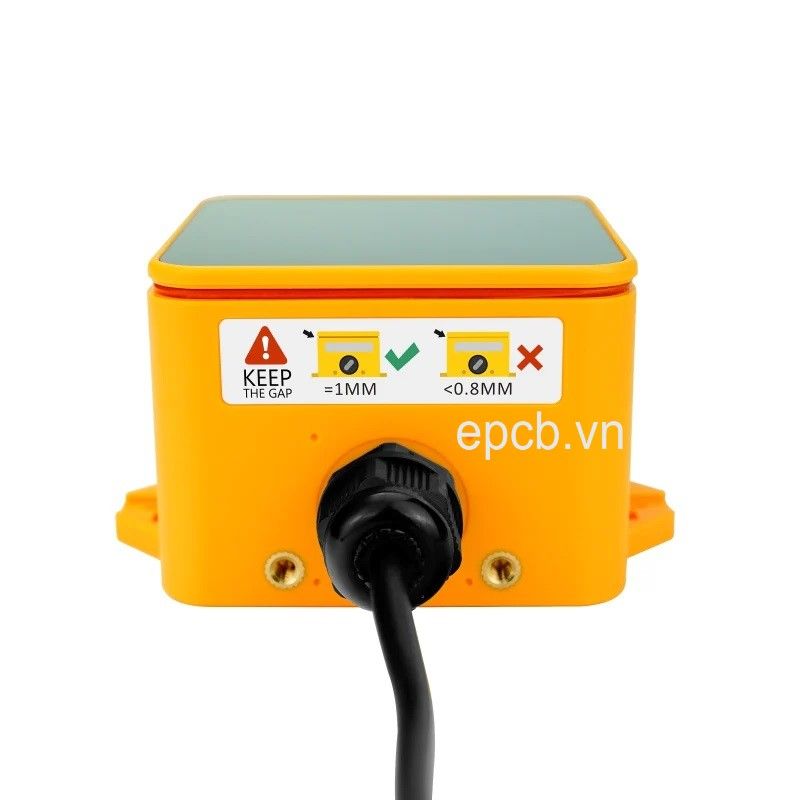

• Chống nước với vòng đệm 'o-ring', đi kèm các kết nối M12 chống nước có khả năng đối phó với các vật thể rắn, bụi, cát và bùn cũng như khả năng chống ngâm nước.
• Thiết kế vỏ chống tia UV.
• Có nhiều cách lắp đặt: vít, dải cuộn, nam châm, bề mặt dính.
• Kết nối M12 chống nước (Không ngâm sản phẩm trong nước).

Tích hợp

• Màn hình cảm ứng điện dung đa điểm 2 inch LCD
• Bộ khuếch đại công suất I2S 16 bit NS4168 + loa 1W
• Khe thẻ TFCard
• Chip quản lý nguồn AXP192 + đồng hồ BM8563-RTC -> Giải pháp tiết kiệm năng lượng, Thức dậy với đồng hồ báo thức RTC
• Mạch RF tinh tế mang lại khả năng giao tiếp không dây mạnh mẽ và đồng nhất

Khả năng mở rộng mạnh mẽ

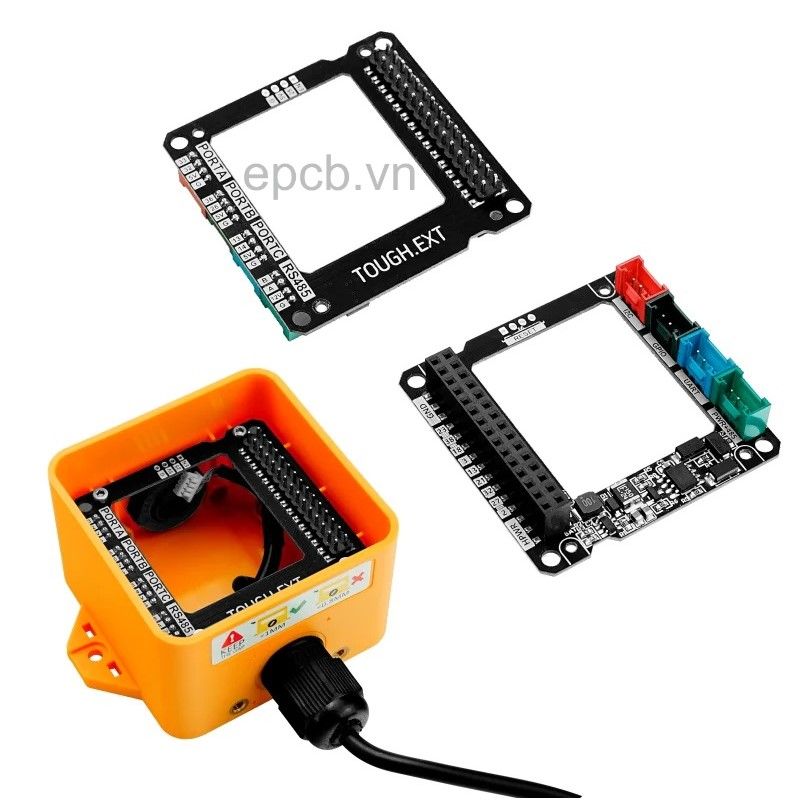

• Trang bị bo mở rộng có thể lập trình.
• Tích hợp bộ chuyển đổi DC/DC linh hoạt 12V->5V, nguồn cấp linh hoạt.
• Mạch chuyển đổi RS485.
• Giao diện PortA, B, C/ 3x Grove mở rộng.
• Dễ dàng tiếp cận hệ thống phần cứng và phần mềm của M5Stack, mở rộng cảm biến cắm và chạy.

Phát triển sản phẩm

• Hỗ trợ nền tảng lập trình đồ họa UIFlow, không cần viết mã, đẩy dữ liệu lên đám mây.
• Hoàn toàn tương thích với Arduino, ESP32-IDF và các nền tảng phát triển phổ biến khác.
• Thực thi bộ xử lý đa lõi trên FreeRTOS để chạy nhiều nhiệm vụ đồng thời để đạt hiệu suất tốt hơn.

Đặc điểm sản phẩm

• ESP32-D0WDQ6-V3
• 16MB Flash + 8MB PSRAM
• Chống Nước và Chống Bụi
• Thiết kế vỏ chống tia UV bảo vệ
• Màn hình cảm ứng điện dung đa điểm 2 inch
• Công nghệ tiết kiệm năng lượng tiên tiến: Thức dậy với đồng hồ báo thức RTC
• Tích hợp bộ chuyển đổi DC/DC linh hoạt 12V->5V. Nguồn cấp linh hoạt
• Giao diện RS485/I2C/GPIO/UART
• Nền tảng phát triển: Arduino/UIFlow/ESP-IDF
