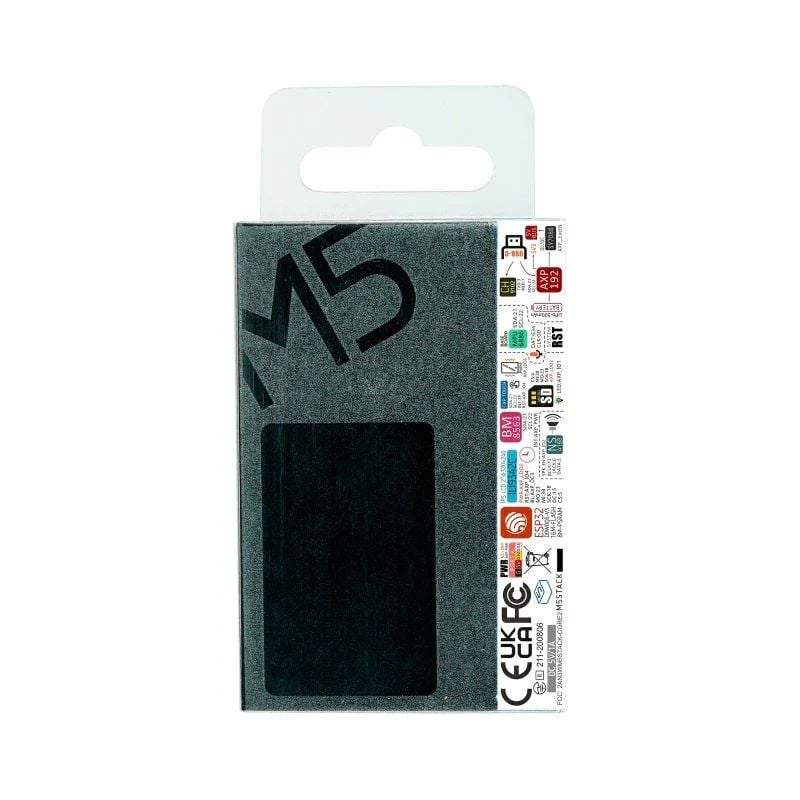

M5Stack Core2 ESP32 IoT Development Kit

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

M5Core2 là thiết bị nhân hệ thống thế hệ thứ hai trong series kit phát triển IoT M5Stack, nó cải thiện thêm các chức năng so với thế hệ gốc.

M5Stack Core2 ESP32 IoT Development Kit

Vi điều khiển (MCU) là một mô hình ESP32 kit D0WDQ6-V3 và có hai lõi xử lý Xtensa® 32-bit 240MHz LX6 có thể được điều khiển độc lập. Wi-Fi được hỗ trợ theo tiêu chuẩn và nó bao gồm 16MB Flash và 8MB PSRAM tích hợp trên bo mạch, cổng USB TYPE-C cho việc sạc pin, tải chương trình và giao tiếp qua cổng nối tiếp, màn hình cảm ứng điện dung tích hợp kích thước 2.0 inch, và còn có một động cơ rung tích hợp.

M5Stack Core2 ESP32 IoT Development Kit

M5Core2 cũng có một mô-đun RTC tích hợp có thể cung cấp thời gian chính xác. Nguồn cung cấp được quản lý bởi chip quản lý nguồn AXP192, có thể kiểm soát hiệu quả việc tiêu thụ điện của bộ cơ sở và có một đèn LED màu xanh tích hợp giúp thông báo cho người dùng về mức pin. Dung lượng pin đã được nâng cấp lên 390mAh, có thể cung cấp nguồn cho thiết bị lâu hơn so với mẫu trước đó.

M5Core2 giữ lại khe cắm thẻ TF (microSD) và loa. Tuy nhiên, để đảm bảo chất lượng âm thanh đầu ra cao hơn, nó sử dụng chip khuếch đại âm thanh số học giao diện I2S để ngăn hiện tượng méo tiếng. Có nút nguồn và nút reset độc lập ở phía trái và phía dưới của bộ cơ sở.

M5Stack Core2 ESP32 IoT Development Kit

Ba biểu tượng trên màn hình phía trước là các nút cảm ứng có thể lập trình. Phía sau cơ sở có một bo mạch mở rộng nhỏ với cảm biến IMU 6 trục và microphone. M5Stack Core2 hỗ trợ nền tảng phát triển và ngôn ngữ lập trình: Arduino, UIFlow (sử dụng Blockly, ngôn ngữ MicroPython). Bất kể trình độ phát triển và kỹ năng lập trình của bạn ở mức độ nào, M5Stack sẽ giúp bạn từ từ biến ý tưởng của mình thành hiện thực.

Quản lý nguồn

  • Bật nguồn: Nhấn một lần nút nguồn ở phía trái
  • Tắt nguồn: Nhấn và giữ nút nguồn ở phía trái trong 6 giây
  • Đặt lại: Nhấn nút RST ở phía dưới

Tiện ích mở rộng

Để xếp chồng M5Core2 với các mô-đul M5 khác, bạn cần phải tháo/loại bỏ pin ở phía dưới của Core2; Nếu bạn muốn giữ lại các chức năng I2S Mic, IMU và Pin, bạn cần một M5GO Bottom2. **Giao diện chip CP2104 được dự trữ trên bo mạch PCB của CORE2 để giao tiếp với pin lithium.

Cảm biến rung của M5Core2 và dòng sản phẩm M5 Base không tương thích về thiết kế cơ khí. Vui lòng không xếp chồng chúng lại với nhau.

Đặc điểm sản phẩm

  • Dựa trên ESP32, tích hợp Bluetooth/Wi-Fi
  • 16M Flash, 8M PSRAM
  • Loa tích hợp, đèn báo nguồn, động cơ rung, RTC, khuếch đại âm thanh I2S, màn hình cảm ứng điện dung, nút nguồn, nút reset
  • Khe thẻ TF (tối đa 16G)
  • Pin lithium tích hợp, trang bị chip quản lý nguồn
  • Bo mạch nhỏ độc lập tích hợp cảm biến 6 trục IMU, microphone PDM
  • Ổ cắm M-Bus & Các chân kết nối
  • Tương thích với nhiều nền tảng phát triển: UIFlowMicroPythonArduinoNET nanoFramework

Bao gồm

  • 1x M5Stack Core2
  • 1x Cáp USB Type-C (20cm)
  • 1x Đồng hồ HEX

Ứng Dụng

  • Bộ điều khiển terminal Internet of Things
  • Sản phẩm giáo dục STEM
  • Sáng tạo DIY
  • Thiết bị nhà thông minh

Thông số kỹ thuật

Resources

Parameter

ESP32-D0WDQ6-V3

240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi, Bluetooth

Flash

16MB

PSRAM

8MB

Input Voltage

5V @ 500mA

Interface

TypeC x 1, GROVE(I2C+I/0+UART) x 1

IPS LCD Screen

2.0"@320*240 ILI9342C

Touch Screen

FT6336U

Speaker

1W-092

LED

Green power indicator light

Button

Power button, RST button, Virtual screen button*3

Vibration reminder

Vibration motor

MIC

SPM1423

I2S Power Amplifier

NS4168

6-axis IMU

MPU6886

RTC

BM8563

PMU

AXP192
