M5Stack Station ESP32 IoT Development Kit RS485 Version

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

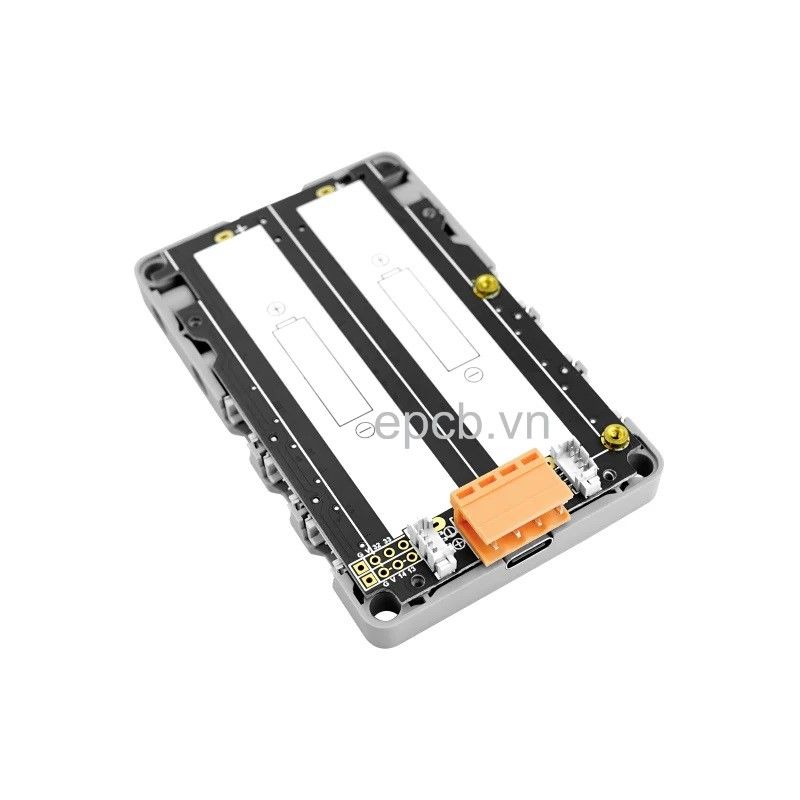

M5Station-485 là một bộ kit phát triển nhúng IoT có tính năng đa dụng, cấp công nghiệp, với vi điều khiển Espressif ESP32 SOC, tích hợp giải pháp Wi-Fi và 'BT', vi xử lý hai lõi tiết kiệm năng lượng Xtensa® 32-bit LX6, tần số chính lên đến 240MHz. Được tích hợp sẵn 16M FLASH, màn hình IPS màu đầy đủ 240*135 1.14 inch + bàn phím vật lý + các giao tiếp phong phú, hai bộ cổng mở rộng với sáu cổng mỗi bộ + chế độ ngủ/thức dậy tiết kiệm năng lượng. Nhiều tùy chọn cung cấp năng lượng bao gồm USB Type-C, PWR485, Pin Ngoại (đã dự trữ ổ cắm pin trên bo mạch). Bộ chuyển đổi DC/DC tăng cường mật độ công suất cao SCT12A0DHKR tích hợp trên bo mạch đảm bảo sự ổn định của thiết bị điện tử ngay cả trong các ứng dụng phức tạp. Thiết bị này phù hợp cho việc kiểm soát công nghiệp, tòa nhà thông minh, các nút thu thập dữ liệu đa kênh và các ứng dụng khác.

M5Stack Station ESP32 IoT Development Kit RS485 Version

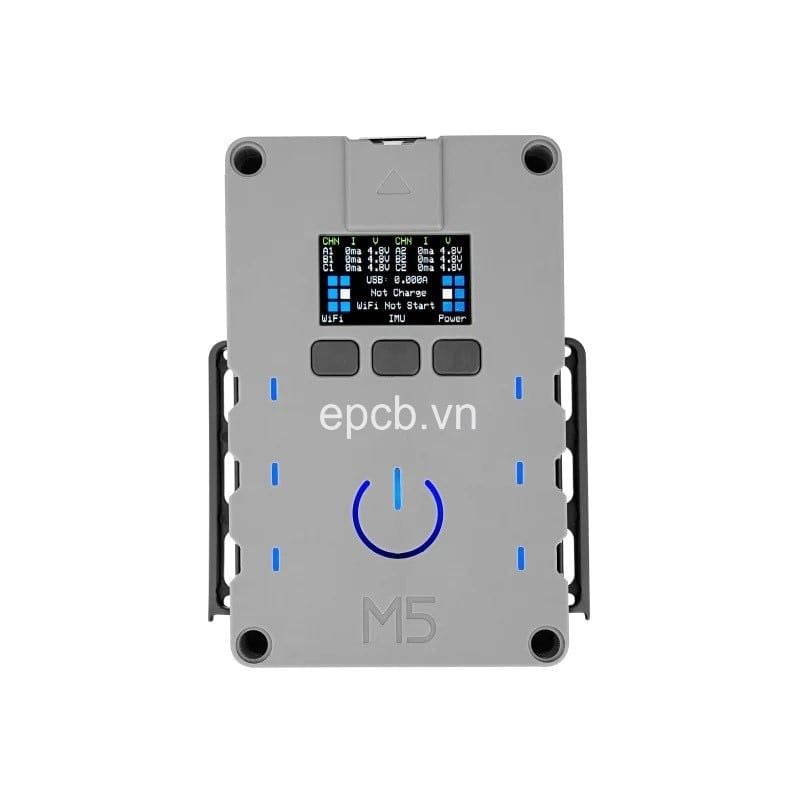

Giao diện màn hình

  • Màn hình IPS 1.14 inch
  • 3 phím vật lý có thể lập trình
  • 1 nút BẬT/TẮT
  • 7 đèn RGB có thể lập trình

M5Stack Station ESP32 IoT Development Kit RS485 Version

Nguồn cung cấp năng lượng

Đầu vào

  • Mạch điều chỉnh DC/DC SY8303 tích hợp, chuyển đổi từ 9~24V thành 5V
  • Chip quản lý nguồn AXP192

Đầu ra

  • Mỗi giao diện (6 Grove, 1 USB-A) được bật/tắt điện tử bằng SGM2553D.
  • INA3221 để thu thập điện áp/dòng cho các giao diện Grove và INA199 để thu thập dòng cho USB-A.
  • Bộ chuyển đổi DC/DC tăng cường mật độ công suất cao tích hợp SCT12A0DHKR

Tiêu thụ năng lượng thấp

  • RTC BM8563 tích hợp để đạt chức năng ngủ/thức dậy tiết kiệm năng lượng.

M5Stack Station ESP32 IoT Development Kit RS485 Version

Thiết kế cổng

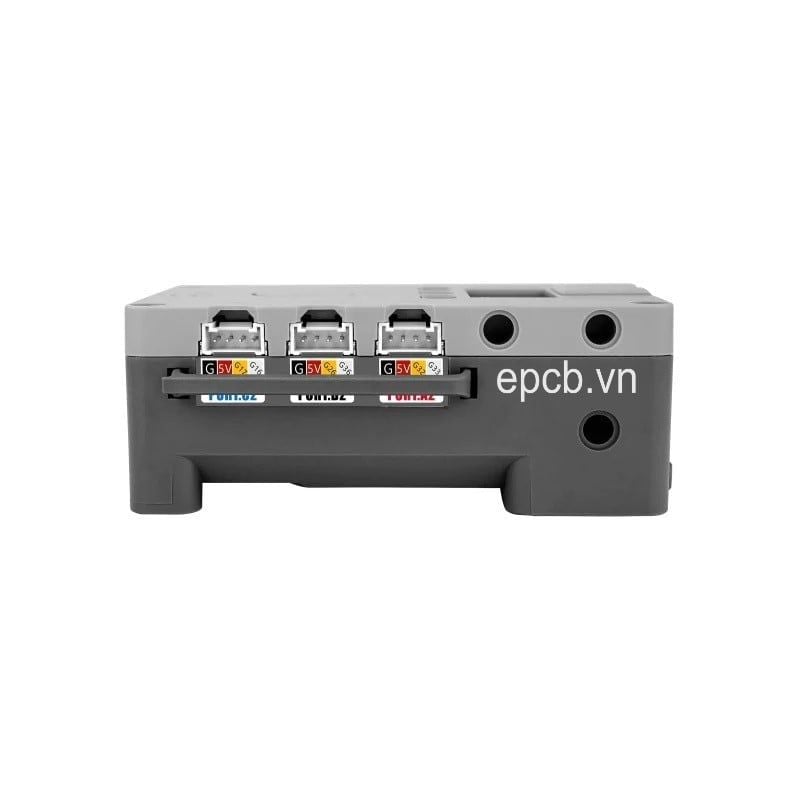

  • 6 cổng giao diện mở rộng Grove
  • Cổng A1/A2 chia sẻ các chân cấp nguồn và tín hiệu
  • Cổng B1/B2/C1/C2 có chân cấp nguồn và tín hiệu riêng biệt

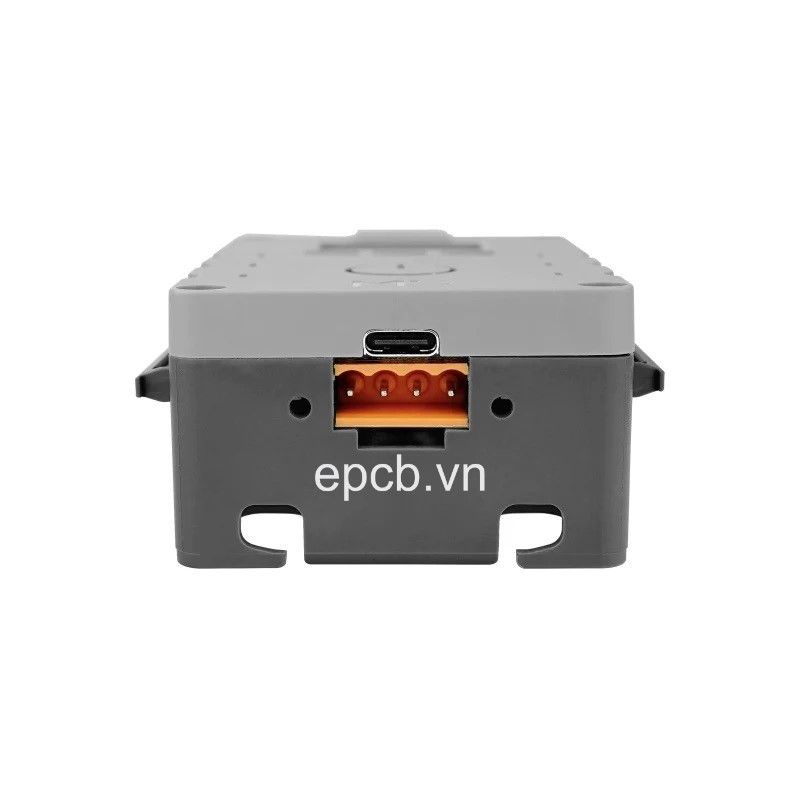

  • Giao diện PWR485 (4 dây - VH3.96)
  • RS485
  • Đầu vào nguồn 9~24V

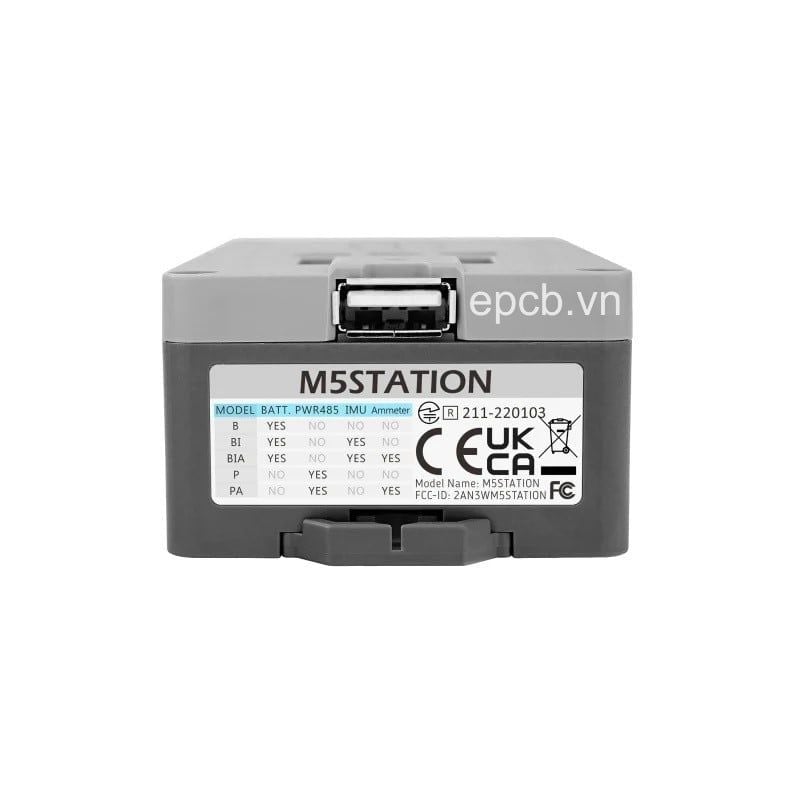

  • Đầu ra nguồn qua USB loại A, không có chân tín hiệu

M5Stack Station ESP32 IoT Development Kit RS485 Version

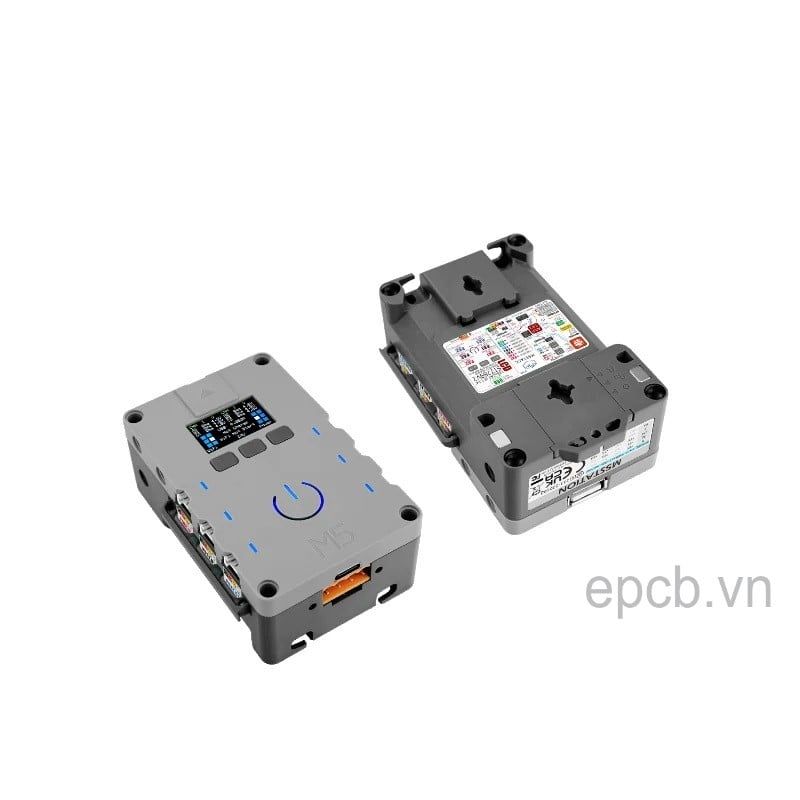

Thiết kế cơ khí

  • Đinh ray
  • Treo trên tường
  • Ốc vít

Phát triển và lập trình

  • Hỗ trợ nền tảng lập trình đồ họa UIFlow, kịch bản, không cần biên dịch, đẩy lên đám mây
  • Hoàn toàn tương thích với Arduino, ESP32-IDF và các nền tảng phát triển chính khác
  • Hỗ trợ FreeRTOS, với sự giúp đỡ của cơ chế hai lõi và cơ chế đa nhiệm, tổ chức hiệu quả nhiệm vụ logic, tối ưu hóa hiệu suất thực thi của chương trình.

Quản lý nguồn

  • Bật nguồn: Nhấn nút nguồn trung tâm.
  • Tắt nguồn: Nhấn và giữ nút nguồn trung tâm trong 4 giây.

M5Stack Station ESP32 IoT Development Kit RS485 Version

Bao gồm

  • 1x M5Station-485
  • 1x Cáp USB loại C (100cm)
  • 1x Chìa khóa HEX

Ứng dụng

  • Bộ điều khiển công nghiệp
  • Thu thập dữ liệu đa kênh
  • Tự làm sản phẩm thử nghiệm

Thông số kỹ thuật

Specification

Parameters

ESP32-D0WDQ6-V3

240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi

Flash

16MB

USB powered

5V@1A

RS485 power supply

9~24V@1A

Interface

Type-C * 1, GROVE(I2C+I/0+UART) * 6, Full-Size USB Type-A(OUTPUT),PWR485

LEDs

SK6812 * 7

Pushbuttons

Power Button, Physical Button \ 3

IPS LCD Screen

1.14"@240*135 ST7789V2

RTC

BM8563

PMU

AXP192

Voltage/Current Collector

INA3221 + INA199

USB Chips

CH9102F
