M5Stack CoreS3 ESP32S3 loT Development Kit

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

CoreS3 là thế hệ thứ ba của dòng bộ công cụ phát triển M5Stack, lõi chính của nó áp dụng giải pháp ESP32-S3, bộ xử lý Xtensa LX7 lõi kép, tần số chính là 240 MHz, đi kèm với 'Chức năng WiFi và 16MFLASHand 8M-PSRAM tích hợp; Nó có thể tải xuống chương trình thông qua giao diện TYPE-C, hỗ trợ các chức năngOTG và CDC, đồng thời hỗ trợ các thiết bị USB bên ngoài và chương trình cơ sở flash; Mặt trước được trang bị màn hình IPS cảm ứng điện dung 2,0 inch, tấm nền được làm từ chất liệu kính cường lực cao cấp; Camera pixel 30w GC0308 được tích hợp ở phía dưới màn hình, có cảm biến tiệm cận LTR-553ALS-WA; Bộ phận cung cấp điện sử dụng chip lõi quản lý năng lượng AXP2101 và vòng điều khiển dòng điện 4 chiều, và tổng thể áp dụng thiết kế tiêu thụ điện năng thấp; Cảm biến thái độ 6 trục trên tàu BMI270 và từ kế BMM150; Khe cắm thẻ nhớ TF-card (microSD) trên bo mạch; Chip BM8563 RTC trên bo mạch, cung cấp chức năng đánh thức thời gian và hẹn giờ ngủ chính xác; Về âm thanh phát ra, nó sử dụng chip khuếch đại công suất 16bits-I2S có độ trung thực cao AW88298 và thân máy bay có loa 1w tích hợp; Về đầu vào âm thanh, chip giải mã âm thanh ES7210 + đầu vào micrô kép được sử dụng; Bên hông thân máy có nút nguồn và nút khởi động lại (RST) độc lập, mạch trễ tự tạo, nhấn và giữ nút reset để vào chế độ tải chương trình. Bộ CoreS3 mặc định đi kèm với Đế DinBase, thuận tiện cho việc cố định thanh ray, tường và vít Din; Nó có thể được cấp nguồn bằng nguồn DC 12V bên ngoài (hỗ trợ 9 ~ 24V) hoặc pin lithium 500mAh bên trong; DinBase dành nhiều vị trí nguyên mẫu để người dùng tự làm. Sản phẩm hoàn thiện này phù hợp với các tình huống như phát triển Internet of Things, phát triển các dự án DIY khác nhau, hệ thống điều khiển nhà thông minh và hệ thống điều khiển tự động hóa công nghiệp.

M5Stack CoreS3 ESP32S3 loT Development Kit

Trong trường hợp quý khách cần tìm các bộ chuyển đổi M5Stack khác quý khách vui lòng liên hệ:

  • Hotline/Zalo: 0367 939 867
  • Email: epcbtech@gmail.com

Đội ngũ kỹ thuật của EPCB sẽ tư vấn và mua hàng phù hợp với nhu cầu sử dụng của quý khách.

Hoạt động bật và tắt nguồn

  • Bật nguồn: Nhấp vào nút nguồn bên trái
  • tắt máy: Nhấn và giữ nút nguồn bên trái trong 6 giây
  • đặt lại: Nhấp vào nút RST dưới cùng

Đặc trưng

  • Được phát triển dựa trên ESP32, hỗ trợ WiFi @16M Flash, 8M PSRAM
  • Camera tích hợp, cảm biến tiệm cận, loa, đèn báo nguồn, RTC, bộ khuếch đại I2S, micrô kép, màn hình cảm ứng tụ điện, nút nguồn, nút đặt lại, con quay hồi chuyển
  • khe cắm thẻ TF
  • Kính cường lực cao
  • Hỗ trợ chức năngOTG và CDC
  • Quản lý năng lượng AXP2101, thiết kế năng lượng thấp
  • Nền tảng lập trình được hỗ trợ: Arduino, UIFlow

M5Stack CoreS3 ESP32S3 loT Development Kit

Bao gồm

  • 1 × CoreS3
  • 1 × Đế Din

Ứng dụng

  • Phát triển IoT
  • Phát triển dự án DIY khác nhau
  • Hệ thống điều khiển nhà thông minh
  • Hệ thống điều khiển tự động hóa công nghiệp

Thông số kỹ thuật

Resources

Parameters

MCU

ESP32-S3@Xtensa LX7, 16MFLASH AND 8M-PSRAM, WIFI, OTGCDC functions

Touch the IPS LCD screen

2.0"@320*240 ILI9342C

Camera

GC0308@30 megapixels

Proximity sensors

LTR-553ALS-WA

Power management chip

AXP2101

Six-axis attitude sensor

BMI270

magnetometer

BMM150

RTC

BM8563

Speaker

16bits-I2S power amplifier chip AW88298@1W

Audio decoding chip

ES7210, dual microphone inputs

Product Size

54 x 54 x 16mm

Package Size

101x64x34mm

Product Weight

73.3g

Package Weight

97.8g

Kích thước sản phẩm

M5Stack CoreS3 ESP32S3 loT Development Kit

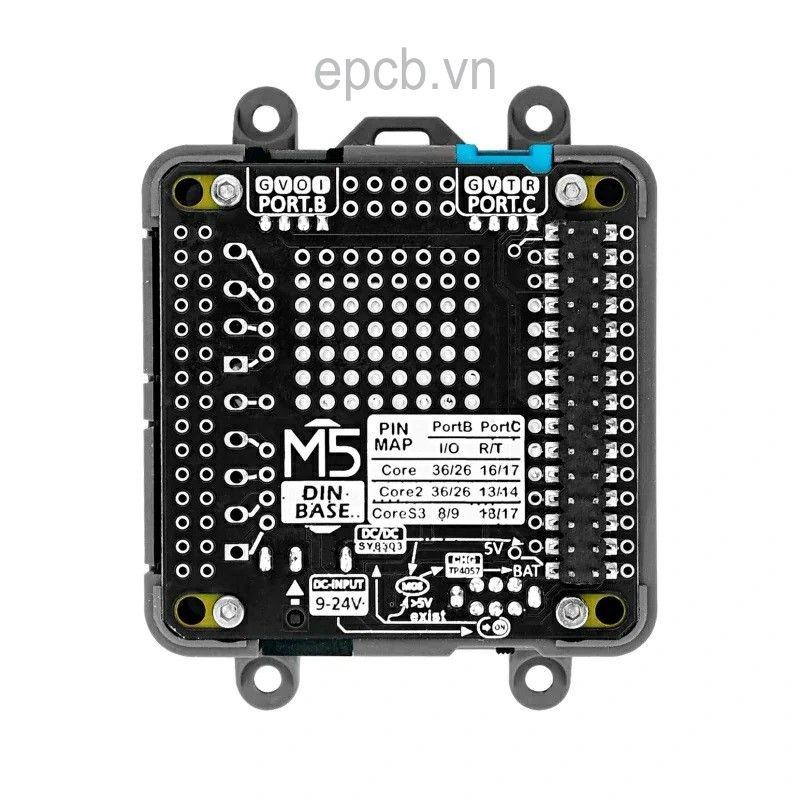

Sơ đồ chân

M5Stack CoreS3 ESP32S3 loT Development Kit

Sơ đồ nguyên lí

M5Stack CoreS3 ESP32S3 loT Development Kit
