Đồng hồ đo điện 1 pha, 3 pha đa năng hỗ trợ điều khiển bật tắt RS485 là thiết bị đo các thông số điện và hỗ trợ điều khiển bật tắt thiết bị với công suất lớn, thích hợp cho các dự án giám sát và tối ưu năng lượng IoT.

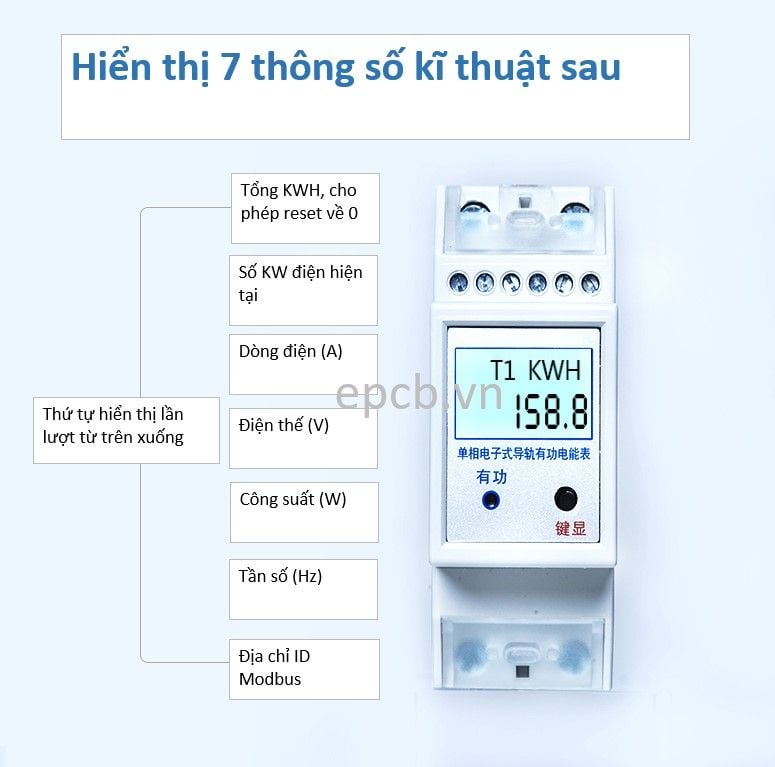

Các thông số điện và cấu hình hiển thị trên màn hình
Các mã sản phẩm khác nhau phù hợp với các ứng dụng khác nhau

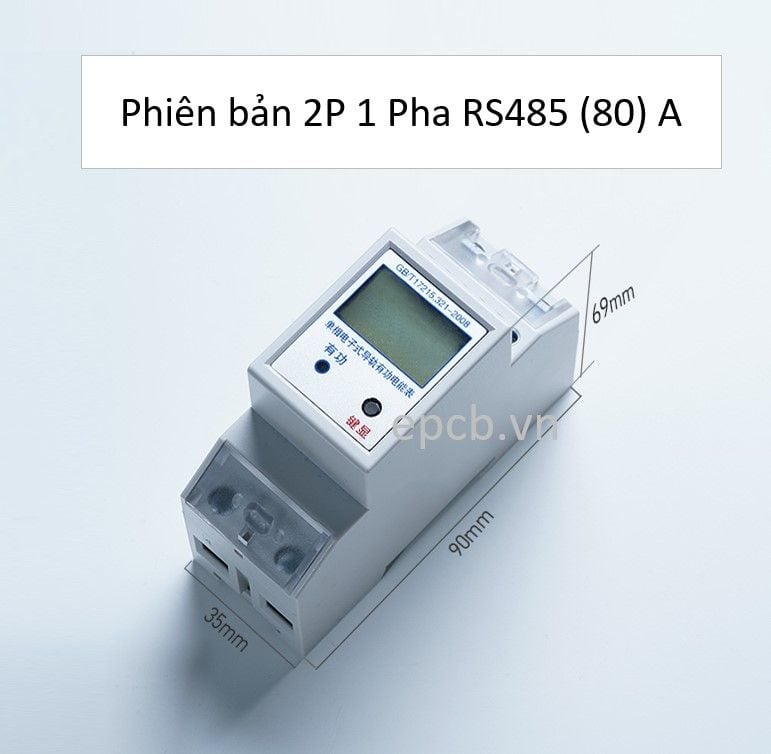

1. Phiên bản 2P sử dụng cho giám sát và bật tắt điện 1 pha 80A

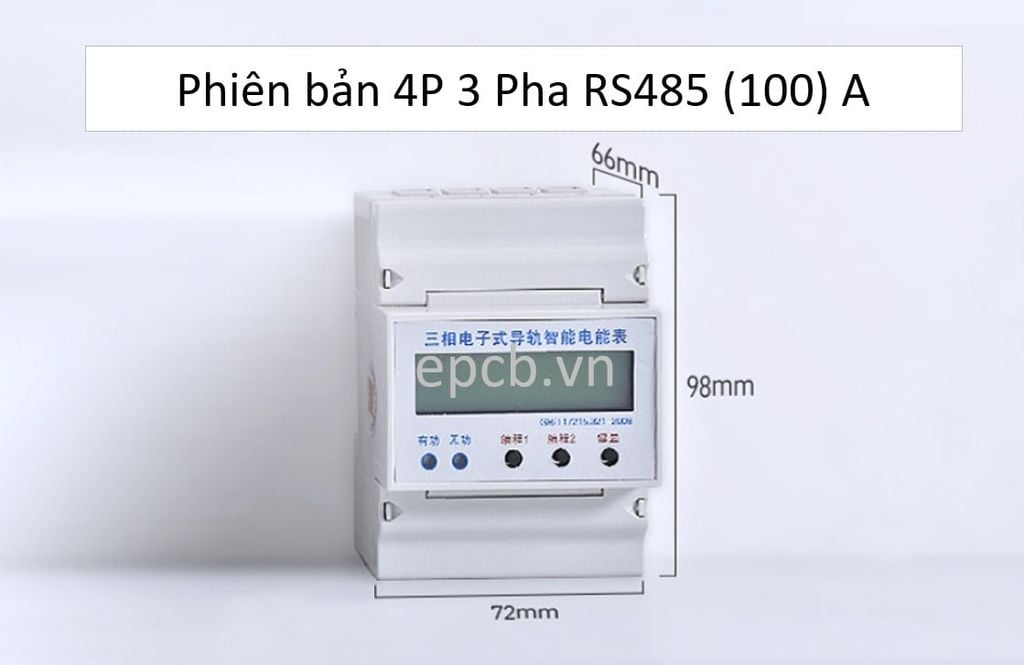

2. Phiên bản 4P sử dụng cho giám sát và bật tắt điện 3 pha 100A

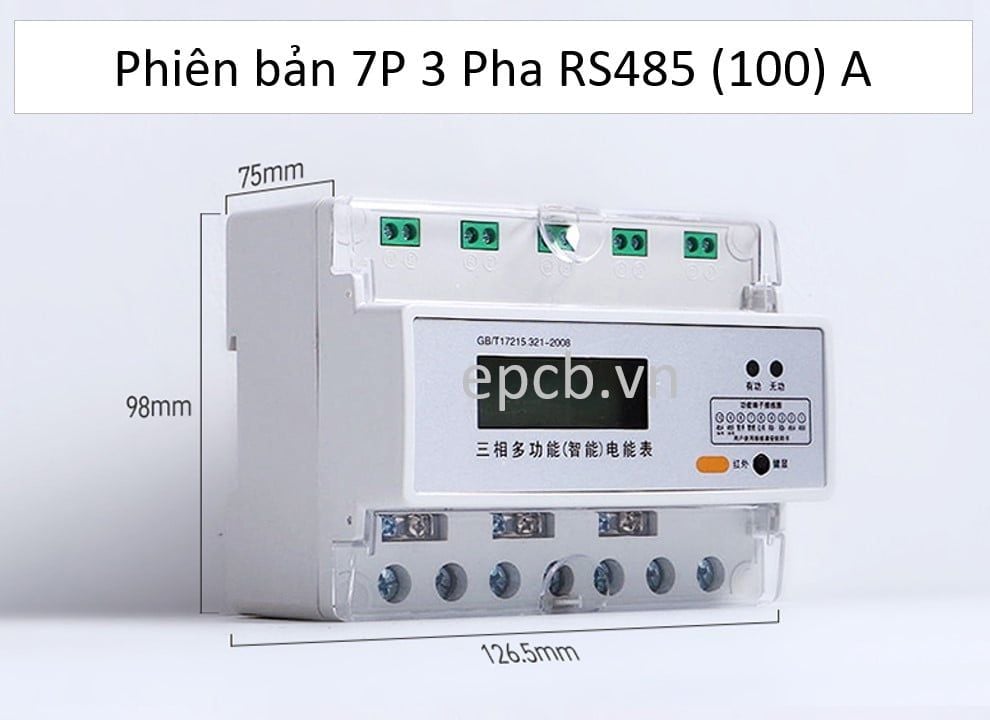

3. Phiên bản 7P sử dụng cho giám sát và bật tắt điện 3 pha 100A
Sơ đồ đấu dây cho từng sản phẩm

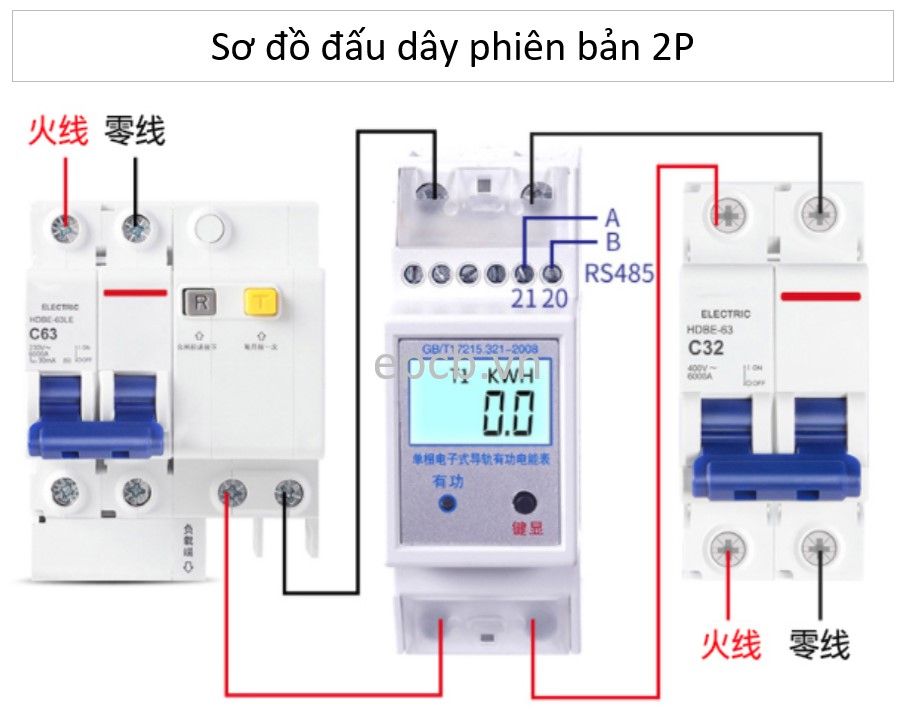

1. Sơ đồ đấu dây phiên bản 2P

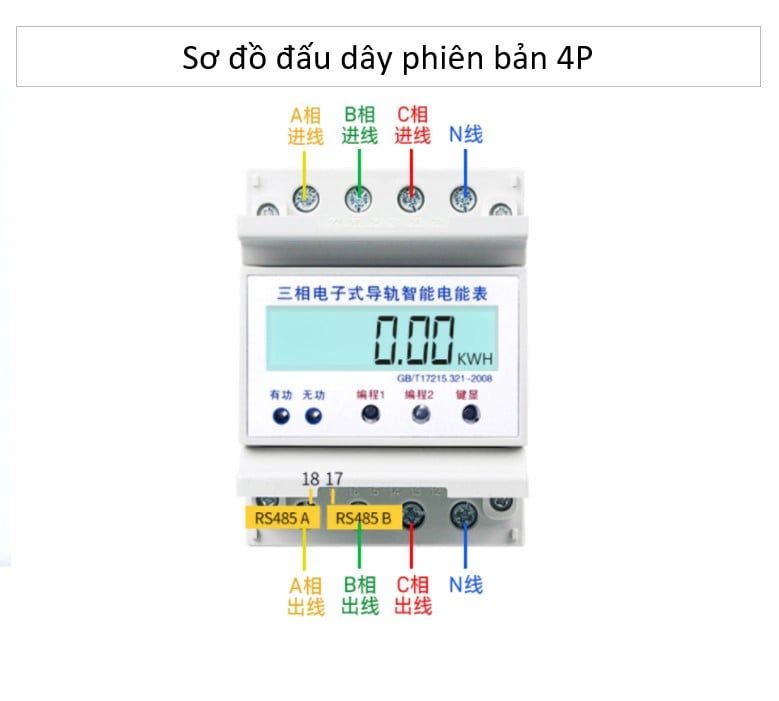

2. Sơ đồ đấu dây phiên bản 4P

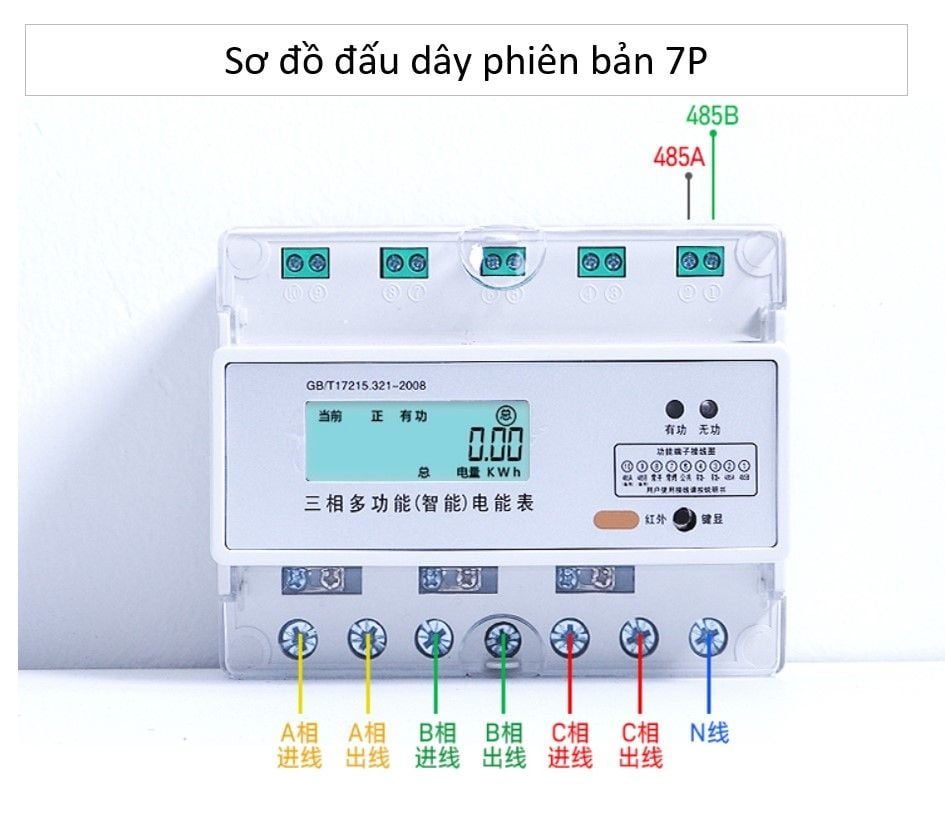

3. Sơ đồ đấu dây phiên bản 7P
Thông số kỹ thuật
Điện áp đầu vào | Điện áp định mức | AC 220V | |
Điện áp làm việc | 3×220VAC±20% | ||
Tần số tham chiếu | 50Hz | ||
Công suất tiêu thụ |
| ||
Cường độ dòng điện đầu vào | Dòng định mức | 5A (cấp trực tiếp); Máy biến áp 1.6A | |
Dòng điện tối đa | 100A (cấp trực tiếp Imax), 5A :Imax qua biến áp | ||
Dòng khởi động | ≤4‰Ib | ||
Chịu được dòng quá tải | 30Imax , 0.01s | ||
Hiệu suất đo lường | Theo tiêu chuẩn | GB/T17215.321-2008 | |
Độ chính xác | 0.5 class | ||
Dải đo | 000000.00-99999999KWh | ||
Xung | Hằng số xung | 400imp/KWh | |
Kết nối | Giao thức | Modbus RTU \DL/T645-07 | |
Kích thước | 98*72*68mm | ||
Vật liệu | Bảng điều khiển trước | PC chống cháy | |
| Nắp và đáy | ABS hoặc PC chống cháy | |
Mức bảo vệ | IP51 | ||
Nhiệt độ làm việc | -10 ~ 55oC | ||
Độ ẩm làm việc | 5 ~ 95%RH (không ngưng tụ) | ||
Bảng dữ liệu thanh ghi:
Địa chỉ (HEX) | Data Content | Data Format | Data Length | Unit | illustrate |
| Sử dụng mã chức năng 0x03 hoặc 0x04 đọc dữ liệu | |||||
0x0100 | Phase A current | Int 32 | 2 | 0.1V | Ua |
0x0102 | Phase B current | Int 32 | 2 | 0.1V | Ub |
