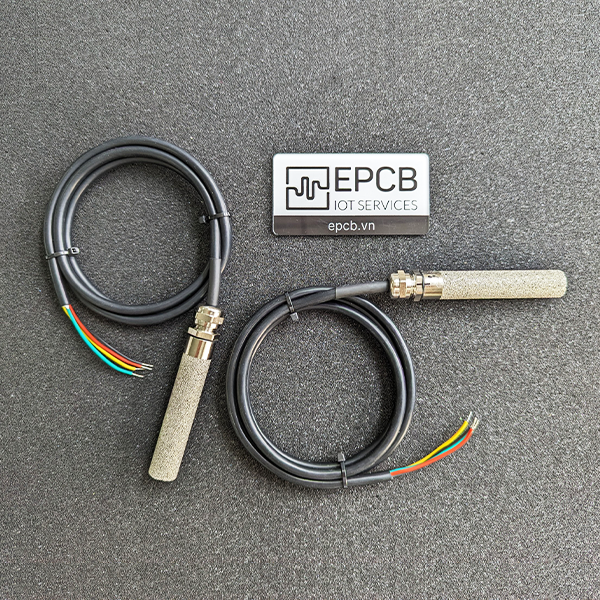

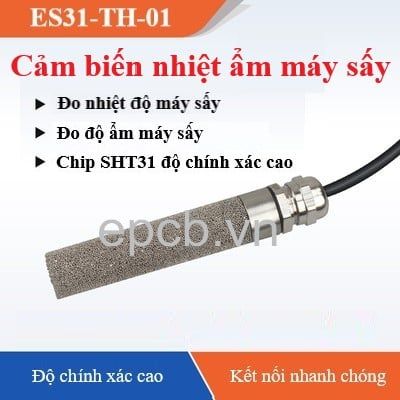

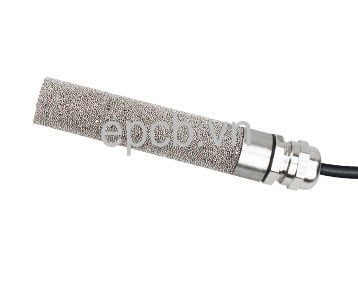

ES31-TH-01 là cảm biến nhiệt độ, độ ẩm chính xác sử dụng giao thức RS485 Modbus RTU dùng để theo dõi, giám sát nhiệt độ, độ ẩm cho hệ thống sấy.
- Đo nhiệt độ lò sấy, buồng sấy.
- Đo độ ẩm lò sấy, buồng sấy.
- Sử dụng trong hệ thống máy sấy công nghiệp, sấy nông sản,....
- Giám sát chính xác nhiệt độ độ ẩm lò sấy giúp đảm bảo chất lượng của sản phẩm sấy.
Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor

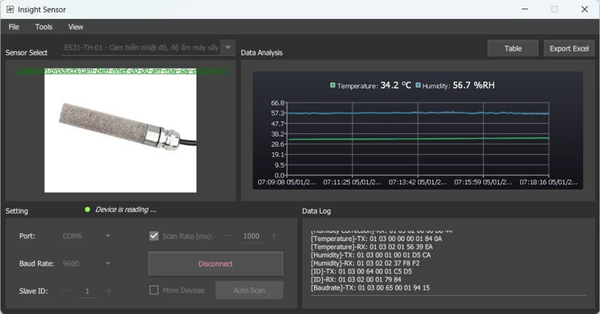

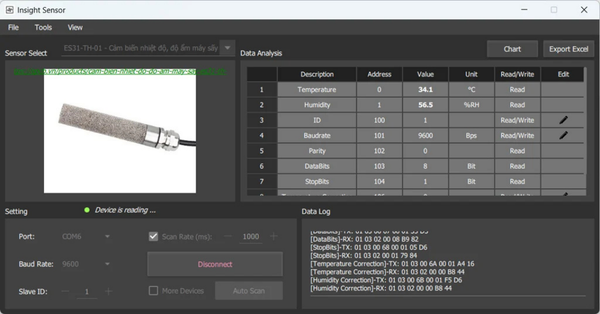

Đọc và thay đổi thanh ghi RS485 Modbus ES31-TH-01 sử dụng Insight Sensor

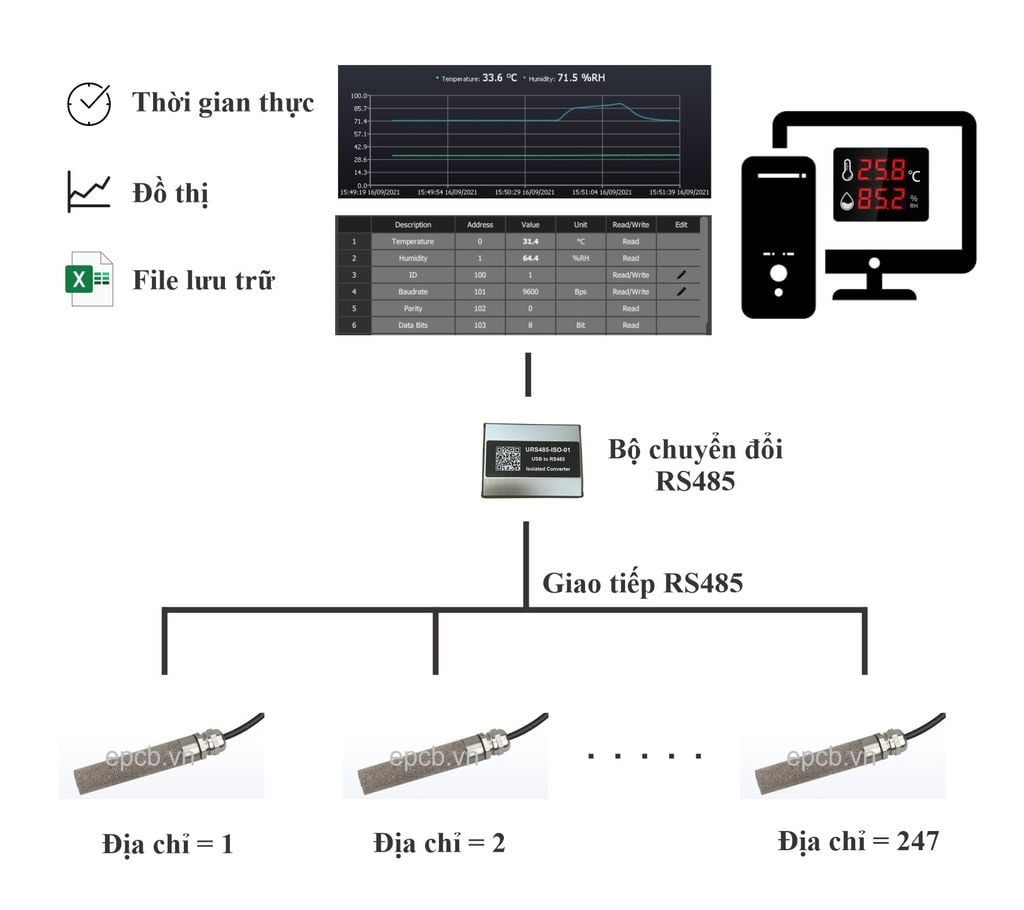

Vẽ biểu đồ và lưu trữ data logger ES31-TH-01 sử dụng Insight Sensor
Tính năng nổi bật:

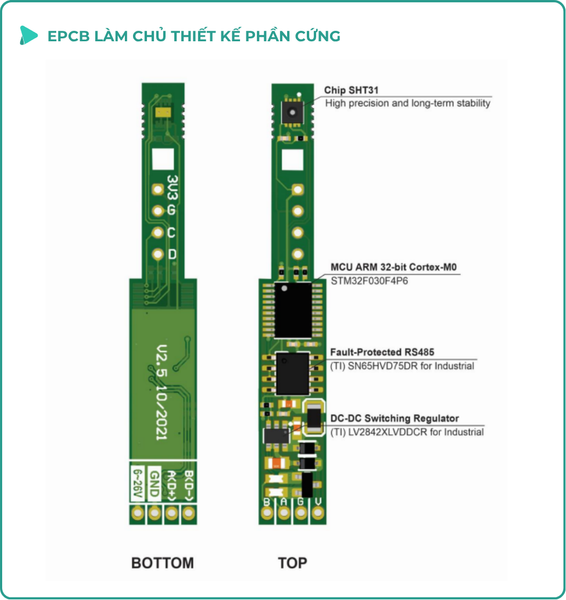

- Sử dụng chip SHT31 độ chính xác cao, ổn định.
- Chống ăn mòn, chống nhiễu, chống ngược nguồn với mạch bảo vệ cấp cao.
- Cảm biến sử dụng nguồn xung DC-DC, cho phép cấp nguồn dải rộng 6V -> 26V, mà không phát nhiệt làm sai số cảm biến.
- Mạch cảm biến được phủ silicon cho đảm bảo hoạt động trong môi trường độ ẩm cao, hơi nước biển, đặc biệt là hệ thống sấy.
- Cài đặt thông số thiết bị dễ dàng thông qua phần mềm trên máy tính (Insight-Sensor-App)
( * ) Tài liệu thông tin sản phẩm:
Brochure sản phẩm: ES31-TH-01-BROCHURE
Hướng dẫn sử dụng: ES31-TH-01-USER-MANUAL-EN
Hướng dẫn sử dụng: ES31-TH-01-USER-MANUAL-VI
Phần mềm trên máy tính:
InsightSensor-x64 (Window 64 bit)
Thông số kỹ thuật
Nguồn cung cấp | DC 6V – 26V |
Dải đo nhiệt độ | -20 ~ 80°C |
Dải đo độ ẩm | 0 ~ 100% RH |
Độ chính xác nhiệt độ | ±0.2°C |
Độ chính xác độ ẩm | ±2% RH |
Công suất | < 0.1W |
Giao tiếp | RS485 MODBUS RTU |
Kích thước | 87x15mm |
Kết nối dây
STT | Màu dây | Tên | Kết nối |
1 | Nâu | GND | GND |
2 | Đỏ | VCC | Nguồn DC (6 – 26V) |
3 | Vàng | A + | RS485 chân A + |
4 | Xanh | B - | RS485 Chân B - |
Biểu đồ sai số nhiệt độ độ ẩm

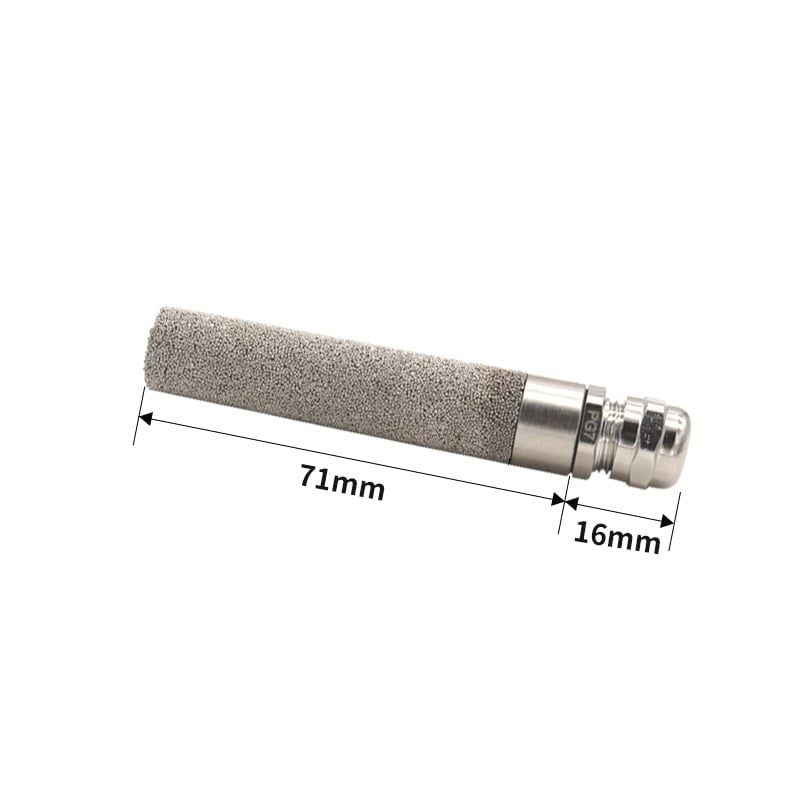

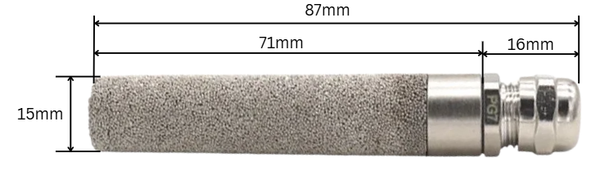

Kích thước

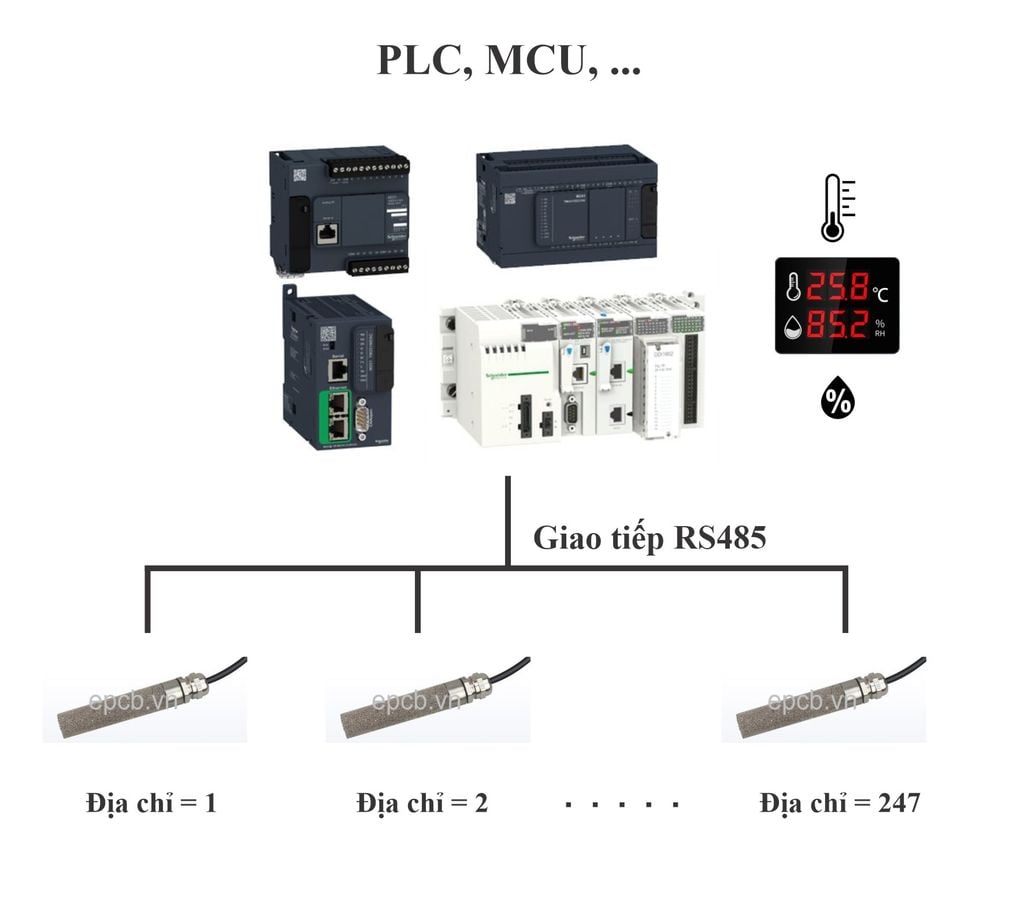

Giao thức kết nối - RS485 Modbus RTU
Thông số giao tiếp mặc định:
Address (ID) | Baudrate | Data Bits | Parity | Stop Bit |
1 | 9600 | 8 | None | 1 |
