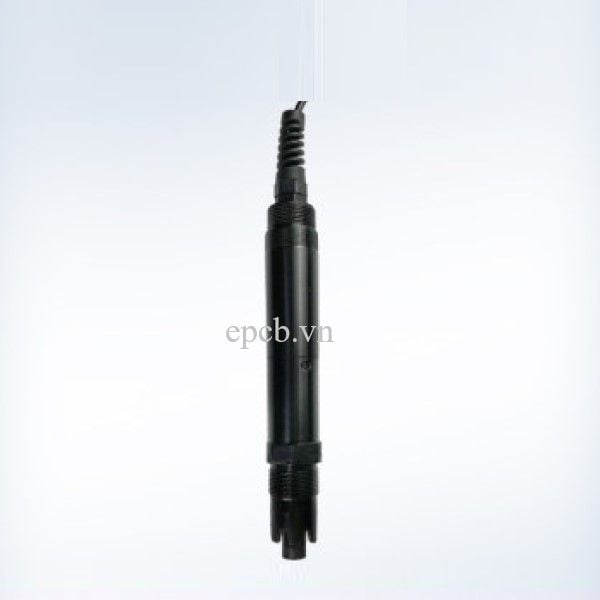

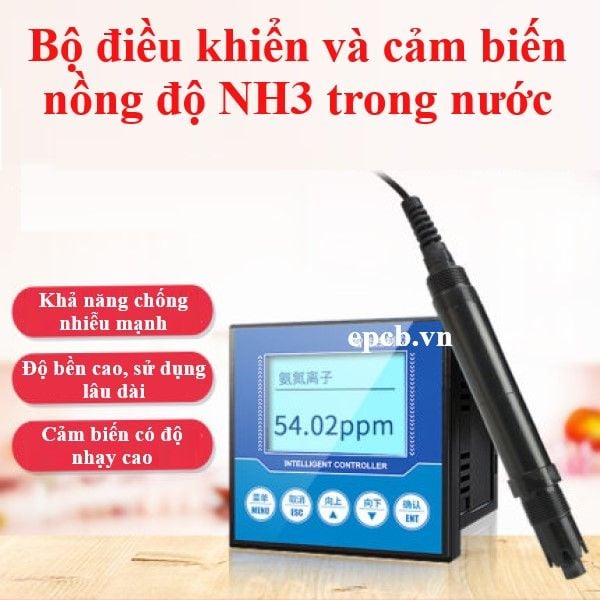

Bộ điều khiển và cảm biến nồng độ NH3 trong nước giao tiếp RS485 Modbus RTU ES-CT-NH3-02 với đầu dò có độ chính xác cao. Tín hiệu ổn định. Phạm vi đo rộng. Đô tuyến tính tốt, dễ dàng sử dụng và lắp đặt.
- Đầu dò có chip tích hợp có thể truyền trực tiếp tín hiệu RS485
- Màn hình LCD 2.4 inch có độ nét cao, hiển thị thông số theo thời gian thực
- Thích hợp cho các ứng dụng giám sát liên tục ion Nitơ amoniac như: Phân bón hóa học, nhiệt điện, luyện kim, hóa sinh, thực phẩm và các giải pháp nước máy…
Thông số kỹ thuật:
Nguồn cấp | 12 ~ 24VDC |
Công suất | ≤0.15W (12VDC, 25oC) |
Độ chính xác | 5%F.S |
Phạm vi đo | 1 – 100 PPM |
Độ phân giải | 0.01 PPM |
Giám sát ngoại tuyến | 5*10-6M (0.7 PPM) |
Tín hiệu đầu ra | RS485 |
Phạm vi nhiệt độ | 0 ~ 40oC |
Độ lặp lại | ± 4% |
Phạm vi PH | 4 – 10PH |
Kích thước:
Sơ đồ dây:
Thông số sơ bản giao tiếp:
Data bits | 8 bits |
Stop bit | 1 |
Parity | None |
Wrong calibration | CRC redundant cylic code |
Baurates | 2400bps/4800bps/9600bps (default 9600bps) |
Định dạng khung dữ liệu:
Query fame
Address code | Function code | Register start address | Register length | Check code low | Check code high |
1 byte | 1 byte | 2 byte | 2 byte | 1 byte | 1 byte |
Acknowledgment frame
Address code | Function code | Number of valid bytes | First data area | Second data area | N data area |
1 byte | 1 byte | 1 byte | 2 byte | 2 byte | 2 byte |
Bảng dữ liệu thanh ghi:
Địa chỉ | Địa chỉ cấu hình PLC | Nội dung | Đọc và ghi |
0001H | 40002 | Nhiệt độ ( đơn vị 0.1oC) | Chỉ đọc |
