Cảm biến đầu dò đo độ đục nước ES-TUR-WT-01 (RS485 & 4-20mA) Cảm biến đầu dò đo độ đục nước ES-TUR-WT-01 (RS485 & 4-20mA)
Cảm biến đầu dò đo độ đục nước ES-TUR-WT-01 (RS485 & 4-20mA)
Cảm biến đầu dò đo độ đục nước ES-TUR-WT-01 (RS485 & 4-20mA)

Cảm biến đầu dò đo độ đục nước ES-TUR-WT-01 (RS485 & 4-20mA)

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng

Giá chưa bao gồm VAT

Tiêu đề
  • Liên hệ

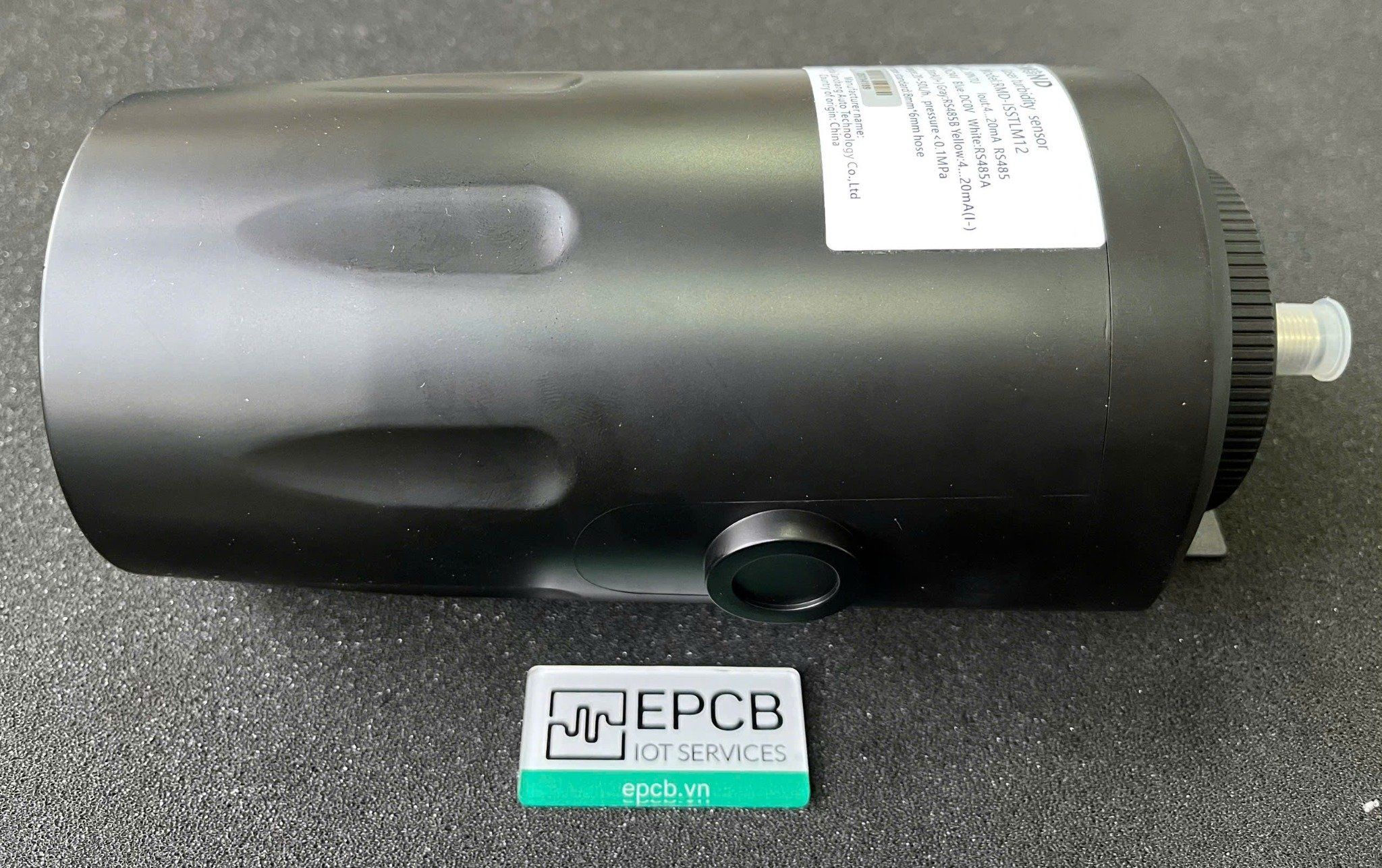

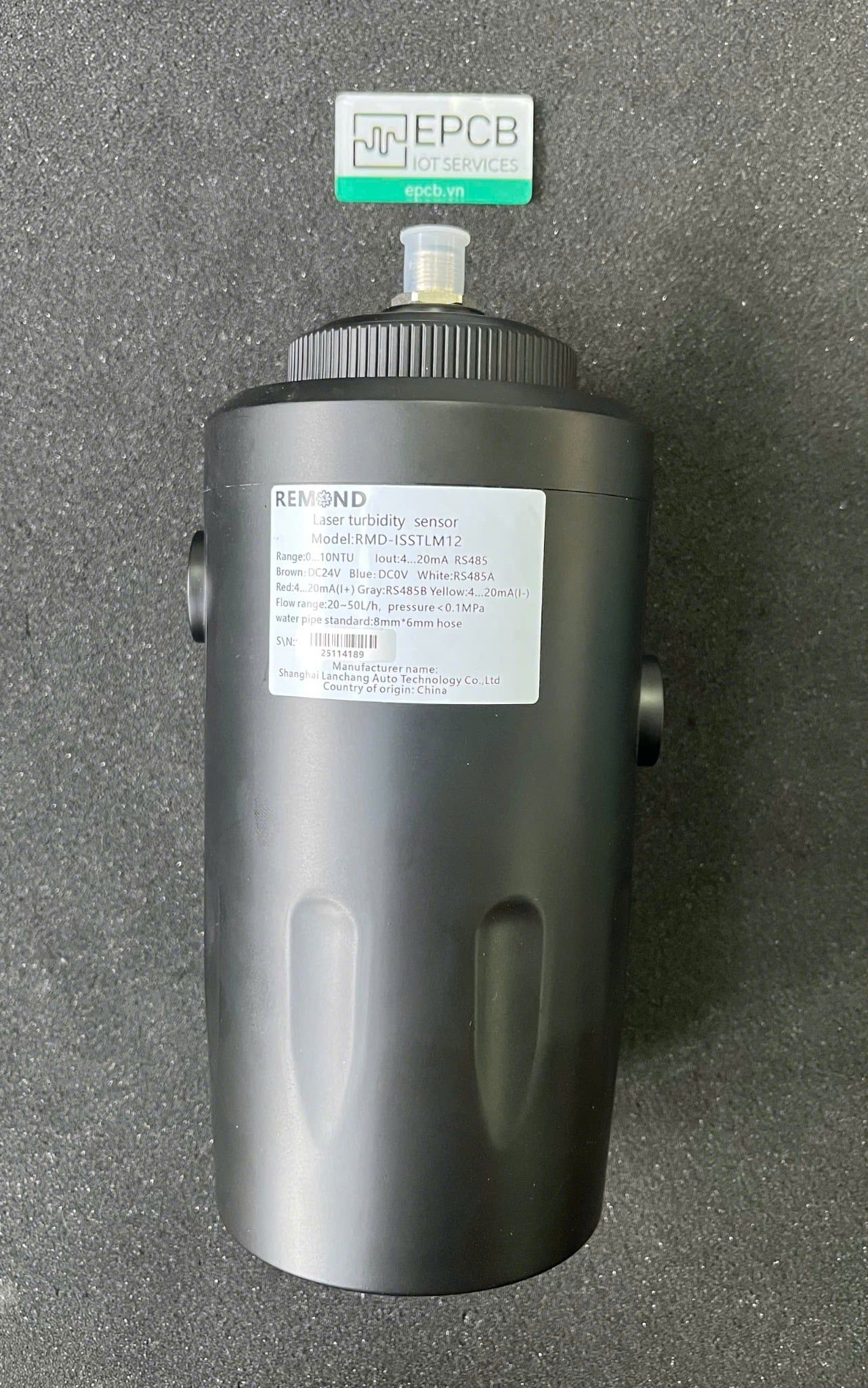

Cảm biến đầu dò đo độ đục nước ES-TUR-WT-01 (RS485 & 4-20mA) Turbidity Sensor sử dụng đầu dò đo độ đục của nước có độ nhạy cao với tín hiệu ổn định và độ chính xác cao. Có phạm vi đo rộng, độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa.



cam-bien-do-duc-nuoc



  • Tích hợp ngõ ra RS485 Modbus RTU và ngõ ra analog 4 – 20mA  cho phép truyền với khoảng cách xa, chính xác, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
  • Vỏ IP65 hoàn toàn chống thấm nước và có thể được sử dụng trong các môi trường khắc nghiệt khác nhau.
  • Thích hợp cho các ứng dụng: xử lý nước thông thường, xử lý nước thải, nuôi trồng thủy sản, kiểm tra nước, kỹ thuật bảo vệ môi trường, giải pháp tuần hoàn nước, nước giải khát và thực phẩm, phát hiện nước xả thải công nghiệp,…



ouput



Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor

Đọc và thay đổi thanh ghi RS485 Modbus ES-TUR-WT-01 sử dụng Insight Sensor



Đọc và thay đổi thanh ghi RS485 Modbus ES-TUR-WT-01 sử dụng Insight Sensor



Vẽ biểu đồ và lưu trữ data logger ES-TUR-WT-01 sử dụng Insight Sensor



Vẽ biểu đồ và lưu trữ data logger ES-TUR-WT-01 sử dụng Insight Sensor

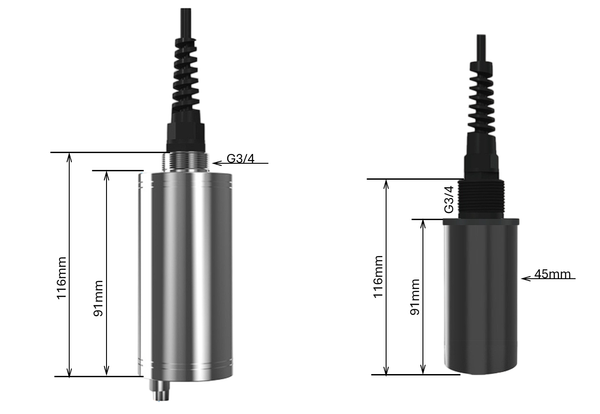

Kích thước

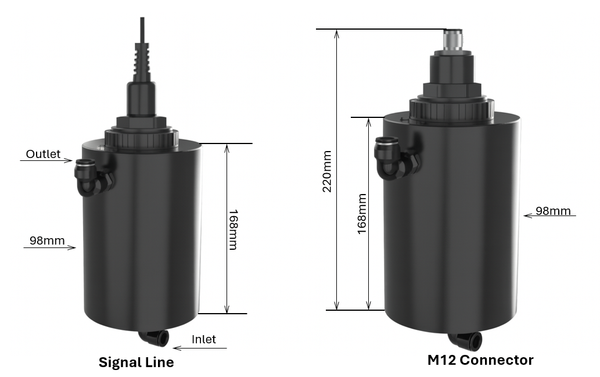

Loại dùng với Flowcell



kich-thuoc



Loại ngâm trực tiếp



kich-thuoc



Thông số kỹ thuật



Mục

Thông số

Dải đo

0…10 NTU
0…20 NTU
0…100 NTU
0…400 NTU (tùy chọn)

Nguyên lý đo

Tán xạ ánh sáng 90°, nguyên lý laser

Độ phân giải

0.001 NTU

Độ chính xác

±2% FS

Dải nhiệt độ đo

0…60°C

Sai số

≤ ±2% hoặc ±0.015 NTU

Nguồn cấp

DC12V hoặc DC24V

Tín hiệu đầu ra

4…20 mA, RS485 / MODBUS-RTU

Phương pháp hiệu chuẩn

Dung dịch chuẩn Formazin

Vật liệu vỏ

POM

Chiều dài cáp

5 m (mặc định)

Áp suất đầu vào

< 1 bar, lưu lượng < 300 mL/phút

Lắp đặt

Kiểu dòng chảy (Flow-through)

Cấp bảo vệ

IP68

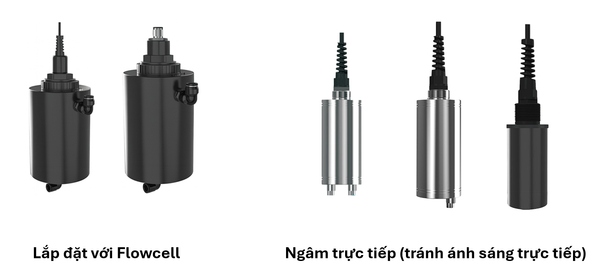

Lựa chọn đa dạng

Dựa vào khả năng tùy chỉnh theo chất liệu, kích thước và vị trí lắp đặt, cảm biến mang đến cho người dùng nhiều lựa chọn phù hợp với từng nhu cầu sử dụng. Người dùng có thể chọn loại lắp đặt kèm Flowcell hoặc loại ngâm trực tiếp vào nước.





da-dang-lua-chon

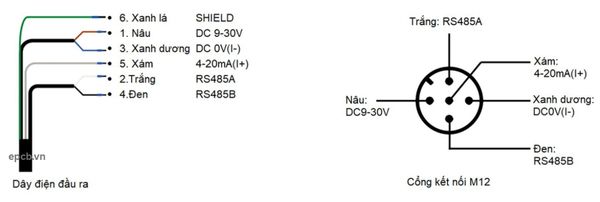

Kết nối dây



so-do-day



Màu dây

Chức năng

Xanh lá (Green)

SHIELD

Nâu (Brown)

DC 9-30V

Xanh dương (Blue)

DC 0V (I-)

Xám (Gray)

4-20mA signal (I+)

Trắng (White)

RS485A

Đen (Black)

RS485b



Chú ý

  • Vui lòng đọc kỹ và nối dây theo bảng hướng dẫn phía trên; đấu dây sai có thể làm hỏng hoàn toàn thiết bị.
  • Kiểm tra kỹ toàn bộ kết nối và xác nhận hoàn tất việc đấu dây trước khi cấp nguồn.
  • Lưu ý quan trọng: không để dây RS485A và RS485B chạm hoặc nối vào dây nguồn; nếu không sẽ gây hỏng vĩnh viễn mạch truyền thông của cảm biến.



Giao thức truyền thông



Giao thức

Baudrate

Data bits

Stop bits

Parity

RS485 Modbus RTU

2400bps/4800bps/9600bps có thể thay đổi (Mặc định sẽ là 4800bps)

8

1

None



Định dạng dữ liệu



Kiểu dữ liệu

Loại

Mô tả

Ghi chú

Số nguyên

Số nguyên 16 bit

Byte cao và byte thấp của từng giá trị không bị đảo

Ví dụ: 0x0032 đổi sang số thập phân là 50

Số nguyên 32 bit

CDAB (3412)

Thứ tự cao–thấp của cặp 2 byte bị đảo, nhưng byte cao–thấp trong mỗi cặp không đổi

Ví dụ: 2A F8 00 00 đổi sang số nguyên.Thứ tự CDAB nghĩa là ABCD → CDAB, tức 00 00 2A F8 đổi sang số nguyên là 11000.

Số thực (Floating point)

CDAB (3412)

Thứ tự cao–thấp của cặp 2 byte bị đảo, nhưng byte cao–thấp trong mỗi cặp không đổi

Ví dụ: 00 00 41 CC đổi sang số thực.Thứ tự CDAB nghĩa là ABCD → CDAB, tức 41 CC 00 00 đổi sang số thực là 25.5



Bảng thanh ghi



Tên

Thanh ghi

Kiểu dữ liệu

Độ dài

Đọc/ghi

Mô tả

Địa chỉ thiết bị

0x00 00

UINT16

1

đọc/ghi

0 là địa chỉ broadcast; phạm vi cài đặt 1~255

Độ đục nước

0x00 01

FLOAT

2

đọc

đơn vị: NTU

Nhiệt độ nước

0x00 03

FLOAT

2

đọc

đơn vị: °C

Dòng ngõ ra

0x00 07

FLOAT

2

đọc

đơn vị: mA

Baud rate

0x00 09

UINT16

1

đọc/ghi

1=2400, 2=4800, 3=9600, 4=19200,
5=38400, 6=57600, 7=115200

Khôi phục mặc định

0x00 08

UINT16

1

ghi

khôi phục cài đặt gốc khi ghi giá trị 1

Báo động giá trị đo

0x00 0B

UINT16

1

đọc/ghi

0x00: Bình thường
0x01: Báo động giới hạn trên
0x02: Báo động giới hạn dưới

Báo động nhiệt độ

0x00 0C

UINT16

1

đọc/ghi

0x00: Bình thường
0x01: Báo động giới hạn trên
0x02: Báo động giới hạn dưới

Giá trị AD đo được

0x00 18

UINT32

2

đọc



Offset độ đục

0x00 25

FLOAT

2

đọc/ghi

đặt giá trị này về 0 trước khi hiệu chuẩn

Offset nhiệt độ

0x00 27

FLOAT

2

đọc/ghi



Giá trị hiệu chuẩn lần 1

0x00 29

FLOAT

2

đọc/ghi



Giá trị AD lần 1

0x00 2B

UINT32

2

đọc/ghi



Giá trị hiệu chuẩn lần 2

0x00 2D

FLOAT

2

đọc/ghi



Giá trị AD lần 2

0x00 2F

UINT32

2

đọc/ghi



Giá trị hiệu chuẩn lần 3

0x00 31

FLOAT

2

đọc/ghi



Giá trị AD lần 3

0x00 33

UINT32

2

đọc/ghi



Giá trị hiệu chuẩn lần 4

0x00 35

FLOAT

2

đọc/ghi



Giá trị AD lần 4

0x00 37

UINT32

2

đọc/ghi



Giới hạn trên cảnh báo giá trị độ đục

0x00 49

FLOAT

2

đọc/ghi



Giới hạn dưới cảnh báo giá trị độ đục

0x00 4B

FLOAT

2

đọc/ghi



Giới hạn trên cảnh báo nhiệt độ

0x00 4D

FLOAT

2

đọc/ghi



Giới hạn dưới cảnh báo nhiệt độ

0x00 4F

FLOAT

2

đọc/ghi



Giá trị đo tương ứng với dòng 4 mA

0x00 5D

FLOAT

2

đọc/ghi



Giá trị đo tương ứng với dòng 20 mA

0x00 5F

FLOAT

2

đọc/ghi

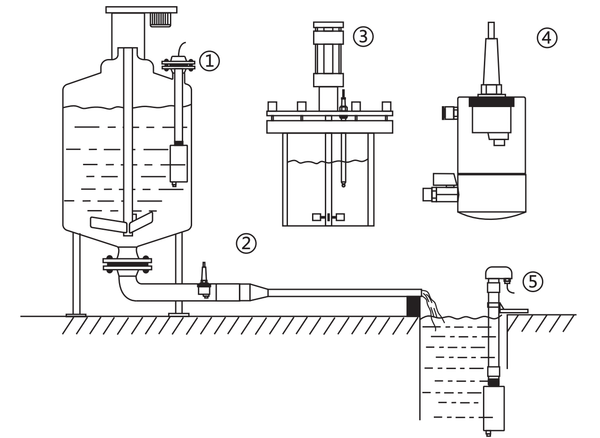

Các phương pháp lắp đặt

1. Phương pháp ngâm trực tiếp



ngam-truc-tiep



1. Lắp đặt mặt bích trên đỉnh

2. Lắp đặt trên đường ống

3. Lắp đặt trên đỉnh (Top installation)

4. Lắp đặt buồng dòng chảy (Flow cell)

5. Lắp đặt kiểu nhúng (Immersion installation)

Lưu ý khi lắp đặt:

Cảm biến độ đục phải tránh ánh sáng, nếu không sẽ ảnh hưởng đến kết quả đo.

  • Trong bể hoặc thùng kín, cảm biến độ đục phải cách đáy và vách ít nhất 30 mm.
  • Nếu lắp đặt trong môi trường mở (ngoài trời hoặc bể hở), cảm biến cần được đặt ít nhất 1 mét dưới mực nước, vì ánh sáng sẽ gây nhiễu phép đo độ đục.

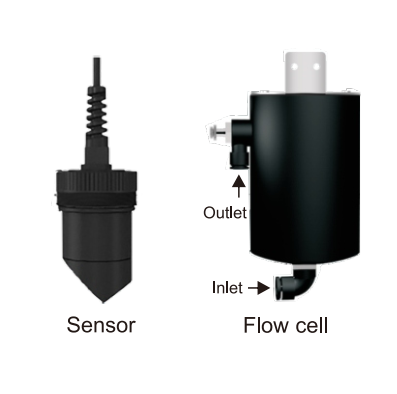

2. Phương pháp dùng Flowcell

flow-cell



Lắp đặt buồng dòng chảy (Flow cell)

  1. Chuẩn bị 2 ống nước, đường kính ngoài 8 mm, đường kính trong 5.5 mm; một ống nối vào đầu vào (Inlet) và ống còn lại nối vào đầu ra (Outlet).
  2. Siết chặt cảm biến và ren của buồng dòng chảy để tránh rò nước.
  3. Lưu lượng nước yêu cầu: 15…30 L/giờ.





Trước khi sử dụng thiết bị:

  • Đọc kỹ hướng dẫn trước khi sử dụng.
  • Bóng đèn điện cực dễ vỡ và không thể sửa chữa sau khi đã bị hỏng.
  • Trong quá trình đo, nếu có bụi bẩn, chất kết dính, cặn bám trên bề mặt bóng đèn điện cực, giá trị đo lường sẽ không chính xác hoặc biến động. nó phải được làm sạch và hiệu chỉnh kịp thời.



Kết nối trực tiếp và dễ dàng tích hợp hệ thống

  • Thiết bị kết nối trực tiếp với các thiết bị điều khiển (PLC, MCU, PC,...).
  • Dễ dàng tích hợp với các hệ thống giám sát, điều khiển từ xa.
  • Thích hợp cho các ứng dụng: Xử lý nước thông thường, xử lý nước thải, nuôi trồng thủy sản, kiểm tra nước, kỹ thuật bảo vệ môi trường, giải pháp tuần hoàn nước, nước giải khát và thực phẩm, phát hiện nước xả thải công nghiệp…



Cảm biến đo độ oxy hóa khử ORP ES-ORP-WT-01

Cảm biến đầu dò đo khí clo dư FCL nước ES-FCL-WT-01 ( RS485 & 4 - 20mA )



Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )

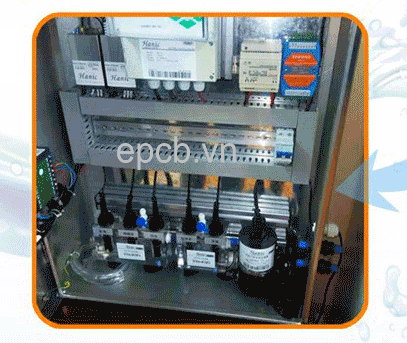

Lắp đặt thực tế
