Cảm biến đầu dò đo độ dẫn điện nước EC ES-EC-WT-01 (RS485 & 4-20mA)

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

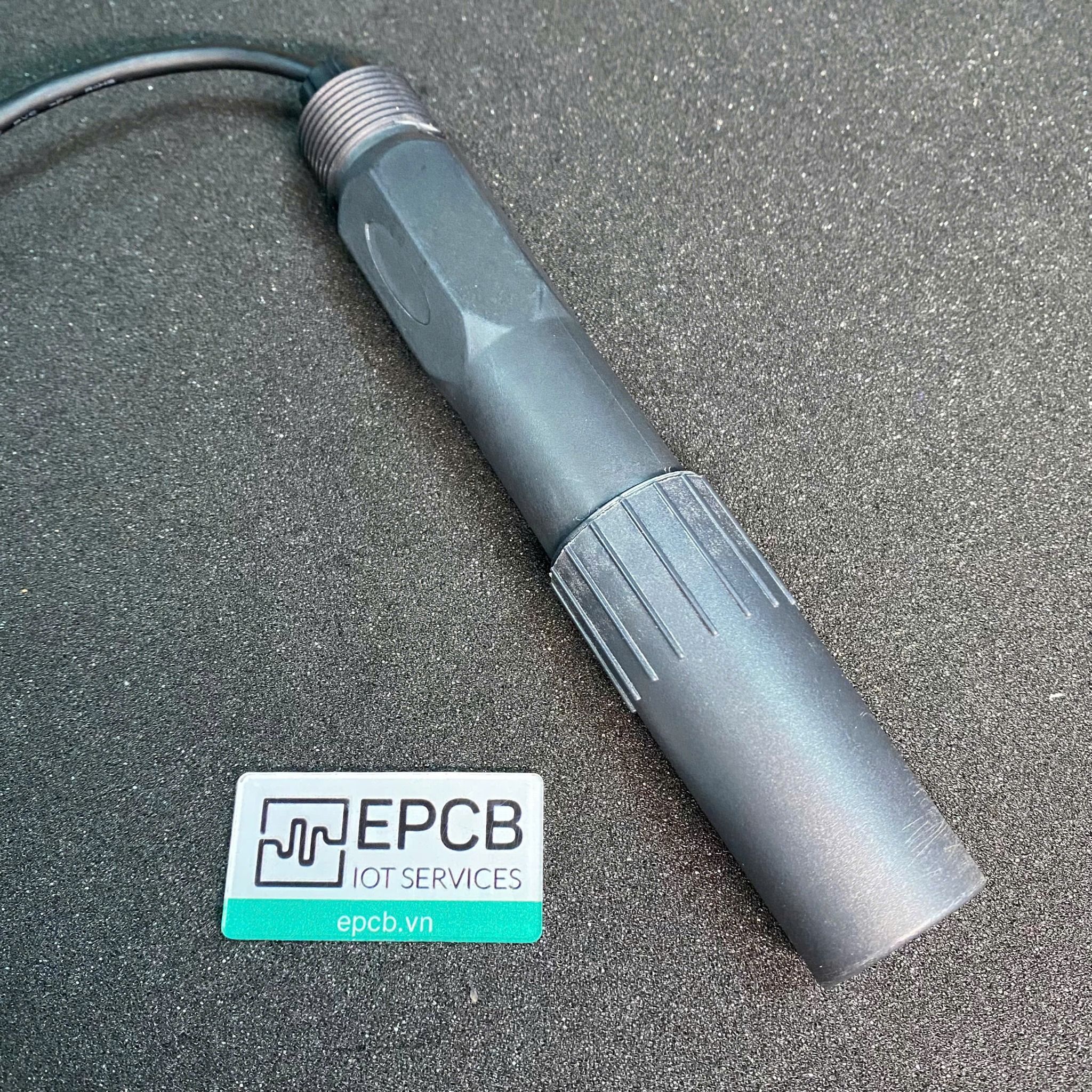

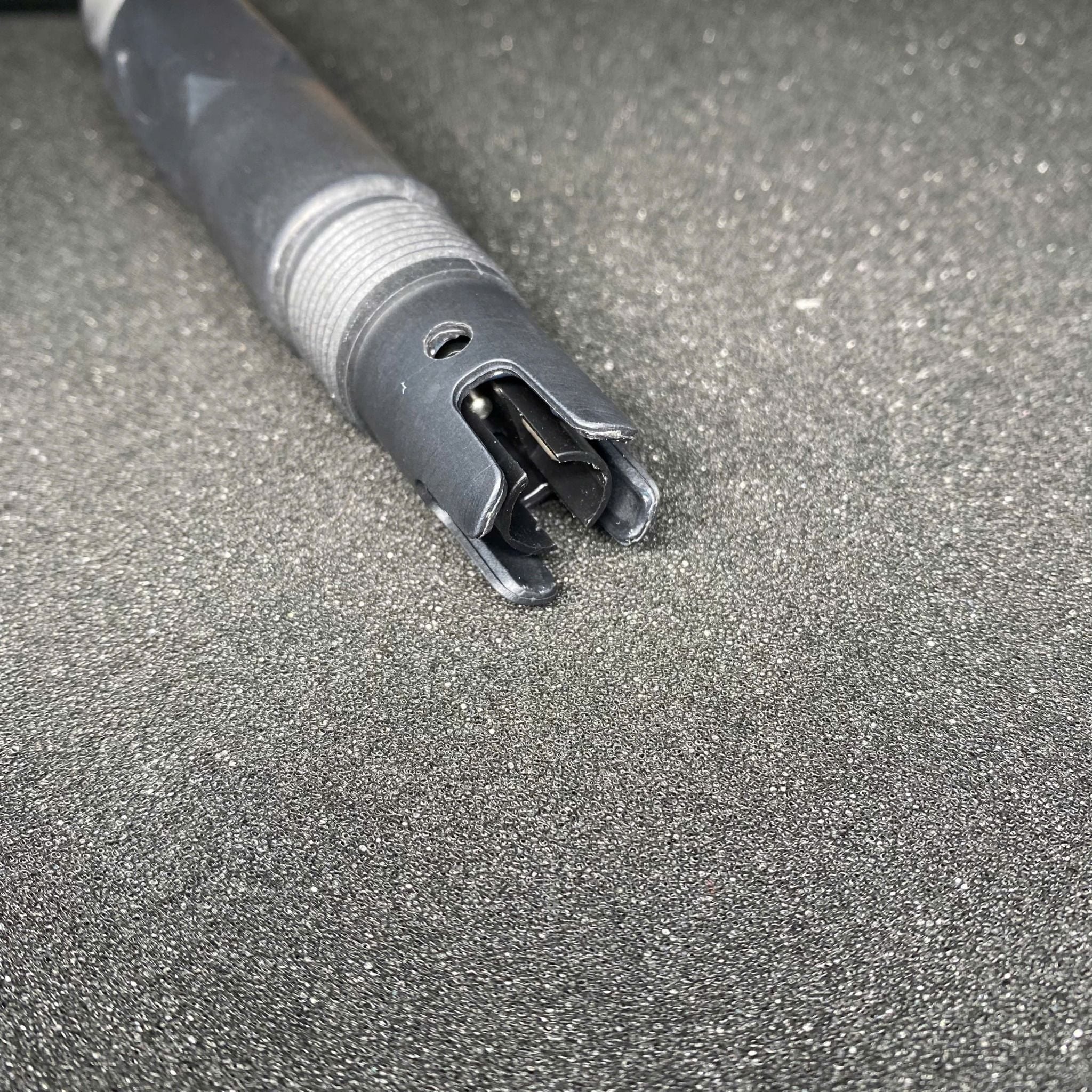

Cảm biến đầu dò đo độ dẫn điện nước EC ES-EC-WT-01 (RS485 & 4-20mA) sử dụng đầu dò đo độ dẫn điện EC của nước có độ nhạy cao với tín hiệu ổn định và độ chính xác cao. Có phạm vi đo rộng, Độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa.

Cam bien dau do do do dan dien nuoc EC ES EC WT 01

  • Tích hợp ngõ ra RS485 Modbus RTU và ngõ ra analog 4 – 20mA  cho phép truyền với khoảng cách xa, chính xác, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
  • Vỏ IP65 hoàn toàn chống thấm nước và có thể được sử dụng trong các môi trường khắc nghiệt khác nhau.
  • Thích hợp cho các ứng dụng: xử lý nước thông thường, xử lý nước thải, nuôi trồng thủy sản, kiểm tra nước, kỹ thuật bảo vệ môi trường, giải pháp tuần hoàn nước, nước giải khát và thực phẩm, phát hiện nước xả thải công nghiệp,…

Cảm biến đầu dò đo độ dẫn điện nước EC ES-EC-WT-01 ( RS485 & 4 - 20mA )



Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor
Đọc và thay đổi thanh ghi RS485 Modbus ES-EC-WT-01 sử dụng Insight Sensor

Đọc và thay đổi thanh ghi RS485 Modbus ES-EC-WT-01 sử dụng Insight Sensor

Vẽ biểu đồ và lưu trữ data logger ES-EC-WT-01 sử dụng Insight Sensor

Vẽ biểu đồ và lưu trữ data logger ES-EC-WT-01 sử dụng Insight Sensor



Thông số kỹ thuật

Nguồn cung cấp

9 – 30 VDC ( Tùy chọn loại 12V hoặc 24V )

Phạm vi đo EC

0 – 2000 uS/cm ( K = 1.0 )

0 - 20000 uS/cm ( K = 10 )

Độ phân giải

± 1uS/cm

Độ chính xác

<2%

Nhiệt độ hoạt động

0.0 – 60

Bù nhiệt

Tự động

Ngõ ra

RS485 , 4 – 20mA

Áp suất hoạt động

0 – 4 Bar

Chất liệu vỏ

PPS, ABS

Đường ống

¾, M39*1.5

Chiều dài dây

5 mét hoặc tùy chỉnh

Chuẩn bảo vệ

IP68


Các loại đầu dò

Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )



Kết nối dây

Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )



Vui lòng đọc hướng dẫn cẩn thận, đấu sai dây có thể gây hư hỏng cho thiết bị.

Vui lòng kiểm tra tất cả dây của hệ thống cẩn thận, và đảm bảo rằng các dây đã đươc đấu đúng trước khi cấp nguồn.

Ghi chú: Dây RS485A và RS485B không được kết nối với dây nguồn, nếu không sẽ gây hư hỏng truyền thông của thiết bị.



Các phương pháp lắp đặt

1. phương pháp ngâm trực tiếp

Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )

Với phương pháp lắp đặt ngâm đầu dò xuống nước:

  • Trong thời gian hoạt động, sẽ có bụi bẩn bám ở trên đầu dò, nó cần được vệ sinh thường xuyên.
  • Giá trị đo lường không ổn định.
  • Độ sâu khác nhau sẽ ảnh hưởng đến giá trị đo được.
  • Vị trí đầu dò phải nằm ở trên lớp trầm tích.

Chú ý: Nếu lắp đặt thiết bị ở trong ống, góc nghiêng phải nên là  15 – 165 độ

Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )



2. Phương pháp lắp đặt với Flow Cell ( phương pháp được đề xuất ưu tiên sử dụng )

Cảm biến đầu dò đo độ dẫn điện nước EC ES-EC-WT-01 được đề xuất lắp đặt và sử dụng ở trong flow cell giúp đảm bảo sự ổn định và đo lường chính xác hơn.

Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )

Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )



Trước khi sử dụng thiết bị:

  • Đọc kỹ hướng dẫn trước khi sử dụng.
  • Bóng đèn điện cực dễ vỡ và không thể sửa chữa sau khi đã bị hỏng.
  • Trong quá trình đo, nếu có bụi bẩn, chất kết dính, cặn bám trên bề mặt bóng đèn điện cực, giá trị đo lường sẽ không chính xác hoặc biến động. nó phải được làm sạch và hiệu chỉnh kịp thời.

Kết nối trực tiếp và dễ dàng tích hợp hệ thống

Cảm biến đo độ oxy hóa khử ORP ES-ORP-WT-01

Cảm biến đo độ oxy hóa khử ORP ES-ORP-WT-01



  • Thiết bị kết nối trực tiếp với các thiết bị điều khiển (PLC, MCU, PC,...).
  • Dễ dàng tích hợp với các hệ thống giám sát, điều khiển từ xa.
  • Thích hợp cho các ứng dụng: Xử lý nước thông thường, xử lý nước thải, nuôi trồng thủy sản, kiểm tra nước, kỹ thuật bảo vệ môi trường, giải pháp tuần hoàn nước, nước giải khát và thực phẩm, phát hiện nước xả thải công nghiệp…

Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )

Giám sát thời gian thực

Lắp đặt thực tế

Cảm biến đầu đò đo độ PH nước ES-PH-WT-01 ( RS485 | 4 - 20mA )

Phương thức giao tiếp RS485

Protocol

Baudrates

Địa chỉ

Data bits

Stop bit

Parity

RS485 MODBUS RTU

2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 4800bps

1 – 247. Mặc định là 1

8

1

None

Chi tiết bảng thanh ghi và hướng dẫn sử dụng được gửi kèm với thiết bị.

Bảo quản cảm biến đo độ dẫn điện nước EC
