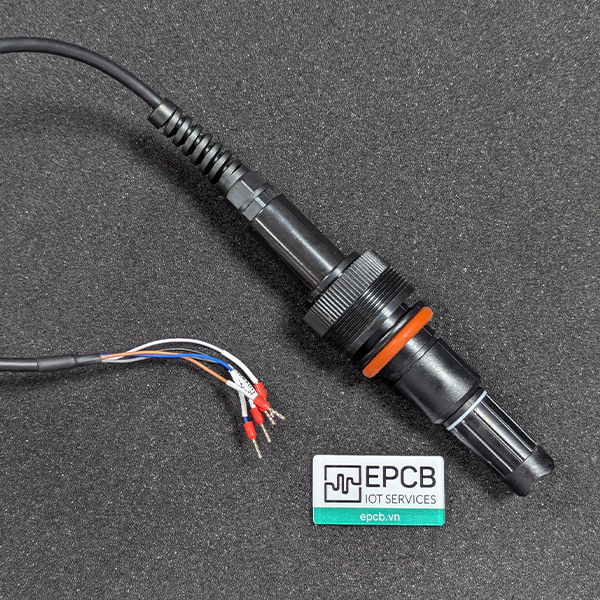

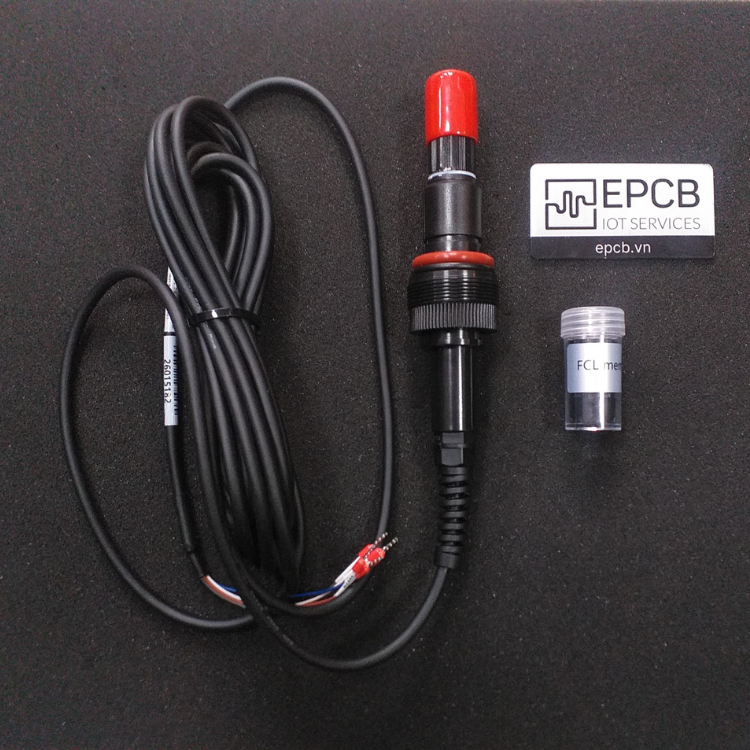

Cảm biến đầu dò đo khí clo dư FCL nước ES-FCL-WT-01 (RS485 & 4-20mA) sử dụng đầu dò đo nồng độ khí clo dư FCL của nước có độ nhạy cao với tín hiệu ổn định và độ chính xác cao. Có phạm vi đo rộng, Độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa.
- Tích hợp ngõ ra RS485 Modbus RTU và ngõ ra analog 4–20mA cho phép truyền với khoảng cách xa, chính xác, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
- Vỏ IP65 hoàn toàn chống thấm nước và có thể được sử dụng trong các môi trường khắc nghiệt khác nhau.
- Thích hợp cho các ứng dụng: xử lý nước thông thường, xử lý nước thải, nuôi trồng thủy sản, kiểm tra nước, kỹ thuật bảo vệ môi trường, giải pháp tuần hoàn nước, nước giải khát và thực phẩm, phát hiện nước xả thải công nghiệp,…
Thông số kỹ thuật
Nguồn cung cấp | 9 – 30 VDC ( Đề xuất 12V là tốt nhất ) |
Phạm vi đo FCL | 0 – 20.00 mg/L(ppm) |
Độ phân giải | ± 1uS/cm |
Độ chính xác | <2% hoặc ±10ppb HOCI |
Nhiệt độ hoạt động | 0.0 – 60 ℃ |
Bù nhiệt | Tự động |
Ngõ ra | RS485 , 4 – 20mA |
Áp suất hoạt động | 0 – 1 Bar |
Chất liệu vỏ | 316, ABS |
Đường ống | G¾, M39*1.5 |
Chiều dài dây | 5 mét hoặc tùy chỉnh |
Chuẩn bảo vệ | IP68 |

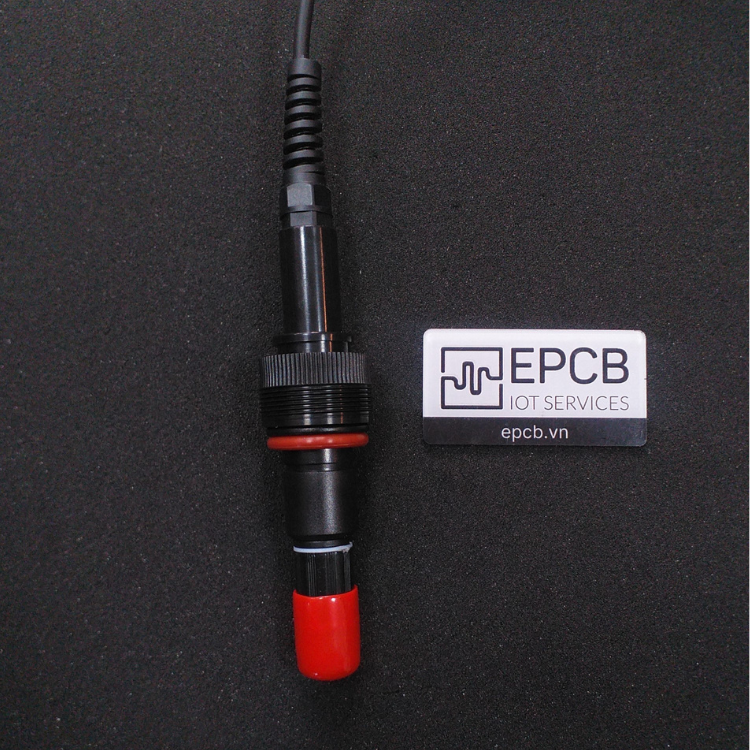

Cấu tạo

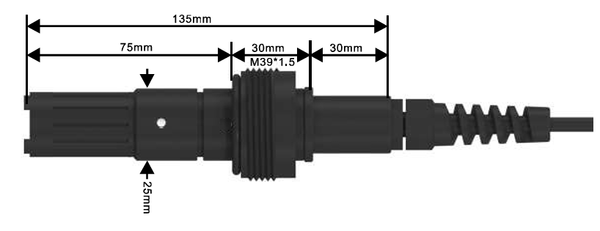

Kích thước
Kết nối dây
Vui lòng đọc hướng dẫn cẩn thận, đấu sai dây có thể gây hư hỏng cho thiết bị.
Vui lòng kiểm tra tất cả dây của hệ thống cẩn thận, và đảm bảo rằng các dây đã đươc đấu đúng trước khi cấp nguồn.
Ghi chú: Dây RS485A và RS485B không được kết nối với dây nguồn, nếu không sẽ gây hư hỏng truyền thông của thiết bị.
Các phương pháp lắp đặt
1. phương pháp ngâm trực tiếp
Với phương pháp lắp đặt ngâm đầu dò xuống nước:
- Trong thời gian hoạt động, sẽ có bụi bẩn bám ở trên đầu dò, nó cần được vệ sinh thường xuyên.
- Giá trị đo lường không ổn định.
- Độ sâu khác nhau sẽ ảnh hưởng đến giá trị đo được.
- Vị trí đầu dò phải nằm ở trên lớp trầm tích.
Chú ý: Nếu lắp đặt thiết bị ở trong ống, góc nghiêng phải nên là 15 – 165 độ
2. Phương pháp lắp đặt với Flow Cell ( phương pháp được đề xuất ưu tiên sử dụng )
Trước khi sử dụng thiết bị:
- Đọc kỹ hướng dẫn trước khi sử dụng.
- Bóng đèn điện cực dễ vỡ và không thể sửa chữa sau khi đã bị hỏng.
- Trong quá trình đo, nếu có bụi bẩn, chất kết dính, cặn bám trên bề mặt bóng đèn điện cực, giá trị đo lường sẽ không chính xác hoặc biến động. nó phải được làm sạch và hiệu chỉnh kịp thời.
Kết nối trực tiếp và dễ dàng tích hợp hệ thống
- Thiết bị kết nối trực tiếp với các thiết bị điều khiển (PLC, MCU, PC,...).
- Dễ dàng tích hợp với các hệ thống giám sát, điều khiển từ xa.
- Thích hợp cho các ứng dụng: Xử lý nước thông thường, xử lý nước thải, nuôi trồng thủy sản, kiểm tra nước, kỹ thuật bảo vệ môi trường, giải pháp tuần hoàn nước, nước giải khát và thực phẩm, phát hiện nước xả thải công nghiệp…

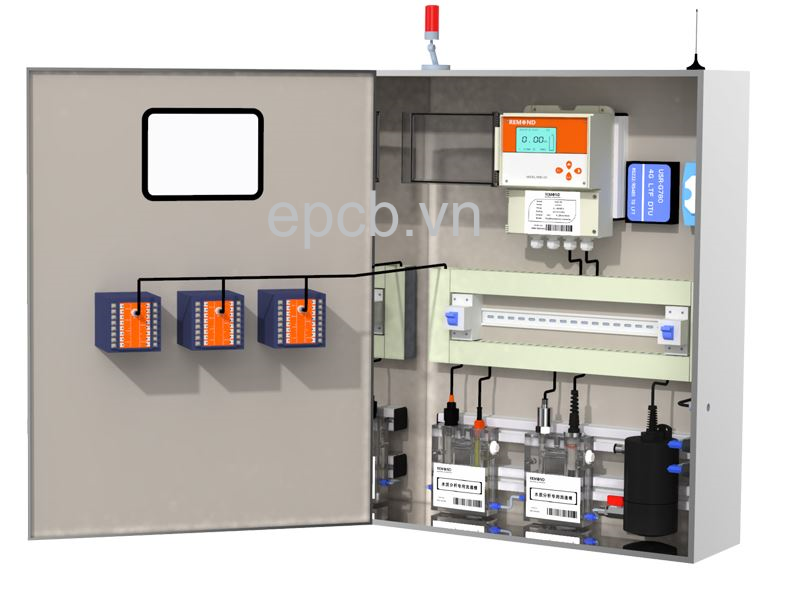

Giám sát thời gian thực

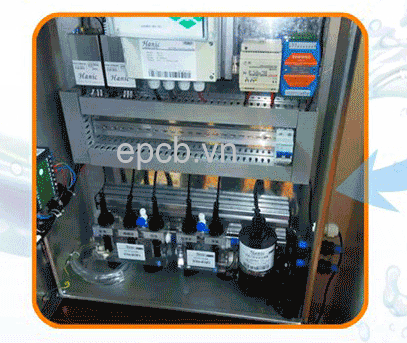

Lắp đặt thực tế
Phương thức giao tiếp RS485
Protocol | Baudrates | Địa chỉ | Data bits | Stop bit | Parity |
RS485 MODBUS RTU | 2400bps/4800bps/9600bps có thể thay đổi, Mặc định sẽ là 4800bps | 1 – 247. Mặc định là 1 | 8 | 1 | None |
