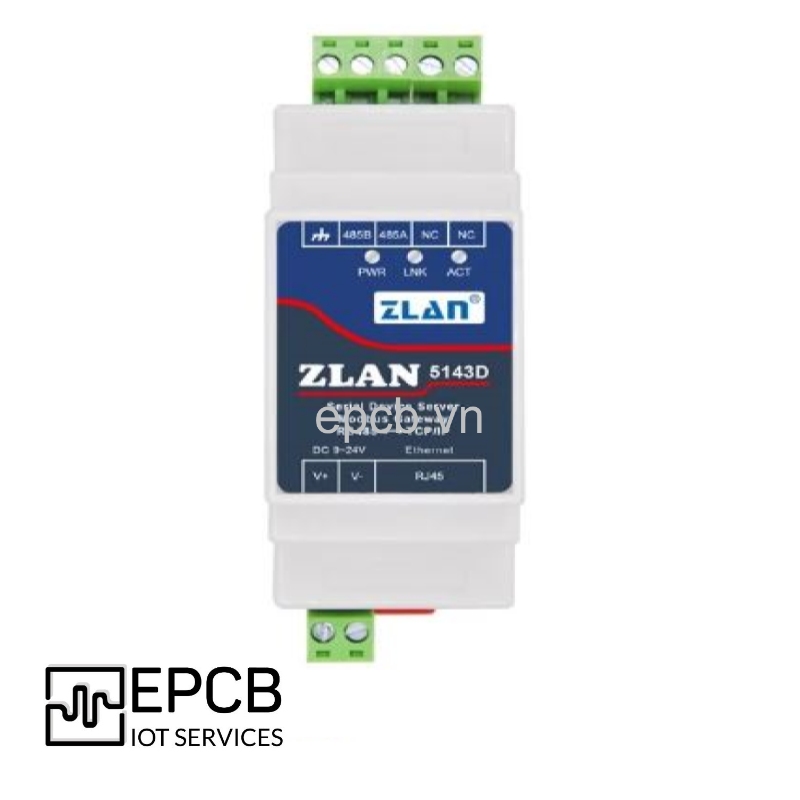

Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

  • Sản phẩm: 32
Tiêu đề
  • 650,000₫

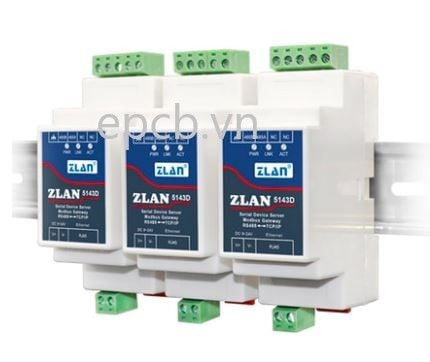

ZLAN5143D là bộ thu thập dữ liệu thiết bị RS485 sang Ethernet được thiết kế đặc biệt cho chuẩn công nghiệp (Gateway) với nhiều chức năng như: máy chủ nối tiếp, cổng Modbus, cổng MQTT, RS485 to JSON,…Hỗ trợ giao diện RS485 và giao diện Ethernet. Áp dụng phương pháp lắp đặt kiểu thay ray DIN, kích thước nhỏ gọn, dễ dàng lắp đặt.

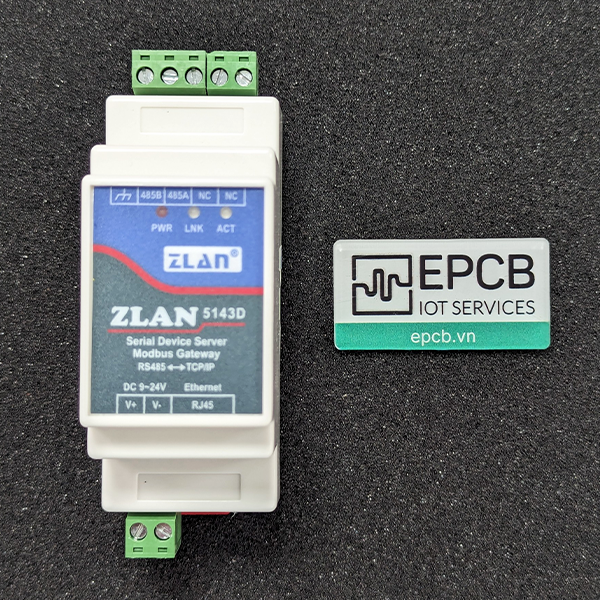

Bo chuyen doi tin hieu RS485 sang Ethernet ZLAN5143D

Kết nối nguồn kiểu đầu cuối, với điện áp dải rộng 9-24VDC.
Vì chuẩn giao tiếp RS232 không còn sử dụng phổ biến trên các thiết bị công nghiệp, ZLAN5143D giúp tiết kiệm chi phí và tăng hiệu suất cho hệ thống.

Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D & Cảm biến nhiệt ẩm ES35-SW


Link youtube hướng dẫn cấu hình ZLAN5143D




Hình ảnh kết nối sản phẩm ZLAN5143 thực tế

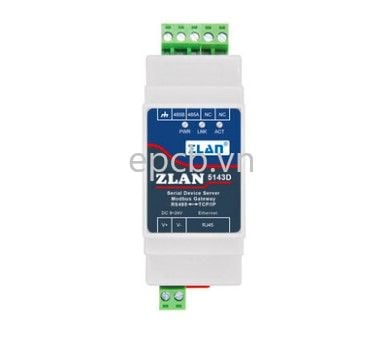

Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

Thông tin chi tiết sản phẩm ZLAN5143

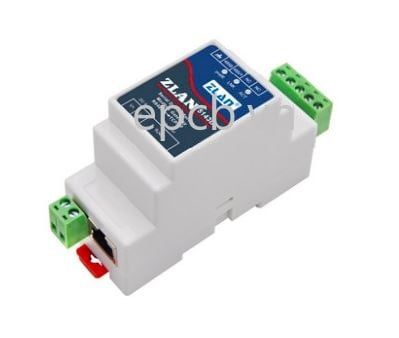

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

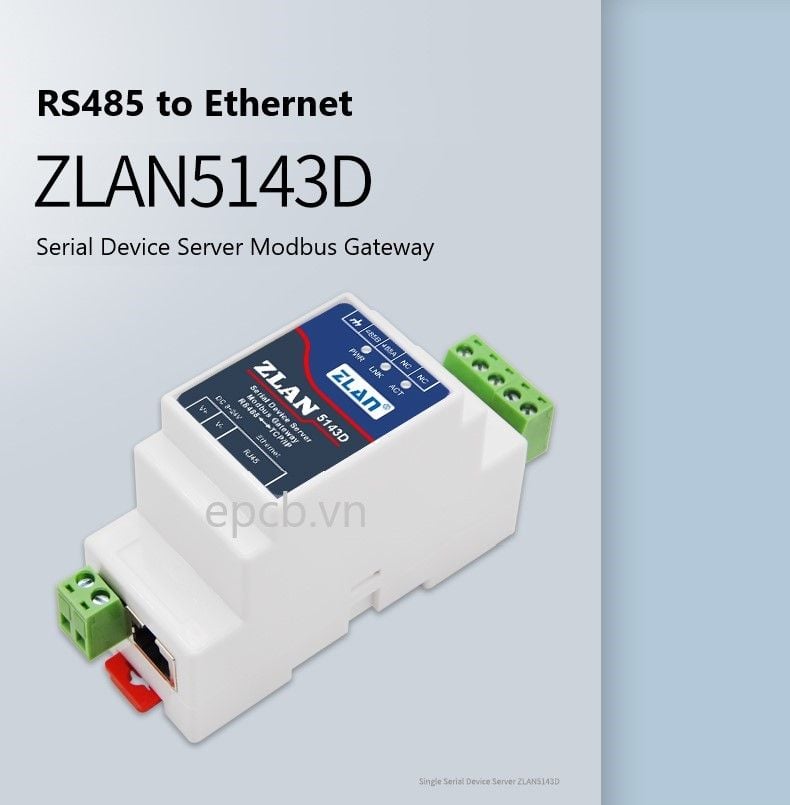

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D



    Thông số kỹ thuật

    Phương thức

    RS485 to Ethernet

    Nguồn cấp

    9-24V DC

    Kích thước

    LxWxH = 8.7x3.6x5.9 cm

    Cổng nối tiếp

    RS485x1: RXD, TXD, GND

    Tốc độ truyền

    300~115200bps

    Giao thức mạng

    ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS

    Phương pháp cấu hình

    Công cụ ZLVIRCOM, Trình duyệt Web, Thư viện chức năng quản lý thiết bị

    Giao tiếp

    Giao tiếp trực tiếp TCP/IP, chế độ cổng nối tiếp ảo

    Chế độ hoạt động

    TCP Server, TCP Client, UDP, UDP multicast

    Nhiệt độ hoạt động

    -40 ~ 85°C

    Độ ẩm hoạt động

    Độ ẩm tương đối 5~95%RH

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Nhiều chế độ giao tiếp

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D



    Hỗ trợ MQTT/JSON to Modbus

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Khi được sử dụng làm cổng MQTT, thiết bị có thể tải lên dữ liệu cổng nối tiếp bằng giao thức MQTT. Hỗ trợ đóng gói dữ liệu Modbus RTU đã thu thập được hoặc dữ liệu cổng nối tiếp tiêu chuẩn thành định dạng JSON trong MQTT để tải lên gói dữ liệu

    Người dùng có thể sử dụng phần mềm Zlvircom một cách độc lập. định dạng cấu hình dữ liệu được tải lên và dữ liệu JSON. Hỗ trợ giao thức MQTT, giao thức HTTP POST và HTTP GET, và nhiều giam thức mạng phi tiêu chuẩn khác.



    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D



    Hỗ trợ giao thức thời gian NTP

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D



    Nhiều phương thức cấu hình

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    App kết nối cấu hình thiết bị

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Giao diện cấu hình thiết bị

    Bộ chuyển đổi tín hiệu RS485 sang Ethernet ZLAN5143D

    Test thiết bị thông qua modbus TCP/IP trên phần mềm Modbus Poll
