Cách gửi dữ liệu từ PLC, HMI, Arduino, MCU lên cloud qua 4G thật đơn giản khi sử dụng bộ chuyển đổi USR-DR154

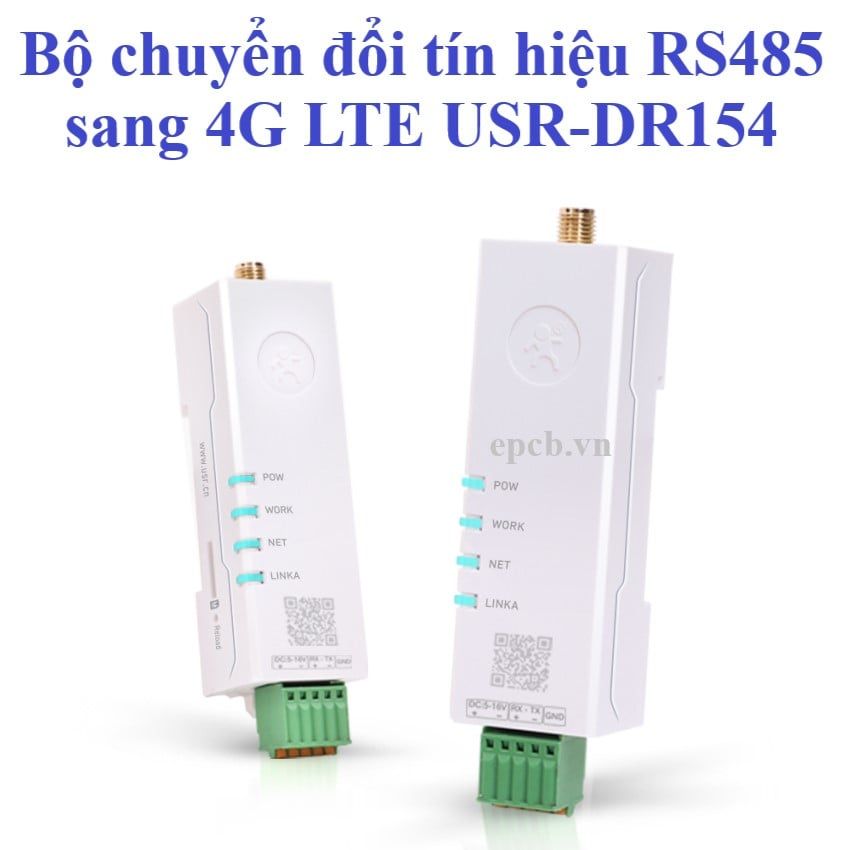

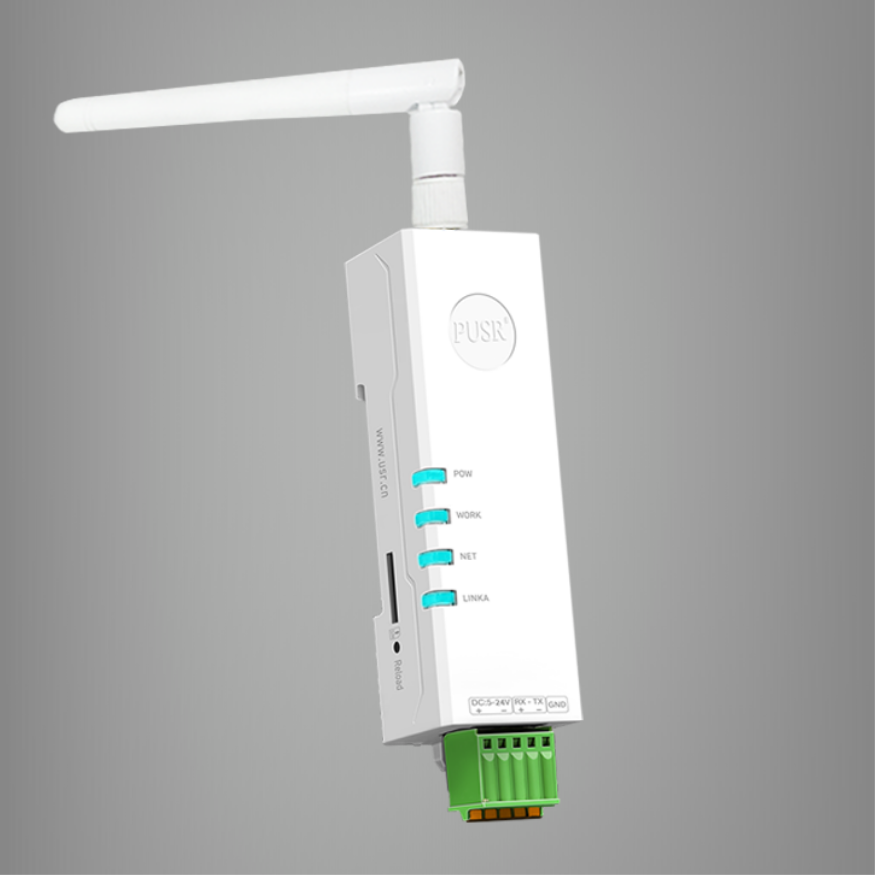

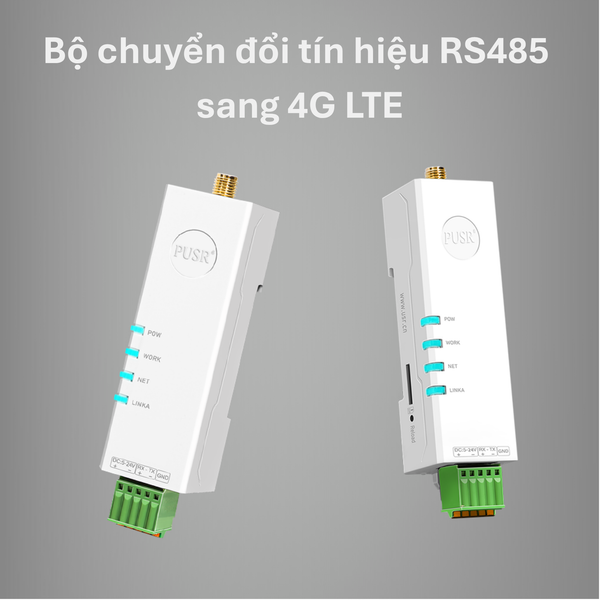

Bộ chuyển đổi tín hiệu RS485 sang 4G LTE USR-DR154 với thiết kế nhỏ gọn, độ trễ thấp, cấu hình đơn giản. Tốc độ phản hồi nhanh thiết bị 4G DTU có thể kịp thời gửi dữ liệu đến nơi điều khiển.
- Kích thước nhỏ, dễ sử dụng
- Dải điện áp đầu vào rộng: DC 5 ~ 16V
- Hỗ trợ giao thức TCP / UDP, HTTP
- Thiết kế công nghiệp, cơ cấu phần cứng độc lập
- Cấu hình lệnh SMS, NET, Serial AT
- Modem CAT1 công nghiệp có nguồn đầu cuối cấp nguồn điện áp phạm vi rộng, hỗ trợ nâng cấp FOTA và FTP.
Thông số kỹ thuật
Các Thông số cơ bản | Tiêu chuẩn mạng | Support Mobile, Unicom, Telecom LTE Cat-1 |
Nguồn cấp | 5 ~ 15VDC khuyên dùng 12V/1A | |
Tiêu thụ điện năng | Công suất tiêu thụ trung bình: 0.8W Công Suất tiêu thụ tối đa: 3.5W | |

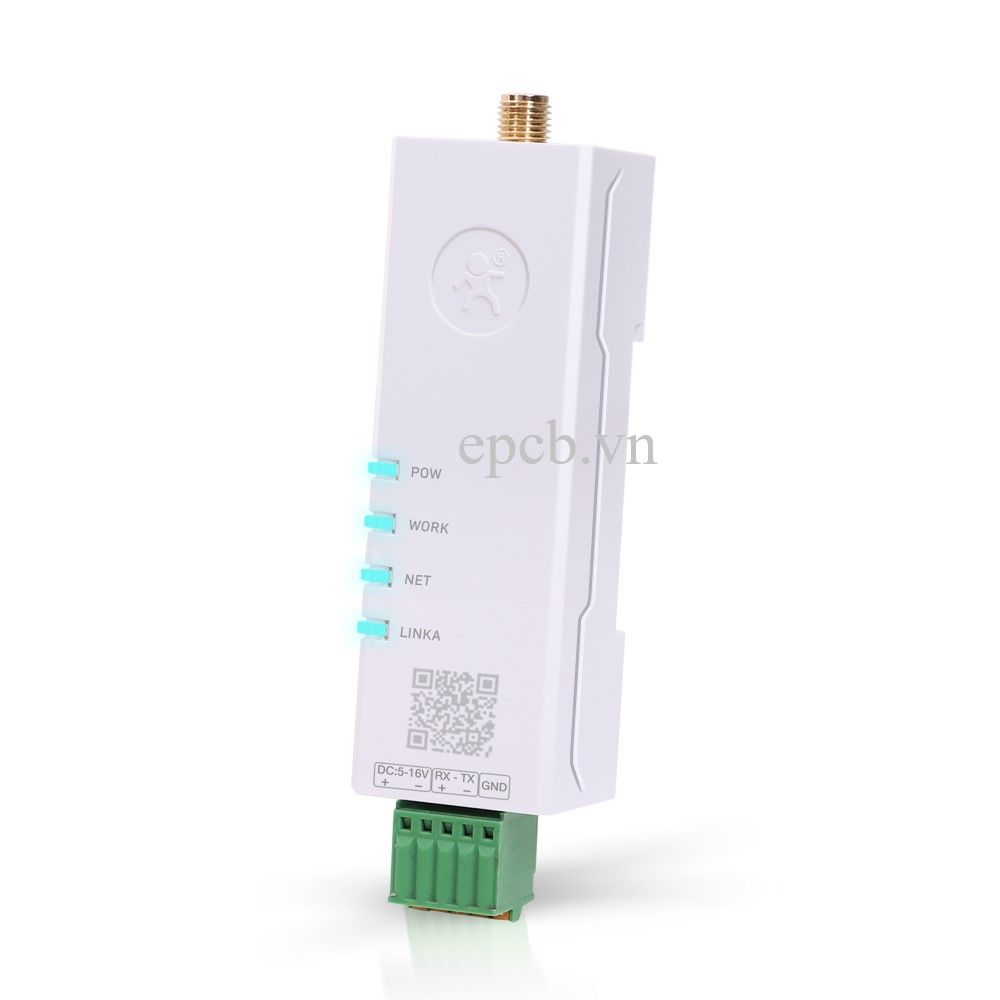

Chỉ báo trạng thái | POW, WORK, NET, LINKA | |
SIM |
| |
UALT | Hỗ trợ RS232, RS485, TTL three access methods, plug-in terminal, wire press | |
Antenna interface | SMA male screw inner hole | |

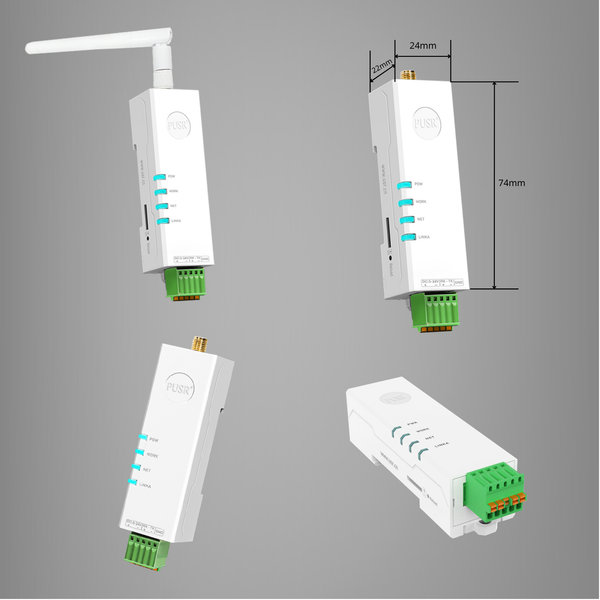

Kích thước | Specification | 74*24*22mm, <50g |
Phạm vi hoạt động | Nhiệt độ làm việc | -25 ~ 75oC |
Độ ẩm làm việc | 5 ~ 95% (không ngưng tụ) | |
Băng tần | TDD-LTE | Band 34/38/39/40/41 |
FDD-LTE | Band 1/3/5/8 | |
Chức năng phần mềm | Chế độ hoạt động | Network transparent transmission mode, HTTPD mode, SMS transparent transmission mode |
Network protocol | TCP/UDP/DNS/FTP/HTTP | |
Socket quantity | 4 kênh độc lập, có thể được thiết lập với TCP Client/ UDP Client, hỗ trợ 4 kênh cài đặt máy chủ dự phòng | |
Special function | NTP time school function, FTP upgrade protocol, socket distribution protocol | |
Security Mechanism | Registration package, heartbeat package, restart without data, password verification of configuration status, FOTA upgrade | |
Dual SIM switching | Support external card priority mode, dual card backup mode, single card lock mode |
Các thông số Serial kết nối
- Chache: 20 packets, maximum 4096 byte per
- Bauddrate: 1200 ~ 230400bps
- Parity NONE/ODD/EVEN
- Data bit: 8
- Stop bit: 1, 2
Kích thước thiết bị nhỏ gọn, giao diện sử dụng trực quan

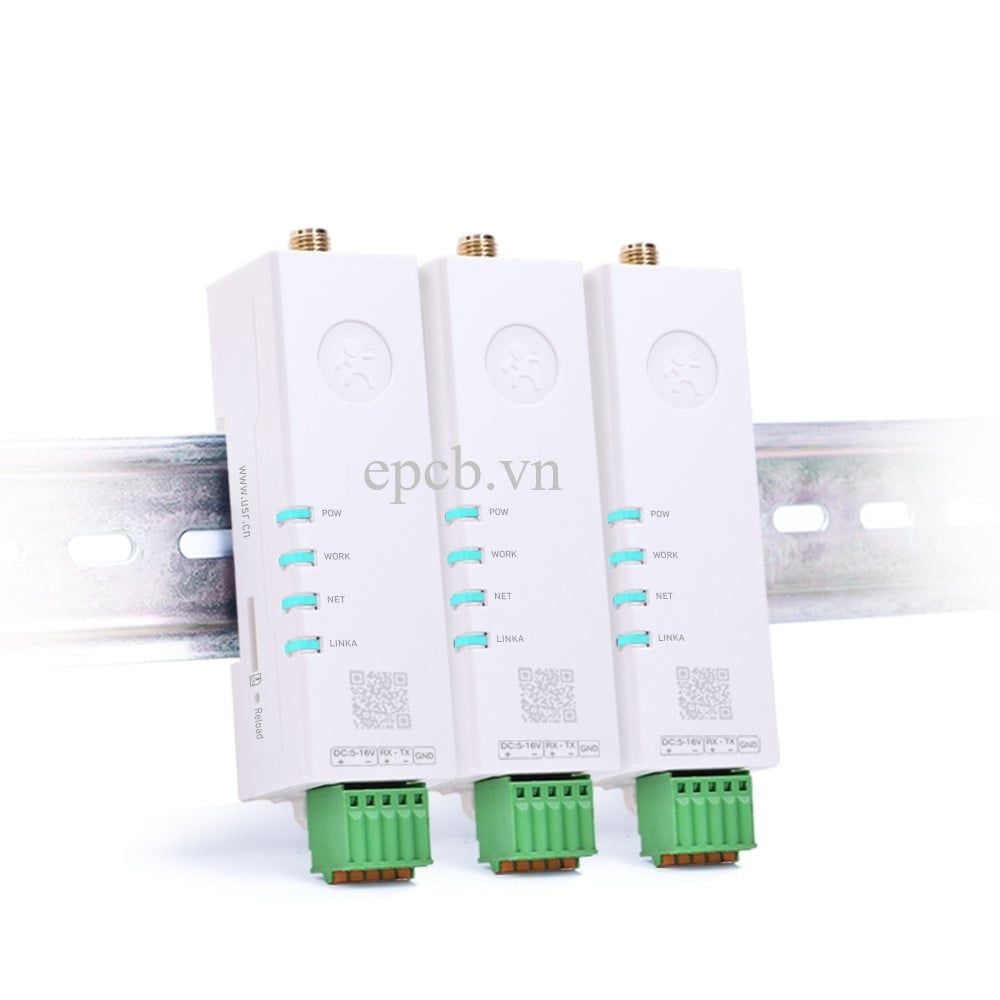

Lắp đặt: có thể lắp đặt trên đường ray DIN
Chức năng mạng network của bộ chuyển đổi

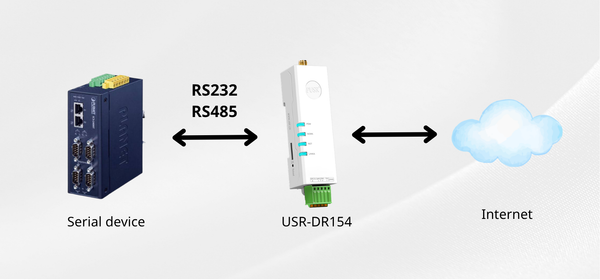

Hỗ trợ chế độ HTTPD và chế độ SMS dễ dàng truyền dữ liệu một cách minh bạch giữa cổng nối tếp và mạng CAT 1 theo 2 chiều.
Cơ cấu chức năng
- Transparent mode: TCP Client / UDP Client
- HTTP Client mode: HTTP POST/GET
- Gửi nhận SMS (tin nhắn điện thoại)
Ứng dụng
USR-DR154 có thể tích hợp trực tiếp vào hộp để truyền dữ liệu. Có thể lắp đặt tủ tốc hành thông minh, bán bán hàng tự động….
