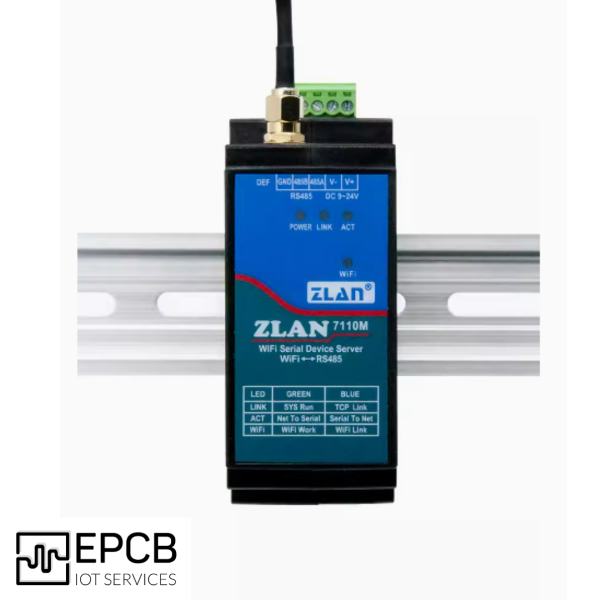

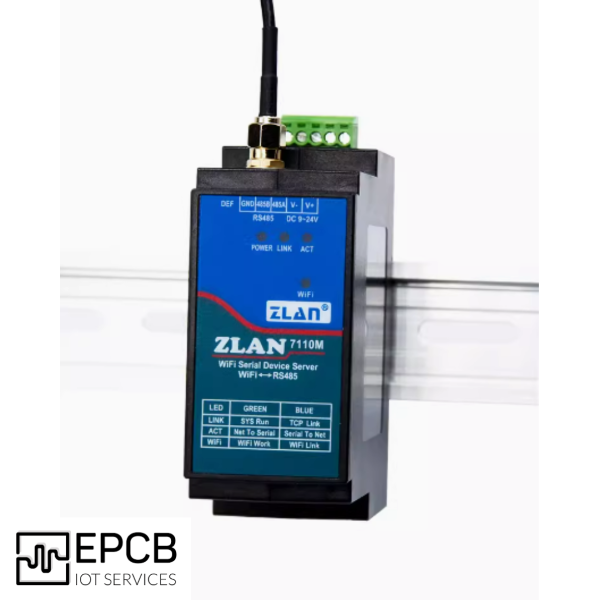

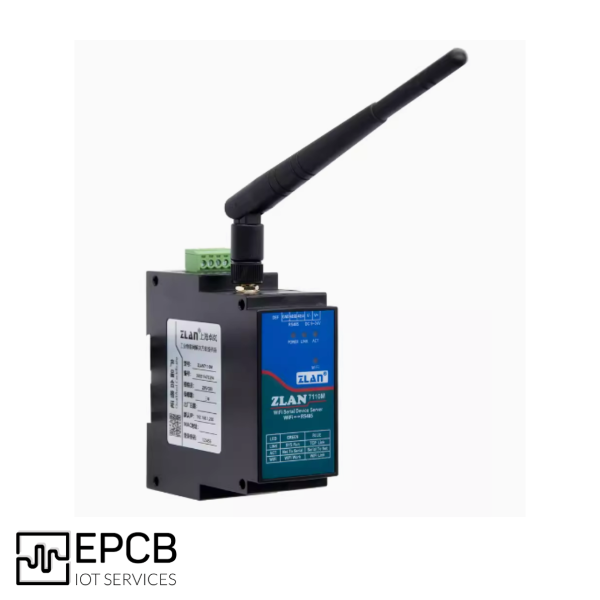

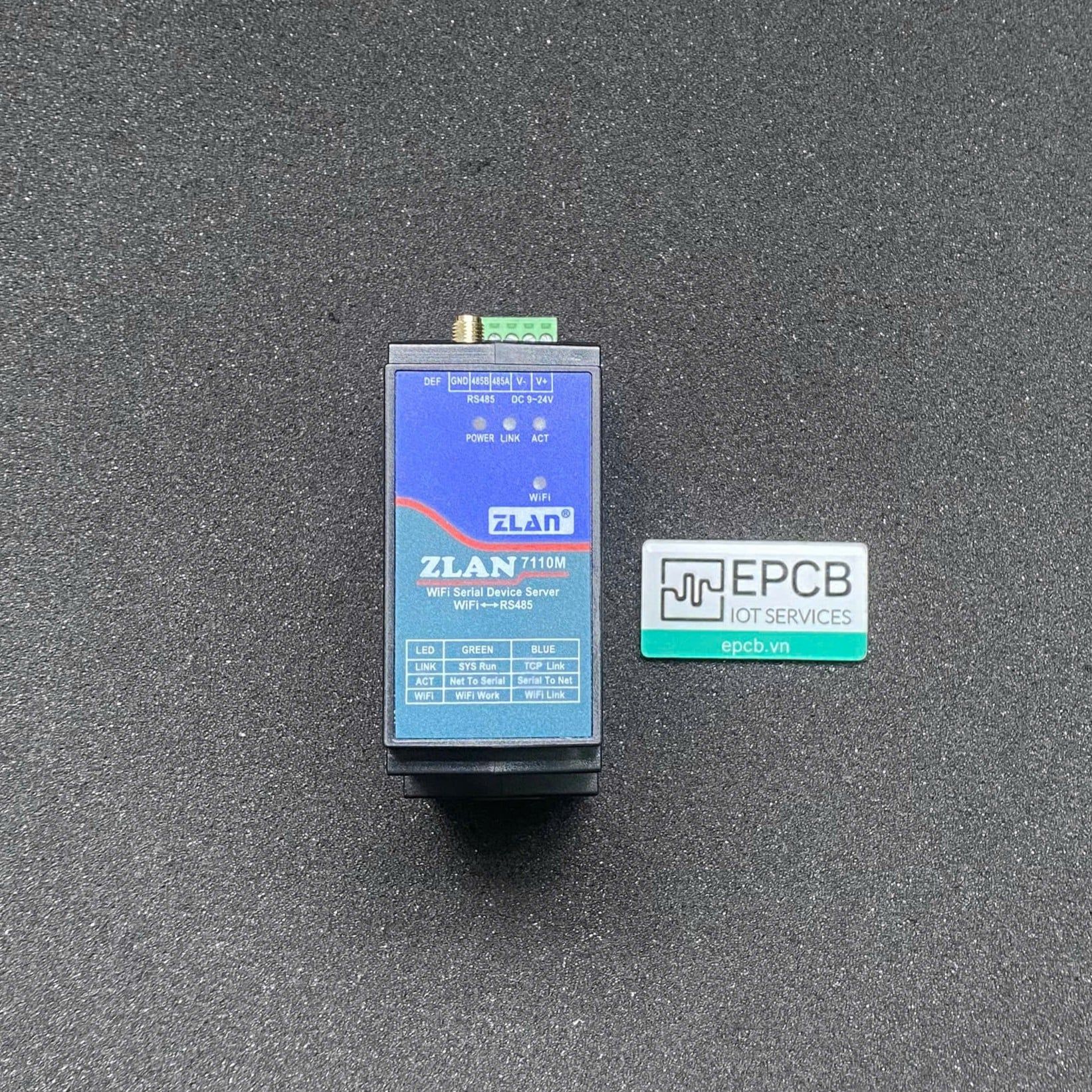

Bộ chuyển đổi RS485 sang Wifi ZLAN7110M

  • Sản phẩm: 1
Tiêu đề
  • Liên hệ

ZLAN7110M là thiết bị dùng để chuyển đổi từ RS485 sang WIFI giúp các thiết bị sử dụng đường truyền RS485 kết nối WIFI dễ dàng. ZLAN7110M có chế độ STA và chế độ AP để cho phép các thiết bị WIFI khác như điện thoại kết nối. Có thể sử dụng phần mềm ZLVircom của Zhuolan để tạo cổng kết nối ảo. Ngoài ra, thiết bị cũng có thể kết nối trực tiếp với thiết bị RTU thông qua giao thức ModbusTCP để thực hiện giao tiếp mạng WIFI.
ZLAN7110M sử dụng cách lắp đặt trên đường ray, vỏ ngoài chống cháy cao cấp và chịu nhiệt độ công nghiệp. Nó có thể kết nối với các nền tảng Cloud thông qua giao thức MQTT và JSON.
ZLAN7110M hỗ trợ kết nối WIFI 2.4G và không có cổng Ethernet. 7110M có các tính năng nâng cao như chuyển đổi ModbusRTU thành ModbusTCP, hỗ trợ thiết lập nhiều IP và nhiều cổng kết nối, hỗ trợ duy trì server, TCP client, MQTT, chuyển đổi ModbusRTU thành JSON, vv. Phù hợp cho các ứng dụng IoT.
Chế độ WIFI theo chuẩn 802.11b/g/n 1x1 và hỗ trợ các chuẩn mã hóa như WEP64, WEP128, TKIP, AES, cũng như chế độ tự động (TKIP/AES). Khi 7110M được kết nối với cùng một bộ định tuyến không dây với máy tính, máy tính và module có thể giao tiếp với nhau.



Thông số kỹ thuật:
Kích thước
RS485 x1
Đầu kết nối 3.5mm
Cổng nguồn
Đầu kết nối 3.5mm
Kích thức sản phẩm
37.6L*83.6W*89.2Hmm
Cổng kết nối
Chân kết nối
485A, 485B, GND
Baudrate
4800~921600bps
Parity
None, Odd, Even, Mark, Space
Data bits
7 - 8 bit
Kết nối không dây
Anten
Ăng-ten mặc định, có thể chọn ăng-ten khác
Chuẩn không dây
802.11 b/g/n
Dải tần số
2.412GHz-2.484GHz
Tốc độ truyền
Chuẩn IEEE 802.11b: 1,2,5,5,11Mbps
Chuẩn IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps
Chuẩn IEEE 802.11n: 150Mbps @HT40(MCS7)
Công suất truyền tải
IEEE 802.11n: 12-14dBm@HT20 MCS7
IEEE 802.11g: 16dBm
IEEE 802.11b: 18dBm
Độ nhạy
HT20 MCS 7: -70dBm@10% PER(MCS7)
OFDM 54M: -75dBm@10% PER
CCK, 11M: -88dBm@ 8% PER
Phần cứng
Nguồn cấp
9~24V (30mA ở 12V)
Nhiệt độ hoạt động
-40 ~ 85oC
Nhiệt độ bảo quản
-45 ~ 100oC
Độ ẩm hoạt động
5%~95% RC
Độ ẩm bảo quản
5%~95% RC
Cấu hình thiết bị
Công cụ cấu hình Windows zlvircom
Số lượng kết nối
TCP Server: 8
TCP Client: 3 IP
Giao thức mạng
TCP/UDP/ARP/ICMP/DHCP/DNS/MQTT/NTP
Thông số phần mềm
Chế độ làm việc không dây
STA/AP
Cơ chế bảo mật
WEP64, WEP128, TKIP và AES, tự động (TKIP/AES)
Chế độ hoạt động
TCP, Client TCP (Server TCP cũng tồn tại cùng lúc), UDP, UDP
Giao thức chuyển đổi
Modbus TCP, MQTT, JSON
Modbus
Modbus thông thường, chế độ bảng được cấu hình sẵn (ZLMB)
JSON
Thiết bị hỗ trợ Modbus RTU và DLT-645;
Máy chủ hỗ trợ HTTP POST/GET, MQTT và truyền tải trực tiếp;
Cảnh báo ngoại tuyến, cảnh báo quá giới hạn, chuyển đổi định dạng dữ liệu.

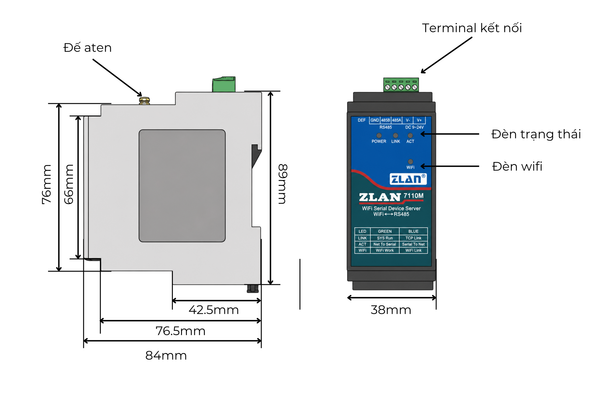

Kích thước:

Chế độ hoạt động cơ bản:

Ở chế độ TCP Server, ZLAN 7110M là điểm cuối trong mạng, đợi các thiết bị Client kết nối (tối đa 8 thiết bị kết nối cung một lúc) và gửi dữ liệu đến. Khi các thiết bị Client gửi yêu cầu kết nối, ZLAN 7110M sẽ chấp nhận kết nối và xử lý các yêu cầu từ các Client đó. Chế độ TCP SERVER của ZLAN 7110M thường được sử dụng trong các yêu cầu một thiết bị hoạt động như một điểm trung tâm, như trong hệ thống kiểm soát hoặc giám sát, các thiết bị Client cần gửi dữ liệu đến một Server tập trung để xử lý và đưa ra quyết định.

Ở chế độ TCP Client, ZLAN 7110M sẽ thiết lập và duy trì kết nối TCP/IP đến Server đã được cấu hình trước. Sau khi kết nối được, thiết bị có thể gửi dữ liệu đến Server đó hoặc nhận phản hồi từ Server. Chế độ TCP Client của ZLAN 7110M thường được sử dụng trong các ứng dụng yêu cầu thiết bị gửi dữ liệu đến Server để xử lý như trong các hệ thống giám sát hoặc điều khiển từ xa.

Chế độ UDP của ZLAN 7110M cung cấp hai tùy chọn cấu hình: "Chế độ Động" và "Chế độ Tĩnh".

  • Chế độ Động: ZLAN 7110M tự động phản hồi cho máy tính gửi yêu cầu UDP gần nhất. Khi nhận yêu cầu, thiết bị nhận biết và gửi phản hồi đến địa chỉ IP của máy tính đó giúp tối ưu hóa việc giao tiếp trong mạng và giảm độ phức tạp trong lúc cấu hình.
  • Chế độ Tĩnh: ZLAN 7110M có thể được cấu hình để hỗ trợ tối đa 4 địa chỉ IP đích UDP cố định. Khi nhận dữ liệu UDP, thiết bị gửi nó đến các địa chỉ IP được xác định trước giúp gửi dữ liệu đến các điểm cuối cố định trong mạng mà không cần phải xác định IP mỗi lần gửi.

Khi ZLAN 7110M được thiết lập vào chế độ UDP Group, nó sẽ gửi dữ liệu đến mọi thiết bị trong mạng LAN mà đã mở cổng nhận dữ liệu UDP giúp truyền thông với nhiều thiết bị trong mạng mà không cần phải biết trước địa chỉ IP cụ thể của từng thiết bị. Tuy nhiên, việc sử dụng UDP Group cần cân nhắc về băng thông mạng và khả năng xử lý dữ liệu của các thiết bị trong mạng. Độ lớn của gói tin UDP Group có thể tạo gây quá tải cho mạng nếu không được quản lý cẩn thận.

Chế độ hoạt động Modbus:
