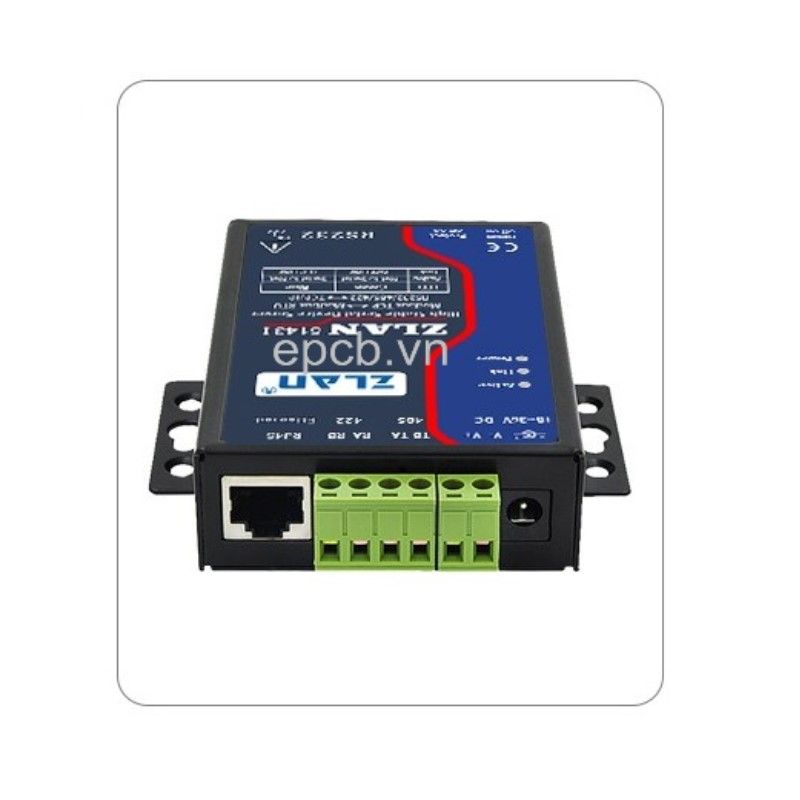

Bộ chuyển đổi RS485 Modbus RTU sang TCP/IP Ethernet ZLAN5143I Bộ chuyển đổi RS485 Modbus RTU sang TCP/IP Ethernet ZLAN5143I
Bộ chuyển đổi RS485 Modbus RTU sang TCP/IP Ethernet ZLAN5143I
Bộ chuyển đổi RS485 Modbus RTU sang TCP/IP Ethernet ZLAN5143I

Bộ chuyển đổi RS485 Modbus RTU sang TCP/IP Ethernet ZLAN5143I

  • Sản phẩm: (Pre oder) Vui lòng liên hệ 0367.939.867 để đặt hàng
Tiêu đề
  • Liên hệ

Giới thiệu

ZLAN5143I là máy chủ thiết bị nối tiếp ( Serial device server ) có độ tin cậy và hiệu suất cao, là sản phẩm Modbus Gateway được Shanghai ZLAN thiết kế đặc biệt để chống sét, chống nhiễu điện từ và hoạt động tốt trong các môi trường có điều kiện xấu. Có thể áp dụng cho ứng dụng công nghiệp có yêu cầu giám sát chống nhiễu, chống sét, năng lượng gió, giám sát địa chất,...

ZLAN5143I có đặc tính cách ly giao tiếp tốt. RS485/422 không chỉ có khả năng chống tĩnh điện ±15V mà còn có khả năng cách ly giao tiếp 2500V,  dòng rò vào ZLAN5143I nhỏ hơn 5 mA khi có điện áp xoay chiều 2500V giữa dây và vỏ RS485.

Tính năng

  • Cổng giao tiếp cách ly: nguồn điện có thể đạt đến điện áp cách ly 3KV; RS485/422 có thể đạt điện áp cách ly 2,5KV; Chức năng bảo vệ ESD ±15KV; Ức chế tạm thời ở chế độ chung ( common mode transient suppression  - CMTS ) cao hơn 25KV/US.
  • RS485/422 có khả năng kết nối 256 thiết bị
  • Ba loại giao tiếp : RS232/485/422.
  • Có cả hai chức năng: Serial device server và Modus gateway. Dưới chế độ Serial device server, hỗ trợ song công hoàn toàn, chuyển tiếp dữ liệu tốc độ cao, không bị mất gói; Modbus gateway có tốc độ truyền nhanh
  • Hỗ trợ nhiều kết nối TCP, ở chế độ TCP Sever có thể kết nối với 40 Client. Ở chế độ TCP Client, có thể kết nối với 8 IP đích và nhiều cổng khác nhau cùng một lúc.

Thông số kỹ thuật

Cách ly nguồn

3KV

Cách ly RS485/422

2.5KV

HCMTI

2KV/us

Bảo vệ ESD RS485/422

15KV

Ethernet

10M/100M, 2KV

Serial

RS-232/485/422

Parity bits

None, Even, Old, Space, Mark

Data bits

5 ~ 9

Stop bit

1, 2

Điều khiển lưu lượng

RTS/CTS,DTR/DCR, XON/XOFF

Baud rate

1200 bps ~ 115200 bps

Giao thức

TCP,HTTP,UDP,ICMP,ARP,IP,DNS,DHCP

Phương thức truyền thông mạng

Socket, Virtual serial , device management library

Phương thức cài đặt

ZLVirCom, WEB browser, device management library

Nguồn

18~36V DC, 400~600mW（có thể tùy chỉnh 12V）

Kích thước

L x W x H =9.4cm×6.5cm×2.5cm

Nhiệt độ vận hành

-45～85℃

Nhiệt độ bảo quản

-45～165℃

Độ ẩm

5 ~ 95% RH



Tài liệu hướng dẫn sử dụng:

http://www.zlmcu.com/en/download/ZLAN5143I_en.pdf
