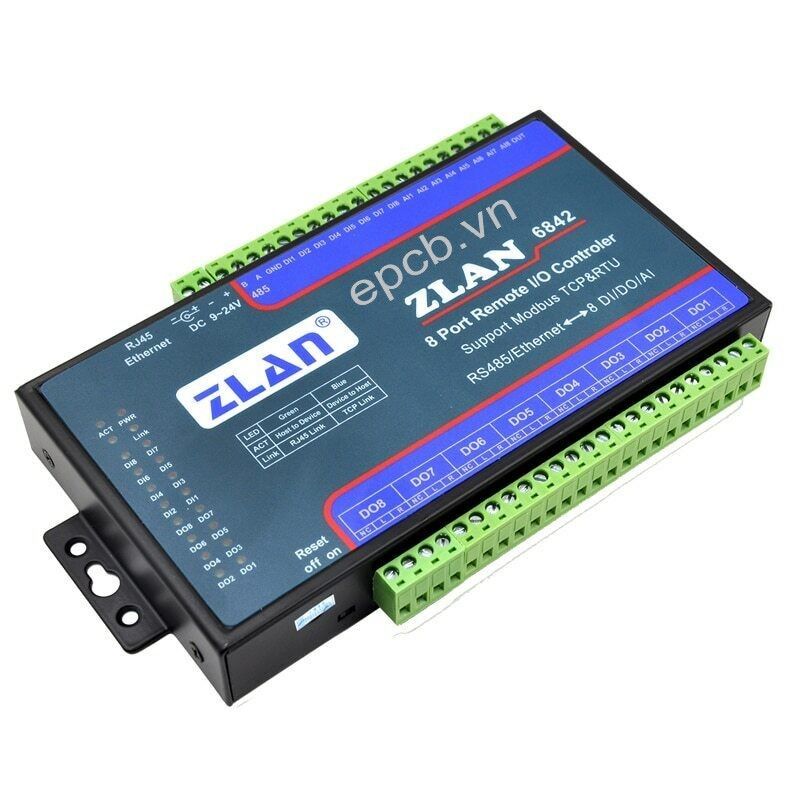

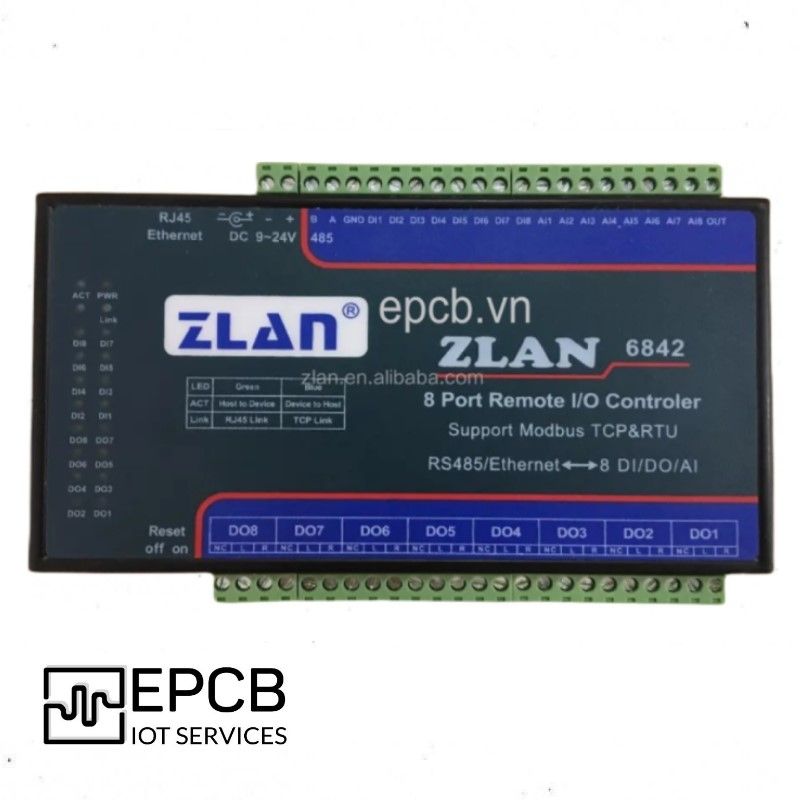

ZLAN6842 là một bộ điều khiển IO từ xa qua Ethernet hoặc RS485, hỗ trợ 8 kênh đầu vào số (DI), đầu ra số (DO) và đầu vào dạng tương tự (AI). DI hỗ trợ tiếp xúc khô (dry contact) và tiếp xúc ướt (wet contact) với bộ cách ly quang điện; DO là đầu ra relay với khả năng kiểm soát 5A 250VAC hoặc 5A 30VDC; 4 kênh trước của đầu vào AI hỗ trợ đọc điện áp 0 ~ 5V, 4 kênh sau hỗ trợ đọc dòng điện 4 ~ 20mA, độ chính xác là 10 bit. ZLAN6842 hỗ trợ 2 phương thức truyền thông là Ethernet và RS485.
ZLAN6842 là bộ điều khiển IO sử dụng Ethernet để điều khiển, giao thức truyền thông thông thường sử dụng là giao thức Modbus TCP. Trong trường hợp này, module chuyển đổi giao thức chọn Modbus TCP sang RTU, DI / DO / AI tương ứng với các đăng ký khác nhau. Sản phẩm có thể thu thập giá trị chuyển mạch, điều khiển relay, thu thập cảm biến thông qua Ethernet một cách tiện lợi và đáng tin cậy. (ZLAN6842 - Ethernet or RS485 IO Controller for Industrial Automation)
Trong trường hợp quý khách cần tìm các thiết bị điều khiển IO qua Ethernet hoặc RS485 khác quý khách vui lòng liên hệ:
- Hotline/Zalo: 0367 939 867
- Email: epcbtech@gmail.com
Đội ngũ kỹ thuật của EPCB sẽ tư vấn và mua hàng phù hợp với nhu cầu sử dụng của quý khách.
Ứng dụng
Ứng dụng của ZLAN6842 là điều khiển và giám sát các thiết bị đầu cuối như cảm biến, đèn chiếu sáng, bơm, máy móc... trong các ứng dụng tự động hóa công nghiệp, điều khiển hệ thống nhà thông minh, giám sát môi trường...
Đặc tính sản phẩm
- ZLAN6842 là một thiết bị đa năng với 8 kênh đầu vào số và 8 kênh đầu ra số.
- 8 kênh đầu vào số hỗ trợ giá trị chuyển mạch bằng tiếp xúc khô (tiếp xúc mà nguồn điện cung cấp bởi một nguồn khác) hoặc mức hoạt động.
- 8 kênh đầu ra số là đầu ra relay với điện áp tối đa là 5A @ AC250V / DC30V.
- Thiết bị cũng có 8 kênh đầu vào tương tự, trong đó 4 kênh đầu tiên là đầu vào điện áp 0 ~ 5V và 4 kênh sau là đầu vào tín hiệu dòng 4 ~ 20mA.
- Các kênh đầu vào tương tự có thể được tùy chỉnh để hỗ trợ các loại đầu vào tín hiệu khác nhau, bao gồm đầu vào tín hiệu dòng, tín hiệu điện áp, tín hiệu trở kháng và tín hiệu khác.
- Mỗi kênh đầu vào và đầu ra của thiết bị đều được chuyển đổi từ tín hiệu tương tự (analog) sang số (digital) và có đèn báo riêng biệt để người dùng có thể dễ dàng nhận biết trạng thái đầu vào hoặc đầu ra.
- Thiết bị cung cấp phần mềm demo điều khiển Remote IO qua RS485 hoặc TCP/IP, có thể thể hiện điều khiển IO và thu thập dữ liệu AI cho các thiết bị.
Thông tin kỹ thuật
Điện áp hoạt động | 9V~24V |
Kích thước | L x W x H = 9.2cm x 19.7cm x 2.5cm |
Cổng Serial | Giao tiếp RS485, tốc độ truyền 1200~115200 (mặc định 9600 bps), 8 bit dữ liệu, không có parity, 1 bit stop. |
Giao thức tầng trên | MODBUS TCP / MODBUS RTU |
Giao thức vật lí | Ethernet, RS485 |
Thời gian truyền Relay (thời gian phản hồi): | ZLAN6842: <30ms |
Định dạng đầu vào AI (analog input): | Dòng điện: 4 ~ 20mA, 0 ~ 20mA Điện áp: 0 ~ 5V, 0 ~ 10V Trở kháng: 0 ~ 10K, cảm biến nhiệt độ/độ ẩm |
Công suất tiêu thụ: | ZLAN6842: <92mA @24V |
Môi trường: | Nhiệt độ hoạt động: -40 ~ 85℃ Nhiệt độ lưu trữ: -45 ~ 165℃ Độ ẩm: 5 ~ 95% tương đối. |
