Thiết bị đo điện áp và dòng điện 3 pha AC ( 3 - Phase Power Measurement ) là một thiết bị được sử dụng để đo lường các thông số điện quan trọng trong hệ thống điện 3 pha. Module này có khả năng đo: dòng điện, điện áp, công suất tác dụng, tổng công suất hoạt động, công suất phản kháng, công suất biểu kiến, hệ số công suất, tổng công suất.
Module này sử dụng giao tiếp RS485 để kết nối với các thiết bị khác như PLC, SCADA, máy tính, v.v. Giao tiếp RS485 cho phép kết nối nhiều module trên cùng một đường truyền, giúp tiết kiệm chi phí và đơn giản hóa việc cài đặt.

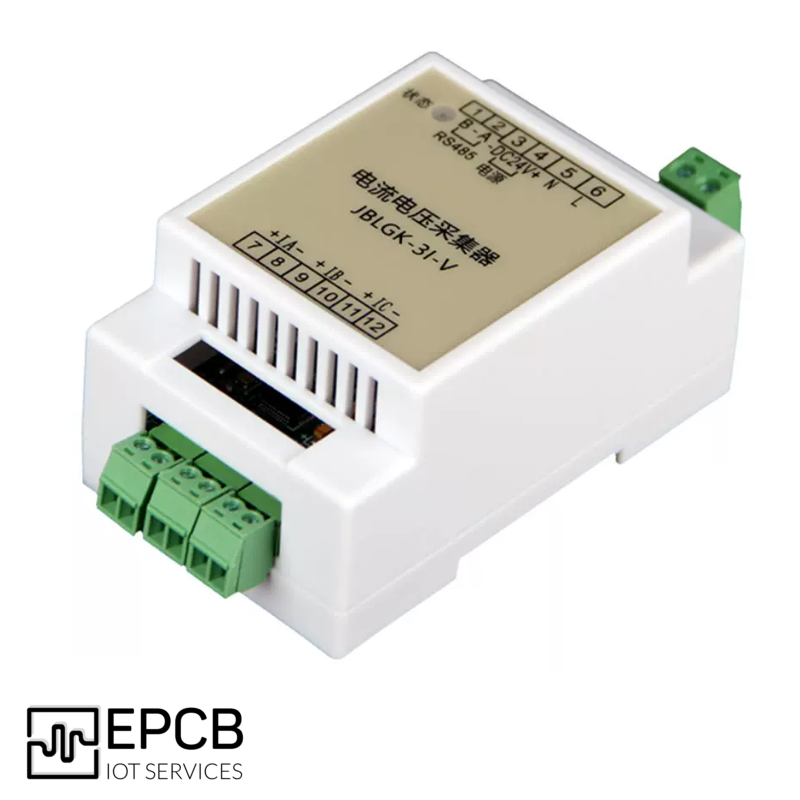

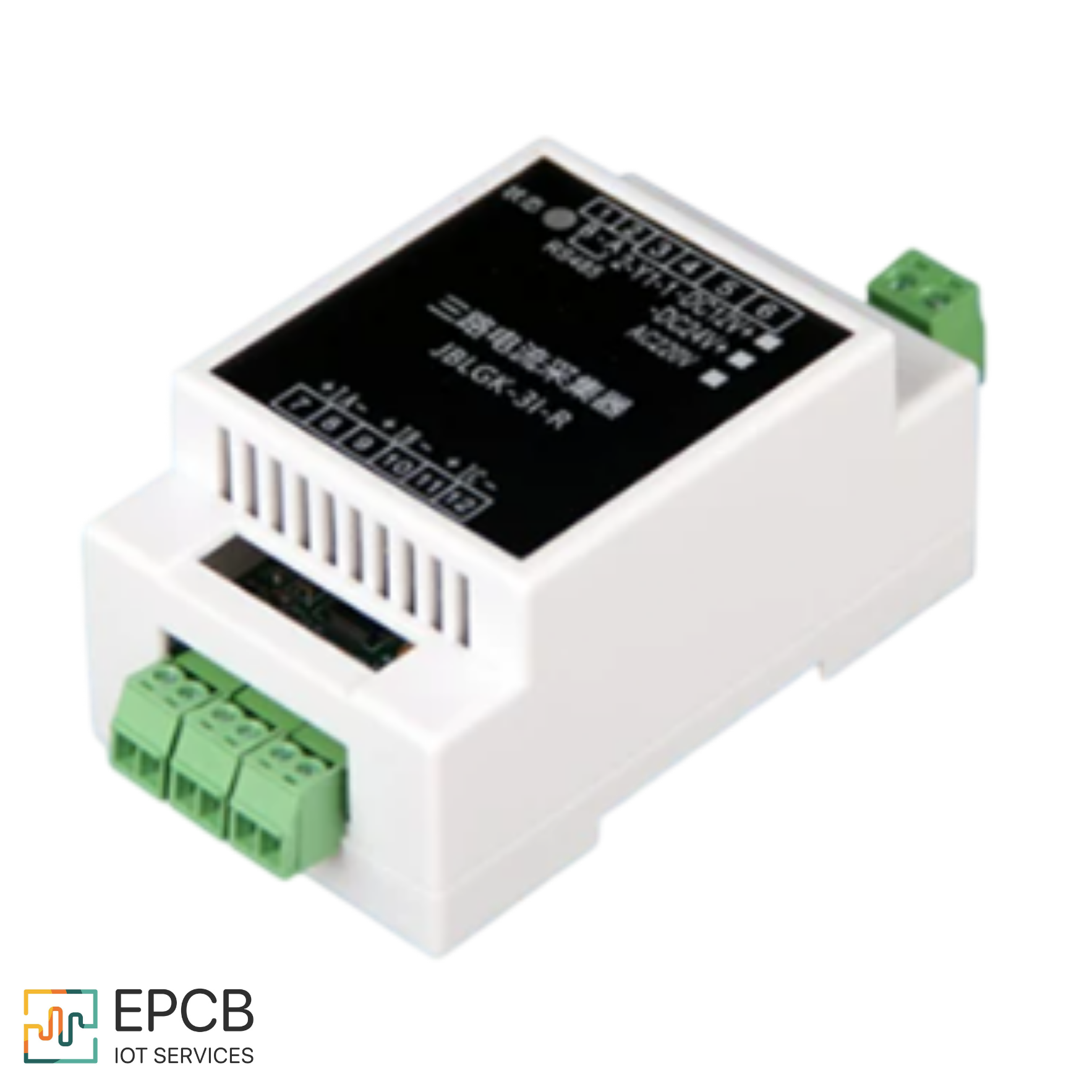

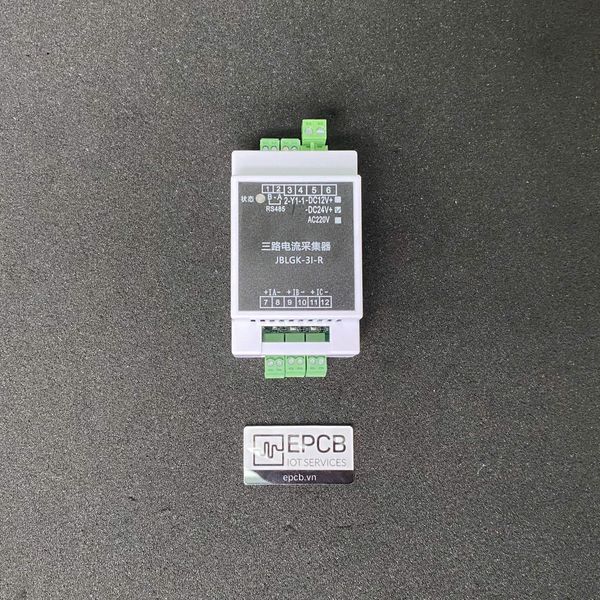

( Module đo dòng và điện áp công nghiệp )
( Thiết kế máy biến áp ngoài với chiều dài dây lên đến 50cm )
( Mô hình sử dụng thiết bị với nhiều ứng dụng khác nhau )
( Thiết bị được hiệu chuẩn và kiểm tra kỹ lưỡng trước khi rời khỏi nhà máy )
( Mô hình kết nối dây với dòng điện một pha )

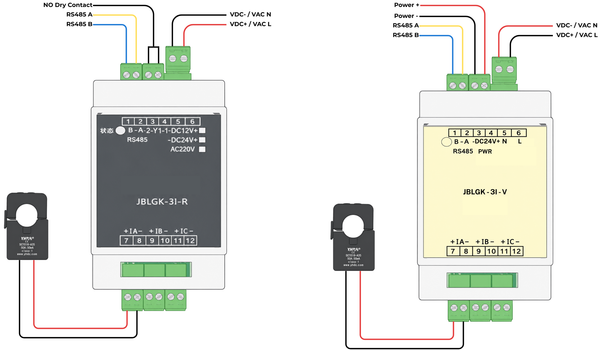

( Sơ đồ kết nối dây với dòng điện 3 pha )
Tính năng nổi bật
- Đo lường chính xác các thông số điện trong hệ thống điện 3 pha.
- Giao tiếp RS485 cho phép kết nối nhiều module trên cùng một đường truyền.
- Dễ dàng cài đặt và sử dụng.
- Kích thước nhỏ gọn, phù hợp với nhiều ứng dụng.
Thông số kỹ thuật
| Dòng phát hiện | AC5A/ 20A/ 50A / 100A/ 200A/ 300A/ 500A/ 600A |
| Phạm vi phát hiện điện áp AC | 0-370V |
| Tần suất lấy mẫu | 25Hz |
| Tiêu thụ năng lượng | 24V/1W |
| Điện áp cách ly | 3000V |
| Nguồn điện làm việc | DC12-24V |
| Giao tiếp | RS485 |
| Tốc độ truyền | 9600bps |
| Dải địa chỉ | 1~252 |
| Phạm vi hiện tại | Tiêu chuẩn 5A/20A/50A/100A khi chọn tiêu chuẩn 5A có thể sử dụng máy biến dòng lớn chẳng hạn như: 200A:5A /500A:5A/ 1000A:5A,… |
| Nhiệt độ hoạt động | -40~85oC |
| Kích thước | 145*90*40 |
| Đầu ra relay | 1 đầu ra relay |
| Bảo vệ nguồn | Chống ngược nguồn |
| Lắp đặt | Được lắp đặt trên thanh DIN rail |

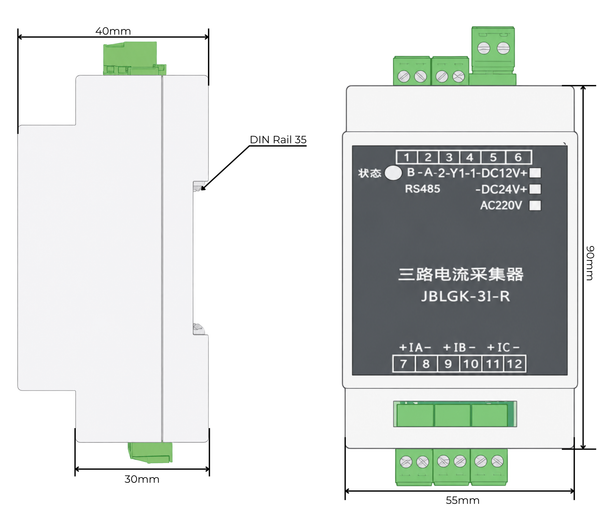

( Kích thước của sản phẩm )
