Module đo dòng xoay chiều ba pha AC ngõ ra RS485 ( 3-Phase Power Measurement ) có thể kết nối 4G WIFI điều khiển qua app điện thoại là thiết bị tiên tiến giúp giám sát và quản lý hệ thống điện ba pha một cách hiệu quả và tiện lợi.

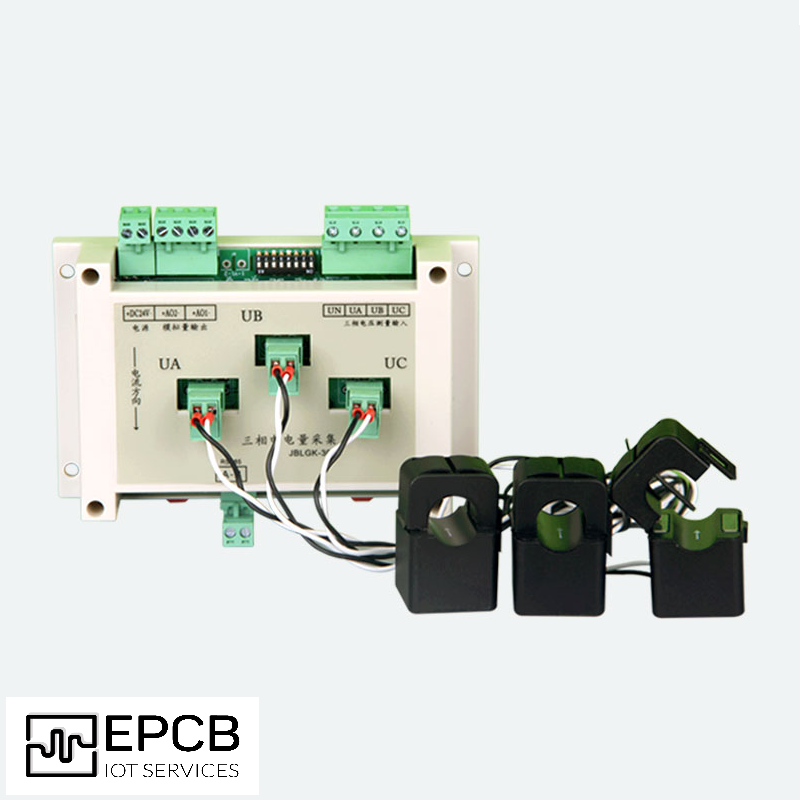

( Trọn bộ module đo dòng 3 pha điện xoay chiều kết nối 4G WIFI )
( Module đo dòng 3 pha điện xoay chiều kết nối 4G WIFI )
( Hỗ trợ chuẩn giao thức công nghiệp Modbus RTU kết hợp với nhiều thiết bị )
( Giám sát qua ứng dụng điện thoại và máy tính )
( Sản phẩm được kiểm tra với độ ổn định cao trước khi xuất xưởng )
Tính năng nổi bật
- Đo dòng điện xoay chiều ba pha: Module có khả năng đo lường chính xác dòng điện của cả ba pha trong hệ thống điện.
- Ngõ ra RS485: Module cung cấp ngõ ra RS485 để kết nối với các thiết bị khác như PLC, SCADA, hoặc máy tính.
- Kết nối 4G WIFI: Module có thể kết nối internet thông qua mạng 4G hoặc WIFI, giúp bạn truy cập dữ liệu từ xa.
- Điều khiển qua app điện thoại: Module có thể được điều khiển và giám sát thông qua app điện thoại, giúp bạn dễ dàng quản lý hệ thống điện mọi lúc mọi nơi.
Thống số kỹ thuật
Điện áp ba pha | 0-370V |
Điện áp đường dây 3 pha | 0-640V |
Dòng điện 3 pha | AC5A/ 20A/ 50A / 100A/ 200A/ 300A/ 500A/ 600A |
Độ chính xác | 0,55 |
Tần suất lấy mẫu | 25Hz |
Tiêu thụ năng lượng | 24V/1W |
Điện áp cách ly | 3000V |
Nguồn điện làm việc | DC24V |
Giáo tiếp | RS485 ( có cách ly ) |
Tốc độ truyền | 2400/ 4800/ 9600/ 19200/ 38400/ 57600 / 115200 ( mặc định 9600 ) |
Dải địa chỉ | 1~64 |
Nhiệt độ hoạt động | -40~85oC |
Kích thước | 145*90*40 |
Đầu ra relay | 2 đầu ra relay |
Bảo vệ nguồn | Chống ngược nguồn |
Lắp đặt | Được lắp đặt trên thanh DIN rail |
( Kích thước của Module )
Thông số truyền thông RS485 cơ bản
Địa chỉ hex | Địa chỉ cấu hình PLC | Nội dung | Đọc/ghi |
0x0000H | 40001 | Dòng điện pha A | Chỉ đọc |
0x0001H | 40002 | Dòng điện pha B | Chỉ đọc |
0x0002H | 40003 | Dòng điện pha C | Chỉ đọc |
0x0003H | 40004 | Điện áp pha A | Chỉ đọc |
0x0004H | 40005 | Điện áp pha B | Chỉ đọc |
0x0005H | 40006 | Điện áp pha C | Chỉ đọc |
0x0006H | 40007 | Công suất tác dụng pha A | Chỉ đọc |
0x0007H | 40008 | Công suất tác dụng pha B | Chỉ đọc |
0x0008H | 40009 | Công suất tác dụng pha C | Chỉ đọc |
0x0009H | 40010 | Tổng công suất họat động cao hơn 16bit | Chỉ đọc |
0x0010H | 40011 | Tổng công suất họat động thấp hơn 16bit | Chỉ đọc |
0x0011H | 40012 | Tổng công suất họat động thấp hơn 16bit | Chỉ đọc |
0x0012H | 40013 | Công suất phản kháng pha A | Chỉ đọc |
0x0013H | 40014 | Công suất phản kháng pha B | Chỉ đọc |
0x0014H | 40015 | Công suất phản kháng pha C | Chỉ đọc |
0x0015H | 40016 | Tổng công suất phản kháng cao 16 bit | Chỉ đọc |
0x0016H | 40017 | Tổng công suất phản kháng thấp 16 bit | Chỉ đọc |
0x0017H | 40018 | Công suất biểu kiến pha A | Chỉ đọc |
0x0018H | 40019 | Công suất biểu kiến pha B | Chỉ đọc |
0x0019H | 40020 | Công suất biểu kiến pha C | Chỉ đọc |
0x0020H | 40021 | Tổng công suất biểu kiến cao hơn 16 bit | Chỉ đọc |
0x0021H | 40022 | Tổng công suất biểu kiến thấp hơn 16 bit | Chỉ đọc |
0x0022H | 40023 | Hệ số công suất pha A | Chỉ đọc |
0x0023H | 40024 | Hệ số công suất pha B | Chỉ đọc |
0x0024H | 40025 | Hệ số công suất pha C | Chỉ đọc |
0x0025H | 40026 | Tổng hệ số công suất | Chỉ đọc |
0x0026H | 40027 | Mức công suất pha A cao hơn 16 bit | Chỉ đọc |
0x0027H | 40028 | Mức công suất pha A thấp hơn 16 bit | Chỉ đọc |
0x0028H | 40029 | Mức công suất pha B cao hơn 16 bit | Chỉ đọc |
0x0029H | 40030 | Mức công suất pha B thấp hơn 16 bit | Chỉ đọc |
0x0030H | 40031 | Mức công suất pha C cao hơn 16 bit | Chỉ đọc |
0x0031H | 40032 | Mức công suất pha C thấp hơn 16 bit | Chỉ đọc |
0x0032H | 40033 | Tổng công suất 16 bit cao nhất | Chỉ đọc |
0x0033H | 40034 | Tổng công suất 16 bit thấp nhất | Chỉ đọc |
( Phương pháp đấu dây 3 pha 3 dây )
( Phương pháp đấu dây 3 pha 4 dây )
( Phương pháp đấu dây 3 pha 2 dây )
( Tổng quan toàn bộ sản phẩm )
